机床加工用小型可调节鹅颈夹紧夹具

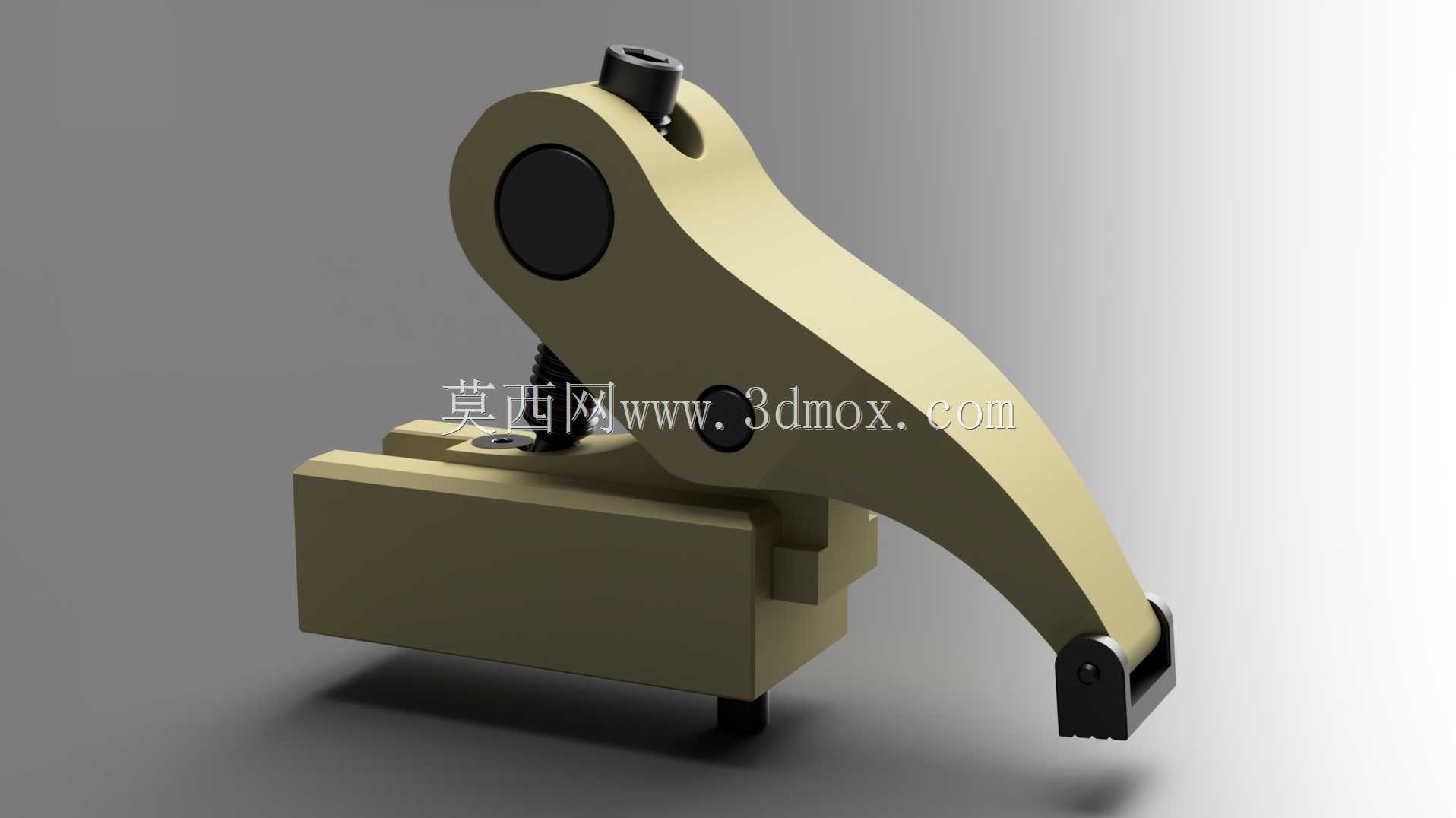

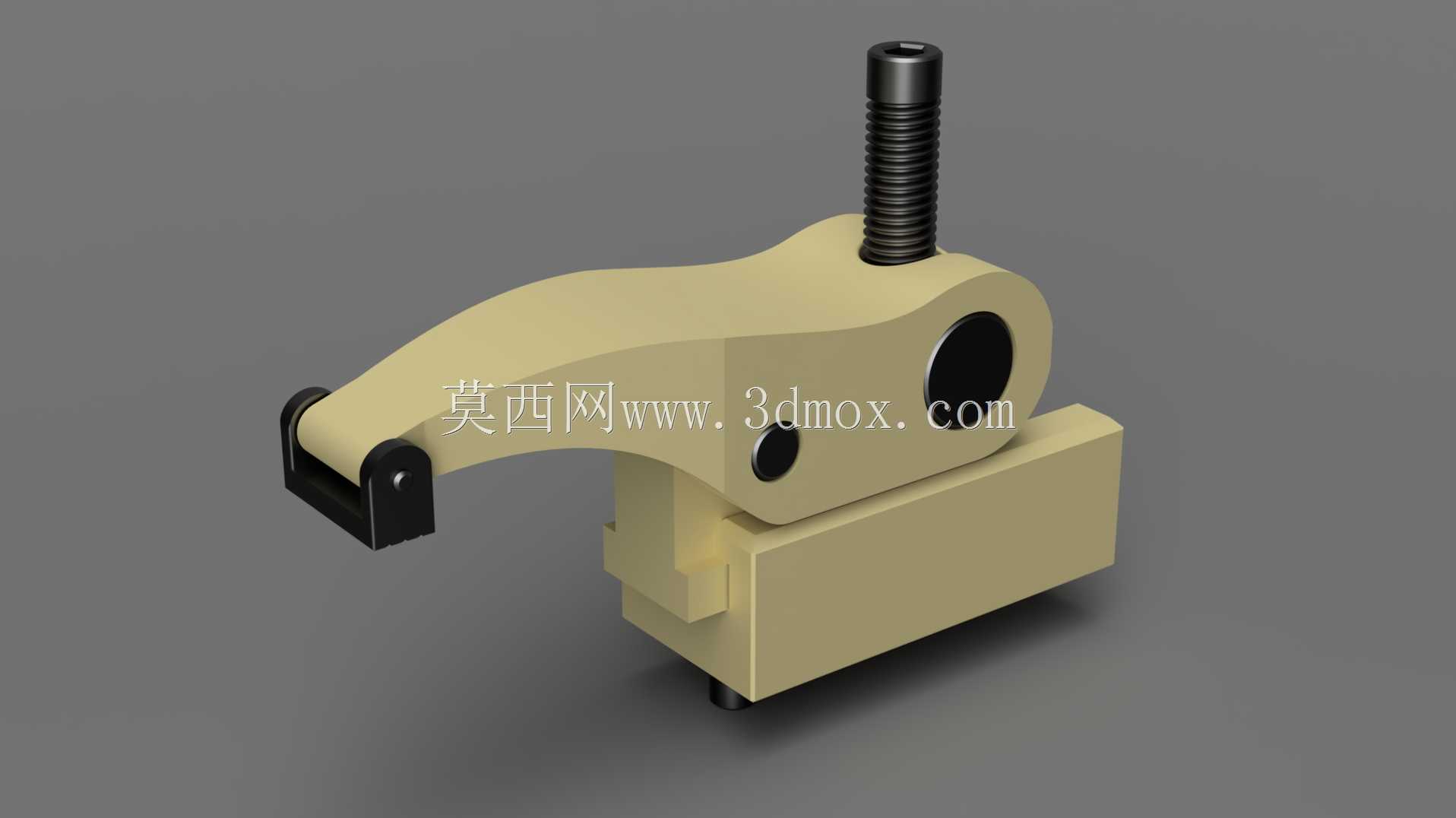

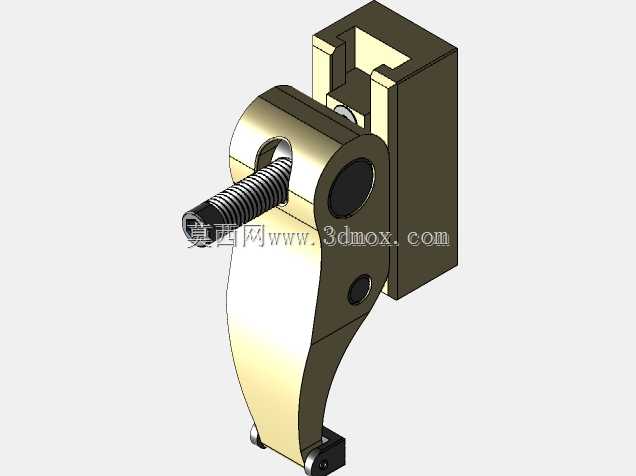

　　在日常机床加工、车间工装布设以及工具室工件存放场景中，这类小型可调鹅颈夹的实用价值往往被不少一线操作人员低估。区别于常规的固定式压紧夹具，它的鹅颈式压臂结构做了偏心圆弧过渡设计，在螺杆旋紧施压的过程中，压头会顺着圆弧轨迹逐步向工件贴合，不会出现普通直臂夹具压紧时的工件滑移问题，尤其适合薄板类、小型异形零件的侧向压紧与定位。从结构设计逻辑来看，夹具体的基座部分做了标准的机床T型槽适配轮廓，不需要额外制作转接板就能直接装在CA6140这类普通车床的工作台导轨槽位上，也能适配铣床、钻床的通用工作台装夹需求，压臂上的两个圆形减重孔并非单纯为了缩减材料用量，孔位的位置经过受力校核，刚好避开了螺杆施压时的应力集中路径，既降低了夹具整体自重，

　　又不会影响压紧状态下的结构刚性。压头位置做了可拆卸的硬质合金镶块，长期使用出现压痕磨损后，只需要更换镶块就能继续使用，不需要整体报废夹具，能有效降低车间工装的维护成本。它的整体外轮廓尺寸控制在长123mm、宽36mm、高64mm的范围内，最大夹紧高度可以达到43mm，这个尺寸边界刚好覆盖了常规小型轴类、盘类零件以及工装辅具的压紧需求，不会因为夹具本身体积过大干涉刀具走刀路径，在布设多工位工装的时候，相邻夹具之间的最小间距可以压缩到50mm以内，能有效提升工作台的有效使用面积。螺杆部分采用了标准的梯形传动螺纹，相比普通三角螺纹，它的自锁性能更好，在机床持续振动的加工工况下，也不会出现夹紧力松脱的问题，螺杆顶端做了内六角孔位，

　　既可以用普通扳手拧紧，也能适配扭矩扳手控制预紧力，避免夹紧力过大压伤薄壁工件。在工具室使用时，这类夹具还可以固定在钳工台的台面上，用来夹持小型待修配的零件，配合台钻做小型孔位加工时，它的可调压臂能灵活避让钻孔位置，不需要反复调整夹具的安装位置，相比传统的台虎钳，它的占用空间更小，装夹小型零件的操作效率更高。设计阶段针对不同工况的受力做了模拟验证，当螺杆施加额定预紧力时，压臂的最大变形量控制在0.02mm以内，完全能满足普通机加工的装夹精度要求，基座与工作台贴合的底面做了精磨处理，平面度控制在0.01mm以内，装夹后不会出现夹具倾斜导致的工件定位偏差问题。
