戴尔G15笔记本SSD固定转接托架

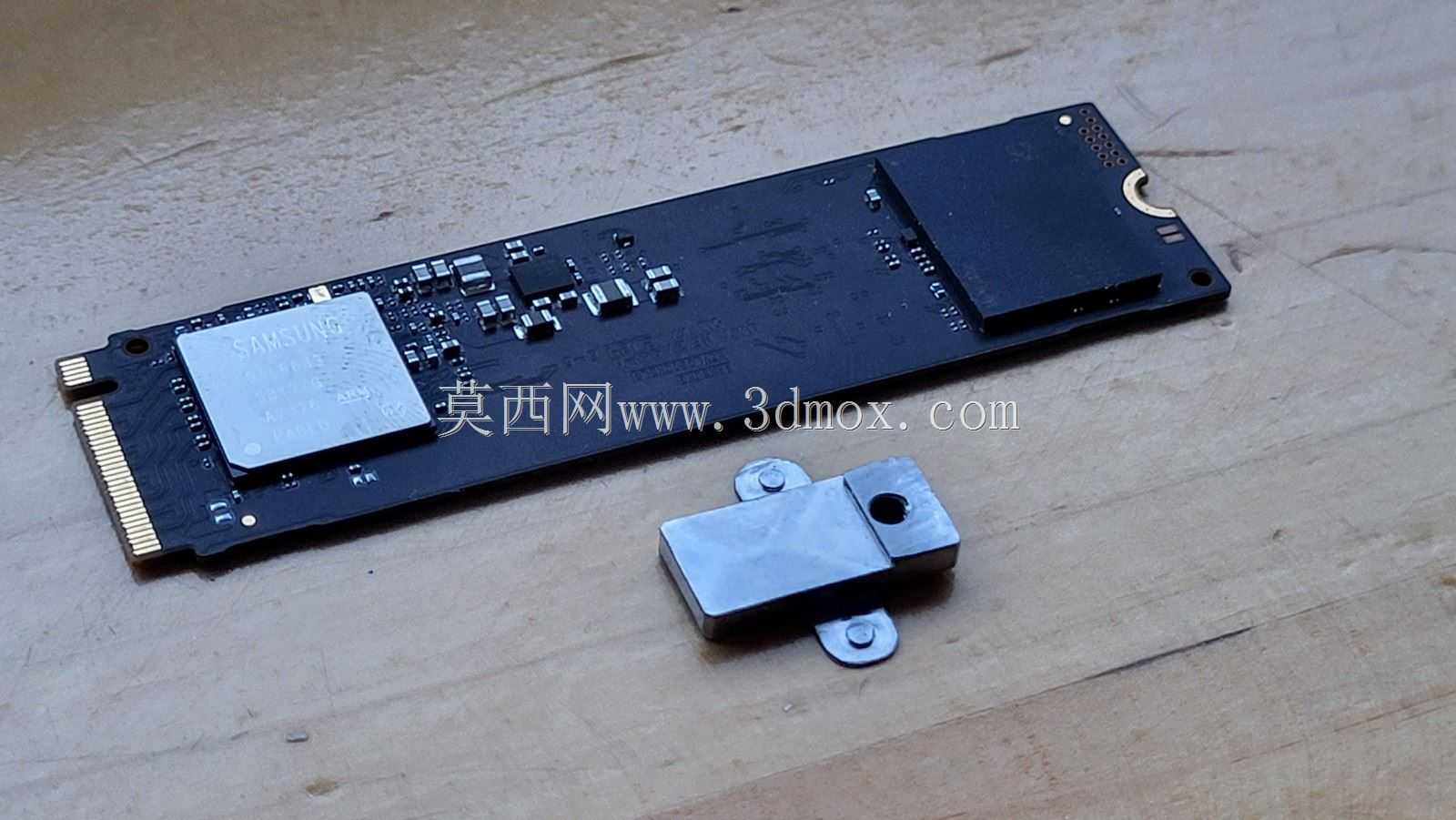

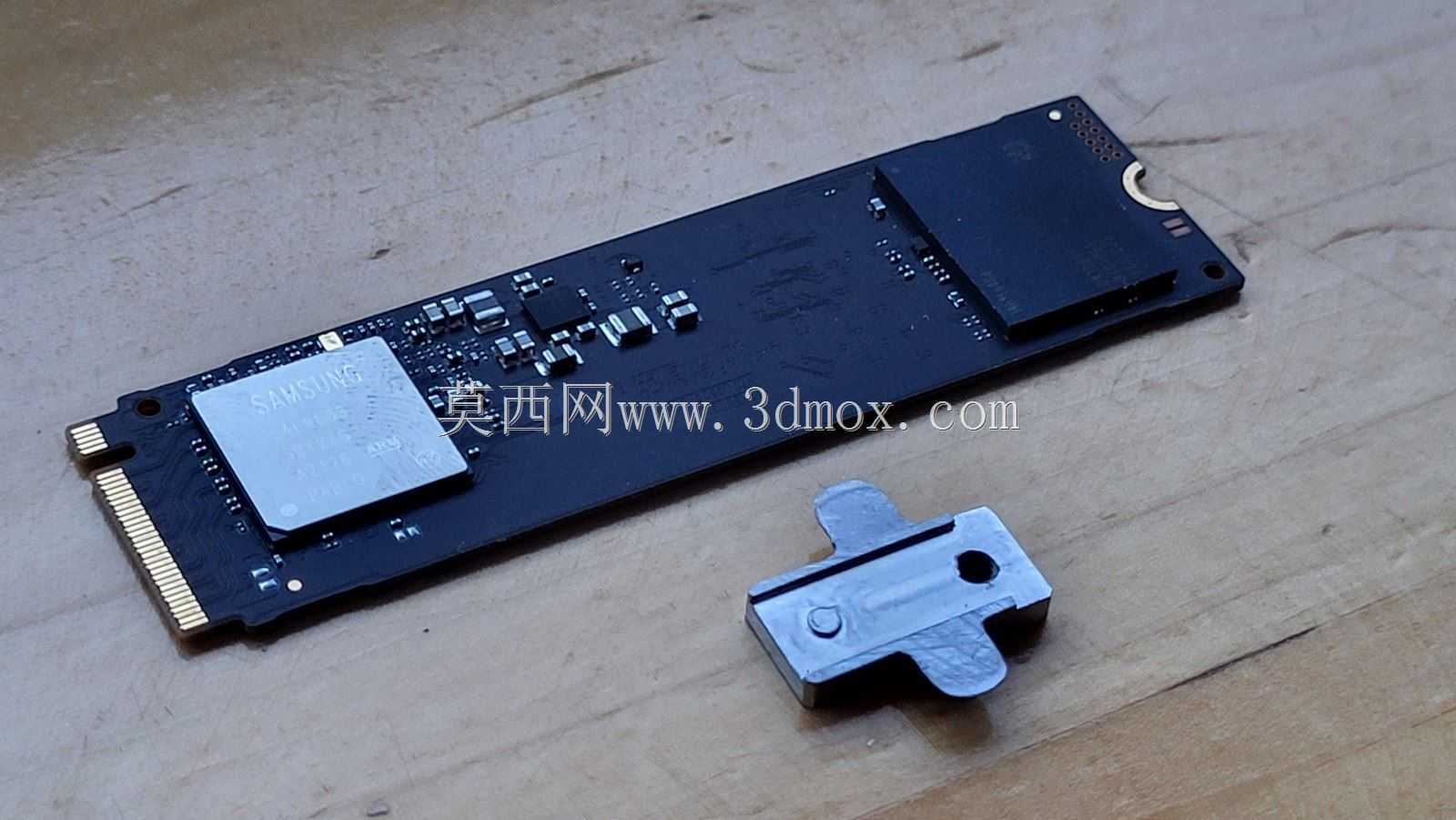

　　该零件面向戴尔G15系列游戏本内部M.2固态硬盘加装场景，原厂整机出厂时部分配置仅预装单块硬盘，第二M.2插槽位置未配备固定压片，用户自行扩容时若缺少专用托架，SSD尾部无法被可靠限位，长期携带、震动工况下容易出现金手指接触偏移、硬盘翘曲甚至接口松脱的问题。这款托架完全替代原厂对应备件，匹配备件编号X8MY9与0X8MY9，结构不需要随整机捆绑采购，可通过CNC铣削或者FDM3D打印快速制作，适配维修门店、个人玩家自行升级的使用需求。

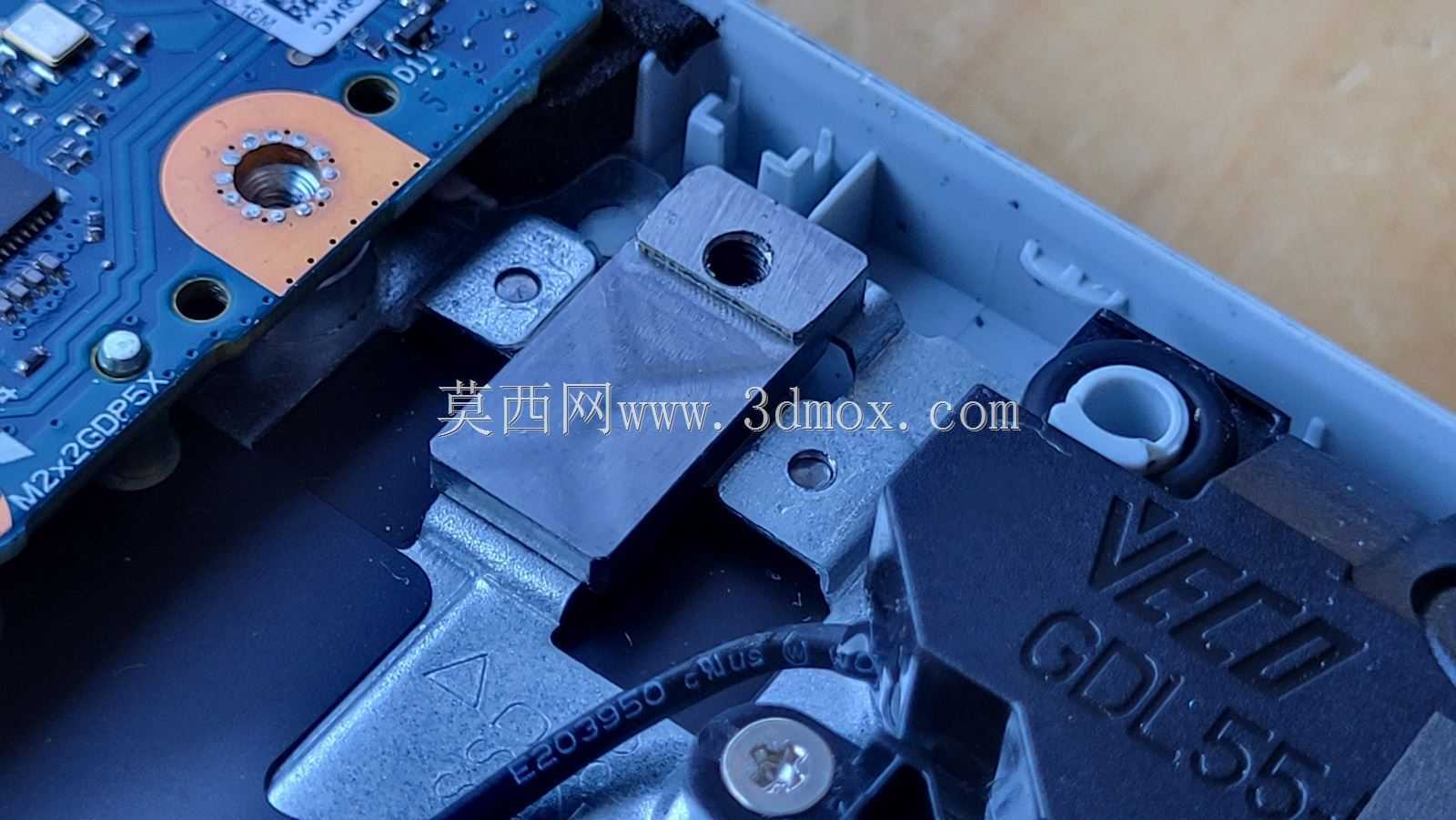

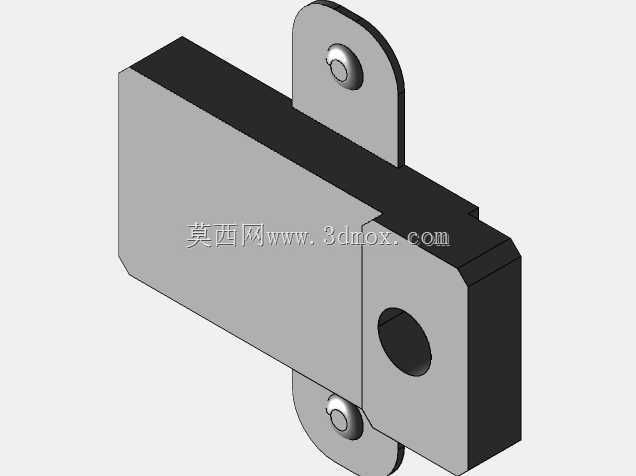

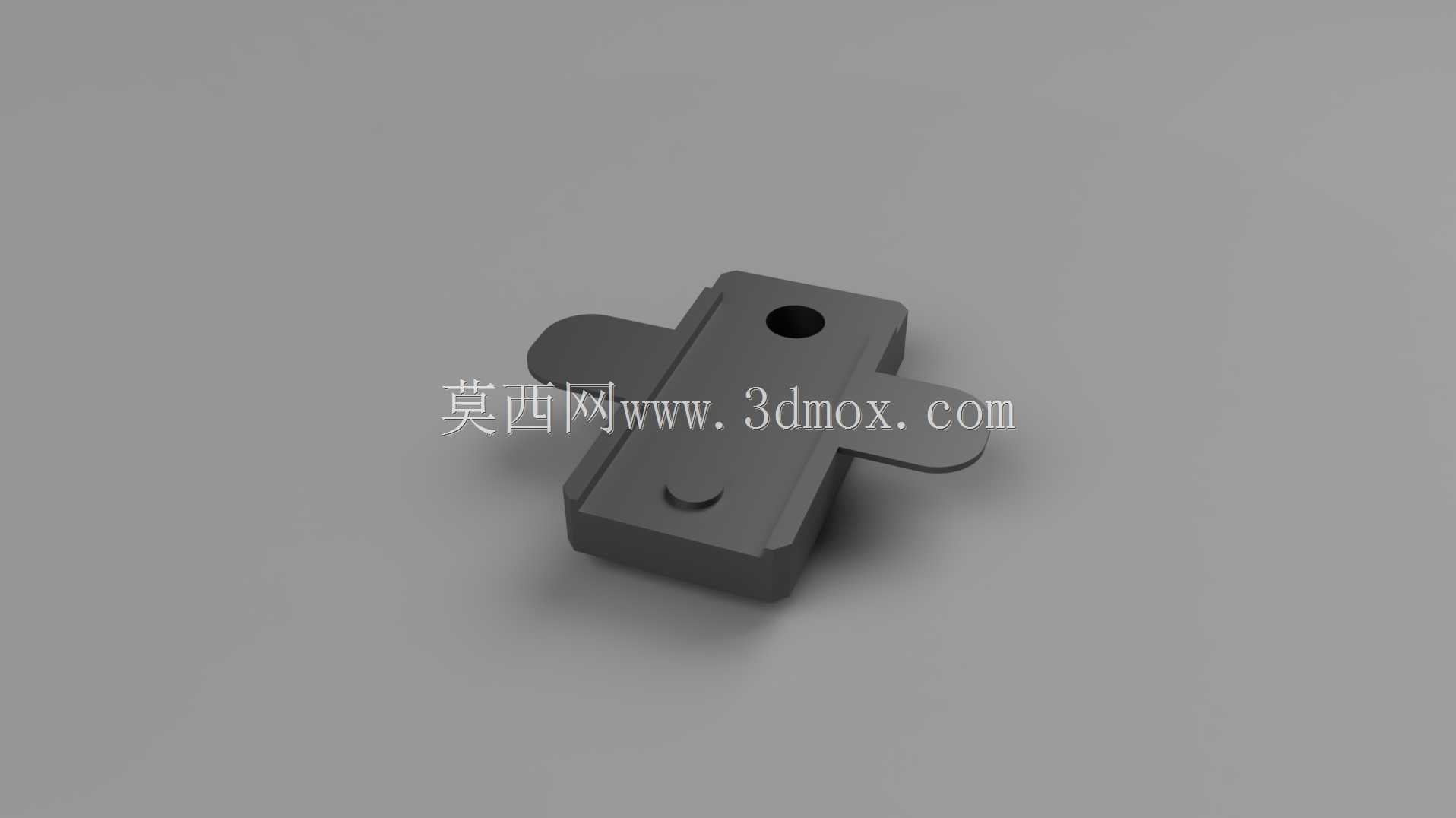

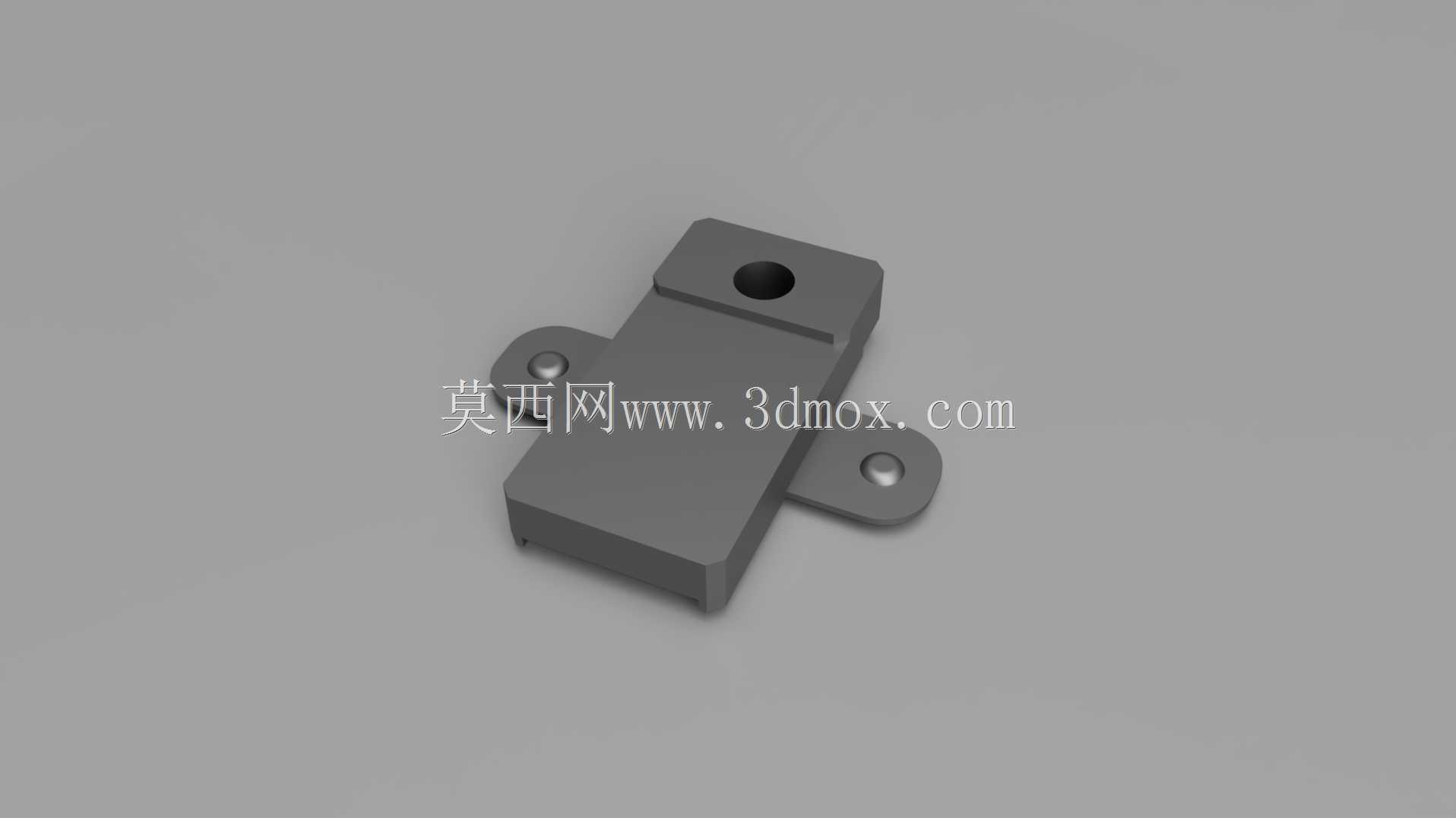

　　从结构布局来看，托架主体为阶梯式块状基体，主体上方开设一处主定位通孔，对应笔记本主板侧的预装固定螺柱位，螺丝穿过该孔后可将整个托架锁附在主板预留柱上；基体向左右两侧延伸出带安装孔的耳翼，其中一侧耳翼开孔对应SSD尾部的标准半圆固定缺口，锁入微型螺丝后即可把2280规格M.2硬盘的尾端牢牢压合在插槽高度平面上，另一侧耳翼做对位避让，避免和主板周边贴片电容、散热鳍片边缘发生干涉。

　　设计阶段优先控制安装边界尺寸：基体厚度严格匹配M.2硬盘标准安装高度，锁附后硬盘上表面和底壳散热垫的预留间隙保持在0.2~0.5mm区间，既不会因为托架过高顶起底壳，也不会因为间隙过大导致散热垫无法贴合硬盘颗粒；所有外棱边做C0.5倒角处理，安装时不会刮伤主板PCB绝缘漆，也不会割破用户手指。耳翼的开孔位置完全对齐戴尔G15主板的两处预留孔位，不需要用户额外打孔、攻丝，直接沿用机身原有螺丝位即可完成装配。

　　建模过程中把所有配合公差做了工程化预留：定位孔内径比对应螺丝外径大0.1mm，抵消3D打印或者CNC加工的尺寸误差，即使采用PLA、ABS这类收缩率略高的打印材料，也能顺利对位安装；基体和硬盘接触的承压面做平面度约束，避免锁附后硬盘出现弯折应力。托架整体没有多余突出结构，完全藏在笔记本底壳内部空间，不会和后盖、散热模组产生任何干涉，替换安装后不需要改动机身任何原有结构，扩容完成后整机抗震能力和原厂预装硬盘的固定状态完全一致。
