小型可调鹅颈式工装夹紧器结构设计

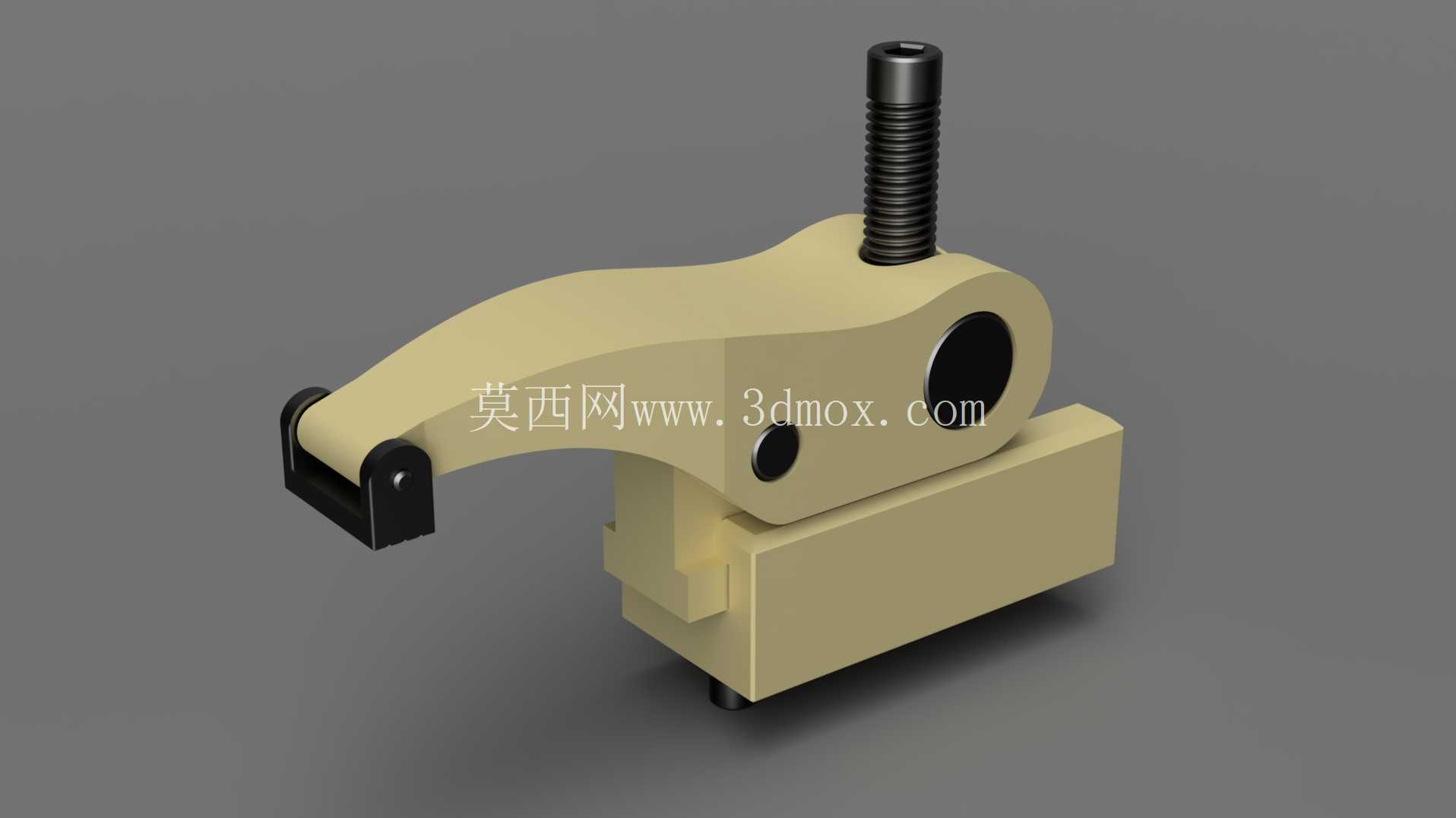

　　这套小型可调鹅颈夹紧机构，主要面向机加工车间、工装夹具室以及小批量零件装夹场景，属于手动压紧类工装的典型结构。整体采用鹅颈式悬臂造型，压臂从基座向前延伸并在末端形成下压接触点，能够避开工件上方的部分干涉区域，在模具、治具、焊接工装和轻型加工工位中比较常见。

　　从实际用途看，该机构的核心任务是把工件或待装配零件稳定压靠在定位面上。基座部分承担安装与受力传递，下部可嵌入工作台槽位或通过安装面固定；上部鹅颈臂承担杠杆式压紧作用，前端压头接触工件，后端通过调节螺杆提供压紧力。螺杆采用外螺纹结构，旋转时可改变压臂的受力状态，从而实现夹紧高度和压紧程度的调整。对于毛坯尺寸存在小幅波动的工件，这种可调结构比固定式压块更有适应性，不必每次重新垫高或更换压头。

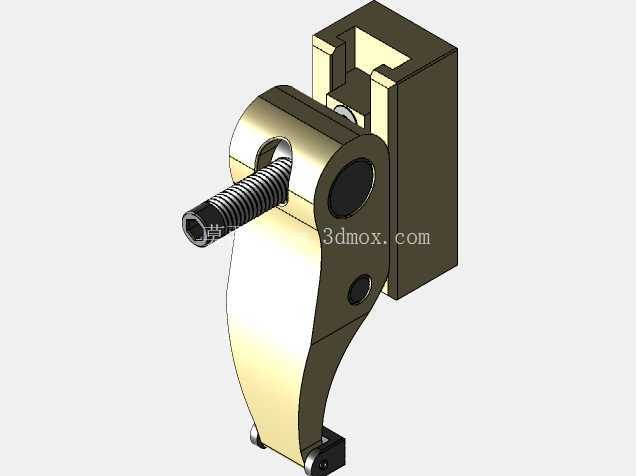

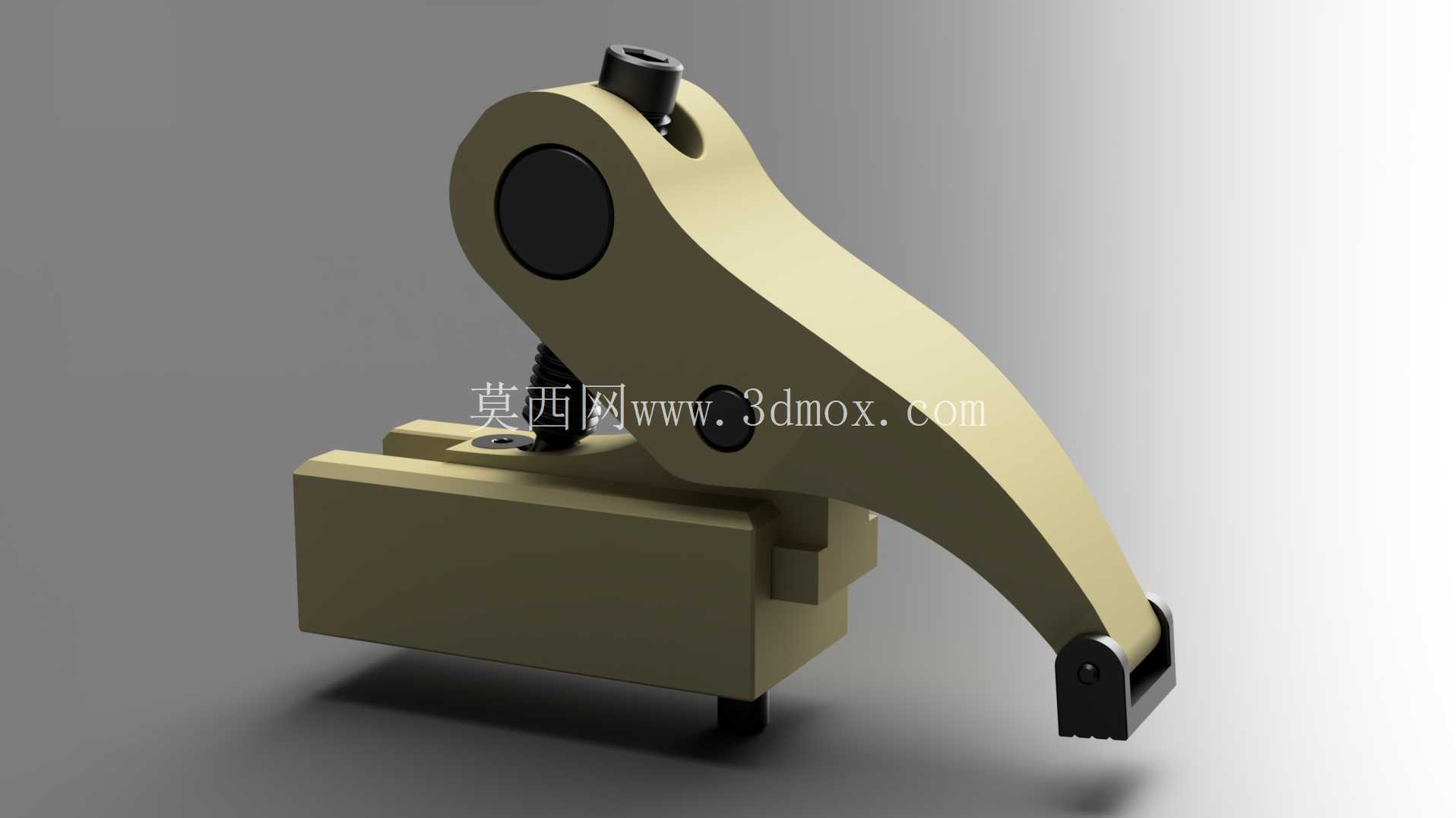

　　结构设计上，鹅颈臂并不是简单的直臂，而是带有弯曲过渡的轮廓。这样的形态有两个工程意义：一是让压点能够伸到工件边缘或内腔附近，减少夹具与刀具、扳手、焊枪等操作空间的冲突；二是通过臂体截面变化控制刚性与重量的平衡。臂身主体较宽厚，靠近铰接和受力区域保留足够材料，前端压头处则收窄，便于进入狭窄位置。侧面的圆孔用于铰接或销轴布置，黑色衬套区域体现了转动副的位置，压臂绕该位置形成杠杆运动。

　　基座采用块状承力结构，外形规整，便于在工装板、T型槽工作台或专用夹具底板上定位。基座与鹅颈臂之间不是完全刚性锁死，而是通过铰接和螺杆压紧配合，使夹具在松开状态下具有一定抬升或转动空间，方便工件取放。前端压头位置设置了独立接触块，接触块与臂体之间有明显分界，这种处理有利于后期更换耐磨件，也可以根据工件表面材质更换铜质、尼龙或聚氨酯压头，避免压伤已加工面。

　　尺寸边界方面，该夹具整体占用空间约为长123mm、宽36mm、高64mm，最大夹紧高度可达43mm。这个尺寸决定了它更适合中小型零件的侧向或上方压紧，而不适用于大型铸件、厚板重载冲击工况。布置时需要重点核对三个空间：第一是基座安装面到压头中心的水平距离，确认压点能够落在工件允许施压区域；第二是螺杆顶部的操作空间，保证扳手或手拧动作不受上方机架干涉；第三是压臂抬起后的回转空间，避免鹅颈臂在松夹过程中与定位销、靠山或相邻夹具碰撞。

　　在受力思路上，夹紧力由螺杆轴向力转化为压臂端部的下压力，铰接孔附近承受交变载荷，因此三维建模时需要关注销轴孔同轴度、压臂根部圆角以及螺杆支撑面的强度。基座底部与工作台接触区域应保证平整，若用于铣削、钻削等有振动的工况，安装螺栓数量和位置不能只按外形布置，应尽量靠近受力路径，减少夹紧时基座倾覆趋势。对于频繁操作的工位，还应在铰接面、螺杆螺纹和压头接触面考虑润滑与耐磨设计。

　　建模过程中，该结构适合按功能分区处理：基座作为固定承力件，鹅颈臂作为杠杆运动件，螺杆作为调节与施力件，压头作为可拆卸接触件，销轴与衬套作为转动连接件。各零件之间的装配关系清晰，既能用于机构运动干涉检查，也可进一步导出工程图用于加工。外形上没有复杂曲面，主要由平面、圆弧过渡、孔位和螺纹特征构成，适合CNC铣削与常规车床加工，单件或小批量制作成本较低。

　　在车间选型时，这类鹅颈夹通常用于替代普通压板在狭窄区域的压紧作业。相比长压板，它的压臂轮廓更紧凑，调整动作更直接；相比大型液压夹具，它不需要外接动力源，布置灵活，维护简单。若工件批量不大、品种切换频繁，或者工装台面上需要密集布置多个压紧点，这种小型可调夹紧器能够提供较高的空间利用率。使用时仍需根据工件刚性选择压点位置，避免把薄壁件压变形，也不应把它作为承受大切削载荷的唯一夹紧方式。
