板框式固液分离压滤机结构设计

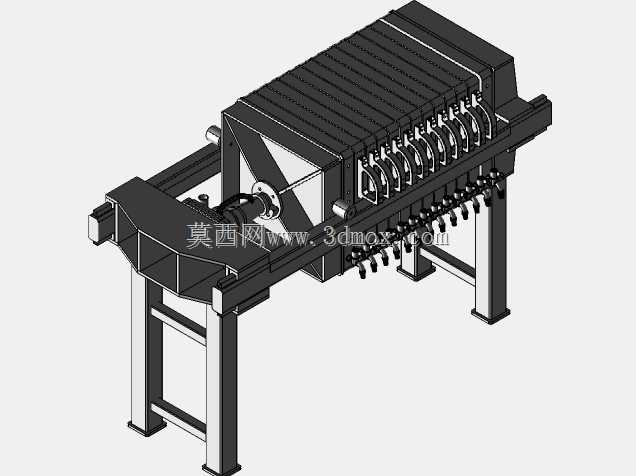

　　这款压滤机的三维结构完整还原了板框式过滤设备的核心组成，从机架承重结构到滤板排布、压紧机构、接液组件都做了等比例还原，可直接用于环保工程、污水处理、矿业选矿、化工生产等场景的固液分离工序选型参考，也能作为同类过滤设备改型设计的结构基准。在实际工况中，这类设备主要承担悬浮液的固液两相分离任务，比如市政污水处理环节的污泥脱水、选矿流程中的精矿尾矿脱水、化工生产中的物料结晶分离、食品加工行业的残渣过滤等场景，都能依靠滤板间形成的密闭滤室，在进料压力作用下让液体透过滤布排出，固体截留在滤室内形成滤饼，完成连续化的分离作业。从结构设计逻辑来看，两侧的立式支腿采用型钢焊接框架结构，承担整套设备的静载荷与压紧作业时的动载荷，

　　横梁作为滤板组的承载导轨，平行度公差控制在合理区间，保证滤板推拉移动时无卡滞，避免因横梁变形导致滤板密封面错位出现漏液问题。压紧端的机械压紧结构通过传动组件带动压紧板沿横梁移动，将依次排列的滤板逐块压紧，相邻滤板间的密封面贴合后形成独立滤室，滤板表面的凸点结构既可以支撑滤布，又能为滤液留出导流通道，让透过滤布的液体顺着导流槽汇集到排液口排出。滤板下方的接液组件可以承接滤板渗漏或卸饼时滴落的残液，避免污染作业场地。设计时需要重点关注安装边界尺寸，设备的总长度要预留滤板拉开卸饼的操作空间，通常在设备压紧状态总长度的基础上，预留单块滤板厚度乘以滤板总数的拉开空间，同时两侧要预留检修通道，方便更换滤布、维护压紧机构；

　　设备的总高度要匹配进料泵的出料高度，保证进料管路可以顺畅连接，避免管路弯折造成进料压力损失。滤板的数量直接决定设备的单批次处理量，设计时可根据处理量需求增减滤板数量，调整滤室总容积，同时要校核机架横梁的抗弯强度，保证在最大压紧力作用下横梁的挠度在允许范围内，避免长期运行出现结构变形。压紧机构的行程要匹配滤板组的总厚度，保证完全压紧时滤板间密封面有足够的压紧力，完全拉开时每块滤板之间有足够的间隙让滤饼顺利脱落。排液方式采用明流设计，每块滤板的排液口单独引出滤液，方便观察每块滤板的过滤状态，若出现某块滤板排液浑浊可及时判断对应滤布破损，针对性更换，减少停机维护时间。整套结构的受力路径清晰，压紧力通过压紧板传递到滤板组，再传递到止推板，最终由两侧的机架横梁承担，支腿将载荷传递到安装基础，安装时需要保证基础的水平度，避免设备倾斜导致滤板受力不均出现喷料问题。
