CA6140机床用带双耳支座钣金护罩结构

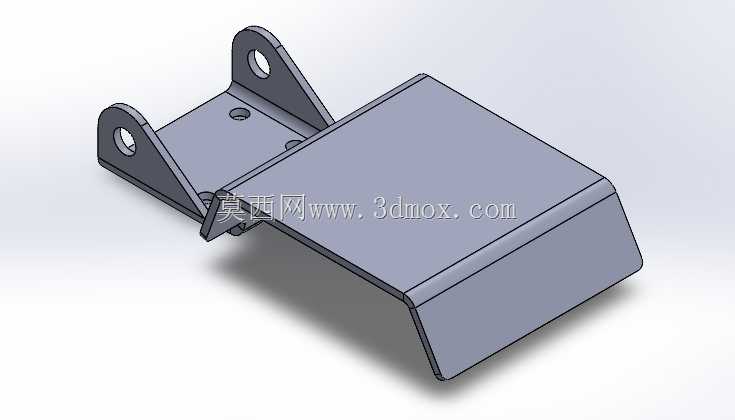

　　这款钣金构件主要应用在CA6140普通车床的进给传动区域外侧，承担局部传动部件的防护与附属元件安装承载的双重作用，在车床日常运行中，既可以阻挡切削过程中飞溅的铁屑、切削液侵入下方的丝杠、光杠传动副，避免硬质铁屑刮伤传动杆件表面、切削液混入润滑脂造成润滑失效，也能为行程触发开关、外置走线卡扣提供稳定的安装基准面。从结构设计逻辑来看，构件整体采用薄钢板折弯成型，没有额外的焊接拼接结构，所有弯折处均预留了合理的折弯内R角，避免折弯过程中出现板材开裂、应力集中的问题，同时减少棱边锐角对装配人员的划伤风险。构件一侧延伸出的两个带孔耳片是核心安装定位结构，两个耳片上的安装孔同轴度公差控制在0.1mm以内，装配时可通过销轴与床身预设的铰接座连接，

　　不需要额外制作复杂的连接支架，就能实现护罩的快速翻转开合，方便后期对内部传动部件进行检修、润滑维护，不需要完全拆除整个护罩结构。护罩的主体罩面采用斜向下的弯折角度，一方面可以让落在罩面上的铁屑、切削液顺着斜面自然滑落至机床的排屑槽内，避免杂物在护罩表面堆积，另一方面斜向结构相比平面结构拥有更好的抗形变能力，在受到意外磕碰时不容易出现大面积凹陷。从安装边界来看，两个耳片的孔位中心距、耳片与罩面的相对位置完全匹配CA6140车床床身的原有安装点位，不需要对床身进行二次打孔、焊接改造，替换原有老化护罩时可以直接对位安装；罩体的边缘与周边的溜板箱、进给手轮等运动部件预留了足够的安全间隙，不会在机床进给运动过程中出现运动干涉。

　　罩面上预留的两个小孔是为走线卡扣、小型行程开关预留的安装位，孔位位置避开了罩体的折弯应力区，安装附属元件时不会造成罩体变形，同时孔位周边做了轻微的沉台处理，安装螺丝后螺丝头不会突出罩面，避免刮蹭到经过的管线或者操作人员衣物。整个构件的壁厚选取兼顾了防护强度与轻量化需求，不会给床身铰接座带来额外的负载，长期使用下耳片铰接位置也不容易出现下垂变形，日常维护只需要定期清理表面附着的铁屑、检查铰接销轴的紧固情况即可，不需要复杂的保养流程。
