FRC赛事Swerve转向驱动机器人底盘结构

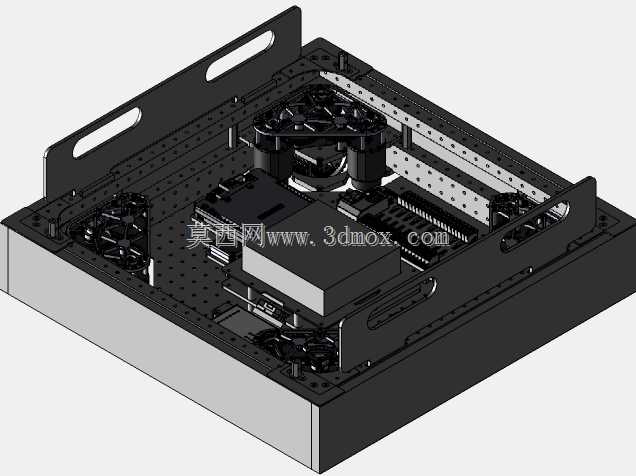

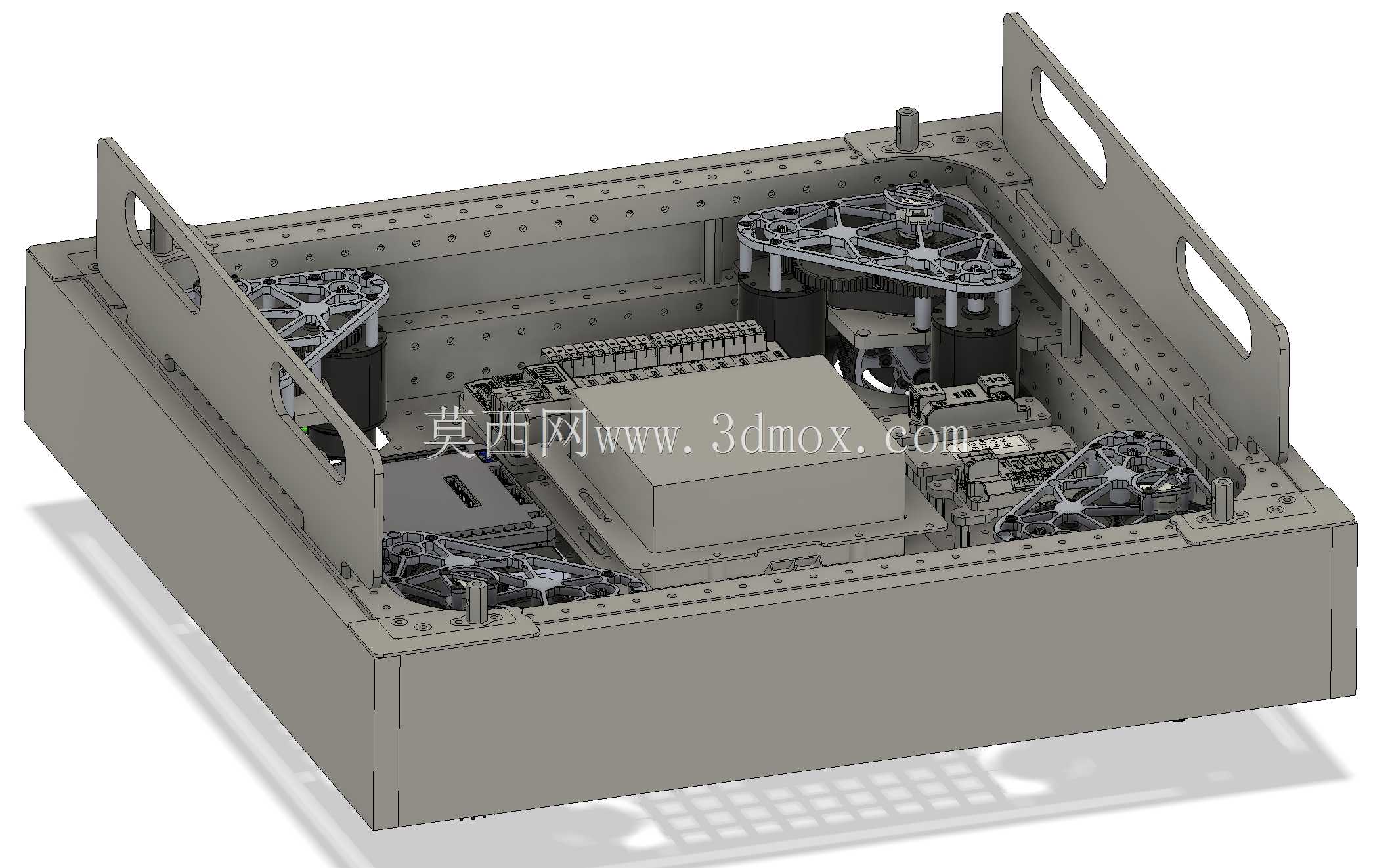

　　该底盘结构面向青少年机器人竞技赛事场景开发，核心适配需要全向移动、快速转向、灵活避障的对抗类赛事任务，可在尺寸受限的竞技场地内完成快速突进、横向平移、原地自旋等复杂移动动作，解决传统差速底盘转向半径大、走位精度不足的痛点。从结构布局来看，底盘采用框架式钣金焊接+螺栓拼接的混合承载结构，四周设置带镂空把手的围板，一方面满足赛事快速搬运、快速拆装的现场操作需求，把手的一体化结构同时兼顾了外表面贴纸粘贴的平整基准面，围板与底板的拼接缝隙处做了翻边挡边结构，可阻挡赛场内的小型碎片、杂物进入底盘内部，避免运动过程中杂物卡滞轮组、剐蹭内部电气元件。四组Swerve转向驱动轮组采用对称式四角布置，每个轮组独立集成驱动电机与转向舵机，

　　可独立控制轮向角度与转动速度，相比传统舵轮结构，该布局的轮组安装基准统一在底板的机加工定位孔位上，安装时无需额外做同轴度校准，轮组与底板之间设置减震垫安装位，可缓冲赛事中快速启停、碰撞产生的冲击载荷。内部空间做了明确的功能分区，靠近前端围板的区域预留了电气控制元件的安装位，可布置主控板、电源模块、信号接线端子排，中部预留了电池组的固定安装空间，四周靠近轮组的位置预留了电机驱动器的安装支架位，所有走线区域都设置了扎带固定孔，可规整内部线束避免运动干涉。从安装边界来看，底盘整体外轮廓尺寸适配FRC赛事的常规尺寸规则要求，底板采用等间距阵列的安装孔位设计，可兼容不同规格的上层功能机构安装，无论是搭载机械臂、投射机构还是拾取机构，

　　都可通过标准孔位直接固定，无需额外打孔改造。围板的高度设计兼顾了内部元件防护与上层机构的安装空间，不会遮挡上层执行机构的运动范围，底部离地间隙经过反复校核，既保证了通过场地内小型凸起障碍的能力，又尽可能降低整车重心，提升快速转向过程中的稳定性。底盘的所有承力部位都做了翻边加强处理，在控制整体重量的前提下提升框架抗扭刚度，即使在赛事中发生侧向碰撞，也不会出现框架变形导致轮组定位偏移的问题，轮组的转向行程做了机械限位设计，避免舵机过转导致线束缠绕、齿轮打齿的故障。
