CA6140车床用铝制活塞结构设计

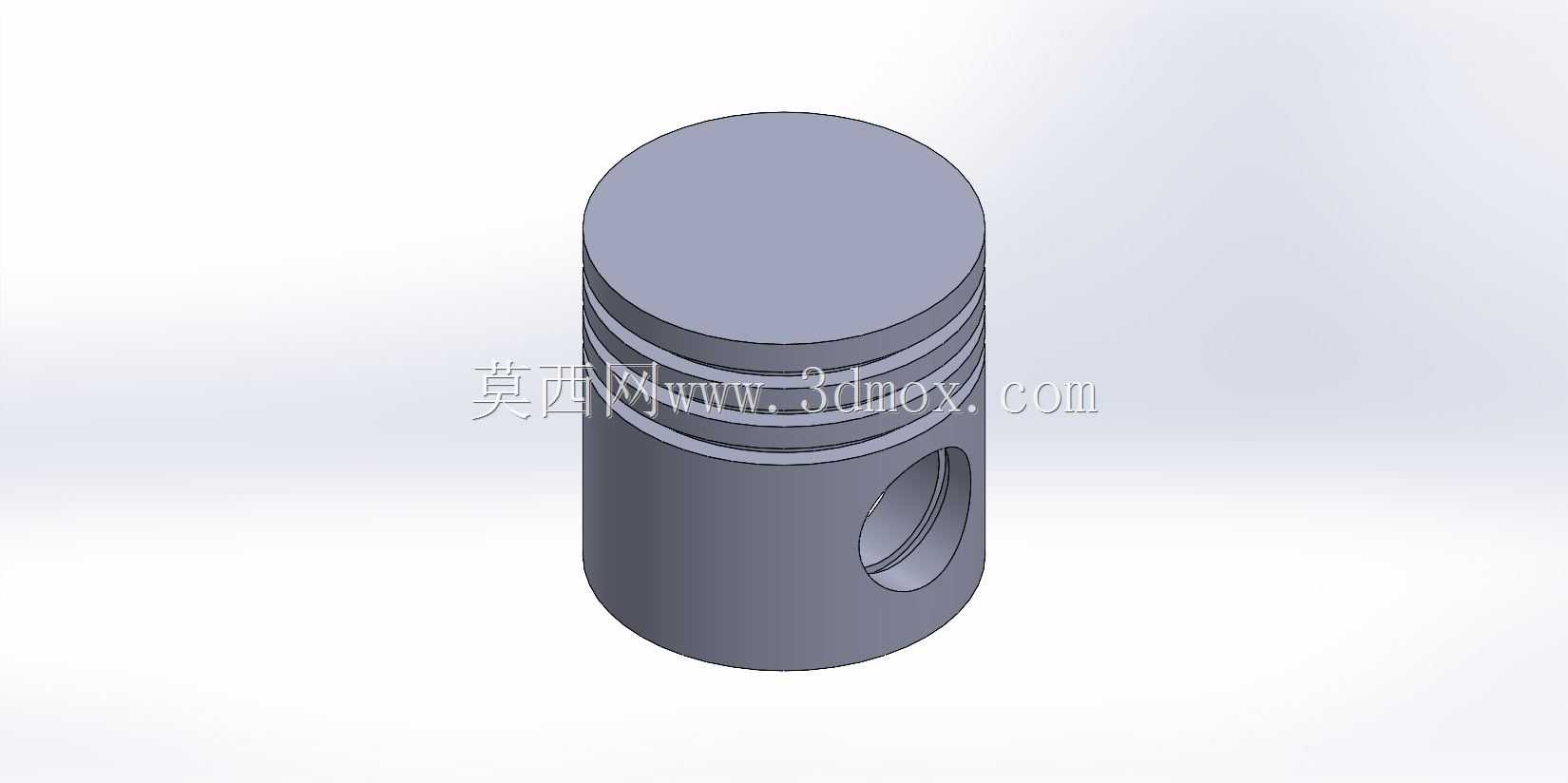

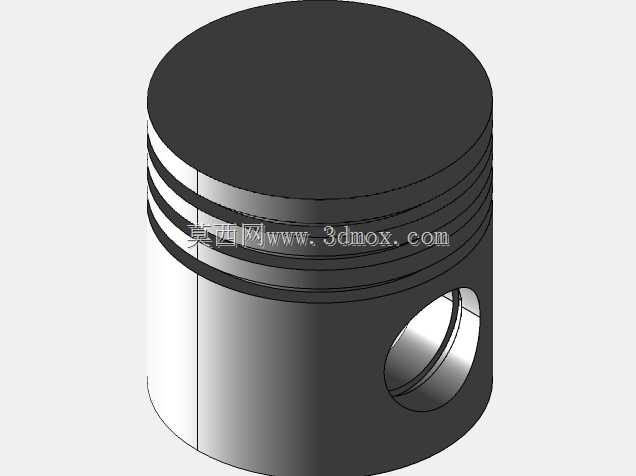

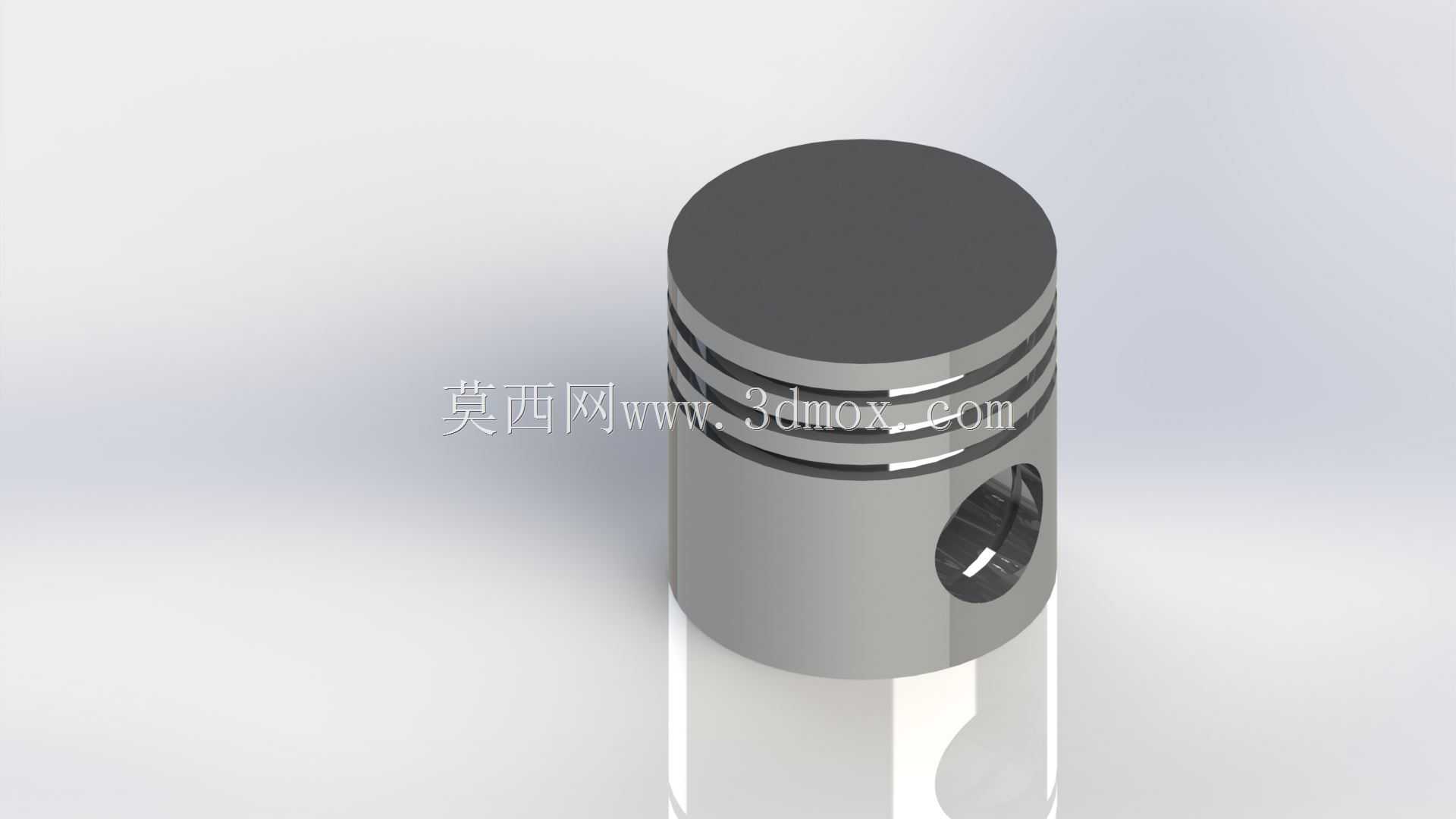

　　这款铝制活塞主要适配CA6140普通车床的相关液压或气动辅助回路部件，在车床的润滑系统、夹紧机构的动力传递环节承担核心的往复动力转换作用，日常作业中会在对应缸体内做高频往复直线运动，将流体压力能转化为机械推力，或是反向将机械动作转化为流体压力变化，保障车床夹具锁紧、导轨润滑供油等辅助功能的稳定运行。从结构设计来看，活塞主体采用圆柱形构型，顶部为平整封闭端面，可直接承接缸内流体的压力作用，柱面开设的多道环槽用于安装密封件，能够有效阻隔高低压腔的流体泄漏，避免压力损失影响动力输出效率；柱身一侧开设的横向销孔，用于连接活塞杆或者传动销，将活塞的往复动力传递至外部执行机构，销孔的位置度公差经过严格校核，保证运动过程中不会出现偏磨卡滞的问题。

　　材质选用铝合金，一方面是利用铝合金密度低的特性，降低往复运动件的整体质量，减少高频往复过程中的惯性冲击，降低运动副的磨损速率，另一方面铝合金的导热性能优异，能够快速将运动摩擦产生的热量传导出去，避免密封件长期处于高温环境下加速老化失效。在安装边界层面，活塞的外径尺寸与对应缸筒的内径采用基孔制间隙配合，配合间隙控制在合理范围内，既保证运动过程中不会出现卡滞，又能配合密封环实现可靠的密封效果；活塞的整体长度经过匹配设计，保证运动到上下止点位置时，不会与缸盖、缸底发生碰撞，同时预留出足够的密封行程，满足机构的动作行程要求。环槽的宽度、深度尺寸根据配套密封件的规格设计，保证密封件安装后不会出现松脱或者过度压缩的问题，

　　销孔的内径与传动销采用过渡配合，装配后加装定位卡簧防止销子窜出脱落。在实际车床运行场景中，这类活塞的工作频次会跟随车床的加工节奏变化，频繁完成往复动作，因此设计时对柱面的粗糙度提出了较高要求，降低与缸筒内壁的摩擦系数，同时表面做了硬质氧化处理，提升柱面的耐磨性能，延长零件的整体使用寿命。
