Nippon Chemicon直插铝电解电容结构设计

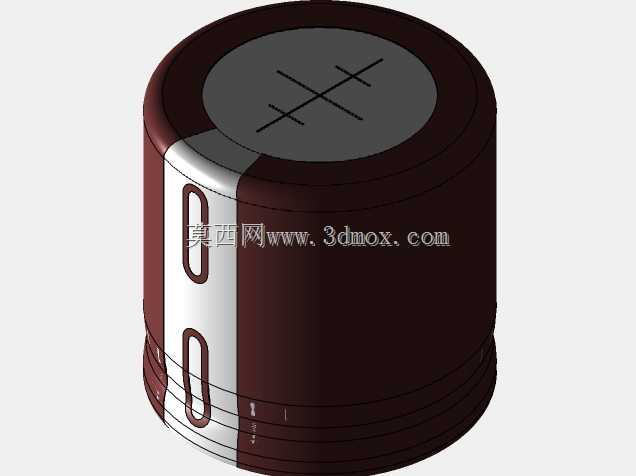

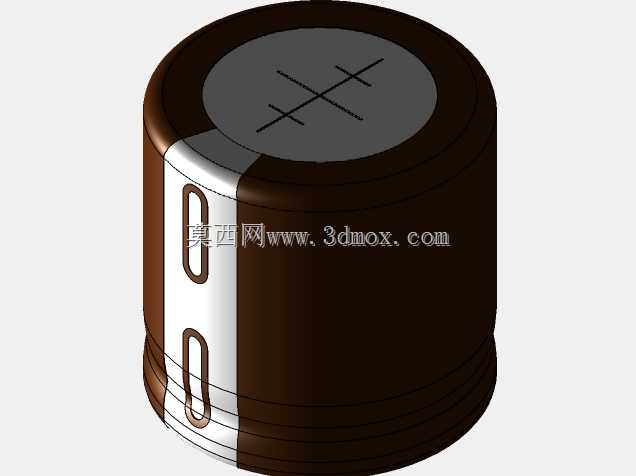

　　在工业控制板卡、开关电源、变频驱动设备的PCB布局设计环节，直插式铝电解电容是承担母线滤波、储能退耦功能的核心被动元件，这类元件的三维建模精度直接影响整机结构装配的干涉校验结果，不少新手工程师在做结构排布时容易忽略电容本体的安装边界、引脚成型尺寸，导致样机打样后出现元件与周边结构件、接插件干涉的问题，甚至出现引脚应力过大导致电容本体虚焊、长期使用后引脚断裂的隐患。这款Nippon Chemicon KMQ系列电容的建模，完全还原了实物的外形特征与安装尺寸，本体直径30mm、总高度30mm，引脚间距严格按照对应规格的行业标准设定，引脚的直径、伸出本体底部的长度都做了1:1的还原，甚至本体表面的极性标识、

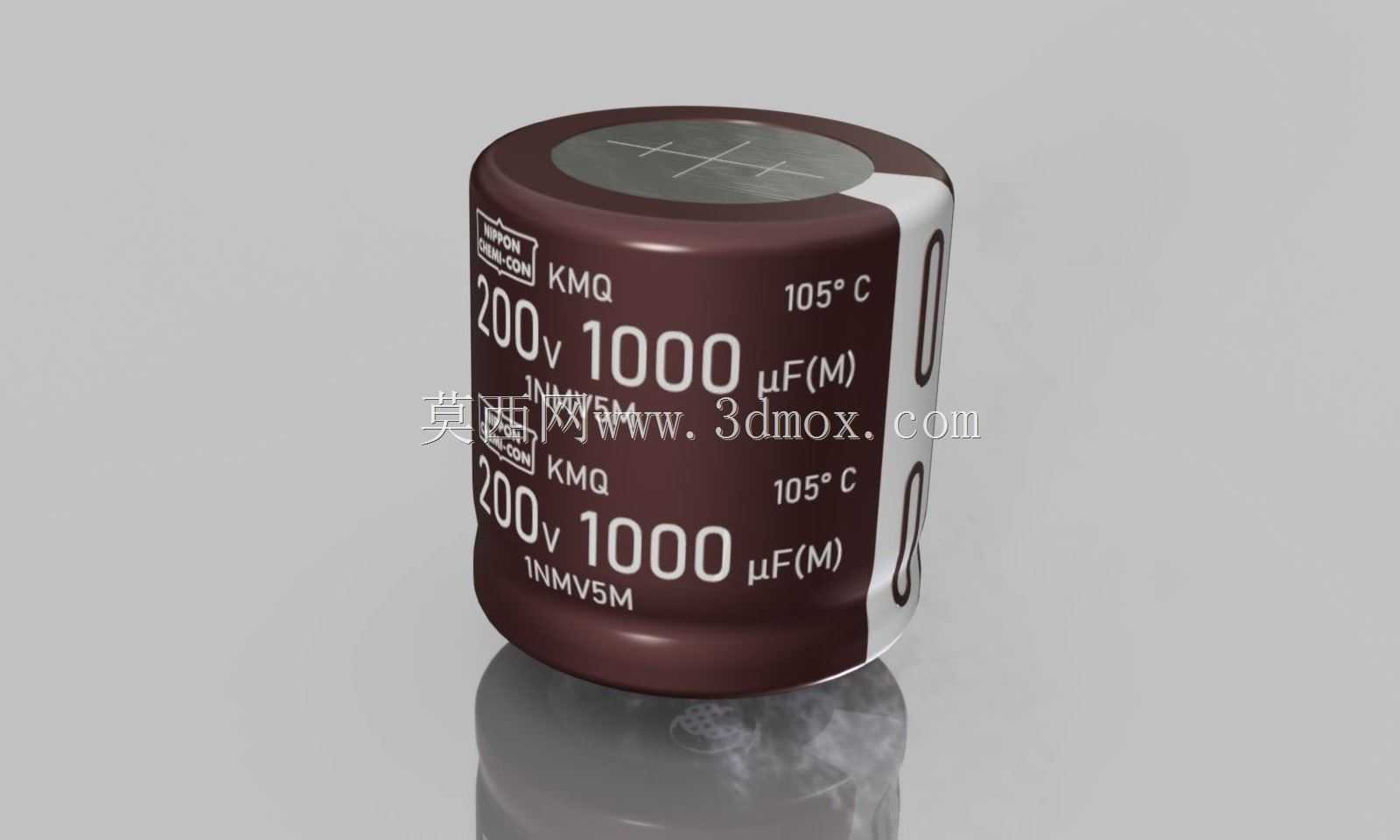

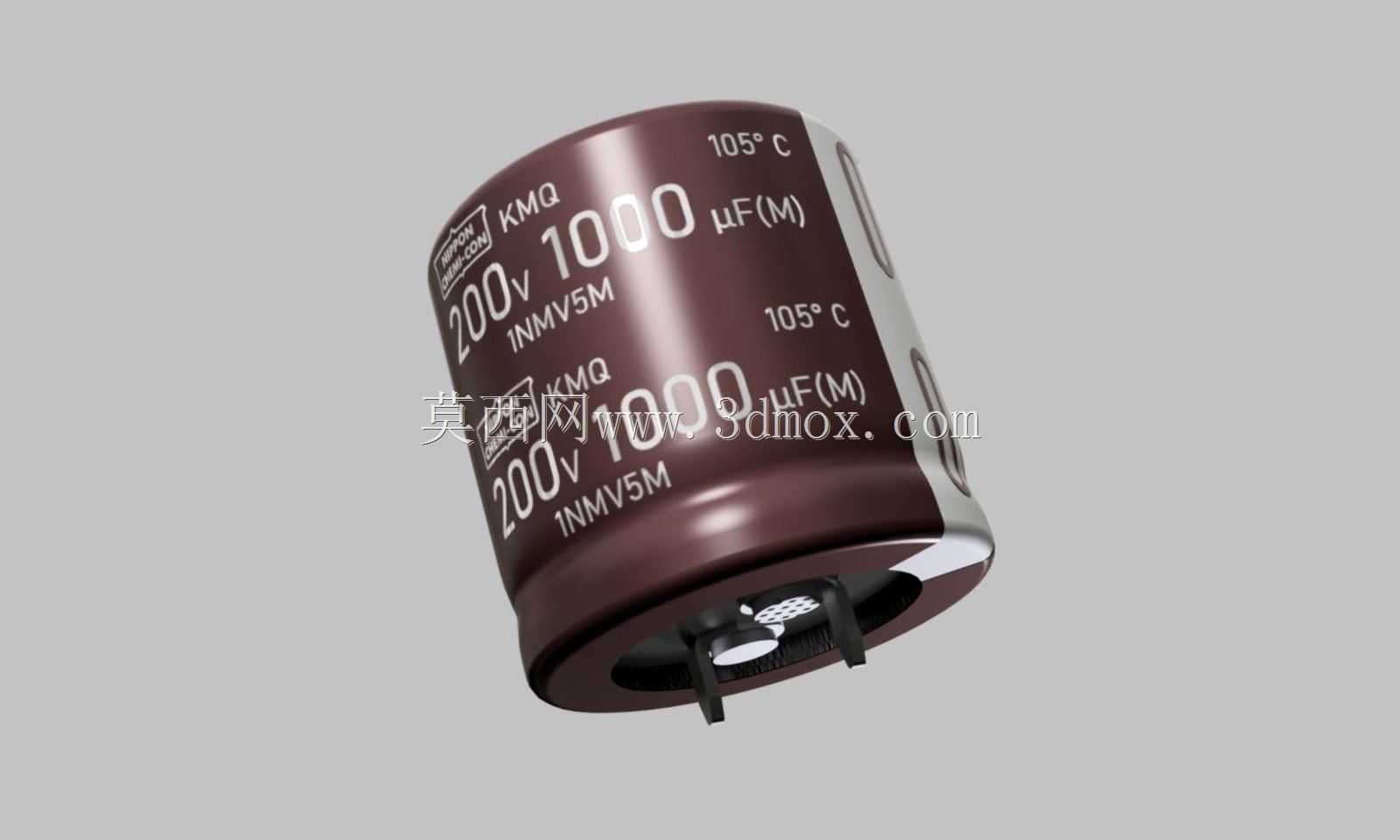

　　参数印刷区域的凹凸特征都做了对应呈现，方便结构工程师在做整机布局时直接调用，不需要反复核对实物样件的尺寸参数。从实际应用场景来看，这类200V耐压、1000μF容量的电解电容，常被用在AC220V输入的开关电源一次侧母线滤波位置，或是小功率变频器、伺服驱动器的直流母线储能环节，工作环境温度上限可达105℃，适合工业场景下长时间连续运行的设备使用，在建模时特意保留了本体顶部的防爆刻痕结构特征，方便热设计工程师在做风道仿真时，准确识别电容的散热薄弱区域，合理规划板卡上的风道走向，避免电容长期工作在超温状态下缩短使用寿命。在做PCB布局设计时，这类直插电容的安装需要预留足够的焊接空间，本体与周边贴片元件、

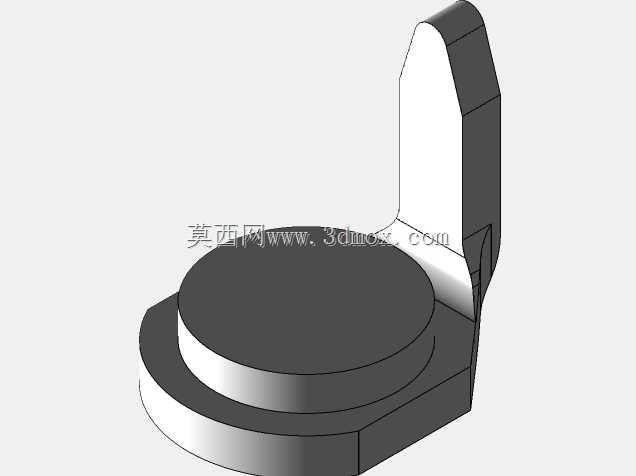

　　taller 接插件的安全间距要满足安规要求，同时引脚的折弯半径不能过小，避免引脚铜芯被折损导致导通不良，这个模型在引脚根部做了准确的圆角过渡还原，能帮助工程师在做装配仿真时准确判断引脚成型后的实际占用空间，避免出现设计阶段预留空间不足，生产时无法顺利插件的问题。不同于贴片电解电容的表贴安装方式，这款直插电容需要在PCB上对应开设两个引脚过孔，模型里的引脚位置精度可以直接用来导出PCB的孔位参考坐标，减少结构设计与硬件设计之间反复核对尺寸的沟通成本，在做整机的抗震仿真时，准确的本体重量分布、引脚固定位置也能帮助仿真工程师更精准地模拟设备在运输、运行振动工况下的电容受力情况，提前优化固定点位置，避免振动导致电容引脚脱焊。
