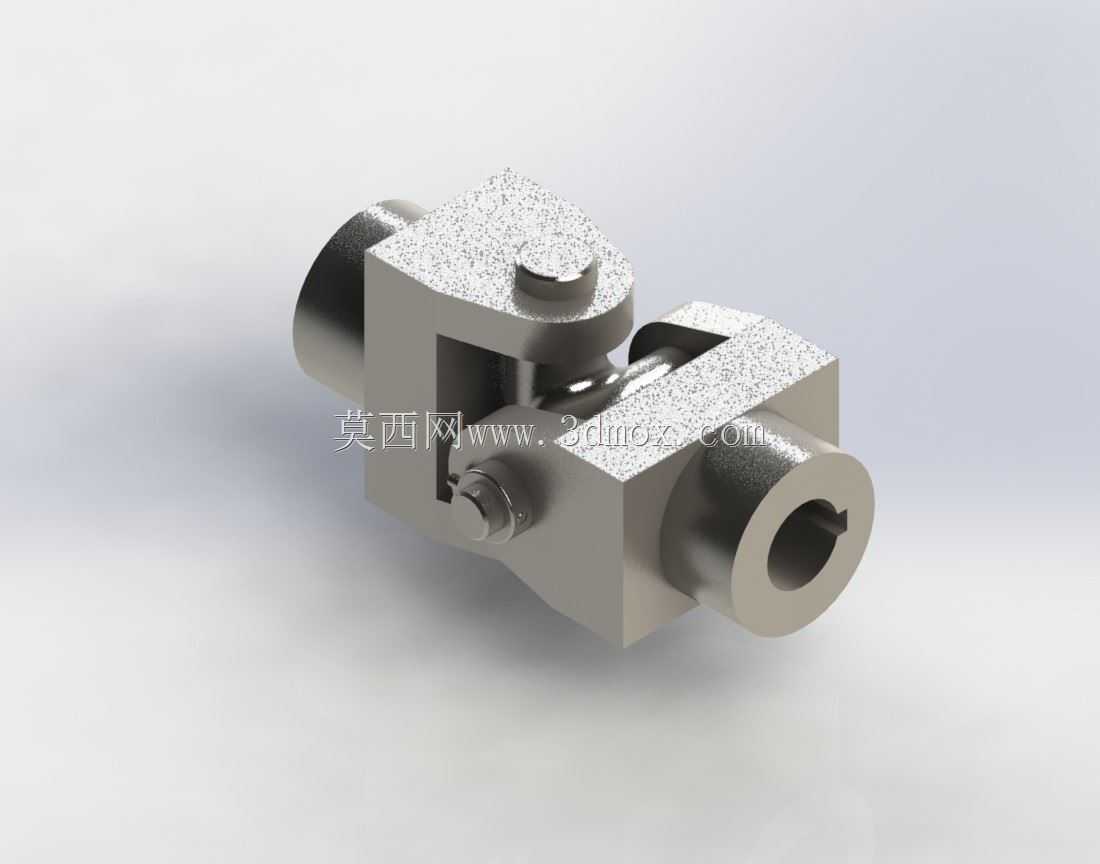

CA6140车床用十字轴式万向节结构

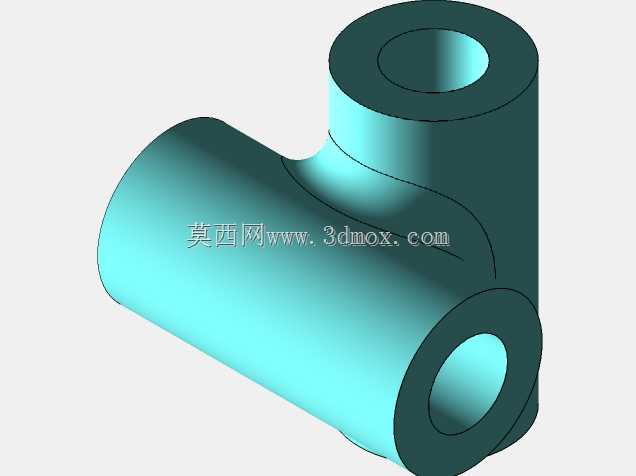

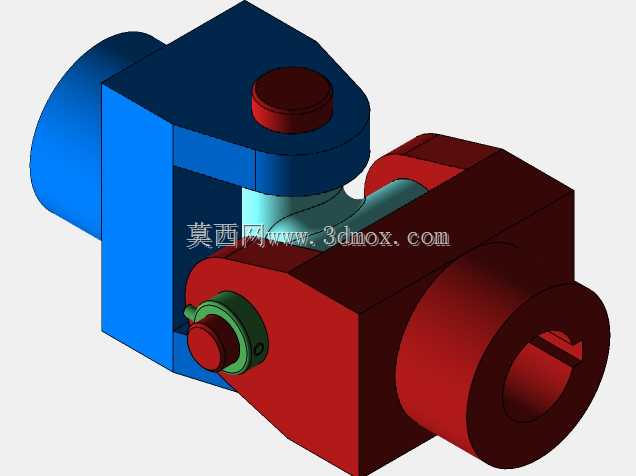

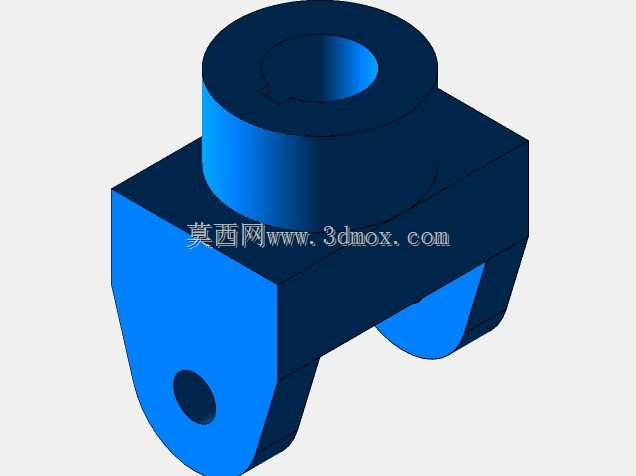

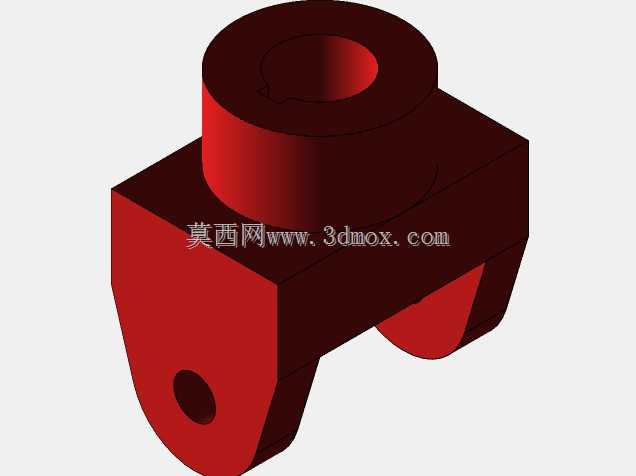

　　在普通卧式车床的进给传动链布局中，两轴存在轴线夹角偏差或工作中存在相对角位移的工况十分常见，这类场景下刚性联轴器无法补偿偏移量，强行使用会造成轴系憋劲、轴承过早磨损甚至传动轴断裂，十字轴式万向节正是为解决这类变角度动力传递需求设计的核心传动部件。这款万向节采用分体式叉架配合十字销轴的经典结构，两个连接端分别设计为带键槽的轴孔结构，可直接与传动轴通过平键实现周向固定，避免动力传递过程中出现打滑空程。从结构设计逻辑来看，叉架的耳部采用加厚处理，十字销轴与叉架的配合面预留了润滑脂存储间隙，长期运转时可定期加注润滑脂降低摩擦副磨损，延长部件的维护周期。安装边界方面，两个轴孔的同轴度在设计时严格控制在公差范围内，

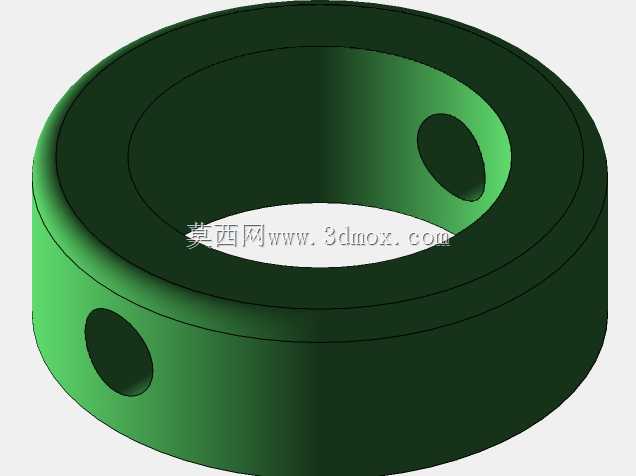

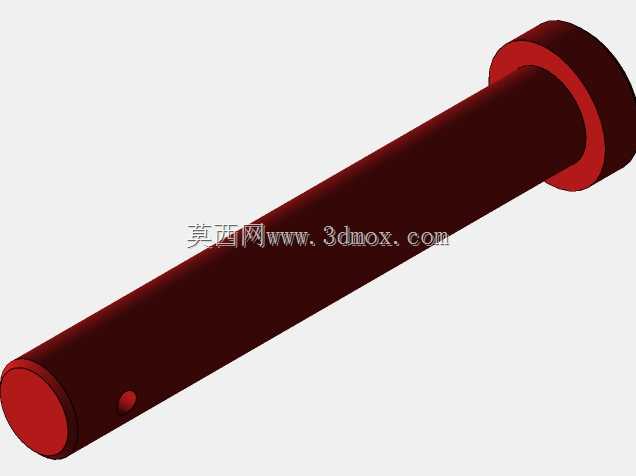

　　当两轴夹角在允许的摆角范围内时，万向节可平稳传递扭矩，不会出现传动比波动过大的问题，适配CA6140车床进给箱与溜板箱之间的传动连接需求，也可移植到其他需要小角度变向传动的小型机械设备中。实际使用过程中，这类万向节可补偿安装过程中产生的轴系同轴度误差，抵消设备运转时因机架振动、受力变形带来的轴线偏移，避免额外的附加载荷作用在轴和轴承上，有效提升整个传动系统的运行稳定性。叉架的外形采用方正的铣削加工轮廓，没有多余的冗余结构，既方便加工时的装夹定位，也能在有限的安装空间内完成布置，不会与周边的防护罩、管线等部件产生运动干涉。十字销轴的两端采用卡簧限位结构，防止销轴在运转过程中从叉架孔中脱出，同时也方便后期维护时的拆解更换，

　　不需要复杂的专用工具即可完成易损件的替换。在传动特性上，单十字轴万向节存在瞬时传动比波动的特性，因此在成对使用时需要严格对准相位，这款万向节的叉架端面设计有对位标记线，安装时可快速对齐相位，降低安装调试的难度，保证传动的平稳性，适合在中低速、中等扭矩的传动场景下长期工作。
