带风冷结构的发动机冷却输送设备

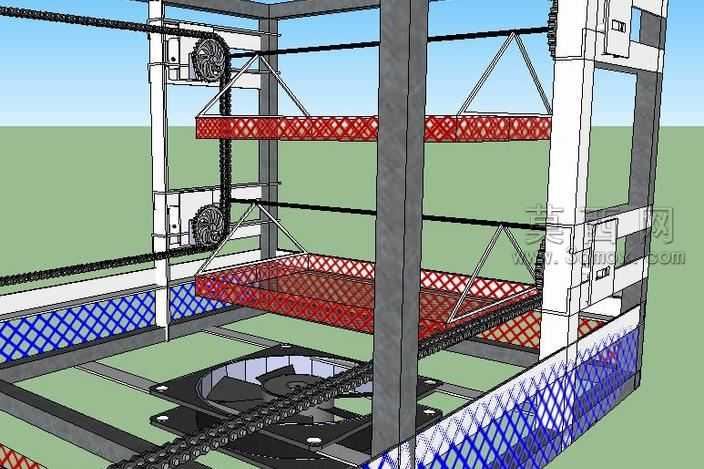

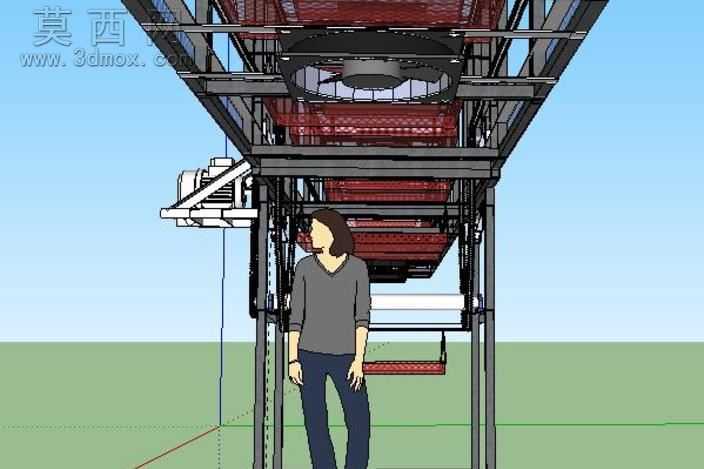

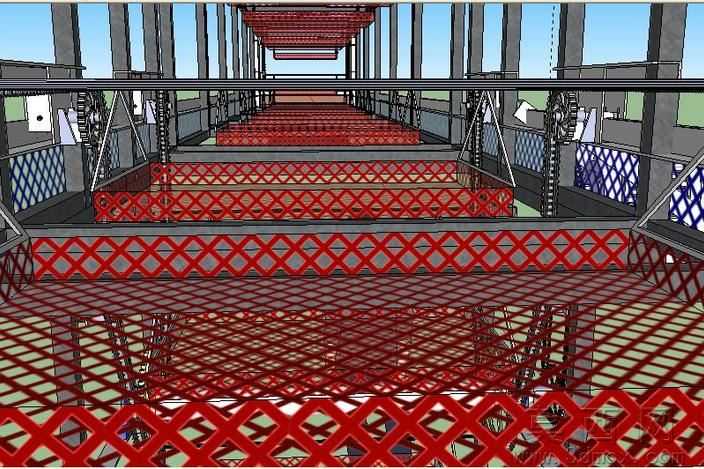

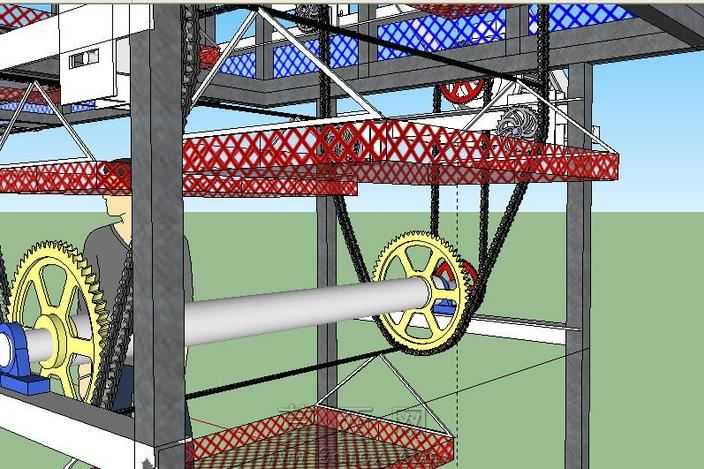

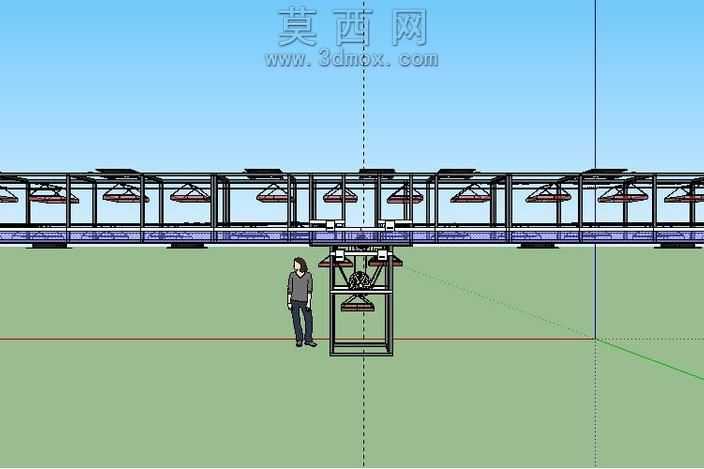

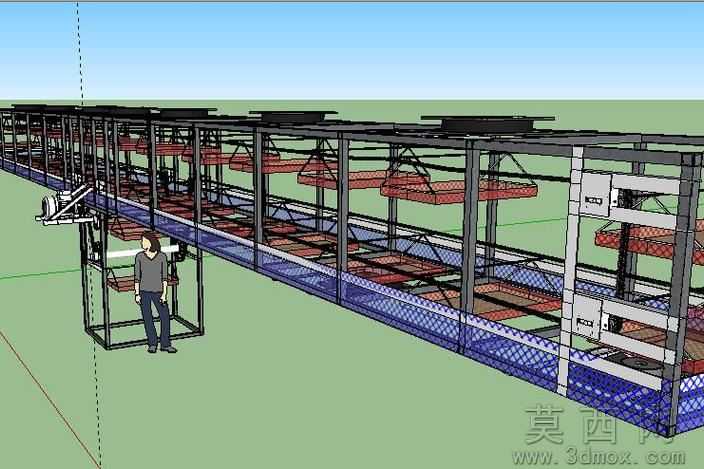

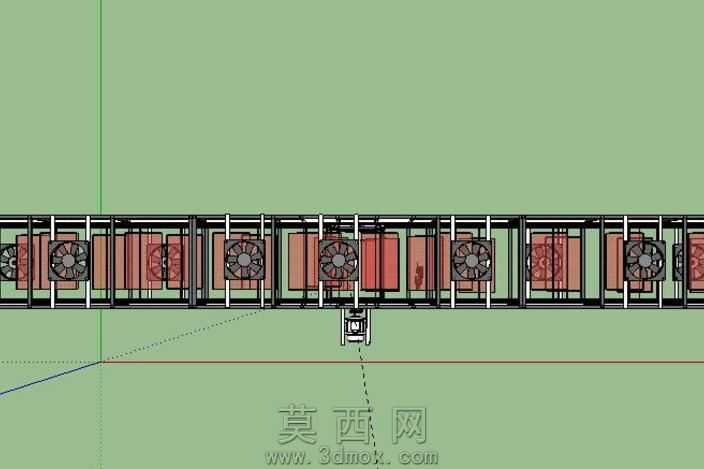

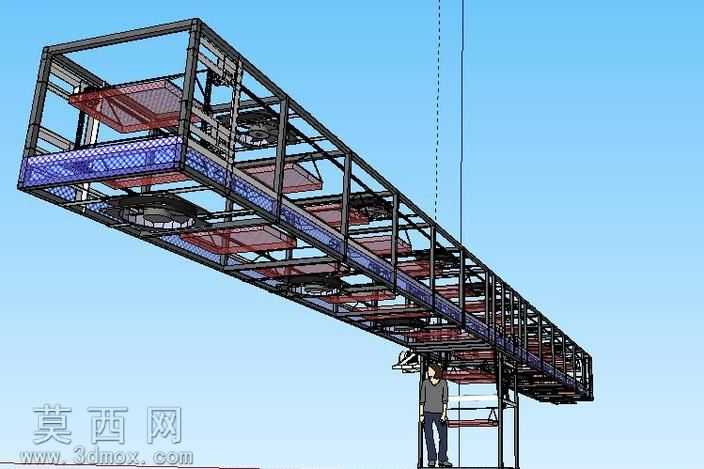

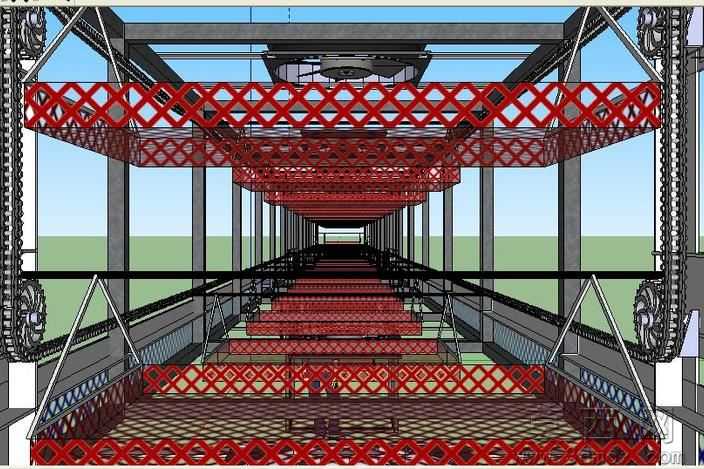

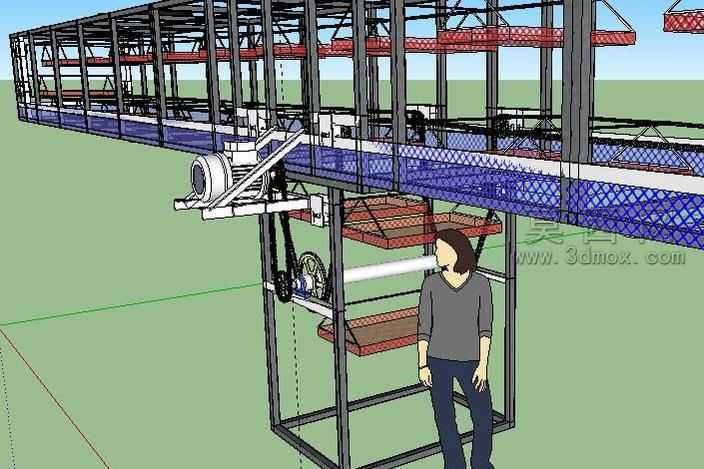

本模型为面向发动机生产工序配套的冷却输送机三维设计成果，采用SketchUp完成全结构建模与场景渲染，整体建模过程严格遵循工业输送设备的实际设计逻辑，先完成主体承载框架的参数化搭建，再逐层装配功能组件，最终搭配场景元素完成效果呈现。模型主体采用多层架空式钢结构框架设计，框架以标准型钢构件拼接而成，各连接节点的装配关系清晰还原，立柱与横梁的衔接处做了符合实际工艺的加固结构设计，保证整体线体的结构强度与承重稳定性。线体上部搭载多组轴流风冷组件，风机安装位置精准对应上层输送网带的正上方，风机护网、扇叶、安装支架均做了精细化建模，可直观呈现风冷单元的布局逻辑，能够实现输送过程中对工件的持续风冷降温，匹配发动机加工后冷却工序的工艺需求。输送单元采用网状输送带来承载工件，网带的张紧结构、端部驱动辊组、侧边导向挡边均完整还原，驱动电机安装于线体侧部的支架上，电机与辊组的传动连接结构清晰可见，可直观展示动力传递的路径。模型在材质渲染上做了区分处理，钢结构框架采用哑光深灰金属材质，输送网带采用红棕色耐磨网状材质，风机组件采用黑色工程塑料与金属结合的材质，不同材质的质感区分明确，能够清晰分辨各功能部件的边界。设计过程中充分考虑了设备的操作与维护空间，线体下部预留了充足的通行与检修空间，搭配同比例的人物参考模型，可直观呈现设备的实际尺寸比例与空间占位，整体结构布局紧凑合理，风冷单元与输送单元的位置匹配经过反复调整，保证冷却气流能够均匀覆盖输送路径上的工件，在满足冷却工艺要求的同时，兼顾了线体运行的稳定性与维护便捷性，可作为发动机生产车间冷却工位布局规划、输送设备结构参考的直观三维素材，完整还原了风冷式冷却输送机的核心结构与功能布局。
