带可调侧挡限位结构的皮带输送机

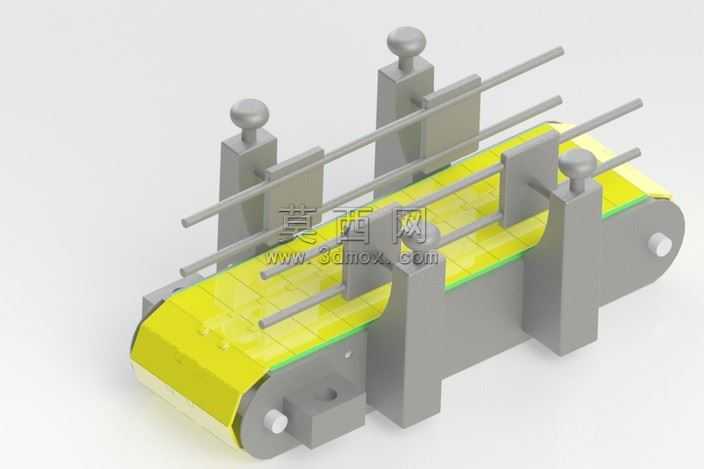

本模型为带可调侧挡限位结构的皮带输送机三维设计成果，建模阶段采用自底向上的装配逻辑完成整体搭建，首先完成核心输送单元的建模：以两端带安装轴的驱动、从动辊筒作为传动基础，辊筒表面做滚花纹理处理以增大与皮带的接触摩擦力，避免输送过程中出现打滑空转问题；皮带采用柔性材质模拟，建模时贴合辊筒外轮廓做弧面包覆处理，中段输送面保持水平平直状态，皮带主体赋予醒目的亮黄色哑光材质，边缘做绿色封边层区分，还原工业输送皮带的典型外观特征。机架部分采用一体式块状支撑结构设计，左右两侧的支撑座与底部安装基座做一体化建模，支撑座表面预留导向杆安装孔位，整体机架赋予银灰色金属哑光材质，模拟铸铁或铝合金机架的磨砂质感，边角处做小圆角过渡处理，避免尖锐棱角带来的加工安全隐患。侧挡限位机构是本模型的设计核心，共设置三组可调节挡料组件，每组组件包含两根平行的光滑导向光轴、一块垂直安装的挡料立板以及顶部的星形锁紧旋钮：导向光轴穿过机架支撑座的安装孔，可沿垂直于输送方向的水平轴滑动调整位置，挡料立板固定在光轴朝向输送面的一端，立板底部与皮带表面预留微小间隙，既不会刮蹭皮带表面，又能对输送面上的物料起到侧向限位、导向规整的作用，顶部的星形旋钮采用带防滑凸棱的造型，拧紧后可锁定光轴位置，适配不同宽度规格的物料输送需求。渲染阶段采用柔和的均匀漫反射光源，避免金属表面出现过强的高光反射，清晰呈现各部件的装配关系与结构细节，所有配合面均做贴合处理，光轴与安装孔、辊筒与机架安装位的配合间隙控制在合理公差范围内，整体结构紧凑合理，可直接用于小型物料输送工位的方案展示、结构参考，也可作为自动化生产线输送单元的基础模块进行二次修改设计，调整挡料位置、输送长度、辊筒直径等参数即可适配不同的生产场景需求。
