立式伺服驱动材料拉力性能测试设备

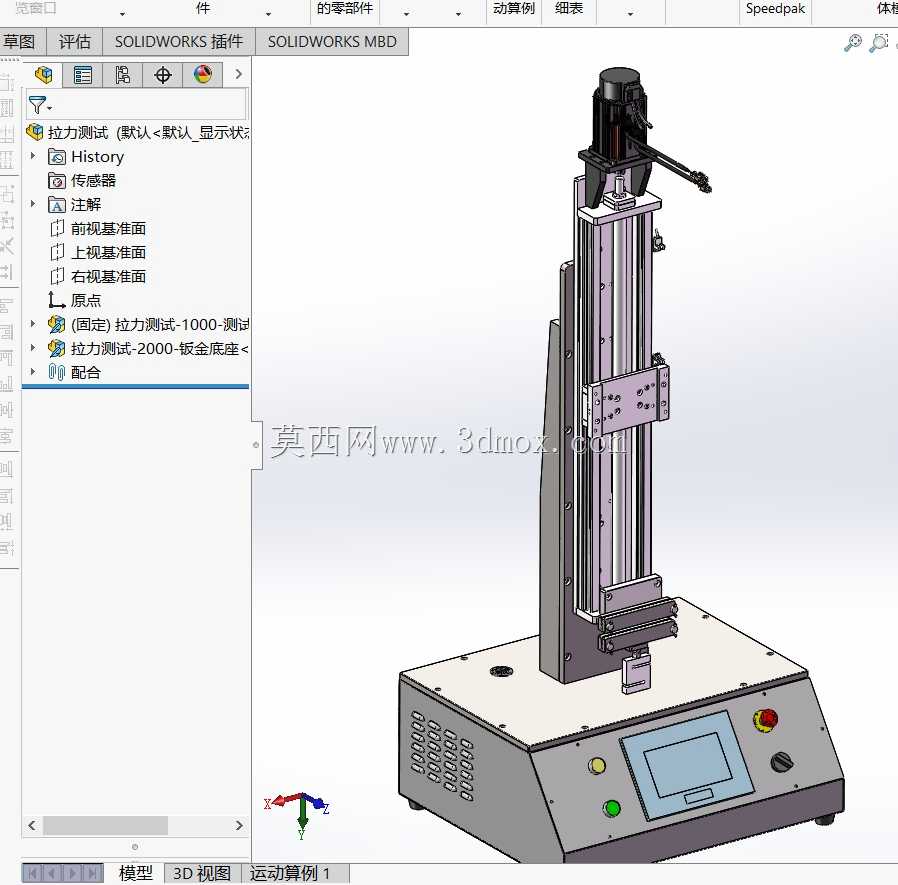

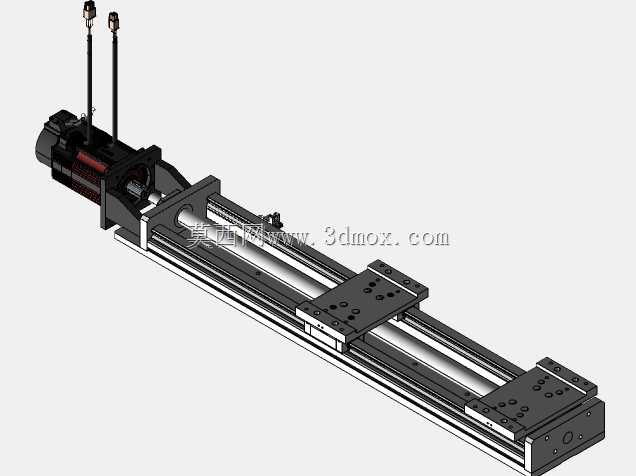

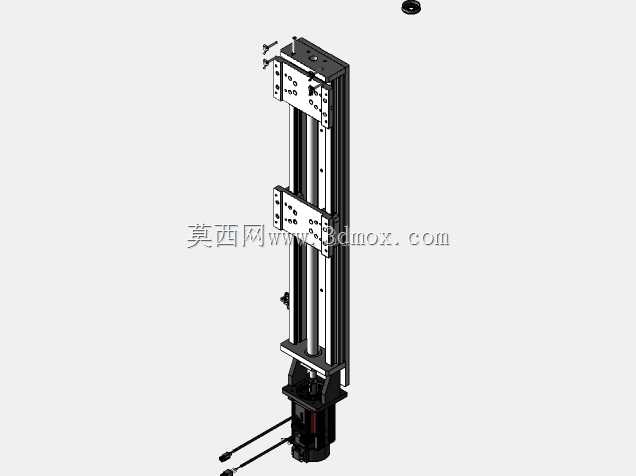

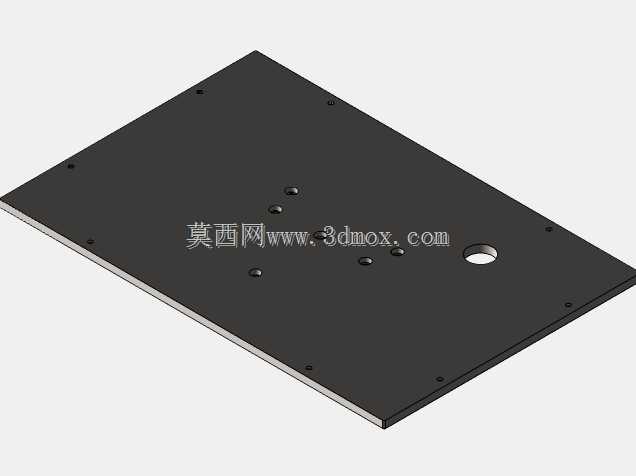

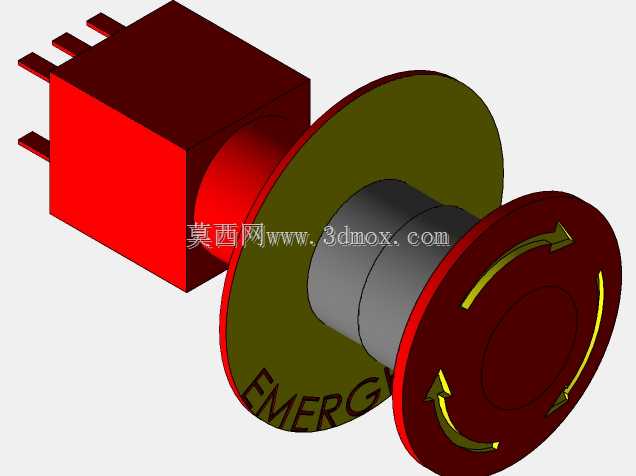

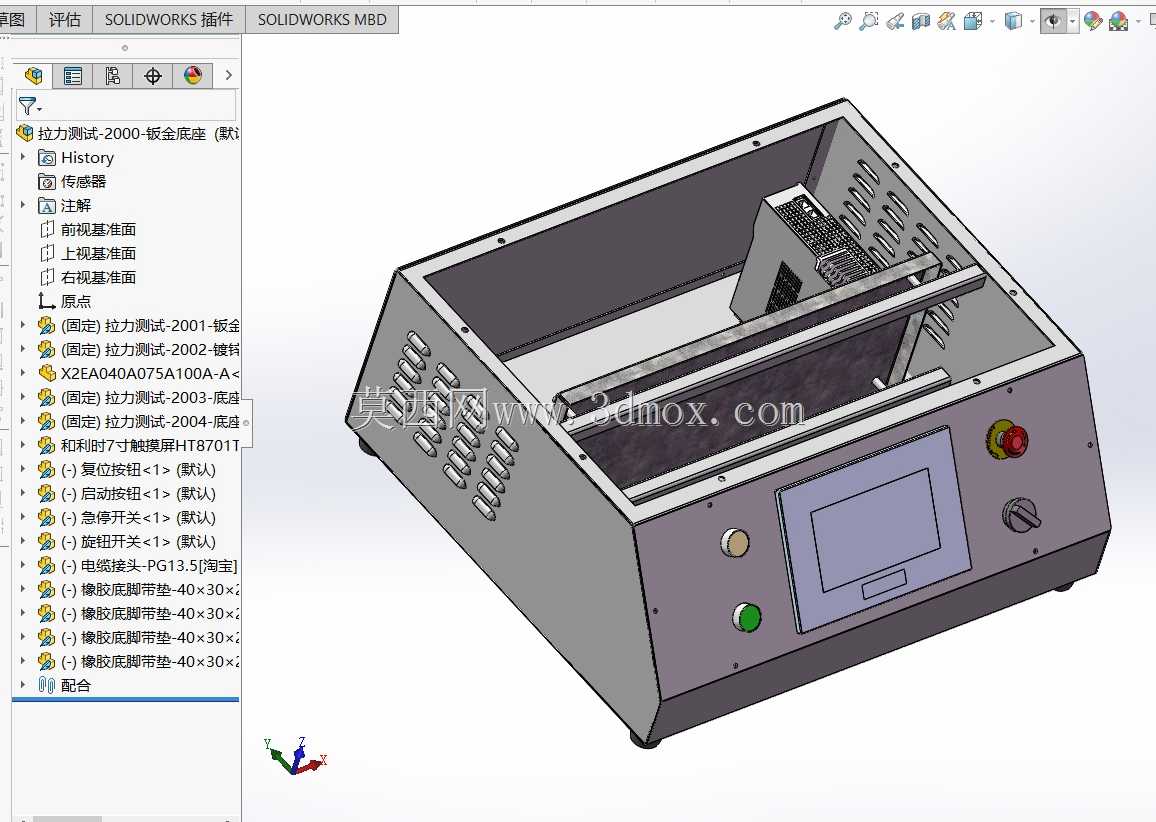

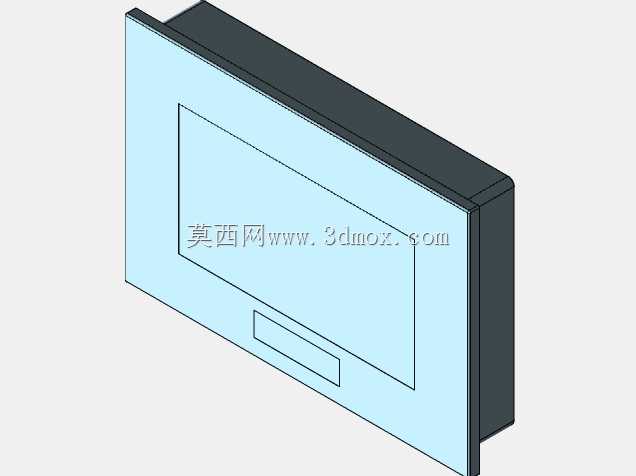

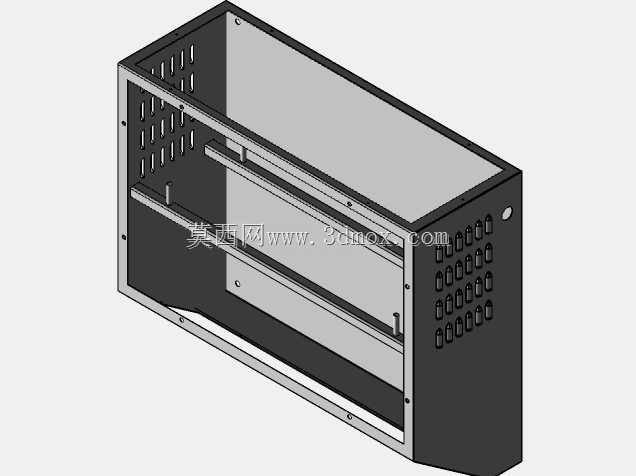

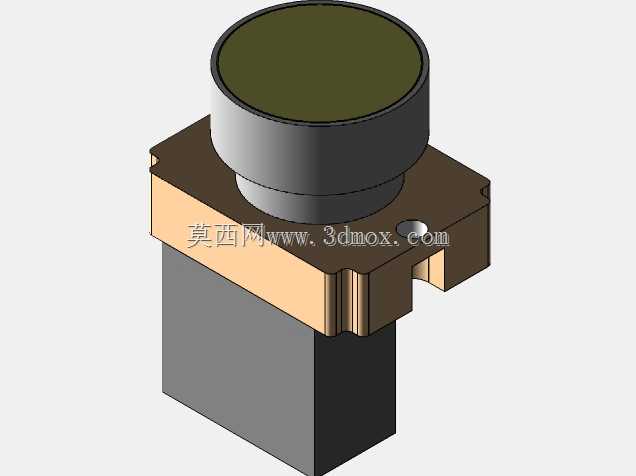

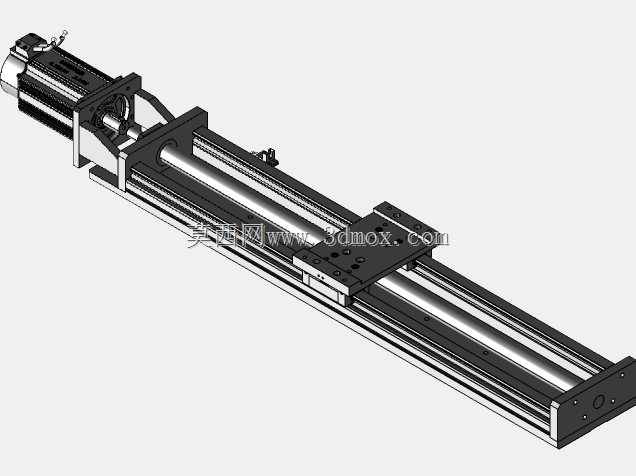

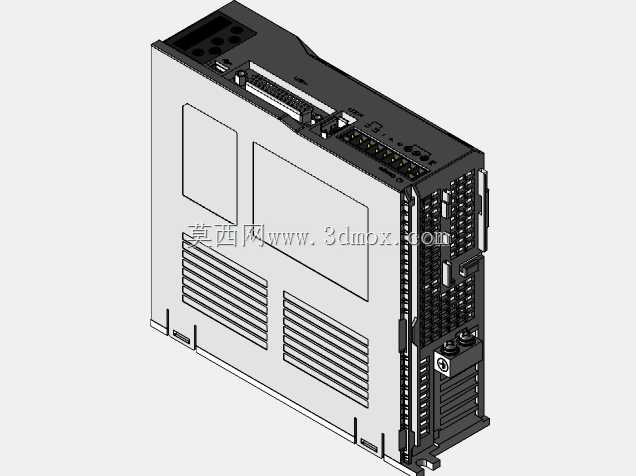

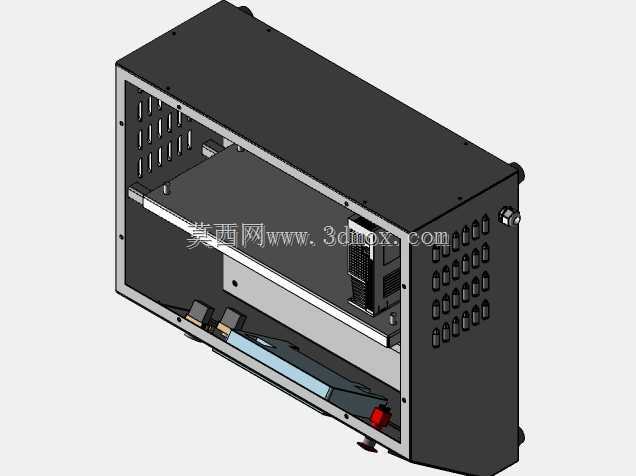

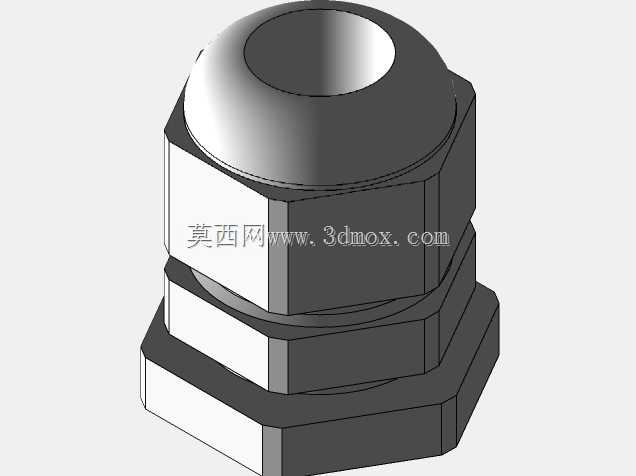

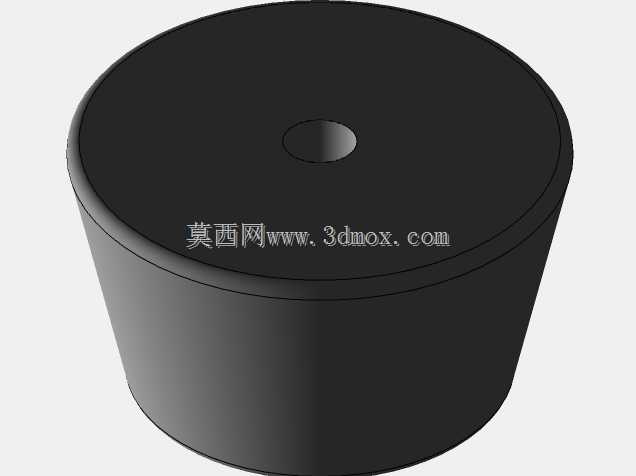

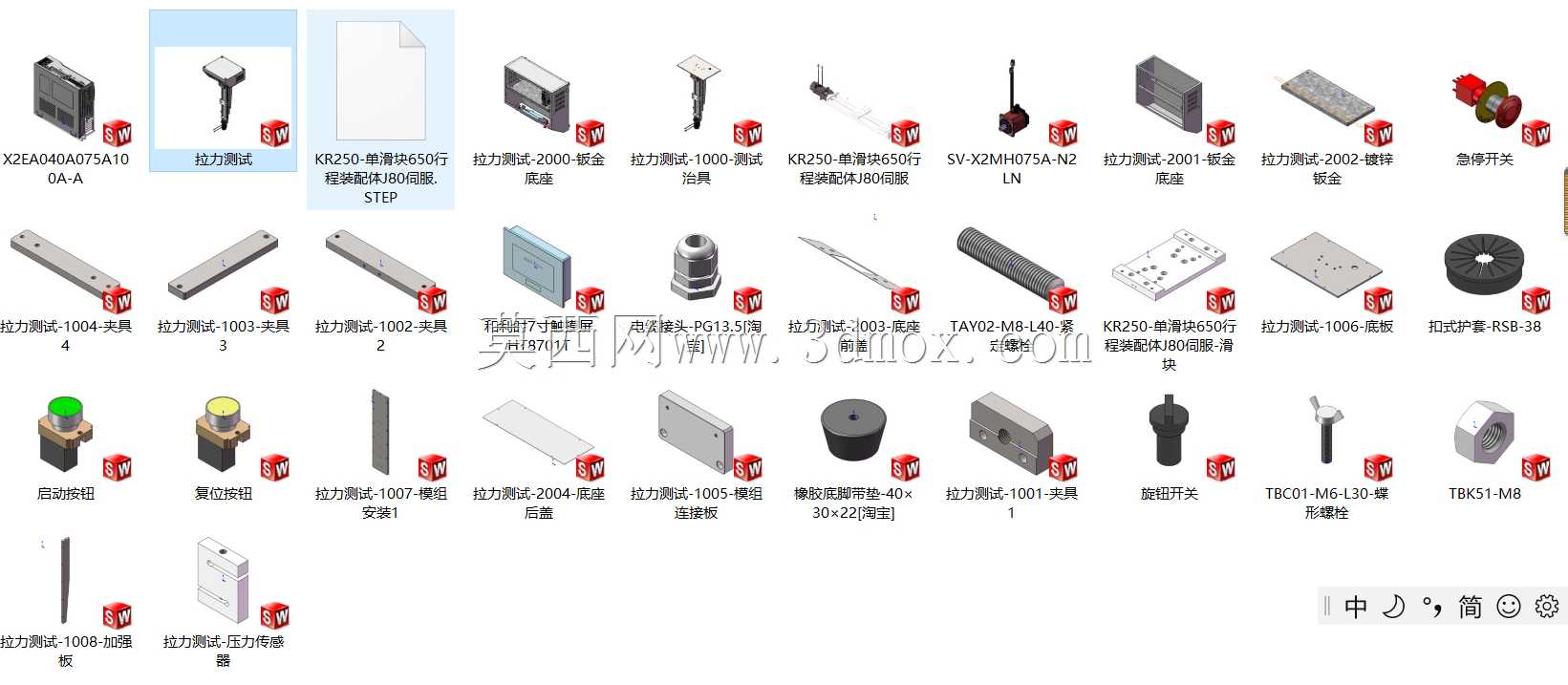

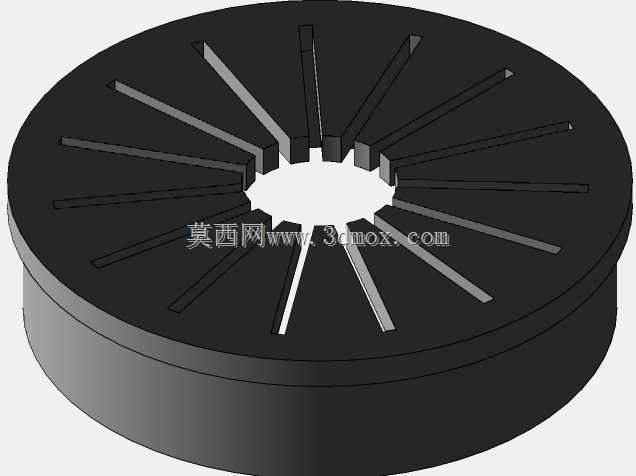

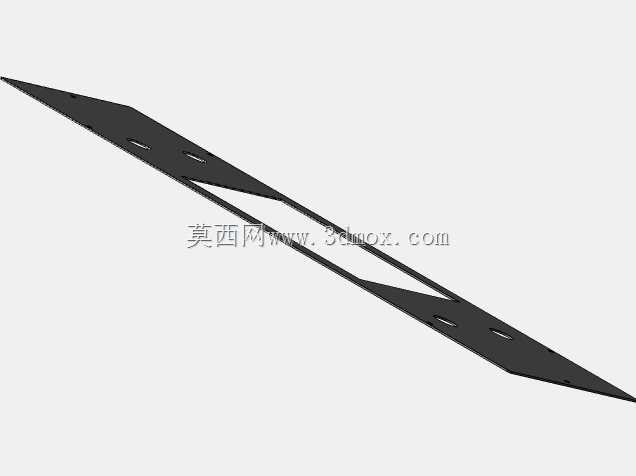

　　在电子元器件、小型五金件、塑胶试样、薄金属片等产品的来料检验与出厂质控环节，这类立式伺服拉力测试设备是实验室与产线旁的核心检测工装，区别于大型万能试验机的大吨位冗余设计，它的测试量程更适配小尺寸试样的拉力、剥离、破坏性拉断测试需求，不会出现大设备测小试样时的精度浪费问题。从结构布局来看，设备采用台式一体化设计，底部为钣金焊接的控制机箱，集成了触控操作屏、启停按钮、急停开关与状态指示灯，机箱底部预留可调支撑脚，可在不平整的实验台面上调整水平，避免立柱倾斜导致的拉力同轴度误差，机箱台面作为安装基准面，平面度控制在0.1mm以内，保证立柱安装的垂直度要求。立式立柱模组采用线性导轨搭配伺服电机驱动的滚珠丝杠传动，相比气缸驱动的拉力测试装置，

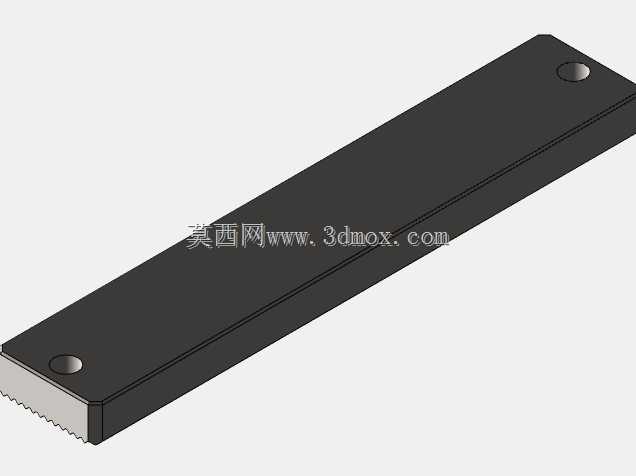

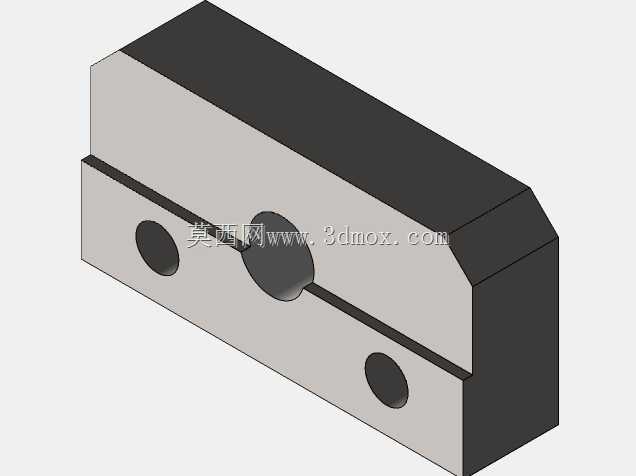

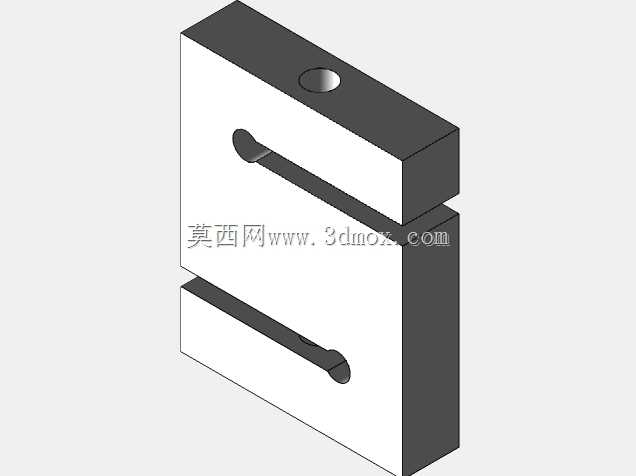

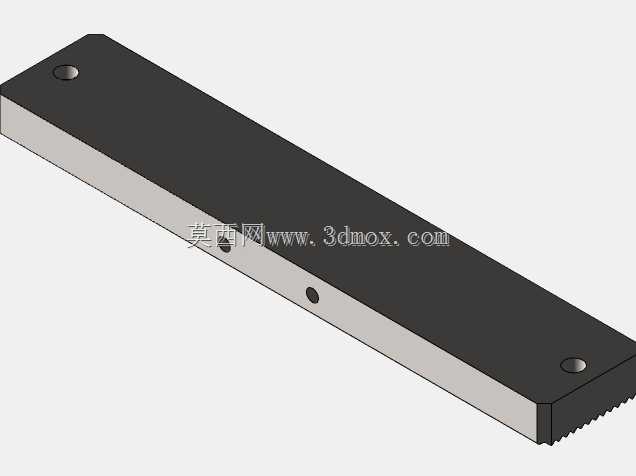

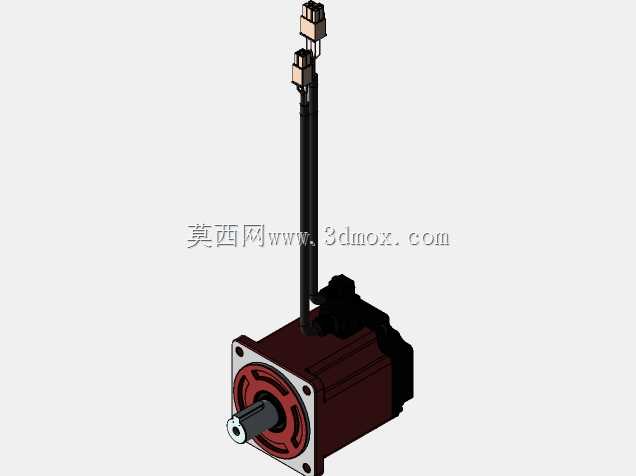

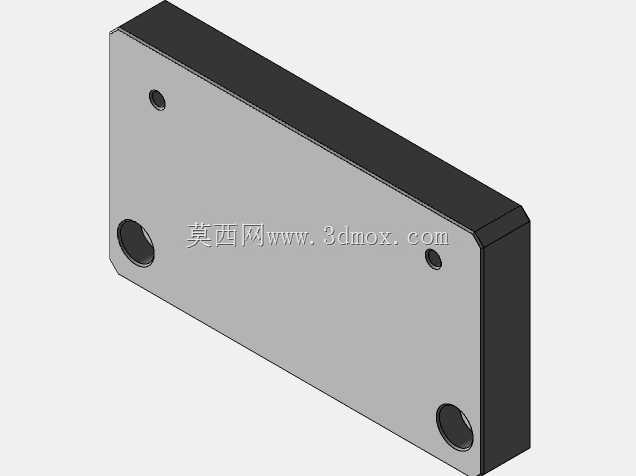

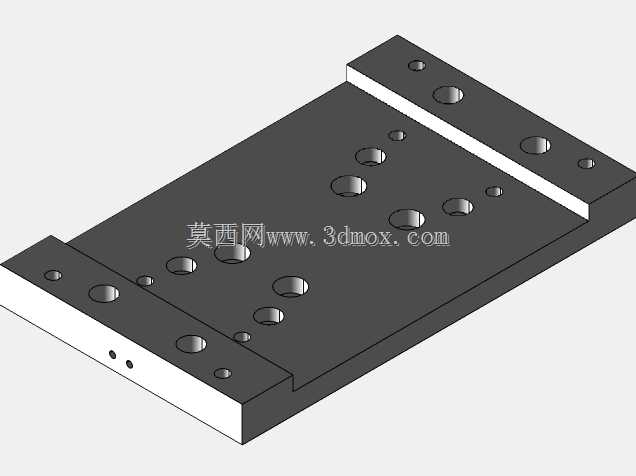

　　伺服驱动的位移控制精度可达0.01mm，拉力加载速度可根据测试标准在0.1-500mm/min范围内无级调整，不会出现气缸驱动时的速度波动、冲击力过大导致试样提前断裂的问题。测试端的夹具采用快换式设计，上夹具固定在丝杠驱动的滑动座上，下夹具固定在台面基准位置，可根据不同试样类型更换平口夹具、楔形夹具、缠绕夹具等，适配线材、片材、小型结构件的装夹需求，装夹时依靠夹具的防滑齿纹与预紧螺栓固定试样，避免测试过程中试样打滑导致的测试数据失真。设备的控制逻辑内置多组测试程序，可预设测试次数、标准拉力阈值、位移上限，启动后伺服电机按照设定速度带动滑动座上升，实时采集拉力传感器的数值，当拉力达到设定阈值或试样断裂时自动停止，并记录最大拉力值、

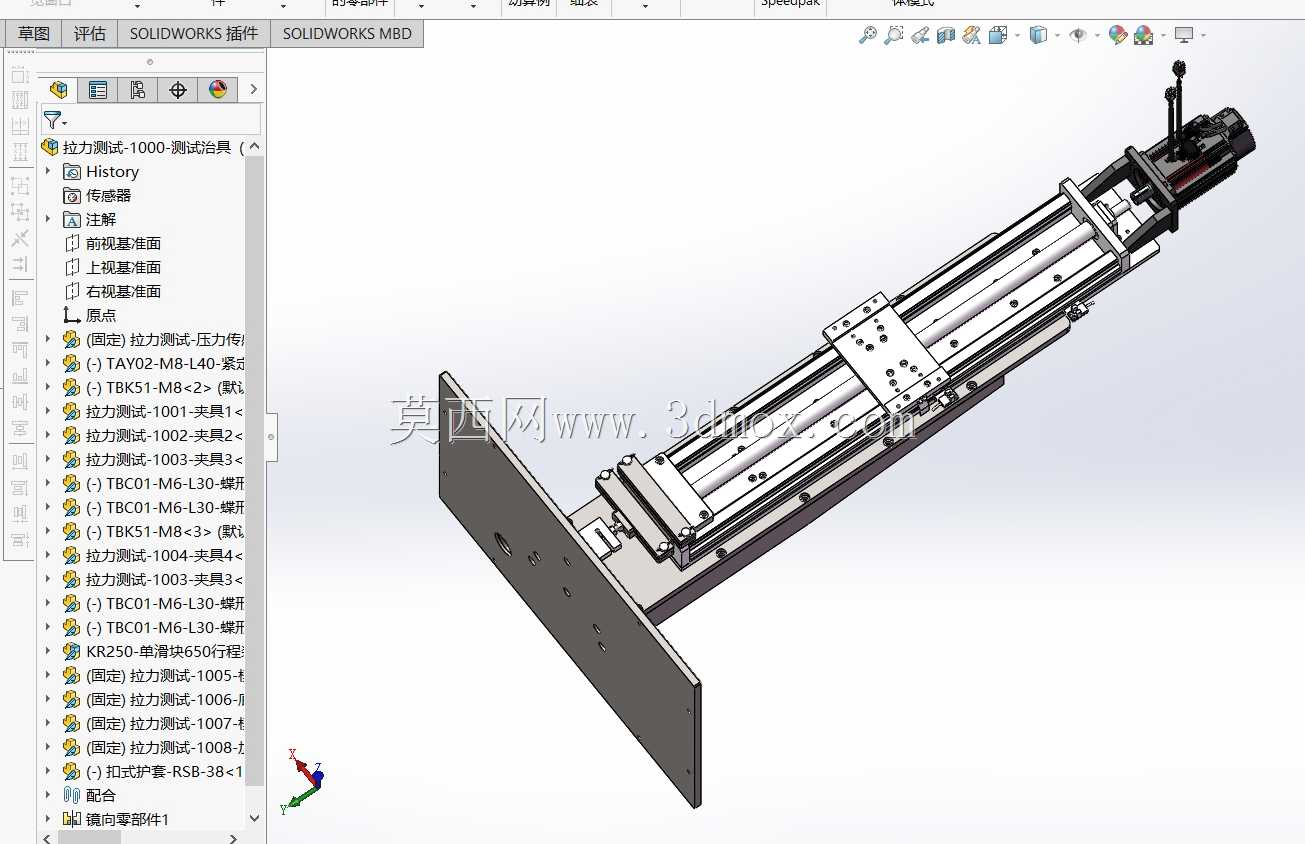

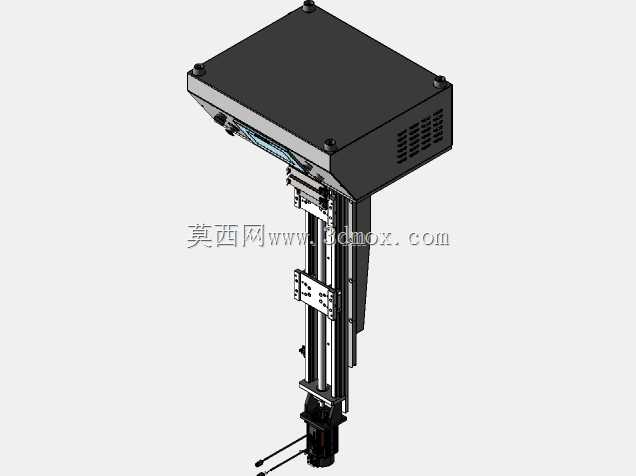

　　断裂伸长率等核心参数，无需人工全程值守记录。从安装边界来看，设备整体占地尺寸约为400mm*500mm，立柱高度约600mm，不需要额外的地基固定，直接放置在标准实验台面上即可接通电源使用，接线仅需220V民用电源，不需要配套气源或液压站，适合小型实验室、车间质检工位的快速部署。建模过程中重点还原了丝杠传动的装配关系、导轨滑块的配合间隙、夹具的快换结构细节，机箱的散热孔、操作面板的按钮布局都按照实际设备的人机交互逻辑排布，滑动座的行程限位结构、伺服电机的安装支架都做了细节还原，可直接用于同类检测设备的结构参考、教学演示或方案选型参考。
