CA6140车床外壳固定支撑安装座

　　在普通车床的装配与运维环节，这类固定支架承担着外壳防护组件的定位与承载作用，是CA6140系列车床床头箱侧部防护结构的核心连接构件。从实际装配场景来看，该支架安装于床头箱靠近进给操作侧的外壁位置，一侧通过四个均布的沉头孔与箱体铸造基面贴合锁紧，保证连接刚性，避免车床高速运转时防护外壳产生共振异响。支架主体采用一体化铸造成型后做时效处理，消除内应力，后续安装面经铣削加工保证平面度公差控制在0.02mm以内，确保与箱体基面贴合时无间隙，不会因长期受切削振动影响出现连接松动。

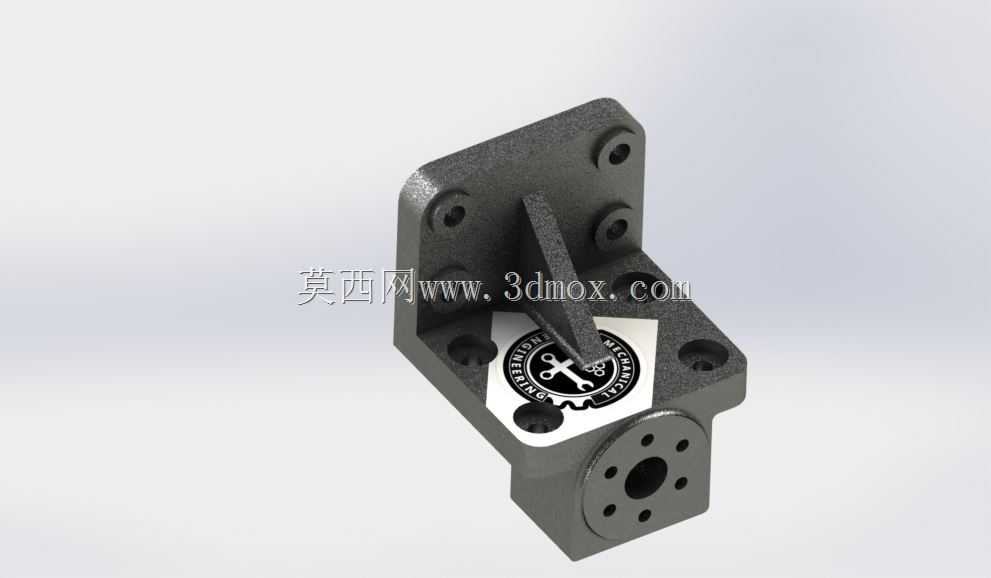

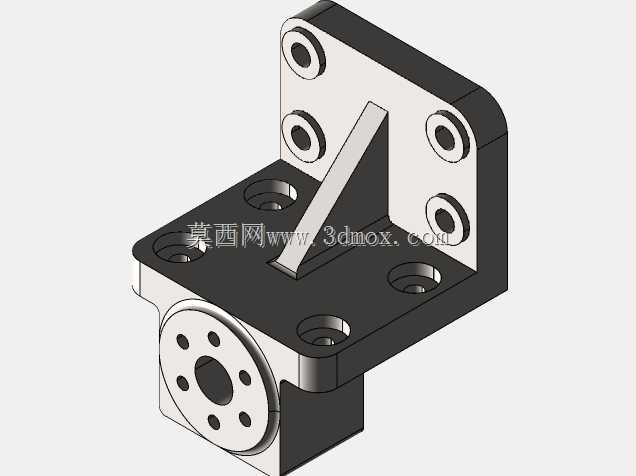

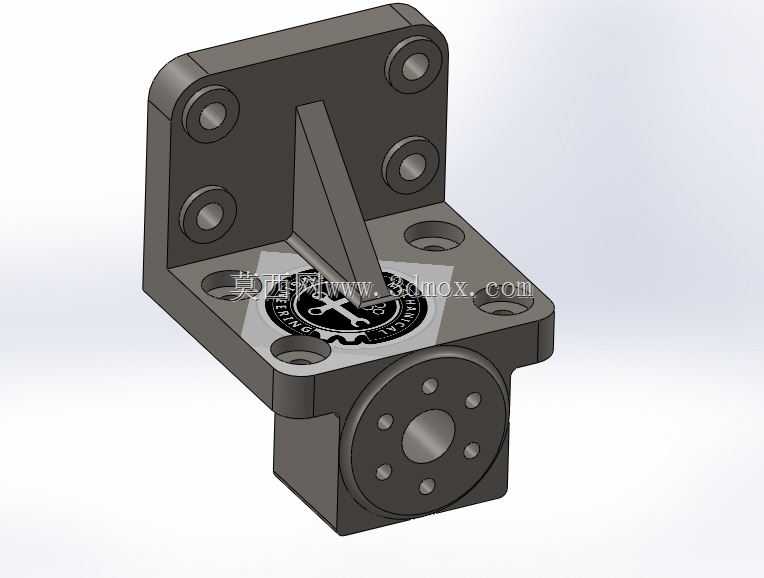

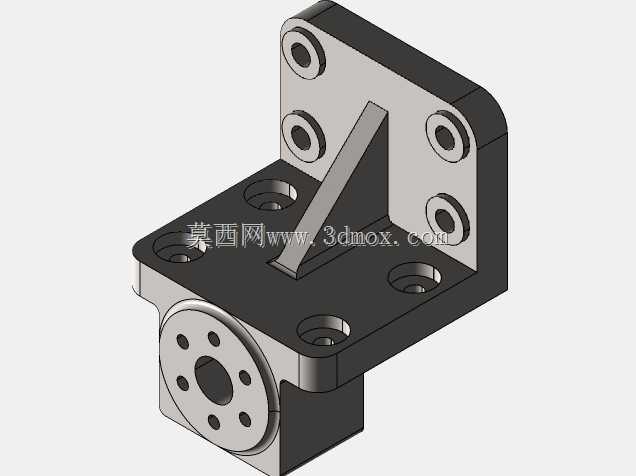

　　从结构设计逻辑来看，支架中部设置的斜向加强筋并非冗余结构，其走向恰好对应外壳安装后受力的传力路径，可将外壳受到的意外碰撞冲击力直接传导至箱体主壁，避免支架安装耳处出现应力集中断裂。支架下部伸出的带法兰凸台，是为进给机构的外置防护套管预留的安装定位面，凸台上的六个小孔呈圆周均布，用于穿装固定螺钉，凸台中心的通孔与内部进给轴的防护套间隙控制在1mm以内，既保证防护套可顺利穿入，又能阻挡切削过程中飞溅的铁屑、切削液进入箱体内部，保护内部传动齿轮与轴承的润滑环境。

　　实际选型替换时，需要重点核对几个安装边界尺寸：首先是四个沉头安装孔的中心距，需与箱体上的预制螺纹孔位完全匹配，横向孔距为62mm，纵向孔距为48mm，沉孔深度为5mm，适配M6内六角圆柱头螺钉的安装尺寸；其次是下部法兰凸台的中心高度，需保证与进给轴的同轴度偏差不超过0.05mm，否则会造成防护套偏磨，长期使用后出现密封失效问题。支架整体的外形轮廓在长宽高三个方向的尺寸分别为78mm、65mm、52mm，安装时不会与周边的手柄、溜板箱移动路径产生干涉，预留的操作间隙足够日常维护时拆装螺钉。

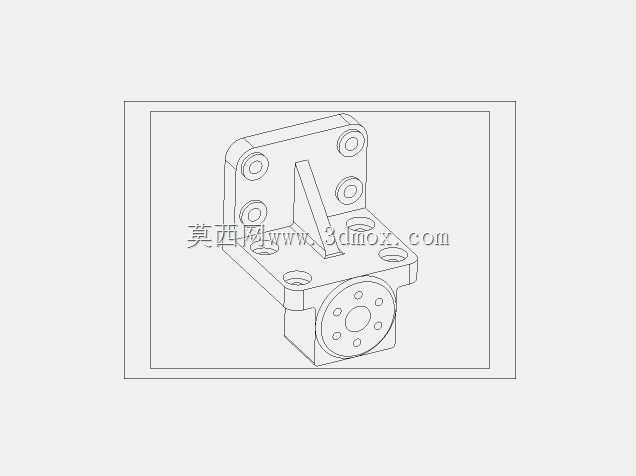

　　在日常运维场景中，该支架属于易受切削液腐蚀、铁屑剐蹭的部件，原设计的表面发黑处理可在一定程度上提升防锈能力，但长期使用后若出现安装孔滑丝、加强筋开裂的情况，需整体更换，不可采用焊接补焊的方式修复，避免焊接变形导致安装面平面度超差，影响防护结构的装配精度。建模过程中对所有安装孔的位置度、安装面的形位公差都做了参数化约束，可直接导出工程图用于小批量加工，也可适配同系列改进型车床的防护结构改装需求，调整局部安装孔位即可快速适配不同批次的箱体铸造公差。
