72Nm扭矩直驱伺服转台结构设计

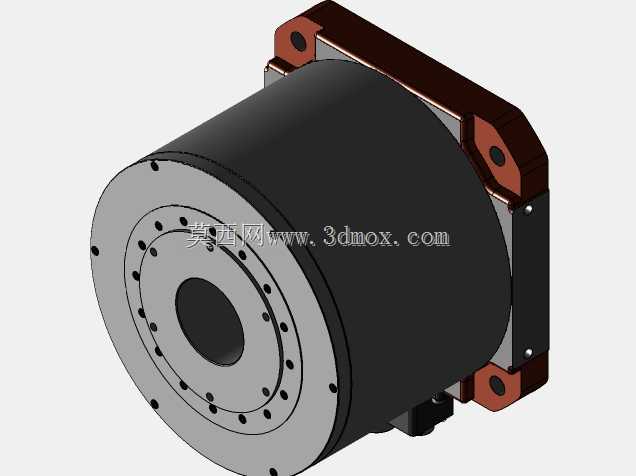

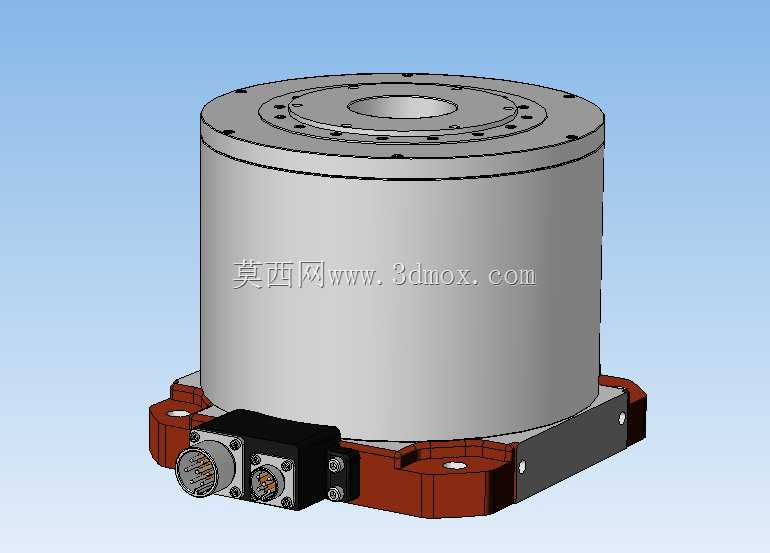

　　这款直驱式伺服转台的额定输出扭矩为72Nm，采用无中间传动链的直驱结构设计，从根源上消除了齿轮、蜗轮蜗杆等传统传动结构带来的背隙、传动误差与磨损问题，能够在长期运行中保持稳定的回转定位精度，适合搭配精密加工设备完成多轴联动加工工序。从结构布局来看，转台主体采用圆柱形定子壳体设计，上部为带安装螺孔的回转工作台面，台面上的环形螺孔阵列可适配不同规格的夹具安装需求，不管是通用机用虎钳、定制工装还是小型工件的直接装夹，都能找到对应的安装点位，不需要额外制作过渡转接板，能缩短现场装夹的准备周期。下部的安装基座采用带定位凸台的法兰式结构，基座四周预留的安装孔位可直接固定在机床工作台或者自动化设备的安装面上，基座侧面集成了动力与信号反馈接口，

　　采用标准化的工业连接器布局，接线时不需要拆解转台本体，现场布线与后期维护的操作难度更低。在实际应用场景中，这类转台既可以作为车床、铣床的第四轴附件，配合主轴完成复杂曲面零件的分度加工、连续回转铣削工序，也可以集成在自动化装配线、检测设备中，完成工件的多工位回转切换、角度定位等动作。设计过程中充分考虑了安装边界的适配性，整体径向尺寸控制紧凑，不会过多占用设备的工作台面空间，下部出线方向预留了足够的线缆弯曲半径，避免设备运行过程中线缆与周边结构发生干涉。转台的回转支撑部分采用集成式高精度轴承结构，既可以承受回转过程中的径向载荷，也能承载加工时的轴向切削力，不需要额外加装辅助支撑结构，整体装配后的同轴度公差控制在微米级，能够满足精密加工场景下的重复定位精度要求。接口部分的防护设计适配车间加工环境，可阻挡切削液、金属碎屑进入转台内部，降低日常维护的频次。
