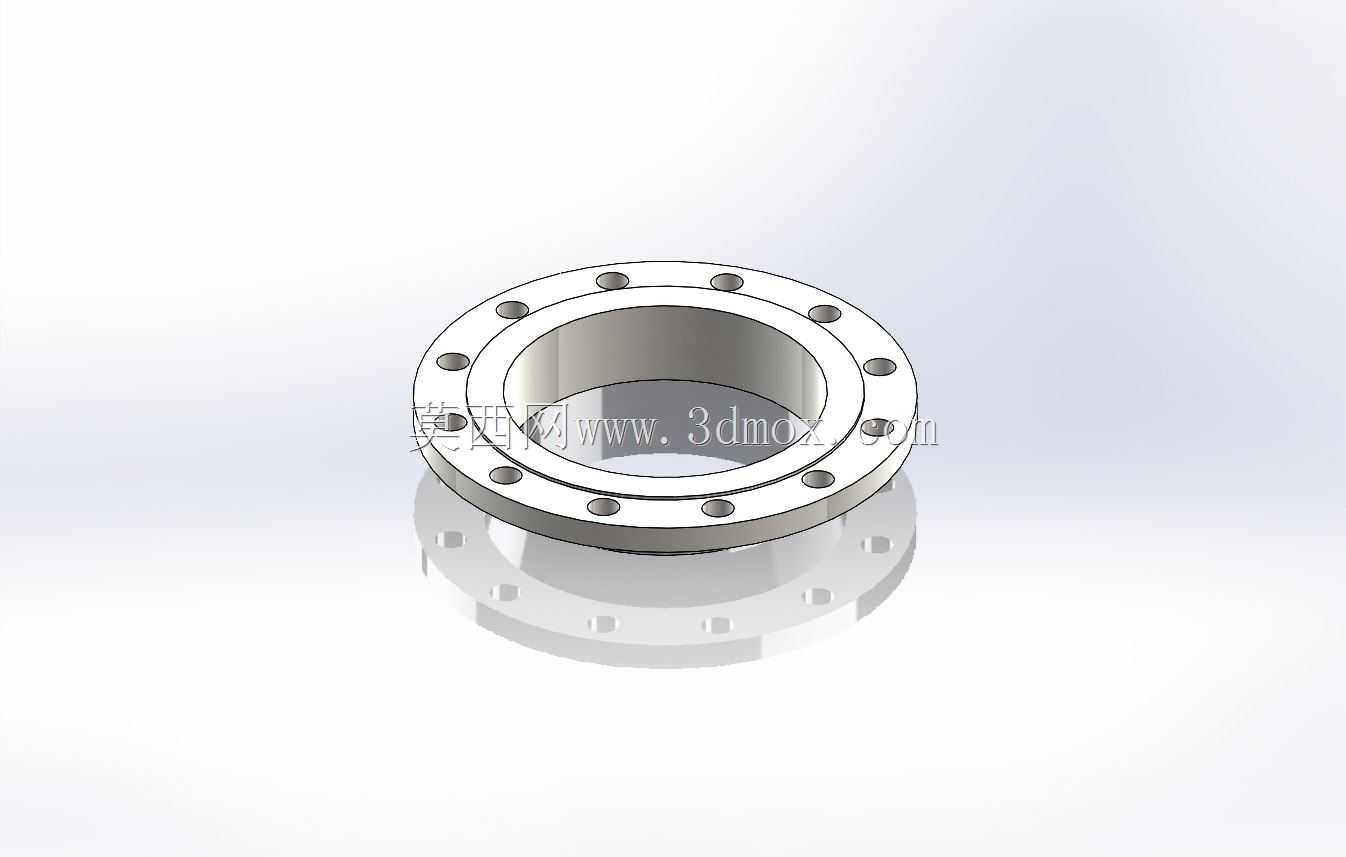

德标多规格焊接缺口法兰结构设计

　　在工业管路系统搭建中，法兰是实现管段、阀门、泵体等部件可拆卸连接的核心承压构件，本次涉及的德标焊接缺口法兰，覆盖DN100至DN250四个常用公称通径规格，适配PN16公称压力等级的管路工况，广泛应用于化工流体输送、市政给排水、工业蒸汽管网、暖通循环系统等场景的管路对接作业。这类带缺口的焊接法兰在设计阶段，首先要匹配对应通径的钢管外径公差，法兰内孔预留焊接坡口间隙，缺口结构的设置是为了方便现场焊接作业时的焊缝成型，避免法兰与管道组对时出现焊瘤遮挡密封面的问题，同时能减少焊接应力集中，降低焊后法兰密封面变形的概率。从结构细节来看，法兰盘沿圆周均匀分布螺栓通孔，孔位的位置度公差严格遵循德标DIN2633的要求，保证不同批次、

　　不同厂商生产的同规格法兰能够实现互换对接，密封面采用突面结构，表面粗糙度控制在适合非金属垫片或金属缠绕垫片密封的区间，安装时只需匹配对应压力等级的垫片，按对角顺序分次拧紧螺栓即可实现可靠密封。设计过程中需要兼顾安装边界的适配性，不同通径对应的法兰外径、螺栓孔中心圆直径、法兰厚度都经过参数化匹配，DN100、DN150、DN200、DN250四个规格的安装尺寸梯度符合常规管路变径对接的排布逻辑，现场安装时不需要额外调整管架间距即可完成组对。法兰颈部的过渡圆角做了圆弧处理，能够缓解管路运行中产生的应力集中，避免长期受流体压力波动、管路振动影响出现颈部开裂的问题。这类焊接法兰在实际使用中，相比平焊法兰拥有更好的刚性与密封可靠性，

　　适合中压工况下的长期运行，缺口结构的存在也让现场焊接作业时焊工能够更方便地调整焊枪角度，保证环向焊缝的熔深均匀，减少焊接缺陷的产生，后期管路维护拆卸时，也不会因为焊缝溢出的焊渣粘连密封面导致拆卸困难。在三维建模过程中，所有尺寸参数均严格对应标准要求，螺栓孔的阵列排布、密封面的加工余量预留、焊接坡口的角度设置都完全贴合实际加工与安装的工艺需求，能够直接用于生产下料、管路装配模拟、施工排布校验等工作环节，帮助设计人员提前预判管路对接时的干涉问题，减少现场安装的返工概率。
