多工位级进连续冲压成型模具结构

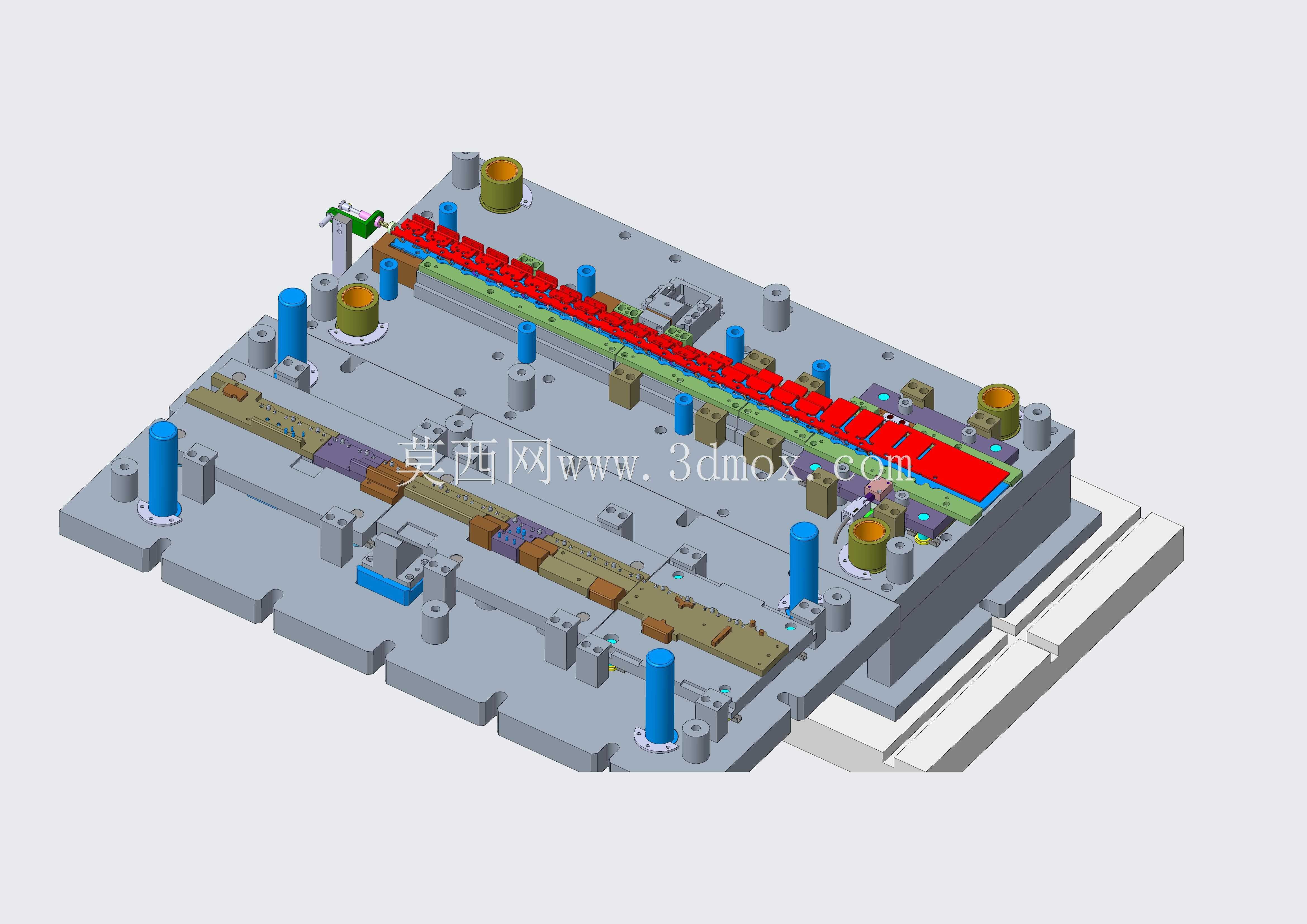

　　这套级进冲压结构主要面向薄金属带料的连续批量冲压生产场景，适配高速冲床的自动化送料线，可在单次冲床行程内完成多道冲压工序，无需人工周转半成品，能大幅提升五金冲压件的生产一致性与加工效率，常见于电子五金、汽车小尺寸冲压件、家电五金配件的量产加工环节。整套模具采用正装式结构布局，上下模座选用高刚性合金钢材加工，保证长期高速冲压下的形位公差稳定性，模座上预留的标准安装槽与定位销孔，可直接适配多数常规吨位开式、闭式冲床的工作台装夹尺寸，安装时仅需对齐设备T型槽位置，通过压板锁紧即可完成固定，无需额外加工过渡连接底座。模具内部沿送料方向依次排布冲裁、折弯、成型、精整等多组工位，各工位之间通过导正销完成料带的精准定位，送料步距误差可控制在0.

　　02mm以内，避免多工位加工时的步距偏移导致的零件报废。上下模之间设置多组独立导柱导套组件，导柱配合面做高频淬火处理，配合间隙控制在微米级，保证合模时的运动同轴度，减少长期冲压带来的导向磨损。料带的导向结构设置在模具进料端与各工位间隙位置，采用浮动导料销结构，开模时导料销顶起料带留出送料空间，合模时导料销下沉压紧料带，避免送料过程中料带剐蹭凸凹模刃口。各凸模采用快换式固定结构，通过压板与锁紧螺丝固定在上模座对应的安装孔内，刃口磨损后可直接拆卸更换，无需拆解整套模具，大幅减少设备停机维护时间。凹模采用镶拼式结构，易磨损的刃口位置单独制作硬质合金镶块，镶块与模框采用小间隙过盈配合，局部损坏时仅需更换对应镶块即可，降低模具维护成本。

　　模具内部设置多组独立的弹性卸料组件，采用矩形弹簧与等高螺栓配合，卸料力沿料带宽度方向均匀分布，避免冲压过程中料带变形翘曲，同时开模时可将卡滞在凸模上的料带顺利脱出，保证连续送料顺畅。模具的出料端设置成品件顶出与吹气落料结构，成型后的零件在最后工位完成与料带的分离后，通过顶杆顶出模面，再由配套的气嘴将零件吹入接料盒，全程无需人工取件，适配全自动化冲压生产线的运行逻辑。整套结构的工位排布经过冲压工艺验证，各工序的冲压力分布均匀，避免偏载导致的模座变形，同时预留了安全检测传感器的安装位置，可接入冲床的安全控制系统，出现送料不到位、叠料等异常情况时可自动触发停机保护。
