十工位级进冲压模具结构设计

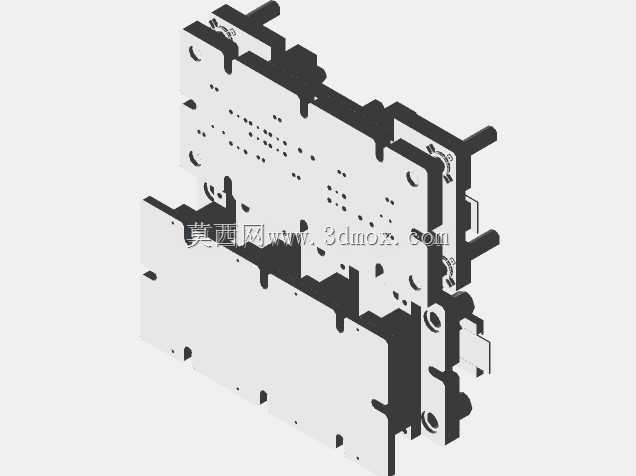

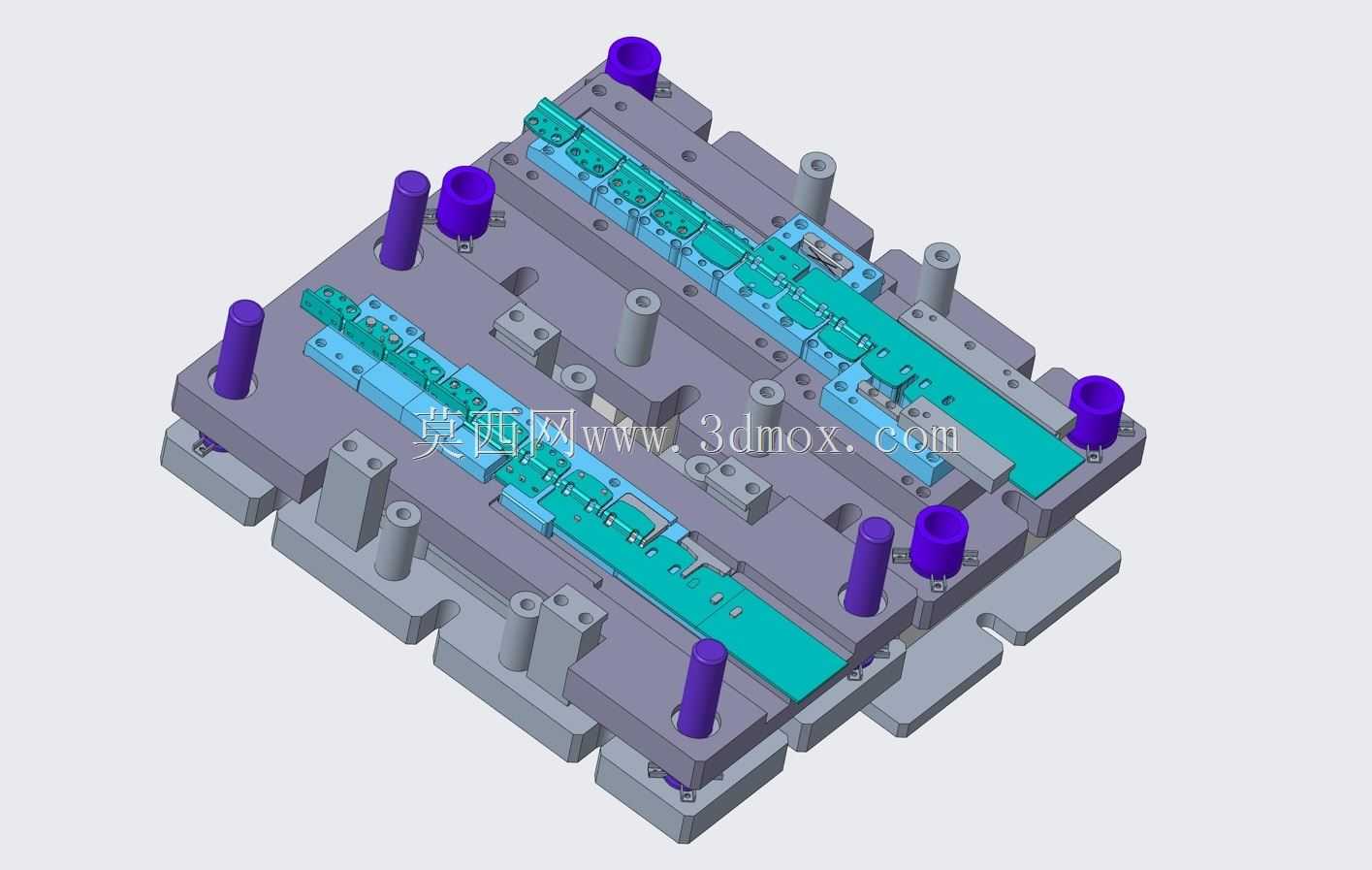

　　这套十工位级进模主要应用于五金薄板零件的连续大批量冲压生产场景，适配常规开式、闭式机械压力机的安装接口，可直接搭载在自动化冲压产线上配合送料机构完成无人化连续作业，覆盖电子接插件、小型家电五金结构件、汽车轻量化金属卡扣类零件的生产需求，相比单工序模能将单条产线的人工配置压缩七成以上，生产节拍稳定在每分钟一百二十次到一百八十次区间，零件成型精度的批次一致性远高于分散工序加工方案。从结构设计逻辑来看，整套模具采用双导向结构布局，上下模座之间配置四组独立导柱导套组件，所有导柱均采用过盈配合压入下模座，导套配套储油槽实现长期自润滑，保证连续冲压过程中上下模的合模精度控制在0.02毫米以内，避免长期冲裁磨损导致的凸凹模间隙偏移。

　　模座本体选用45号钢调质处理，硬度控制在HB220-250区间，兼顾结构刚性与加工便利性，所有成型工位的凸模、凹模镶块均采用快换式结构设计，通过挂台与内六角螺钉独立固定在对应安装垫板上，单个工位易损件更换无需拆解整套模具，可将停机维护时间压缩到十五分钟以内。十步工位的排布遵循冲裁、成型、分离的工艺顺序，前三个工位完成导正孔冲制、外形余料冲裁、局部压筋预成型，中间四个工位依次完成折弯、打凸、翻边、整形工序，后两个工位完成侧孔冲切与外形精修，最后一个工位实现成品与料带的切断分离，每个工位之间设置独立的弹压卸料板，卸料力通过矩形矩形弹簧均匀分配，避免薄料带在送进过程中出现翘曲、移位问题。安装边界方面，

　　整套模具的闭合高度适配常规25吨到63吨压力机的安装参数，上下模座的安装槽、压板台位置完全符合机床T型槽的通用间距标准，模座侧面预留误送料检测传感器的安装孔位，可直接接入冲床的安全控制系统，一旦出现料带送进位置偏差就会触发紧急停机，避免模具损坏。所有成型工位的入模圆角都经过抛光处理，减少料带流动过程中的阻力，折弯工位配套独立的顶料销，保证成型后零件不会卡在凹模腔内，配合末端的压缩空气吹气通道可将成品零件直接吹入预设的收料盒内，无需人工取件。整套结构在设计时充分考虑了长期冲压的疲劳强度问题，所有受力集中的垫板位置都做了圆角过渡处理，凸模固定端预留足够的承压面积，避免小直径凸模在连续冲裁过程中出现断裂、崩刃问题，卸料板上对应每个凸模的位置都配置了小导套导向，进一步提升细小凸模的抗偏载能力。
