CA6140车床配套螺旋齿轮箱结构设计

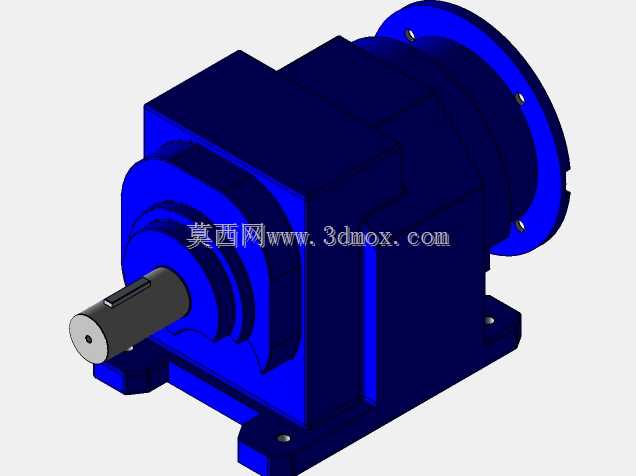

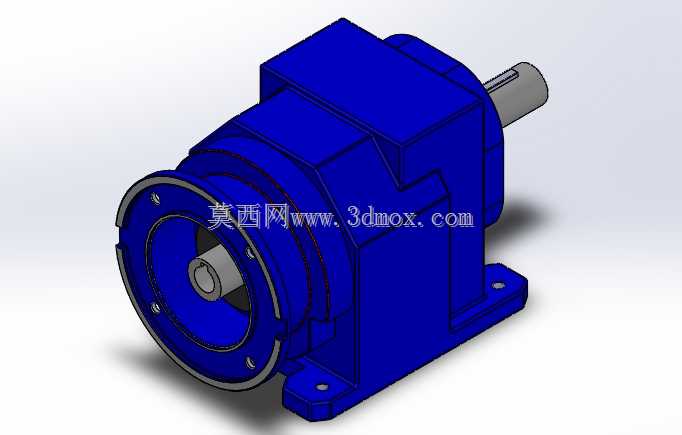

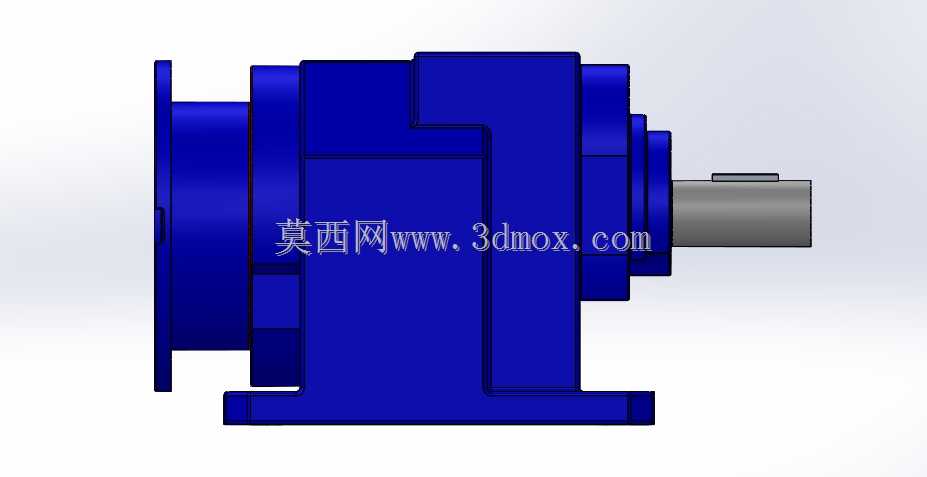

　　这款螺旋齿轮箱主要适配CA6140普通车床的进给传动系统，作为车床主轴与进给拖板之间的动力传递核心部件，承担着转速匹配、扭矩放大的核心作用，在实际机床运行中，可将主轴输出的高转速低扭矩动力，通过螺旋齿轮副的啮合传动转换为适配进给机构需求的低转速大扭矩输出，保障车削加工时进给动作的平稳性与承载能力。从结构设计来看，整体采用一体式铸铁箱体构型，输入侧采用法兰式安装接口，可直接与车床主轴箱的输出端定位对接，安装止口的同轴度公差控制在0.02mm以内，能有效避免传动过程中的偏载磨损问题；输出侧采用伸出轴结构，轴端预留标准键槽，可通过联轴器直接连接进给光杠或丝杠，传动路径短、刚性充足。箱体底部设置带安装孔的支撑脚，

　　安装孔位的中心距与CA6140车床床身的预留安装位完全匹配，安装时无需额外改制床身结构，可直接替换原有同规格齿轮箱部件，降低设备维护的改造成本。内部采用螺旋齿轮传动构型，相比直齿齿轮传动，啮合重合度更高，传动过程中冲击更小、噪音更低，适合车床连续长时间车削作业的工况需求，齿轮副的模数、齿宽参数经过载荷校核，可满足常规钢件、铸铁件车削时的最大进给扭矩需求，不会出现打齿、传动打滑等失效问题。箱体的外形轮廓做了圆角过渡处理，既避免铸造应力集中，也能减少安装过程中的磕碰划伤，箱体上预留的油位观察、注油、放油位置符合机床日常维护的操作习惯，日常换油、油位检查无需拆解周边部件，维护便捷性较好。在建模过程中，所有配合面的尺寸公差、

　　形位公差都按照机床行业的通用设计规范设定，齿轮参数符合国标渐开线圆柱齿轮的精度要求，装配关系完整还原实际装配流程，可直接用于机床维修的备件测绘、传动系统改进设计的参考，也可作为机床传动结构教学的演示模型使用，帮助从业者理解机床进给传动的布局逻辑与齿轮箱的设计要点。
