台式电脑主机轴流散热风扇结构设计

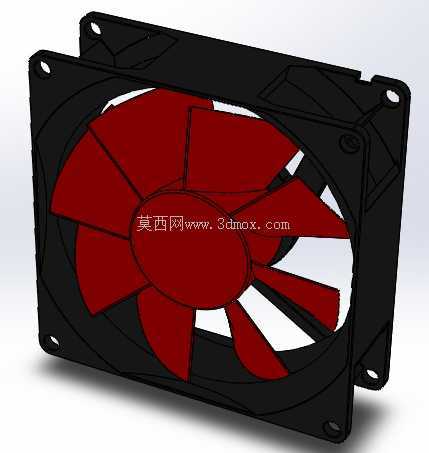

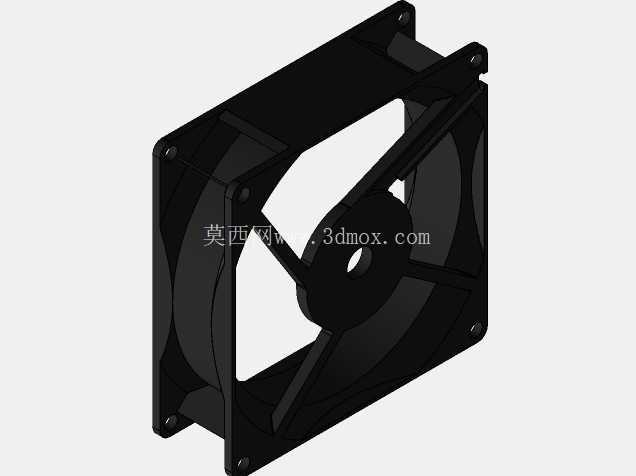

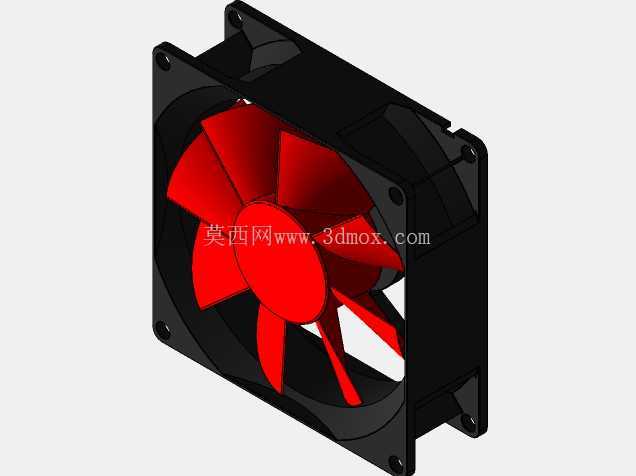

　　这套轴流散热风扇的三维结构，面向台式计算机内部强制风冷场景搭建，覆盖机箱进排风、CPU散热器配套、电源风道辅助、工控机柜局部散热等实际使用位置，核心作用是驱动空气沿轴向穿过发热元器件排布区域，把芯片、供电模组、存储硬件工作产生的热量持续带走，避免密闭机箱内热堆积触发硬件降频。建模时先从安装边界入手，外框采用标准方形注塑轮廓，四角预留沉头安装孔位，孔位间距匹配市面通用机箱风扇位规格，边框厚度控制在常规机箱侧板与散热鳍片之间的预留间隙内，不会出现安装后与内存条、主板供电散热装甲干涉的问题；框体中心预留电机容纳腔，四周通过多根径向加强筋连接外框与电机座，筋条位置特意避开扇叶旋转扫掠区域，同时尽可能降低筋条对进风气流的阻挡。

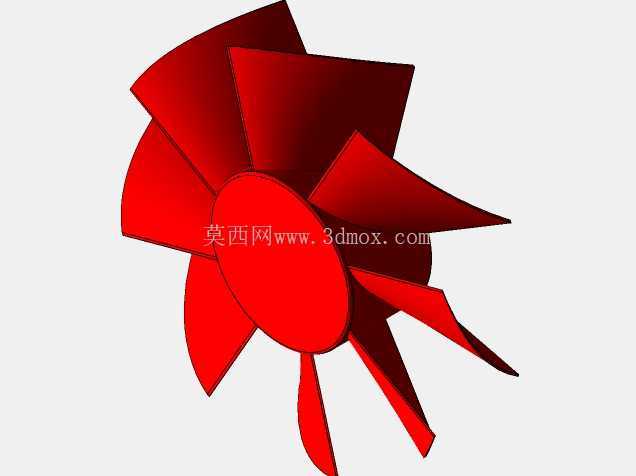

　　扇叶部分采用大倾角后掠翼型曲面，七片叶片沿轮毂周向均匀分布，叶根与圆形轮毂做圆角过渡，消除注塑成型时的应力集中，叶尖与外框内壁保留均匀微小间隙，既避免旋转过程中刮蹭框体，又能减少叶尖间隙的气流回流损失。轮毂内部预留无刷直流电机的安装空间，可嵌入定子绕组、轴承与驱动电路板，轮毂端面做封闭造型，减少气流在轮毂中心区域形成紊流。结构设计阶段同步校核了整机装配逻辑：外框四角的安装孔兼容自攻螺丝与橡胶减震钉两种固定方式，框体两侧预留的卡扣位可匹配防尘网、风扇调速支架等扩展附件；扇叶旋转域与外框、电机座的间隙全部做干涉检查，所有薄壁位置的厚度符合注塑件生产的拔模与壁厚均匀要求，不会出现局部壁厚过大导致的缩痕缺陷。

　　从风道适配角度看，这款方形轴流风扇既可以单独安装在机箱面板的通风位，也可以多颗组合堆叠形成串联增压风道，在高负载工控主机、游戏台式机这类发热密度较高的设备里，能够稳定维持定向气流，把机箱内部热空气快速排出，建模完整还原了外框、扇叶、轮毂的全部配合关系，可直接用于散热结构选型验证、注塑件结构拆解与风冷系统布局参考。
