多瓣式被动全向移动轮结构设计

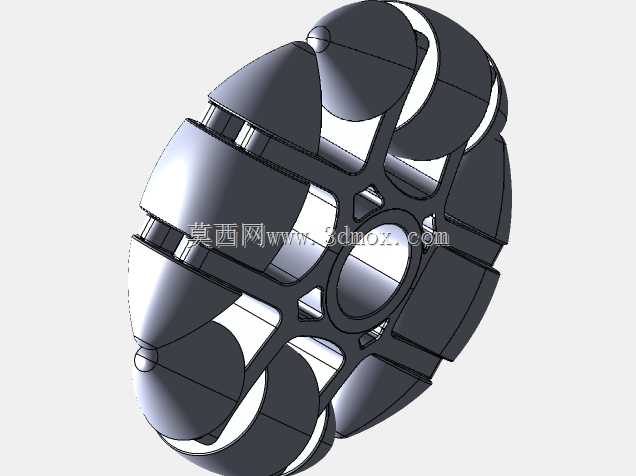

　　这款被动全向轮的结构设计，核心围绕平面内任意方向无滑移移动的需求展开，区别于传统定向轮、万向脚轮的运动逻辑，不需要额外设置转向舵机结构，仅依靠自身轮体的几何构型就能实现横向、斜向、旋转等多自由度移动，在AGV底盘、服务机器人、自动化仓储转运设备、轻型物料输送台的行走机构中应用广泛。从结构组成来看，轮体分为中心轮毂与外缘接触瓣两部分，中心轮毂设置标准安装轴孔，孔位周边做了加厚加强筋设计，能够在承受径向载荷时分散应力，避免长期交变载荷下出现轮毂开裂的问题；外缘均匀分布的弧形接触瓣，每个瓣体的轮廓都经过运动学仿真校核，保证轮体滚动过程中至少有两个接触瓣与支撑面保持贴合，不会出现传统麦克纳姆轮在小辊子间隙处的颠簸卡顿问题。

　　接触瓣之间预留的间隙，是为了避免轮体斜向移动时相邻瓣体发生运动干涉，每个瓣体的接触曲面都做了等半径圆弧设计，保证接触摩擦系数均匀，不会因为接触角度变化出现驱动力波动。设计过程中优先考虑了安装兼容性，中心轴孔的尺寸适配常规的6mm、8mm、12mm标准输出轴，轮毂端面预留的沉孔位置可以直接配合紧定螺钉完成轴与轮体的固定，不需要额外加工定制连接法兰，轮体整体外径控制在100mm、125mm两个常用规格区间，宽度不超过40mm，能够直接适配现有多数小型移动机器人的底盘安装空间，不需要重新调整底盘轮距与安装支架尺寸。接触瓣的曲面设计没有采用外置小辊子的结构，而是采用一体化成型的瓣状结构，避免了小辊子轴承进灰、卡滞的问题，在无尘车间、

　　实验室洁净环境下使用时不会因为辊子磨损产生碎屑，同时整体结构的抗冲击性能更好，在遇到地面小幅度凸起、接缝时，瓣体的弧形轮廓能够平滑过渡，不会出现硬冲击导致的轮体跳动。实际选型应用中，这类被动全向轮不需要额外配置转向驱动结构，配合三个或四个轮组对称布置，仅通过不同轮组的转速差就能实现底盘的全向移动，相比传统舵轮回转的移动方案，能够节省至少30%的底盘安装空间，同时转向时没有最小转弯半径限制，在狭窄的仓储通道、实验室操作台周边等空间受限的场景下，移动灵活性优势非常明显。需要注意的是，这类轮体的接触特性决定了它更适合平整的环氧地坪、瓷砖、硬质PVC地面使用，在松软、凹凸落差超过2mm的地面上，接触瓣的贴合度会下降，容易出现打滑问题，

　　设计选型时需要根据实际使用场景的地面条件匹配对应的轮体材质，常规工况下采用POM或尼龙材质即可满足耐磨与低噪音需求，有防静电要求的场景可以更换为导电ABS材质，重载场景下可以在接触瓣外缘包覆聚氨酯层提升摩擦系数与承载能力。
