紧凑型30mm直径玩具用小型直流电机结构

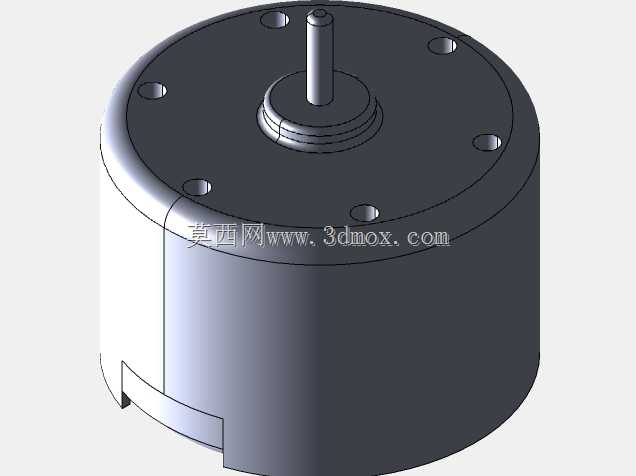

　　做小型创意项目和玩具结构设计的时候，选型最头疼的就是动力件的尺寸匹配，很多时候结构留给动力的空间卡得很死，既要够输出扭矩带动传动结构，又不能超出安装边界挤占其他功能件的位置，这款直径30mm的小型直流电机，就是针对这类紧凑安装场景做的结构设计。从实际应用场景来看，这类小直径电机覆盖的范围很广，从桌面级小型创意装置、学生课程设计的传动演示结构，到量产的小型电动玩具、DIY爱好者制作的小型行走机构、旋转展示台，甚至是小型自动给料的微型送料结构，都能用到这类规格的动力件，它的输出轴直径为2mm，刚好匹配市面上绝大多数小型塑料齿轮、同步带轮的安装孔径，不需要额外做轴套转接就能直接装配，能省掉很多二次加工的麻烦。从设计思路上看，这款电机走的是紧凑平衡路线，没有盲目追求大扭矩把机身做长，也没有为了极致缩小体积牺牲输出稳定性，机身采用圆柱型外壳结构，端盖上均匀布置了6个安装孔位，安装孔的位置围绕输出轴呈圆周均布，不管是用螺丝直接锁附在结构安装面上，还是用配套的橡胶减震圈做嵌入式固定，都能找到合适的固定点位，不会出现孔位对不上需要重新打孔改结构的问题。输出轴的伸出长度做了适配性设计，既不会因为轴伸太短导致齿轮装到位后卡到端盖，也不会因为轴伸太长在运转时出现径向晃动，轴根位置做了阶梯限位结构，装配传动件的时候可以直接顶到限位台阶，不需要反复测量调整安装位置，能大幅提升装配效率。从安装边界来看，这款电机的机身外径严格控制在30mm，

　　设计安装位的时候只要预留出直径31mm的圆柱安装空间，深度匹配机身长度就可以完成装配，端盖上的安装孔中心圆直径经过统一规划，和市面上同规格的30系微型电机安装孔位完全兼容，做产品迭代的时候可以直接替换同尺寸的其他型号电机，不需要重新修改整个安装结构的模具或者3D打印件尺寸。在实际结构选型的时候，这类电机的固定方式也比较灵活，除了端盖螺丝锁附的方式，也可以利用圆柱型的机身做抱紧式固定，比如用两个半圆弧的塑料抱紧箍把电机机身夹住锁在结构件上，这种固定方式不需要在电机端面上拧螺丝，适合那些端盖外侧需要留空间装其他零件的紧凑结构。从功能特性上看，这款电机的机身外壳采用薄壁拉伸结构，在保证结构强度的前提下尽可能减轻自身重量，

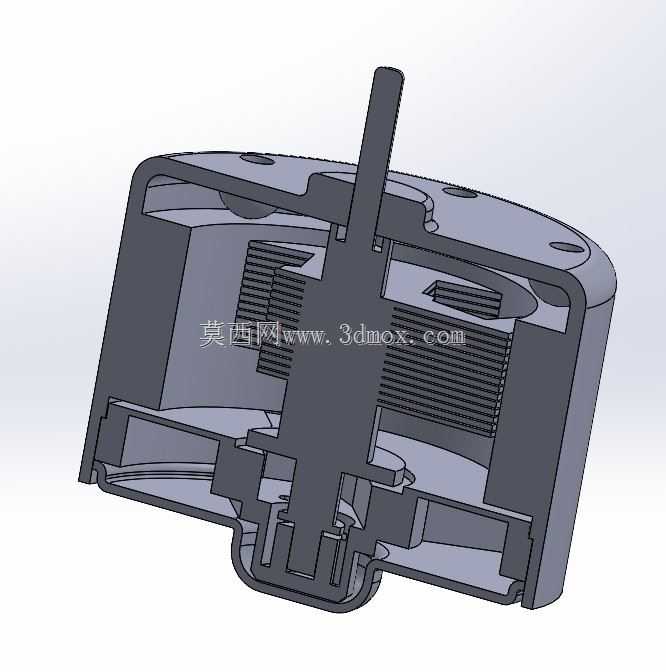

　　做小型行走类玩具的时候，过重的电机会导致整机重心偏移，增加行走轮的负载，这款电机的重量控制在同尺寸规格里的较低水平，搭配小型减速齿轮组的时候，能带动自重300g以内的小型结构平稳行走，不会出现起步卡顿或者负载堵转的问题。端盖和机身的配合位置做了定位止口，装配的时候端盖不会出现径向偏移，保证输出轴和机身的同轴度，减少运转时的径向跳动，运转时的噪音也能控制在较低水平，用在桌面级的小型装置上不会产生明显的噪音干扰。很多DIY爱好者做小型结构的时候，经常会遇到电机轴和传动件配合打滑的问题，这款电机的输出轴做了滚花处理，塑料齿轮压装到轴上之后，滚花结构会嵌入塑料件内壁，就算频繁正反转也不会出现齿轮和轴相对滑动的情况，

　　不需要额外打顶丝或者点胶固定，对小批量制作和DIY场景非常友好。在做结构排布的时候，这款电机的尾部没有凸起的接线端子或者其他突出结构，整个机身除了输出轴之外都是等直径的圆柱面，安装的时候尾部可以直接贴紧结构内壁，不需要额外给尾部预留避让空间，能最大化利用有限的结构空间，比如做小型圆柱形的手持电动装置的时候，电机可以直接塞到圆柱外壳内部，外壳内壁和电机机身之间只需要留0.5mm的装配间隙就可以，不会出现尾部卡壳装不进去的问题。另外这款电机的出线位置做了侧置设计，不是从尾部正中心出线，排布线路的时候可以把线材沿着机身侧面走线，不需要在尾部预留线材弯折的空间，进一步压缩轴向的安装尺寸，对于轴向尺寸卡得特别紧的结构来说，这个设计细节能解决很多空间排布的难题。在实际测试适配的时候，这款电机搭配不同模数的小直径齿轮都能顺畅传动，比如常用的M0.3、M0.5模数的塑料齿轮，内孔2mm的规格都可以直接压装，不需要扩孔或者加轴套，搭配小型蜗轮蜗杆结构做直角传动的时候，也能保证输出轴和蜗杆的同轴度，不会因为轴的跳动导致蜗轮蜗杆啮合卡顿、磨损加快的问题。对于做小型教具设计的从业者来说，这款电机的尺寸刚好适合做结构演示模型，比如搭建小型传送带、简易升降机、旋转广告牌这类教学演示结构，尺寸小巧不会让整个模型显得笨重，输出扭矩也足够带动演示用的轻质结构件，运转平稳不会出现抖动导致演示效果打折扣。
