多触角趣味创意机械摆件结构设计

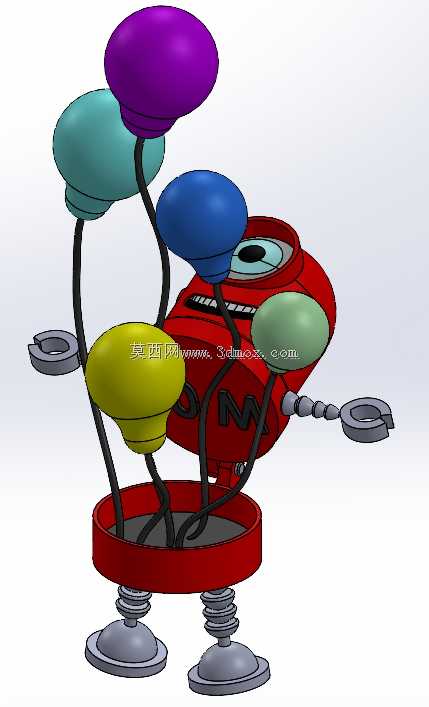

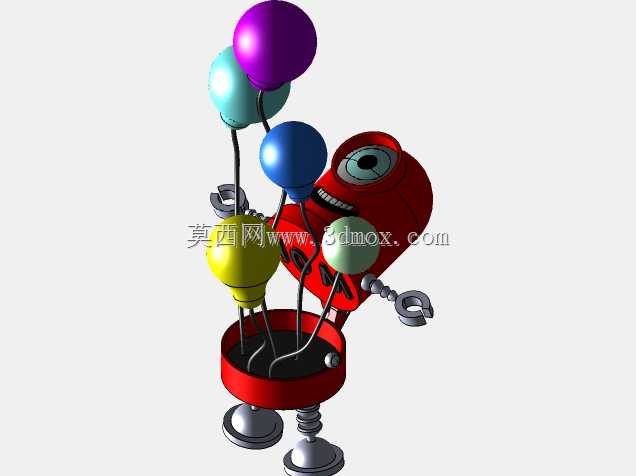

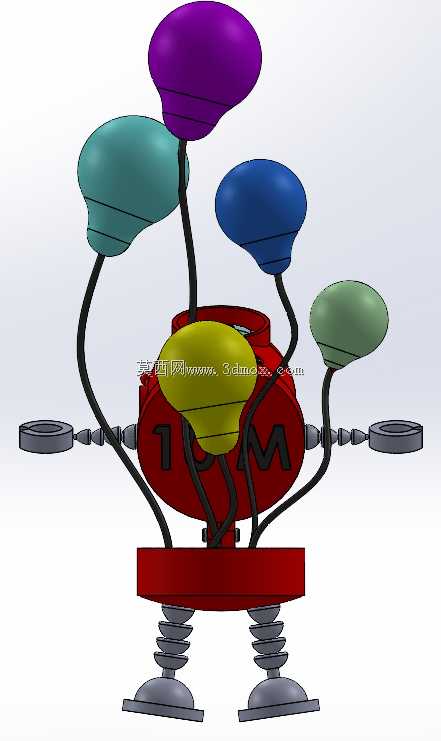

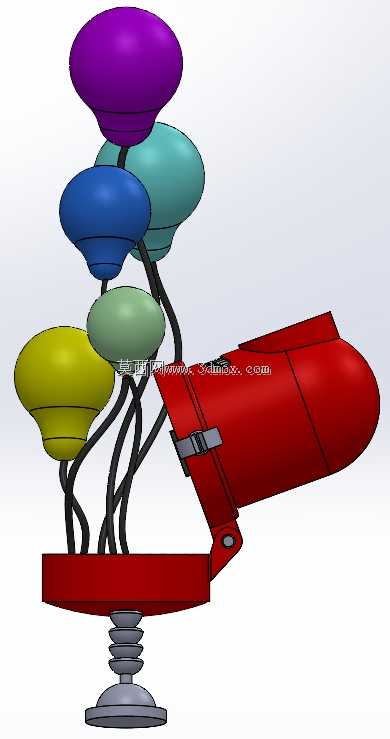

　　这款创意机械结构摆件的设计初衷，是探索机械结构在趣味文创场景下的落地可能性，跳出传统工业机械只面向生产场景的设计思路，把机械传动、结构支撑的逻辑融入趣味造型中，可作为桌面文创摆件、机械科普展示教具使用，也能为创意机械设计、仿生结构研发提供造型参考。从结构设计逻辑来看，主体采用红色舱体式基座作为核心承载件，基座底部设置两组弹簧支撑脚，弹簧下端搭配圆形金属质感脚垫，这种结构既可以让整体摆件具备轻微的晃动缓冲能力，避免硬质接触导致的漆面磨损，也能通过弹簧的形变特性，让摆件在受到轻微触碰时产生小幅晃动，增强互动趣味性。基座上方延伸出五根不同长度的柔性支撑臂，每根支撑臂顶端搭配不同色彩的椭球形触点端盖，支撑臂采用内置金属丝、

　　外包柔性材质的结构设计，可根据展示需求手动调整支撑臂的弯曲角度，改变各个触点端盖的空间位置，适配不同的展示场景需求。主体舱体侧面设置单眼造型的观察窗结构，两侧延伸出带分段关节的机械臂，末端搭配环形磁吸端件，可吸附小型金属配件，拓展摆件的交互功能。设计过程中，首先确定整体的安装边界，整体高度控制在220mm以内，基座最大直径150mm，支撑臂完全展开后的最大横向宽度为280mm，可适配常规桌面展示台、文创展架的摆放空间，不会占用过多展示面积。结构受力方面，重点校核了弹簧支撑脚的承重参数，根据整体摆件的重量（约380g），选取线径1.2mm、中径8mm、有效圈数6圈的碳素弹簧钢丝作为支撑弹簧，既保证足够的支撑强度，

　　不会出现长期放置后的弹簧塑性变形，也能保留合适的弹性系数，让晃动幅度控制在合理范围内，避免幅度过大导致摆件倾倒。支撑臂的内置金属丝选用直径2mm的铝丝，兼顾可弯折调整的塑形能力和足够的结构强度，调整角度后不会出现回弹下垂的问题，顶端的椭球形端盖采用卡扣式结构与支撑臂连接，方便后期更换不同造型的端盖配件，拓展摆件的造型多样性。舱体内部预留了小型配重块的安装空间，可根据实际摆放需求添加配重，降低整体重心，进一步提升摆放稳定性，两侧的分段机械臂采用球铰连接结构，每个关节都可实现30度范围内的角度调整，末端的环形端件内置钕铁硼小磁片，可吸附回形针、小型金属徽章等物件，强化摆件的实用交互属性。在实际应用场景中，

　　这类结构既可以单独作为文创产品量产，也可以把多触点支撑、弹簧缓冲底座、可调整关节臂的结构逻辑，移植到工业检测探头支架、小型桌面工作台灯、多工位物料拾取夹具等工业产品的设计中，把趣味设计中验证过的结构可靠性，复用在实际工业生产场景里，降低全新结构的研发试错成本。
