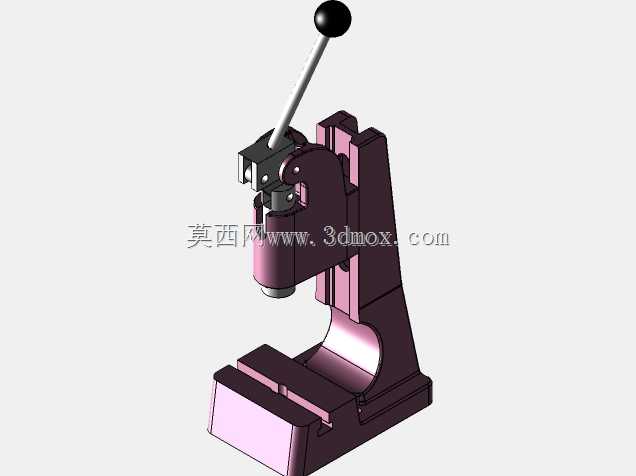

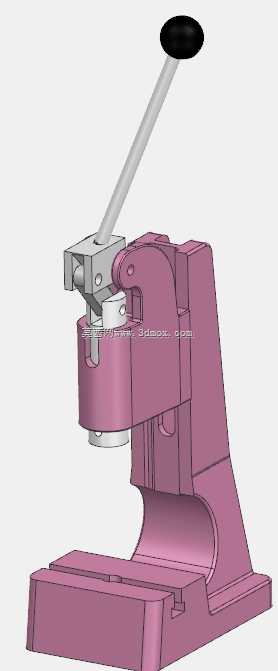

手动台式压力机结构设计三维数模

　　这款手动台式压力机的三维数模，完整还原了小型手动压装设备的全部结构细节，可直接用于小零件压装工位的布局参考、工装改制设计以及教学演示场景。从实际应用场景来看，这类小型手动压力机多用于电子元器件引脚压接、小型五金件铆接、薄料片材冲裁、轴承小过盈装配、试样压制成型等工位，常见于五金维修车间、电子装配产线、学校金工实训教室、小型五金加工门店，不需要外接气源电源，放置在工作台面上即可操作，适配小批量、低频次的压装作业需求，相比大型气动、液压压力机占用空间更小，操作门槛更低，作业时无额外能耗。

　　从功能特性来看，该设备采用杠杆式手动施力结构，长操作手柄通过铰接结构连接压头驱动组件，依托杠杆放大原理放大操作人员的手部施力，可输出满足小型压装作业的压力，压头部分设置有竖直导向结构，保证压头下行过程中始终保持竖直方向运动，避免压装过程中出现偏载导致工件压歪、零件损伤的问题；底座为一体式铸造结构样式，台面预留有工装安装槽位，可根据不同作业需求更换定制压头、定位工装，适配不同规格的工件加工需求，机身与底座采用刚性连接结构，可承受压装过程中的反作用力，避免作业时机身出现晃动、形变。

　　设计思路上，该结构优先考虑操作便捷性与结构刚性，将铰接支点设置在机身中上位置，手柄操作高度适配成年操作人员站立操作的舒适区间，压头行程控制在小型零件压装的常用范围内，避免过长无效行程增加操作幅度；机身采用弧形过渡的箱式结构，在减轻整体重量的同时保证结构刚性，避免压装时机身出现应力集中导致开裂；操作手柄末端设置防滑握套，提升操作时的握持稳定性，避免施力过程中出现打滑问题。

　　从安装边界与尺寸适配来看，该设备整体为台式安装结构，底座尺寸适配常规工作台的摆放空间，不需要额外打地脚螺栓固定，放置在平整工作台面即可使用；压头中心到机身立面的距离满足小型工件的放置空间需求，可容纳常规尺寸的小型工装夹具，压头到底座台面的最大开口高度适配常见小型压装工件的高度范围，不需要额外垫高即可完成多数常规小零件的压装作业；所有运动铰接位置都预留了润滑间隙，可定期加注润滑脂降低铰接磨损，延长设备使用寿命，整体结构没有复杂的传动组件，后期维护仅需要定期检查铰接销轴的磨损情况、紧固连接螺栓即可，维护成本极低。
