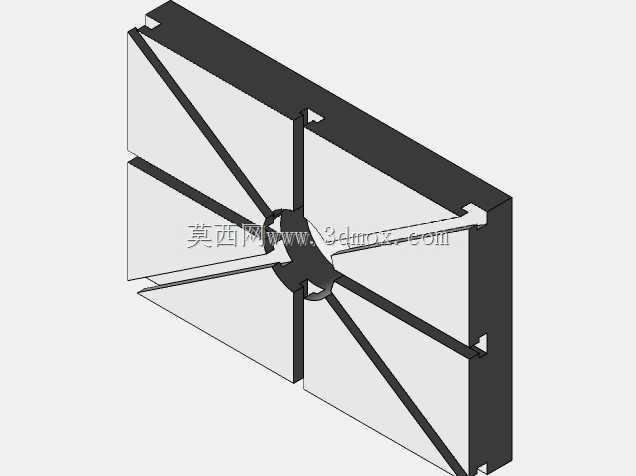

16吨冲床配套自动送料上料装置结构

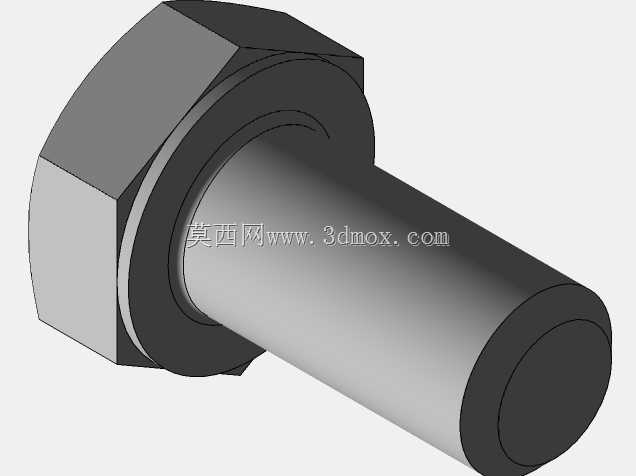

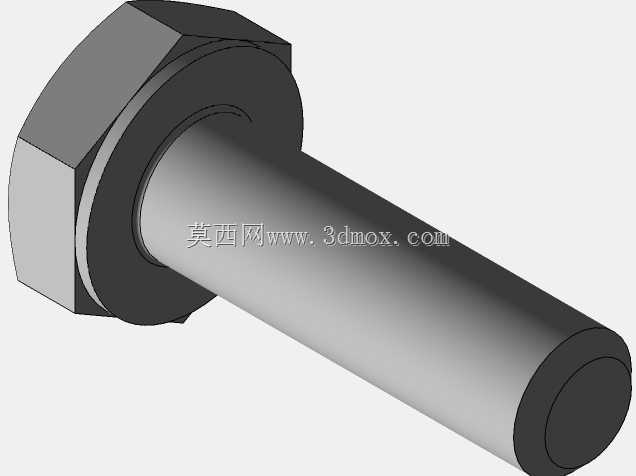

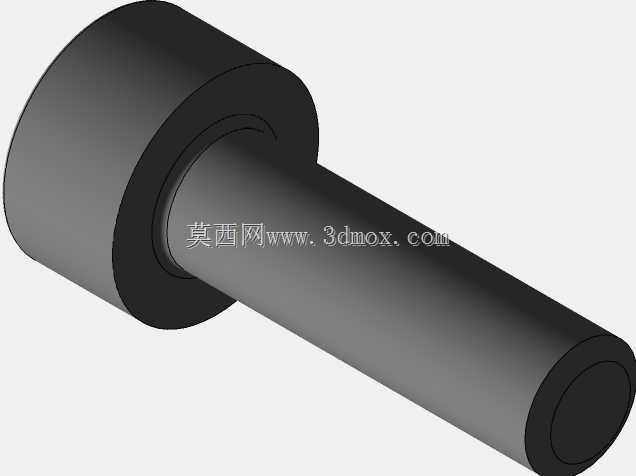

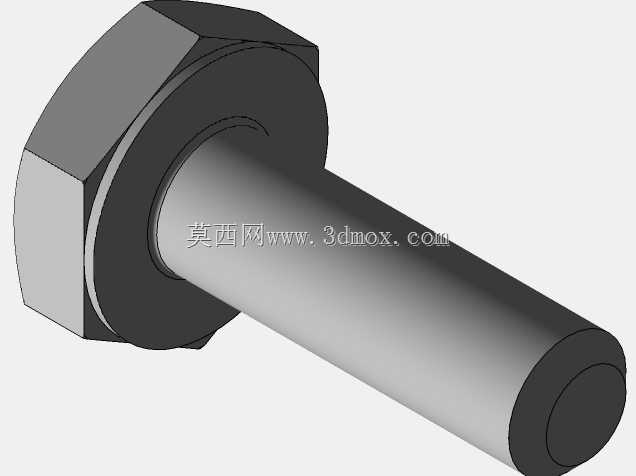

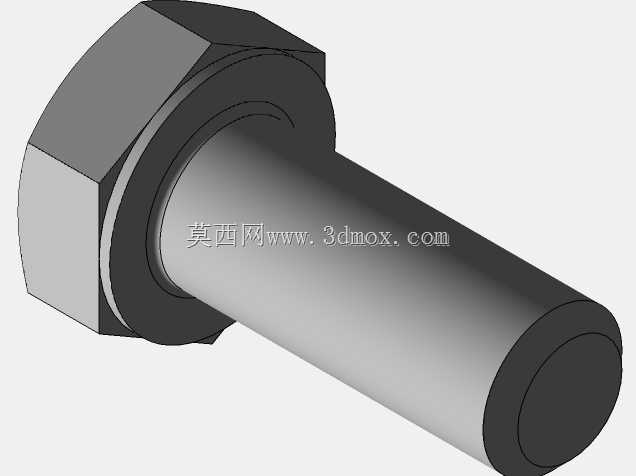

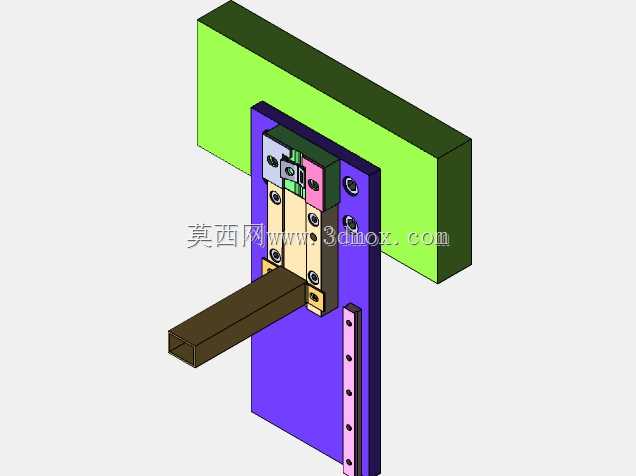

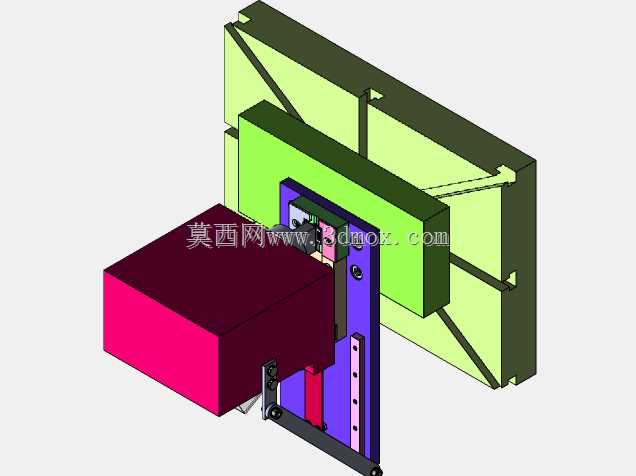

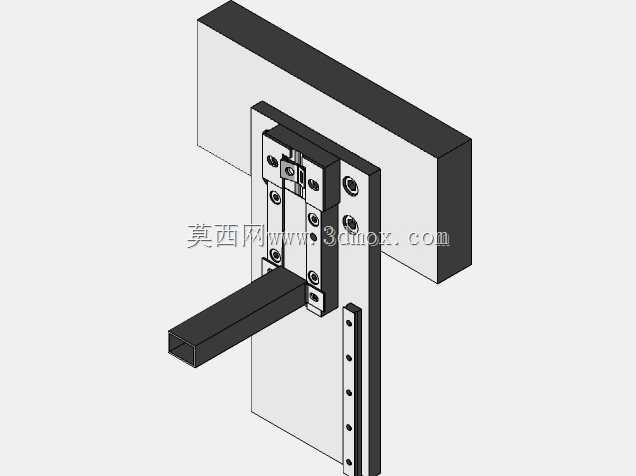

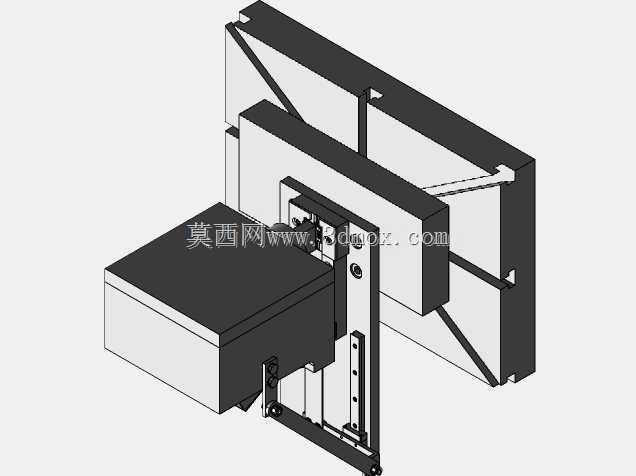

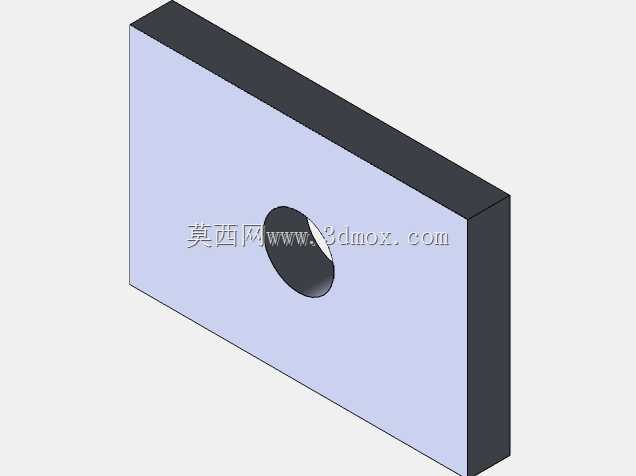

　　这套送料装置主要配套16吨公称力的开式冲床使用，覆盖小型五金冲压件的连续加工场景，在电子接插件、小型五金垫片、家电小金属配件的冲压生产线上，可完全替代人工手动送料动作，从根源上避免操作人员手部进入冲床作业危险区的安全隐患，同时稳定送料节拍，消除人工送料的位置偏差、送进距离不一致问题，将单台冲床的连续作业效率提升三成以上。整套装置采用贴装式安装思路，无需改动原有冲床的床身结构、曲轴传动组件，直接依托冲床工作台侧方的安装平面做固定，安装基准面与冲床工作台面平行度公差控制在0.05mm以内，避免长期运行出现送料偏移、部件偏磨的问题。装置的横向送料行程覆盖0-120mm区间，可适配宽度150mm以内的卷料、片料送进需求，

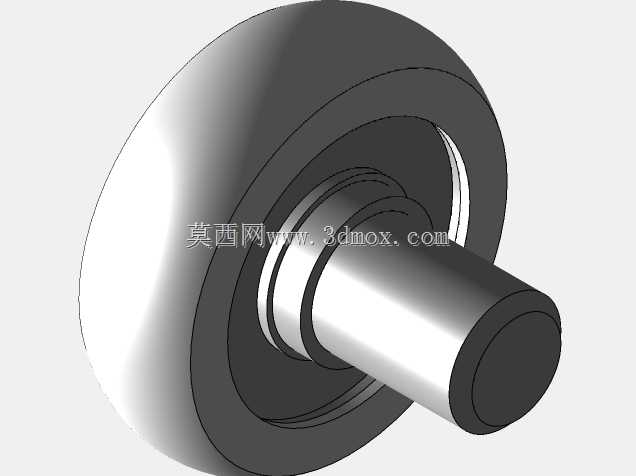

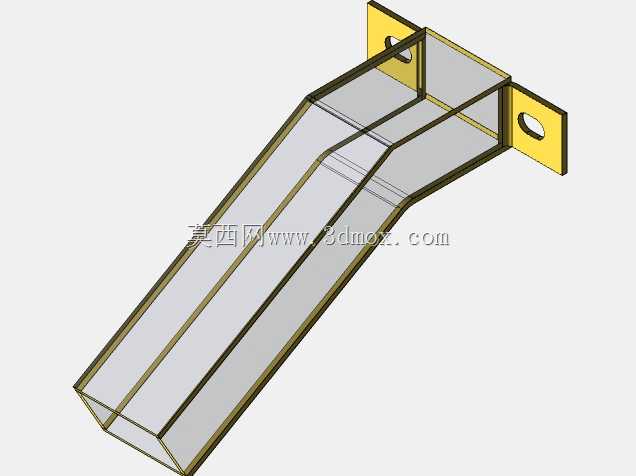

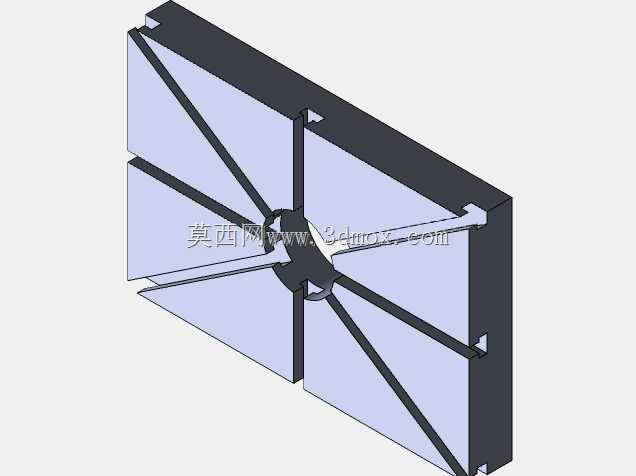

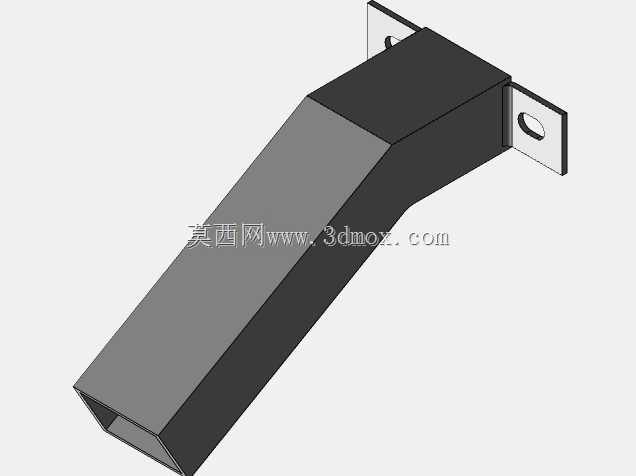

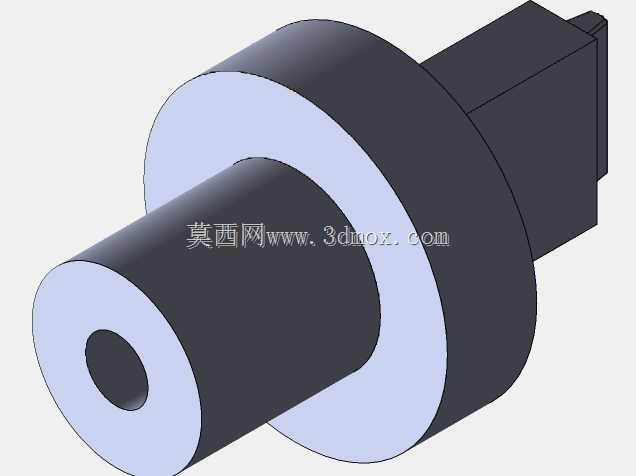

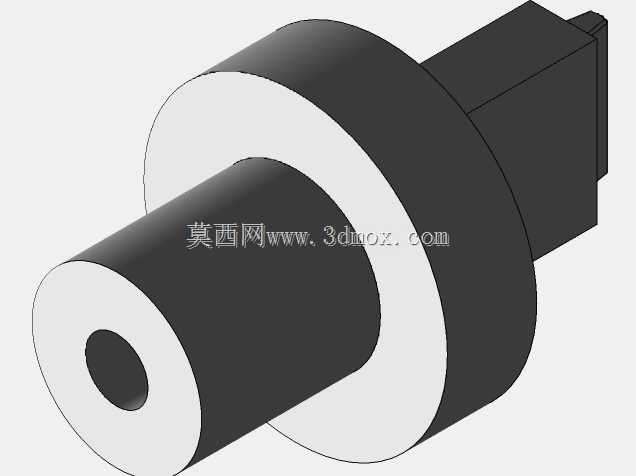

　　垂直方向的抬料高度预留15mm余量，既能顺畅完成料带的步进送进，也不会因抬升量过大造成料带拉扯变形。结构设计上，送料的驱动动作可直接对接冲床曲轴的输出端做同步传动，也可搭配独立的伺服驱动单元实现送料节拍的独立调整，送料辊的压紧力采用可调式弹簧结构，针对不同厚度的金属料带可灵活调整压紧力度，既不会因压力过大刮伤料带表面，也不会因压力不足出现送料打滑、步距不准的问题。料架部分采用倾斜式承托结构，可承托单垛重量50kg以内的片料或者卷料料盘，承托板表面做耐磨处理，降低料带送进过程中的摩擦阻力，侧向导料板的间距可根据料带宽度做无级调整，适配不同规格的加工原料。整套装置的外形轮廓在冲床侧方的延伸尺寸控制在400mm以内，

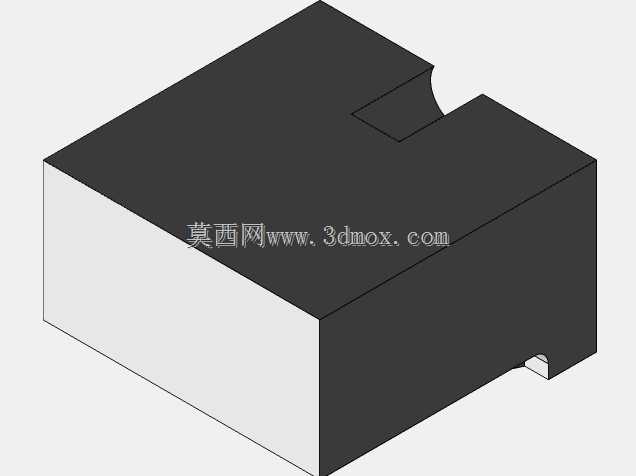

　　不会占用过多的车间作业空间，也不会干涉冲床原有模具的更换、设备日常检修操作，各运动副均预留润滑注油点位，日常维护时可直接完成注油保养，无需拆解主体结构。送料终端的定位挡块采用硬质合金镶件结构，长期受料带冲击也不会出现磨损变形，保证送料位置的重复定位精度稳定在±0.02mm以内，满足高精度冲压件的加工精度要求。
