4号冲头配套手动箱体冲压执行机构

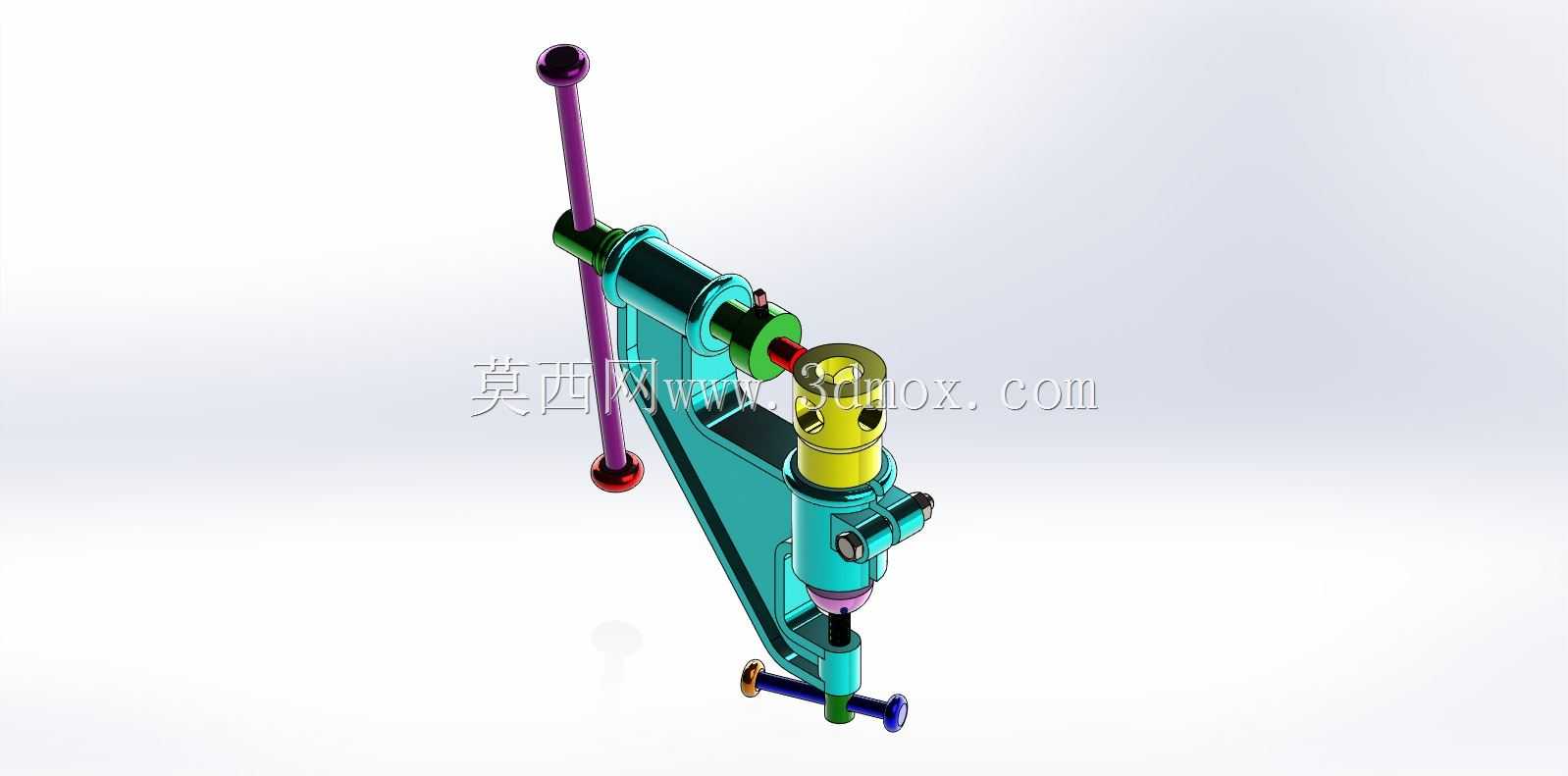

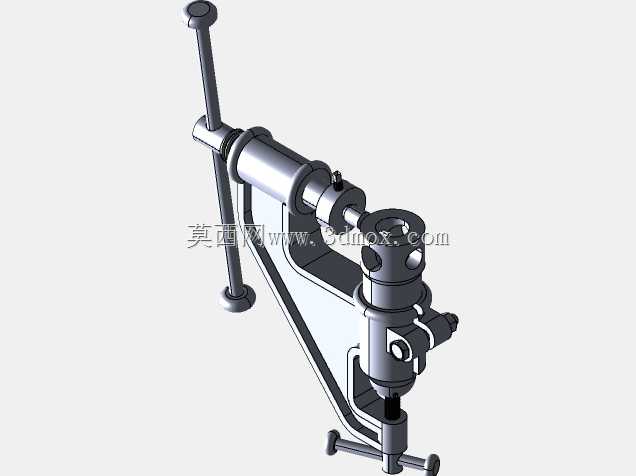

　　在小型五金件加工、箱体类零件小批量试制的车间场景里，这类手动冲压执行机构的应用频次并不低，它不需要配套复杂的气源、液压站管线，仅靠人工操作长力臂杆就能完成冲裁、压装、浅成型工序，很适合维修车间、小批量打样工位、教学实训场景使用，相比大型冲压设备，它的占地空间极小，不需要做专门的设备基础，台钳夹持或者螺栓固定在常规钳工工作台面上就能投入使用。从结构设计逻辑来看，这套机构采用了杠杆增力的传动路径，长操作杆的力臂长度经过匹配计算，操作人员施加在杆端的力经过杠杆放大后传递到冲压主轴，配合4号规格冲头，能对薄钢板、铝合金薄板类箱体零件完成冲孔、压铆、局部压凸等加工动作，主轴部分设置了导向套结构，保证冲头下行过程中的同轴度，

　　避免冲头偏载啃伤工件或者出现崩刃问题。机构的主体支架采用了一体式弯板结构，既承担传动部件的安装定位作用，又作为冲压过程中的承力构件，支架上的安装孔位预留了足够的调节空间，可以根据不同箱体零件的加工高度，调整冲压主轴的初始行程位置，适配不同高度的工装定位底座。操作杆两端设置了防滑握持端，操作人员施力时不会出现打滑脱手的问题，主轴的复位依靠内置的弹性元件完成，冲压动作结束后操作杆会自动回弹到初始位置，不需要手动抬杆复位，能有效提升连续小批量加工的操作效率。从安装边界来看，整套机构的底座安装尺寸适配常规钳工工作台的T型槽间距，不需要额外加工转接板就能完成固定，机构的横向最大外伸尺寸控制在合理范围内，

　　加工时工件的摆放空间不会被机构本体过多占用，针对箱体类零件的侧壁加工场景，支架的开口尺寸预留了足够的避让空间，箱体零件可以顺利伸入冲压工位，不会和支架本体发生干涉。在实际选型适配时，这类手动冲压机构常用来完成配电箱壳体、小型设备控制箱、仪表箱体的局部冲压工序，相比大型冲压设备的换模调试成本，它可以快速更换不同规格的冲头，适配不同孔径、不同压装规格的加工需求，对于小批量多品种的箱体加工场景来说，能大幅降低设备投入成本与调试准备时间。结构上的各个连接销轴都设置了润滑注油点，日常维护只需要定期加注润滑脂就能保证传动顺畅，不会出现卡滞问题，所有外露的传动部件都做了安全距离设计，操作时操作人员的手部不会被卷入传动间隙，符合手动加工工位的安全操作要求。
