起重作业用三角结构吊钩组件设计

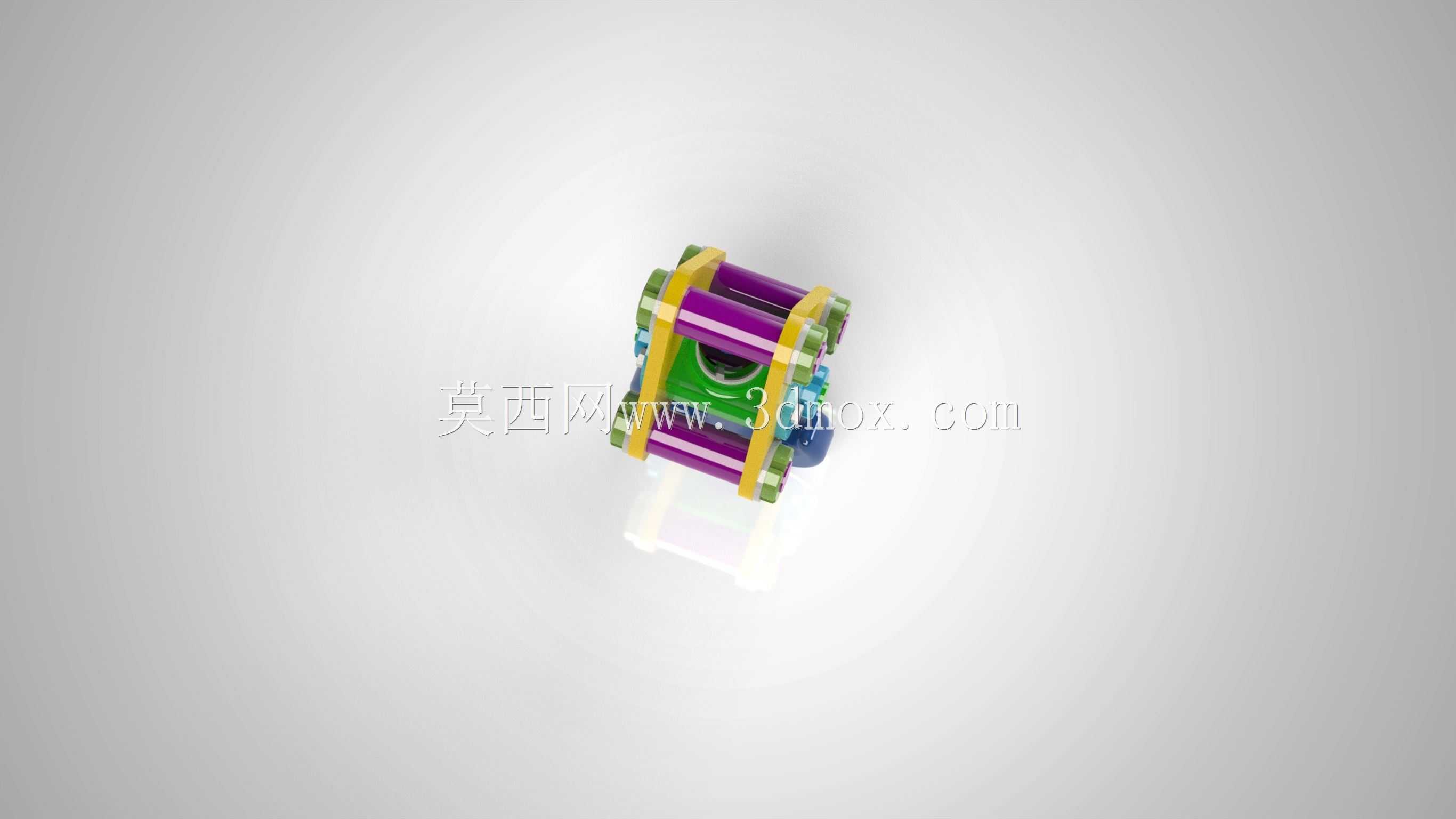

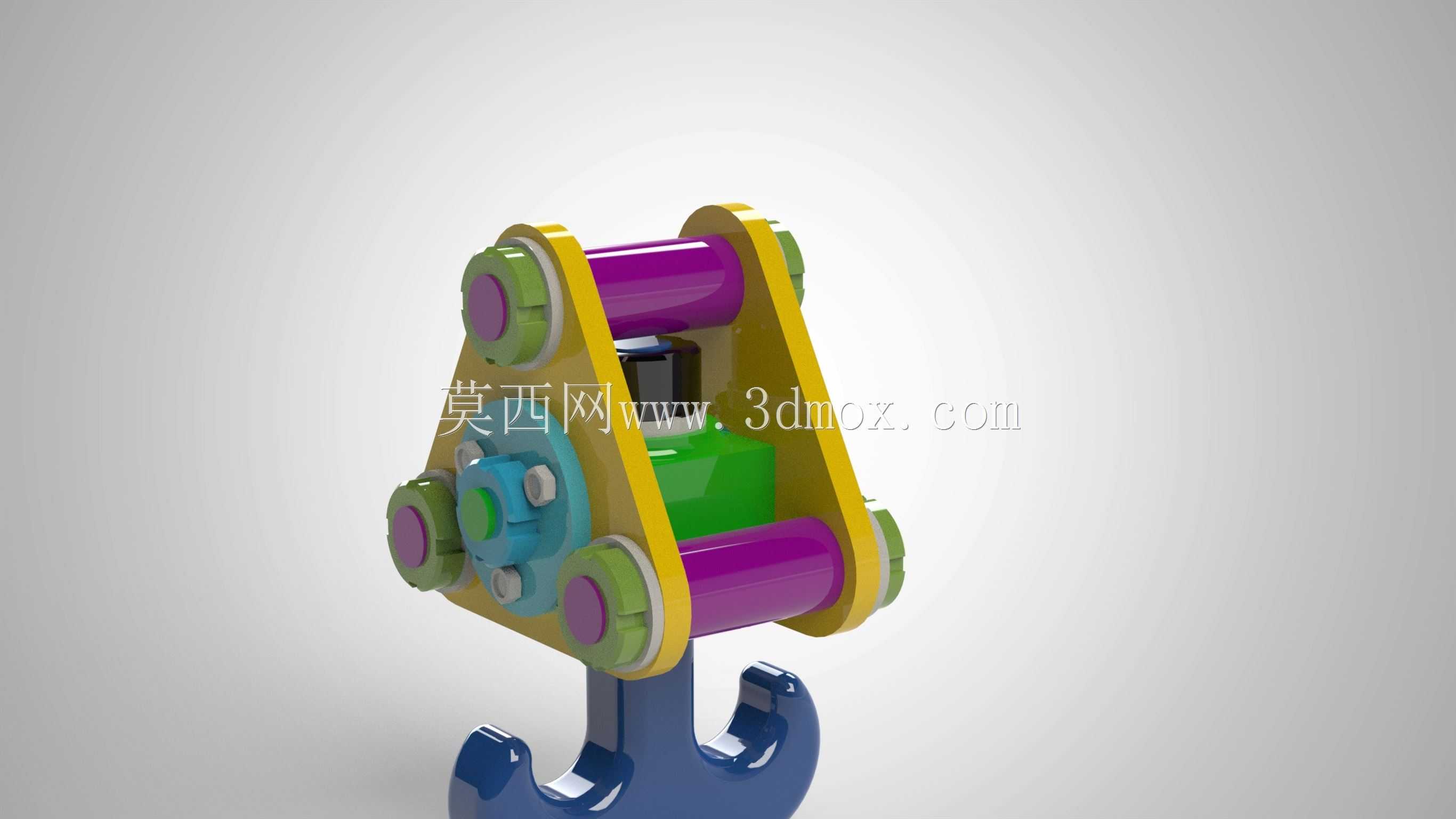

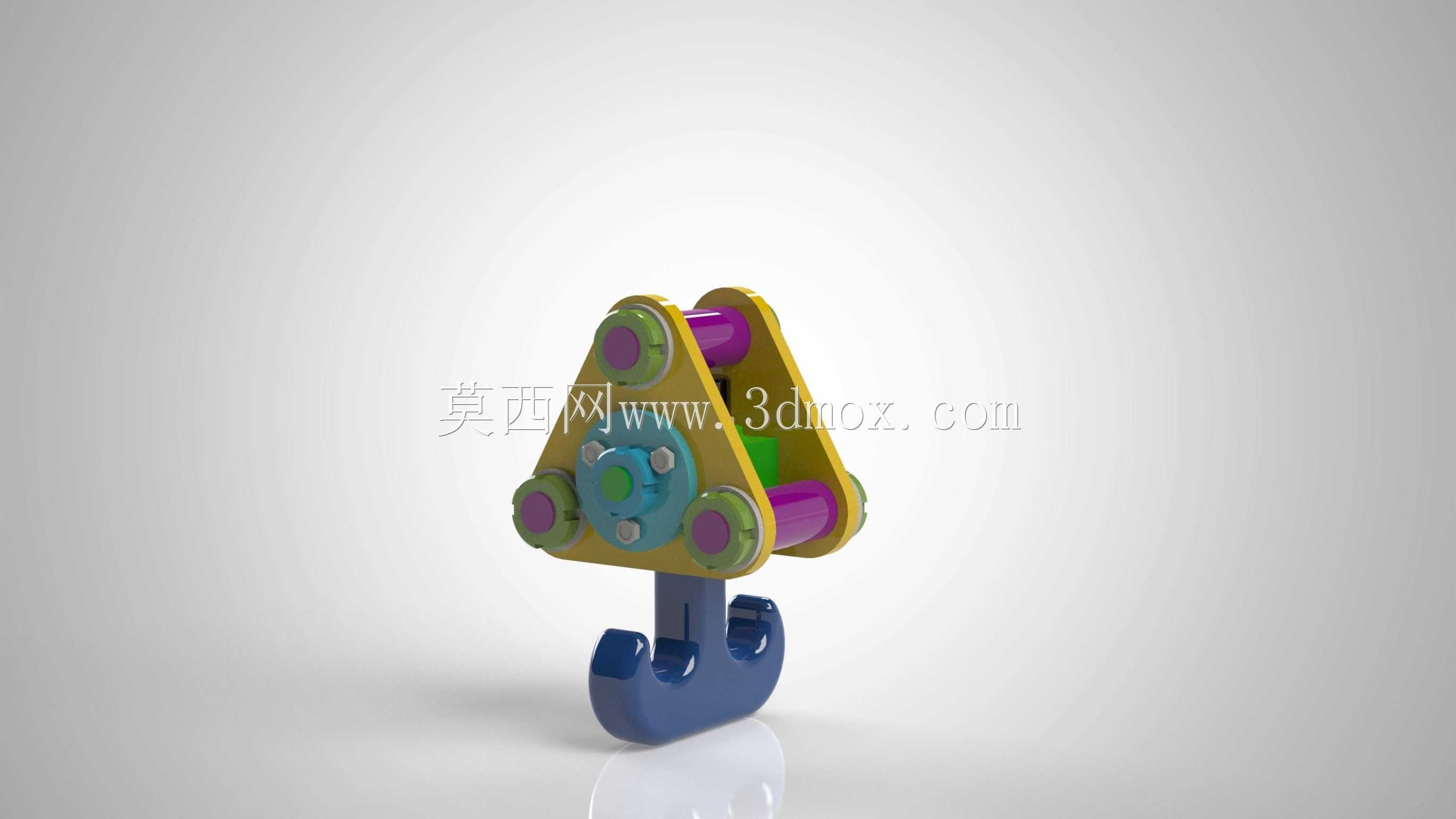

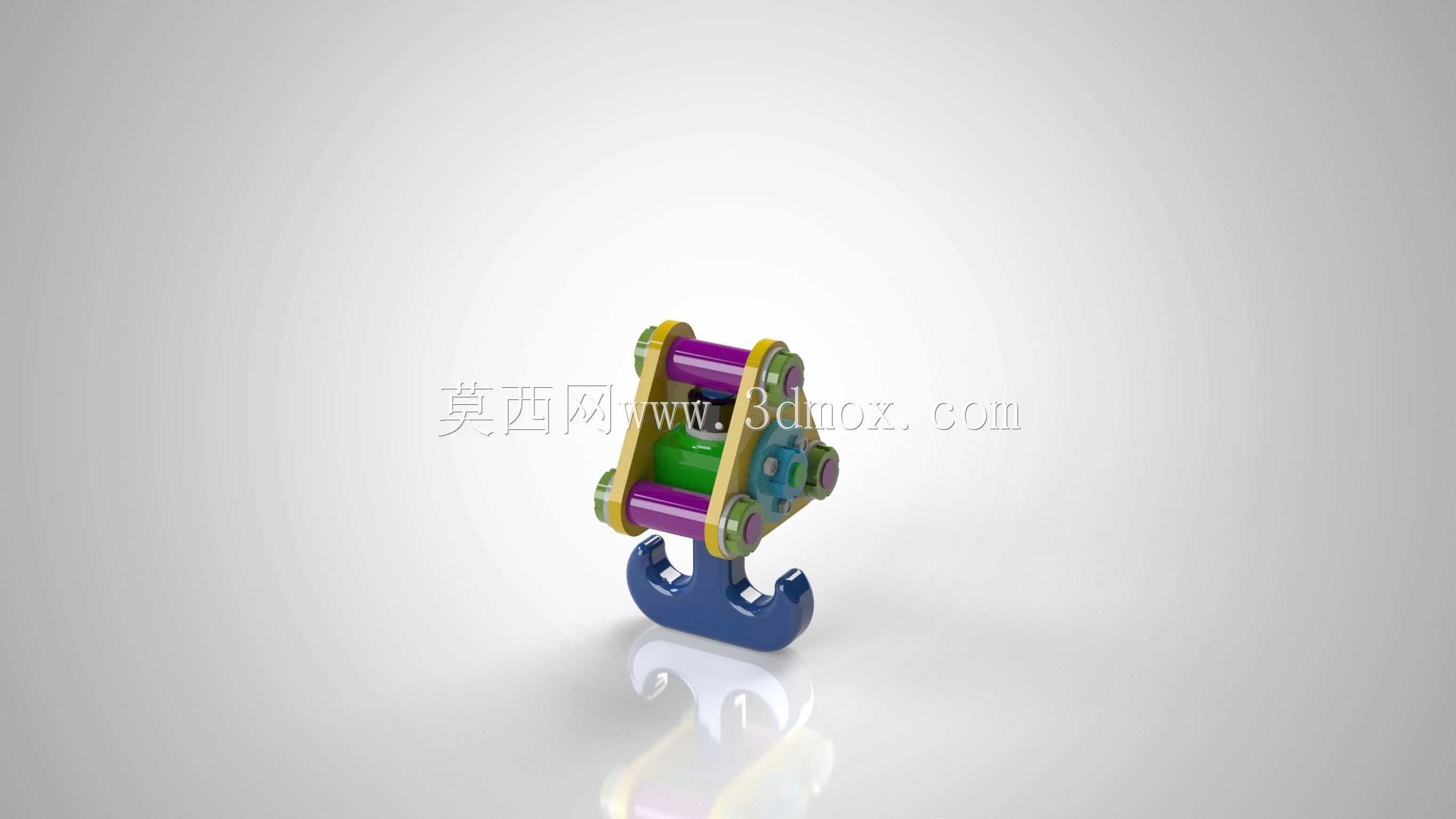

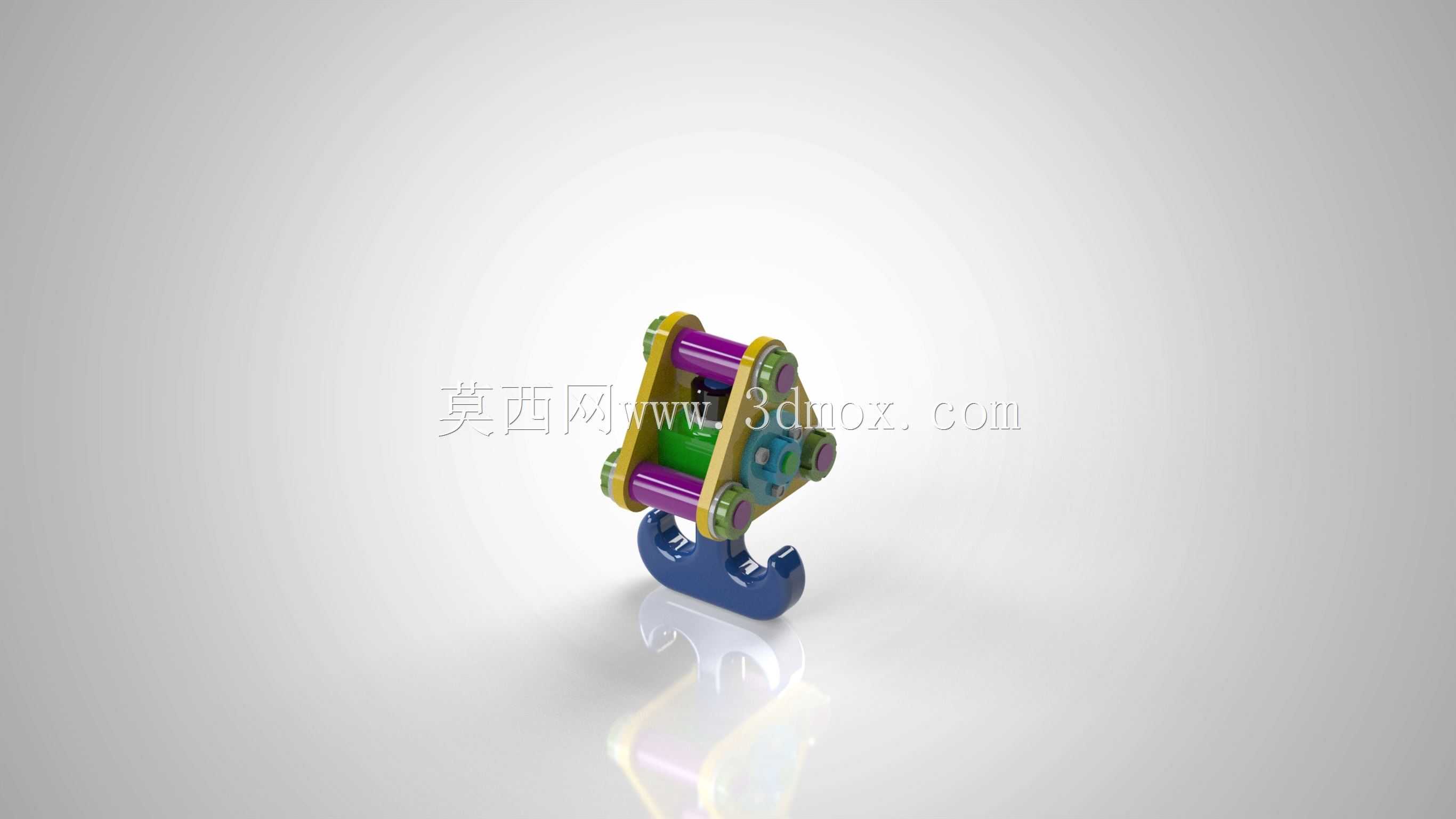

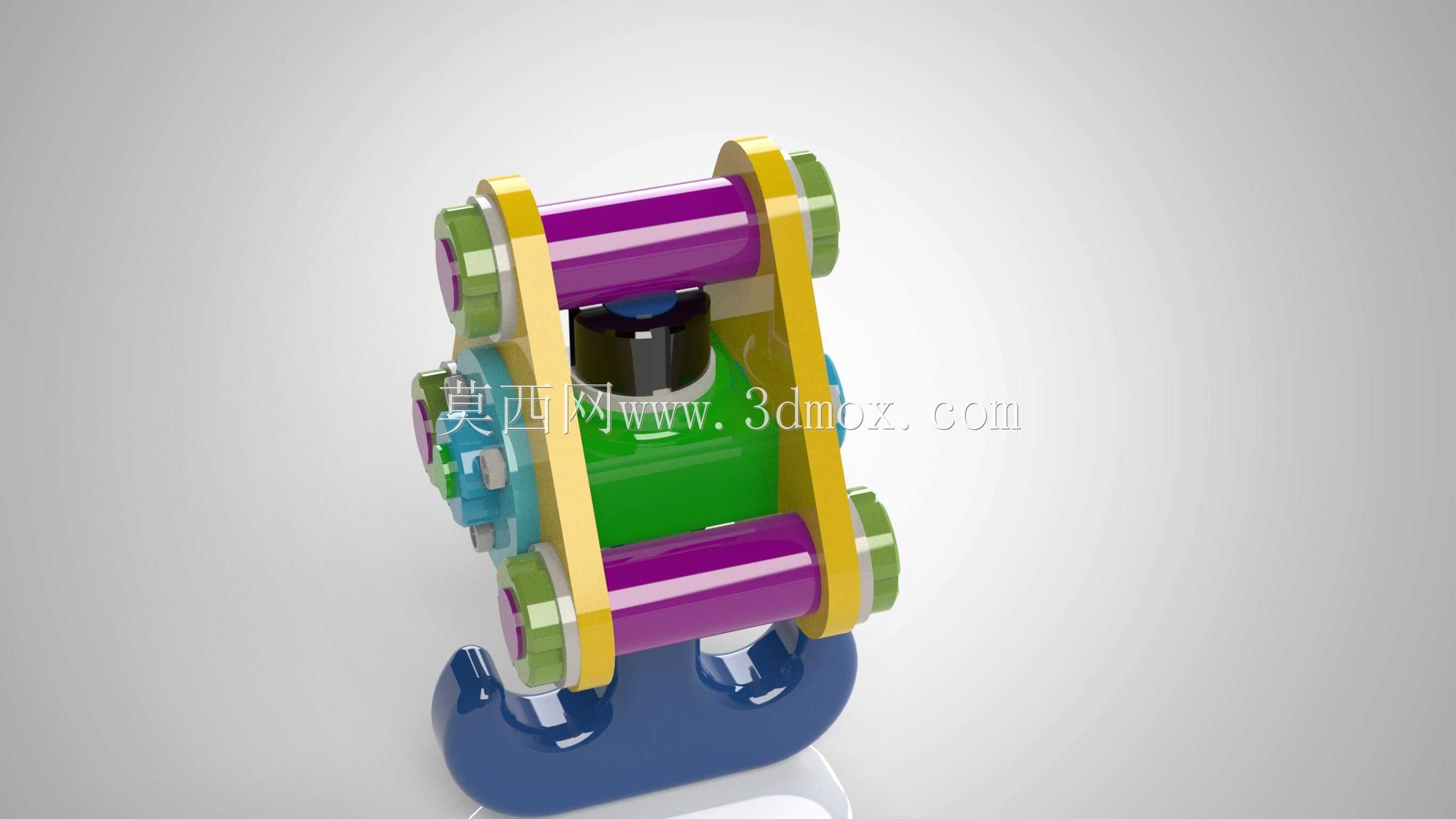

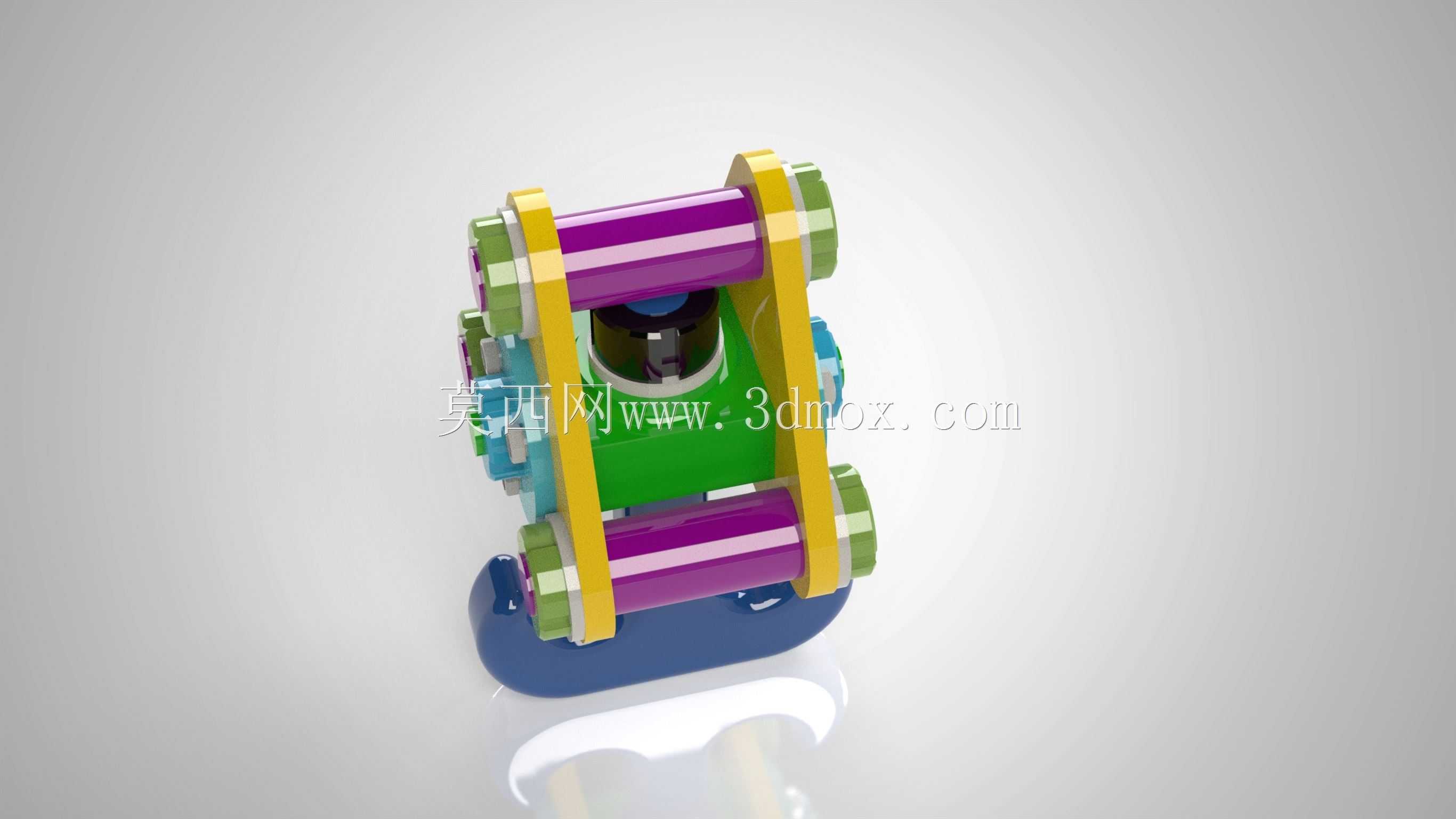

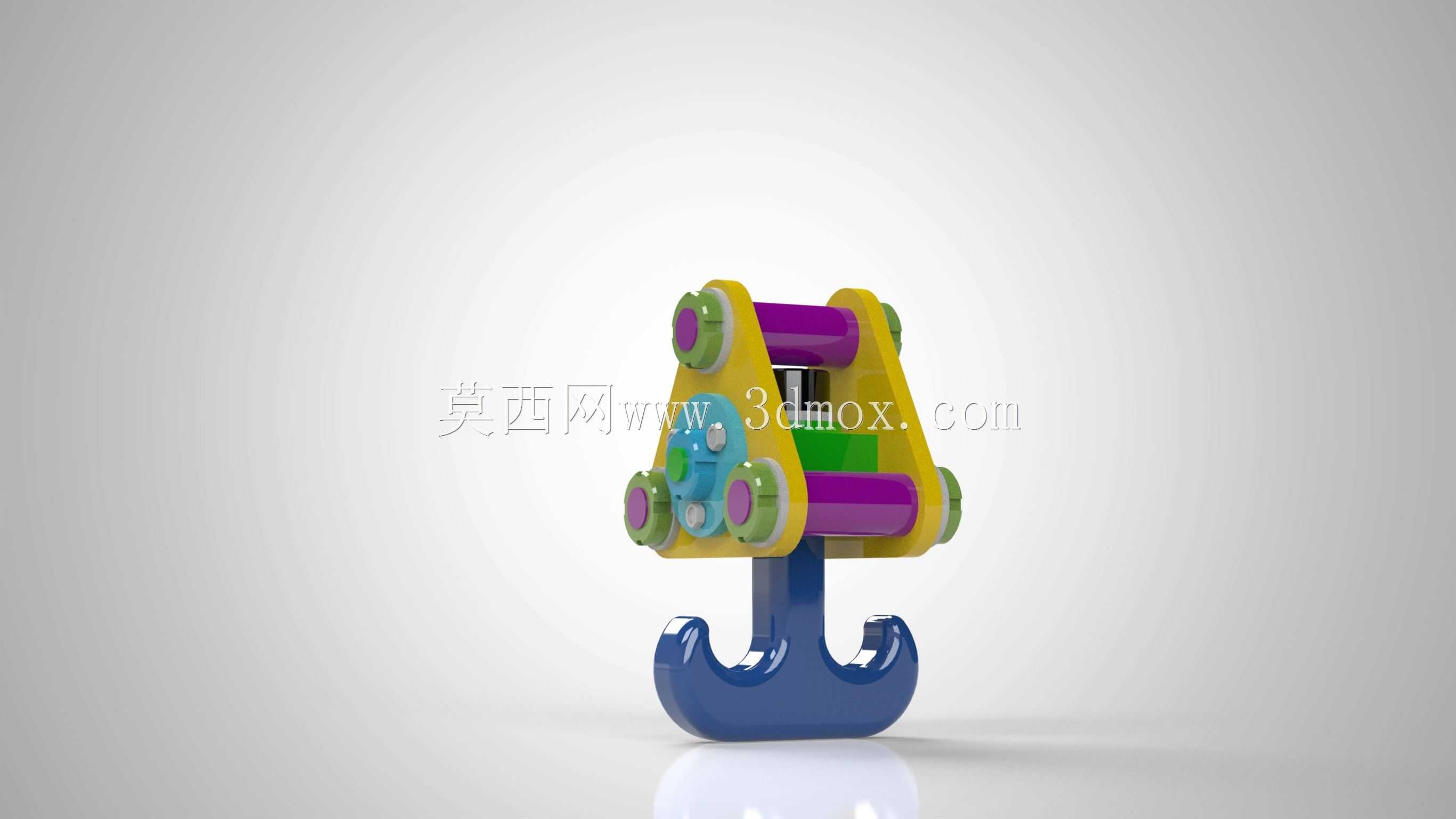

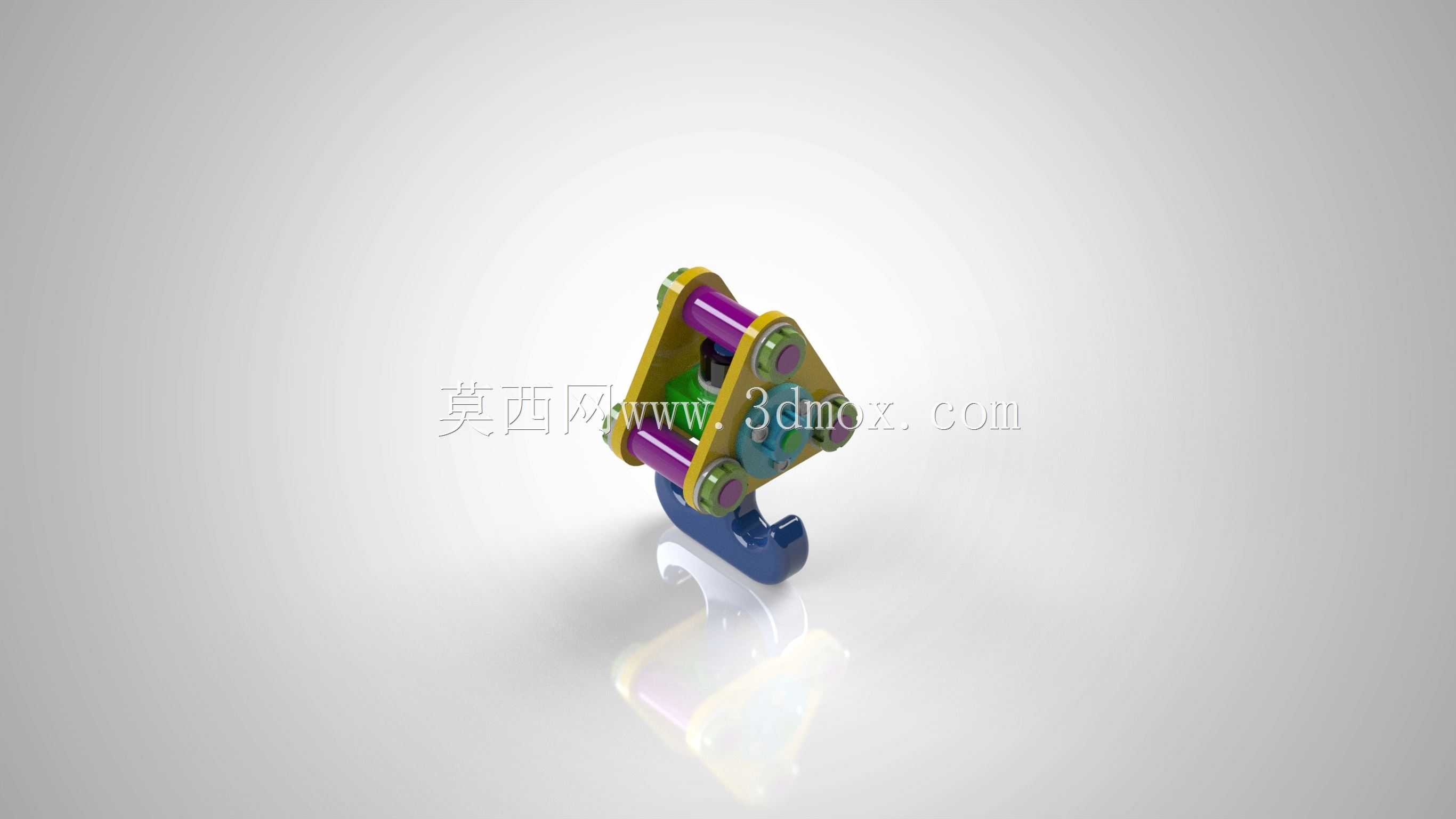

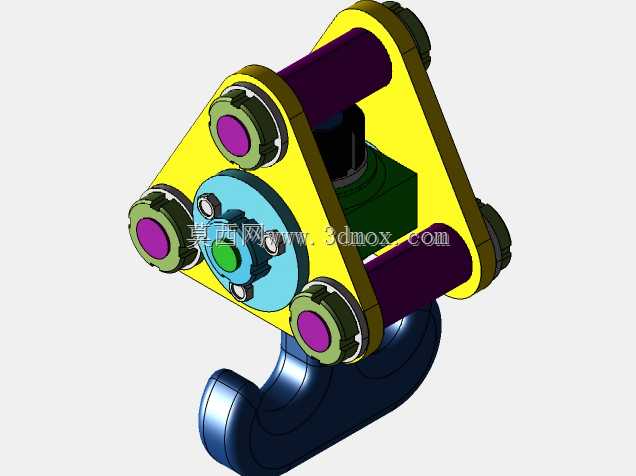

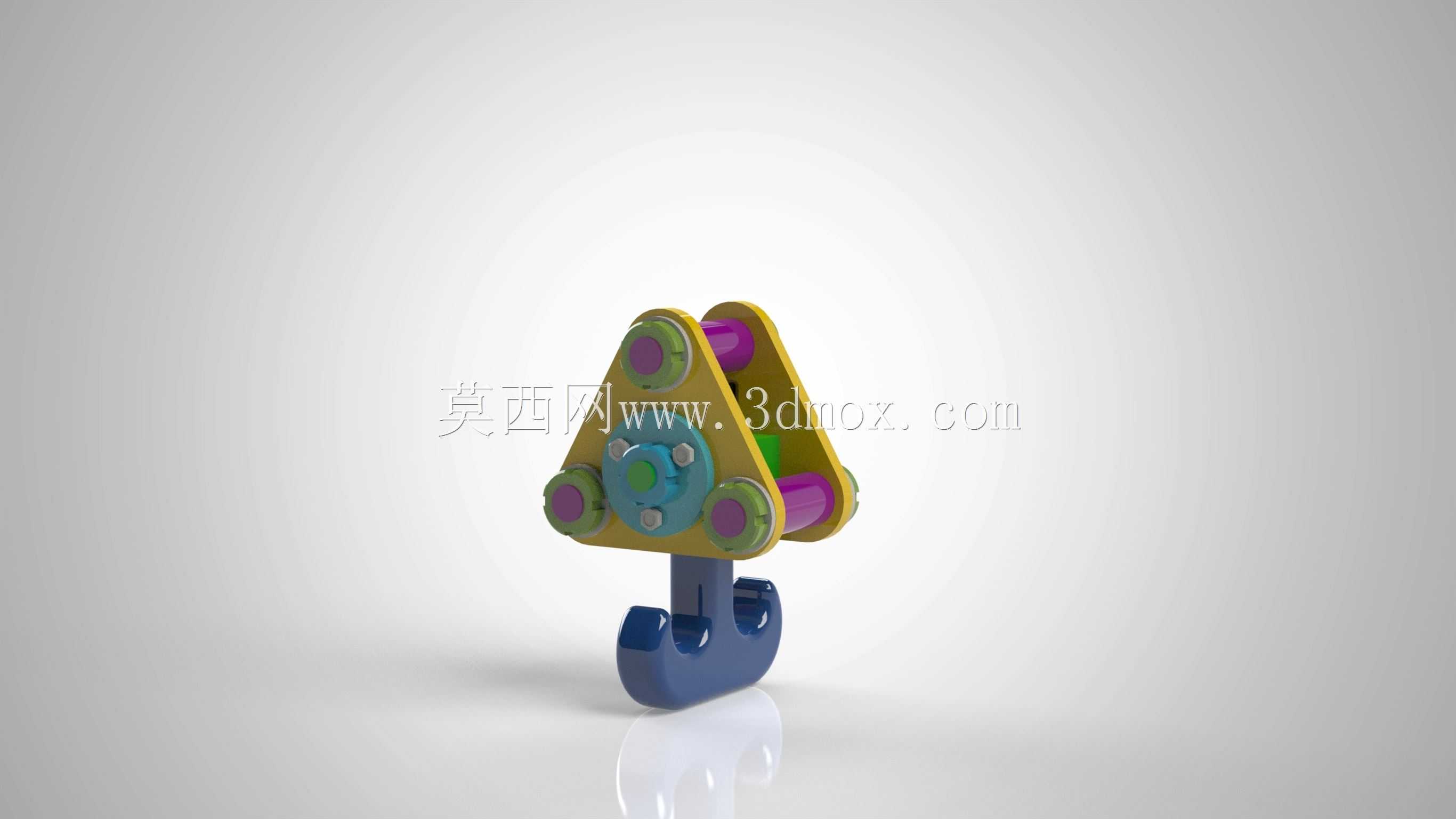

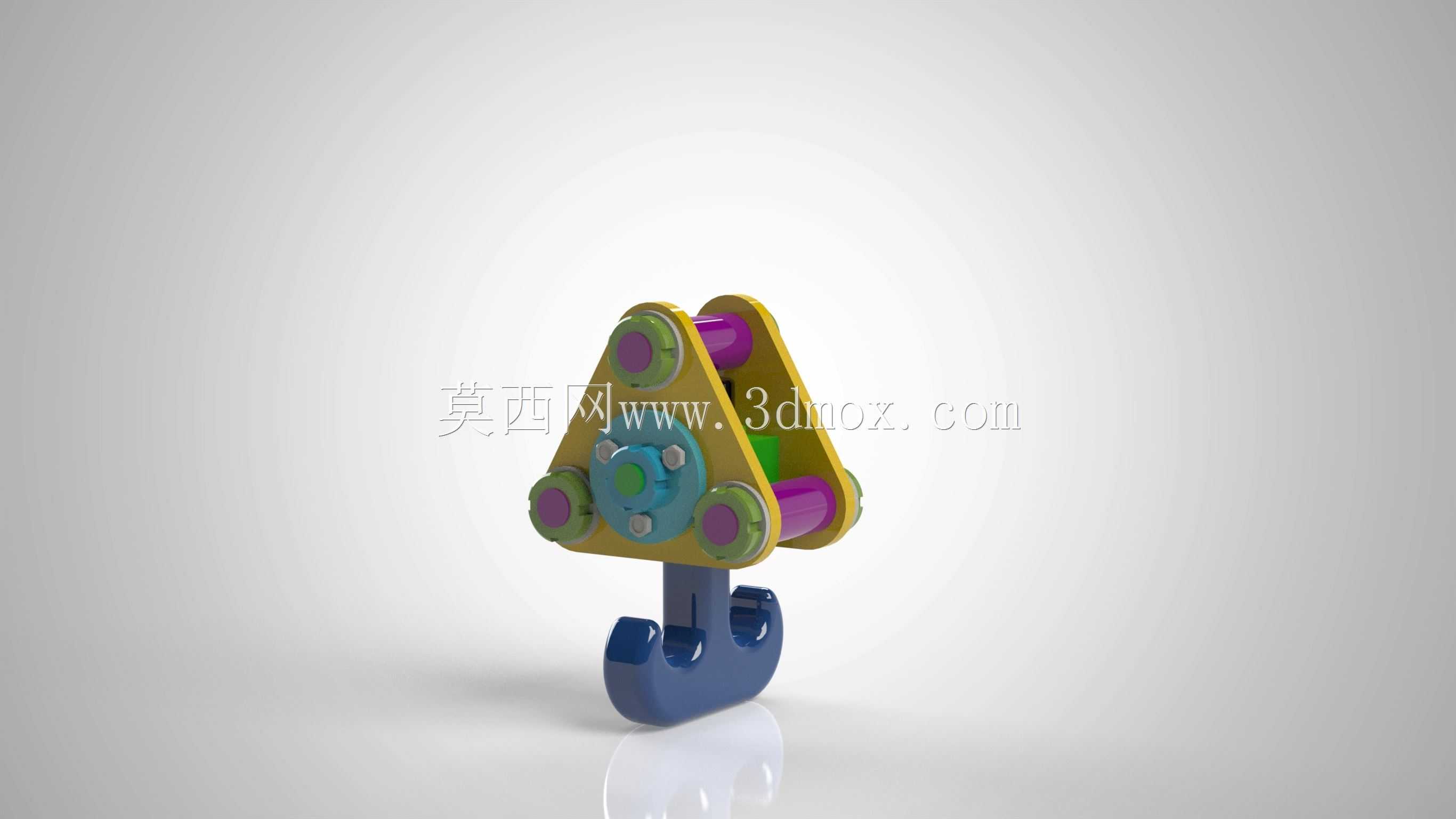

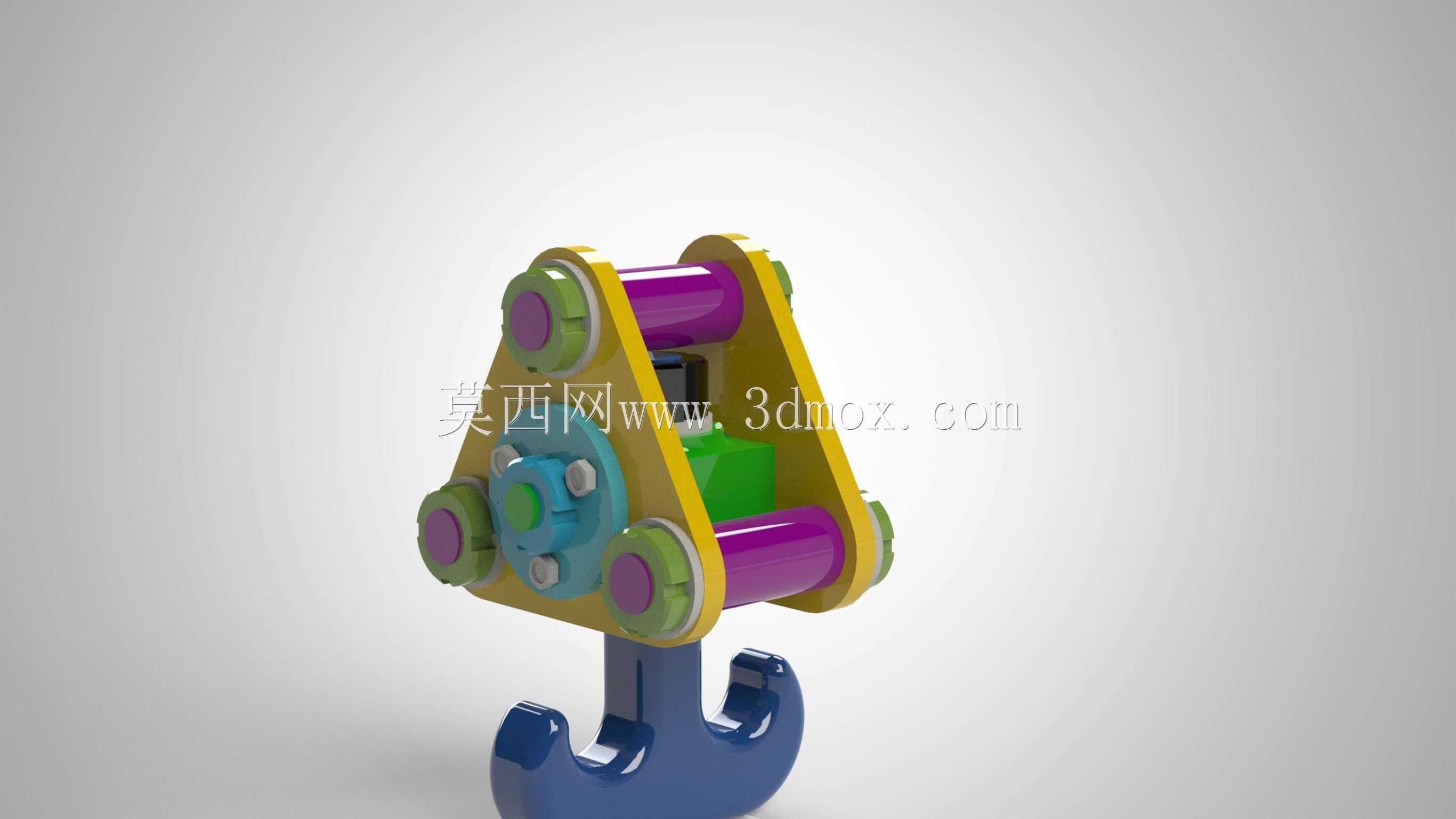

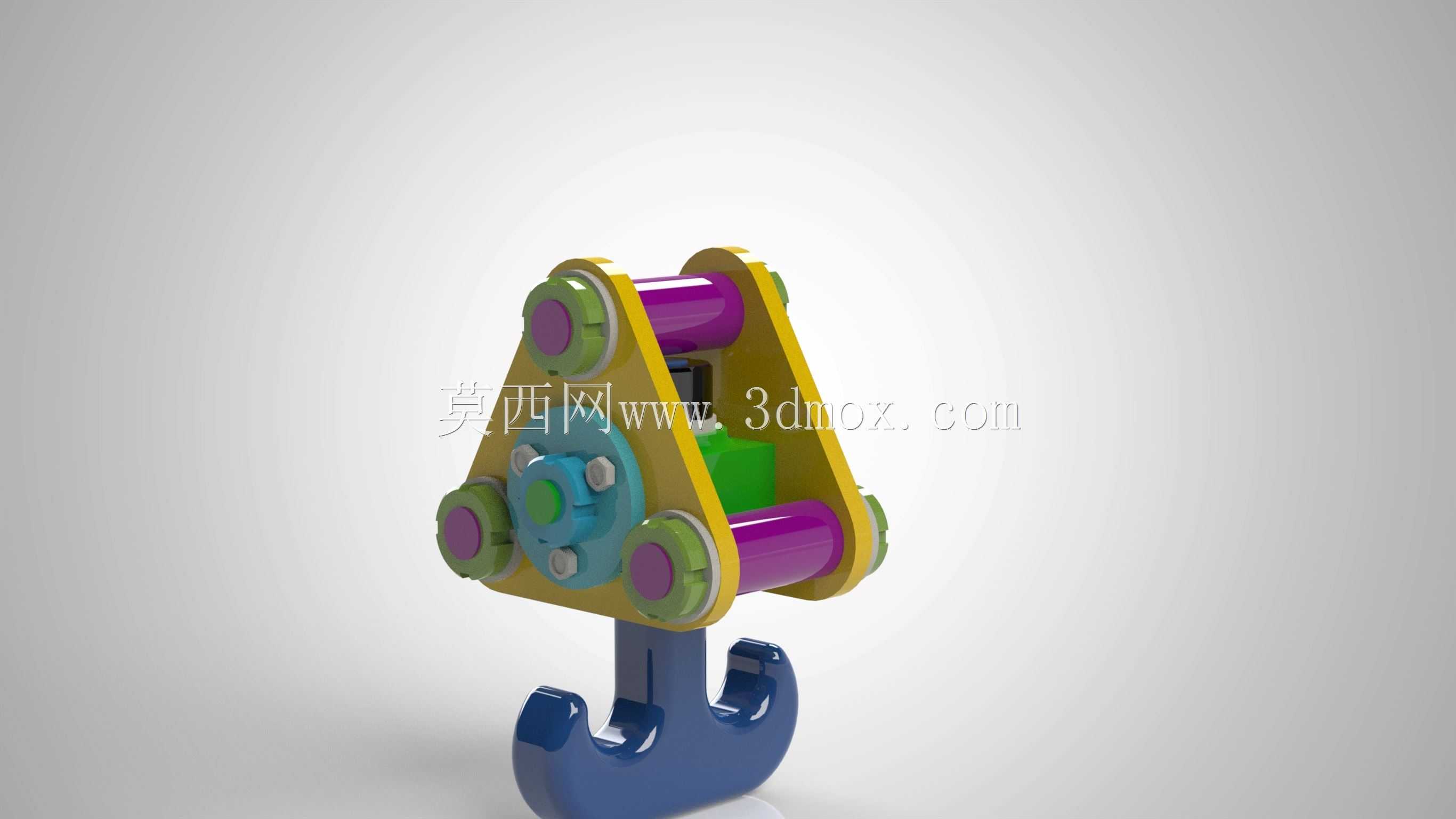

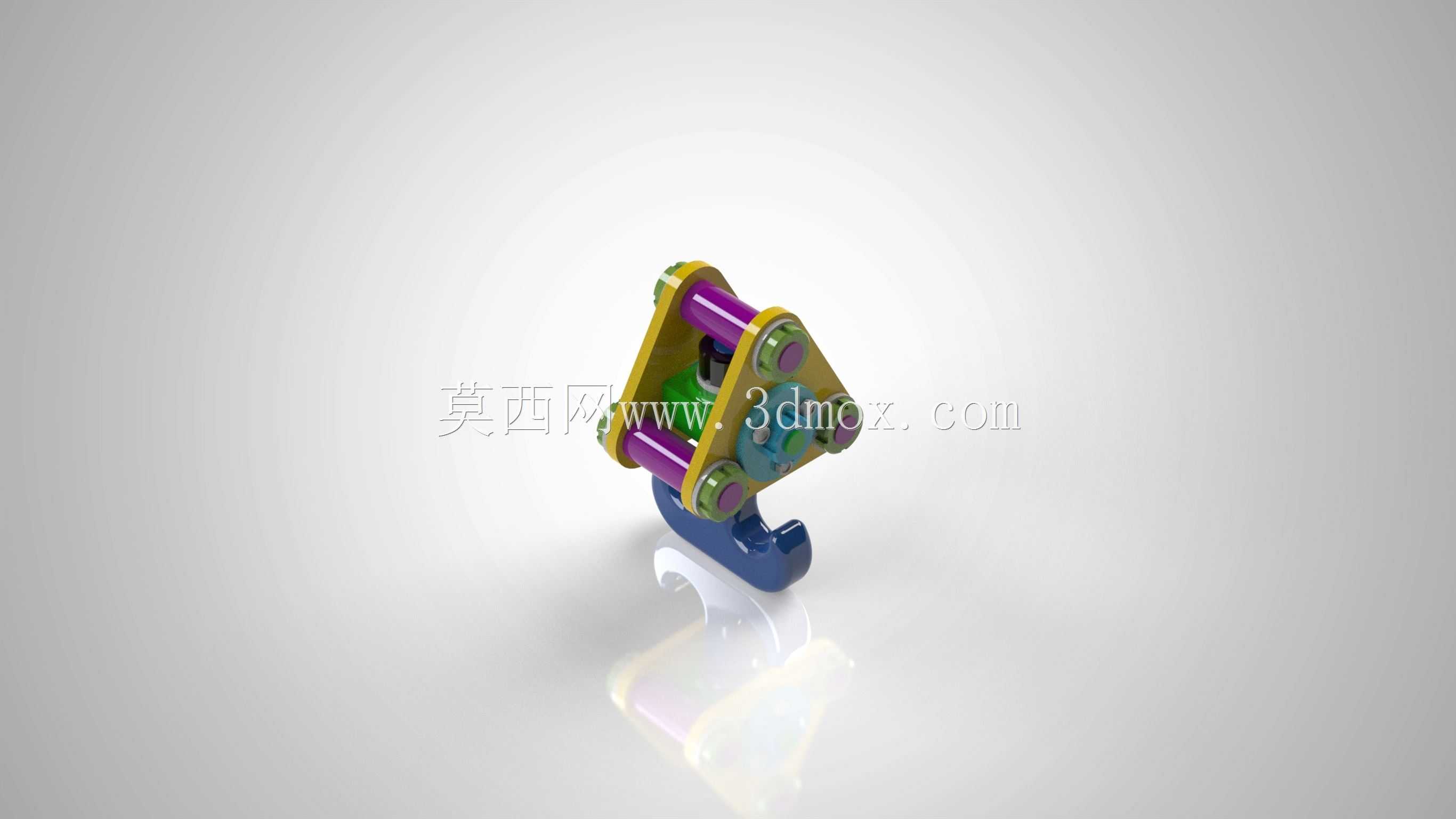

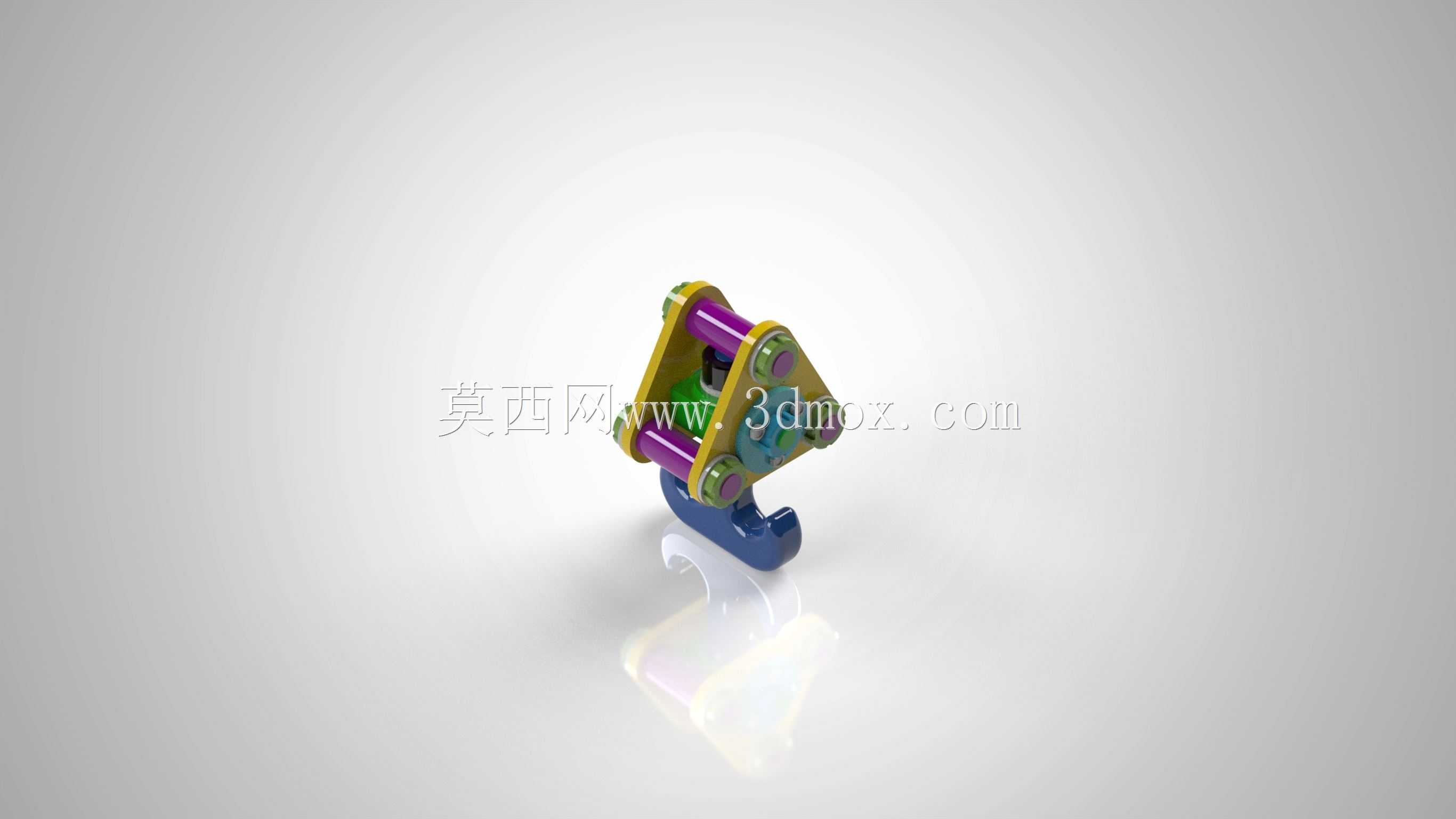

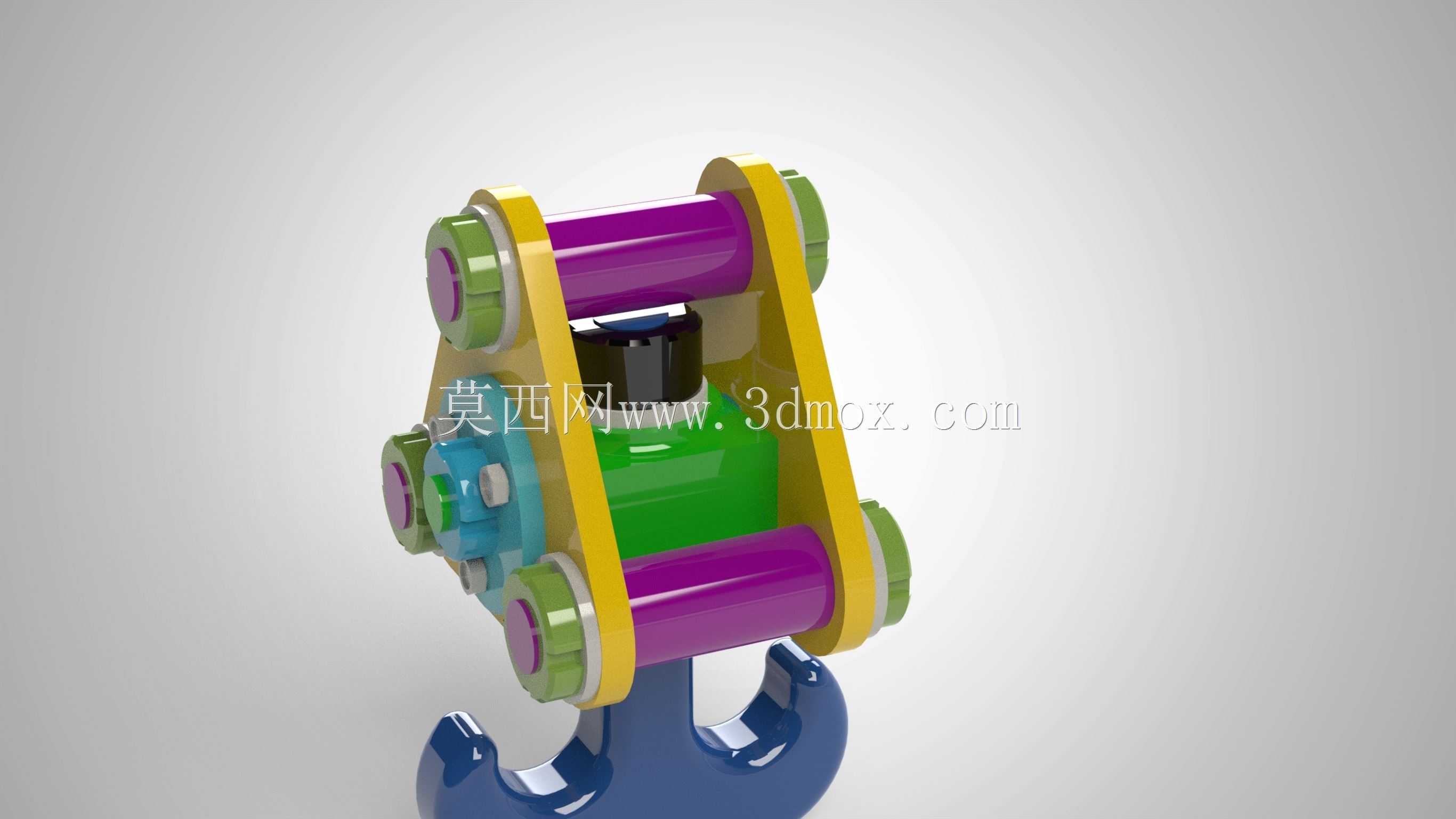

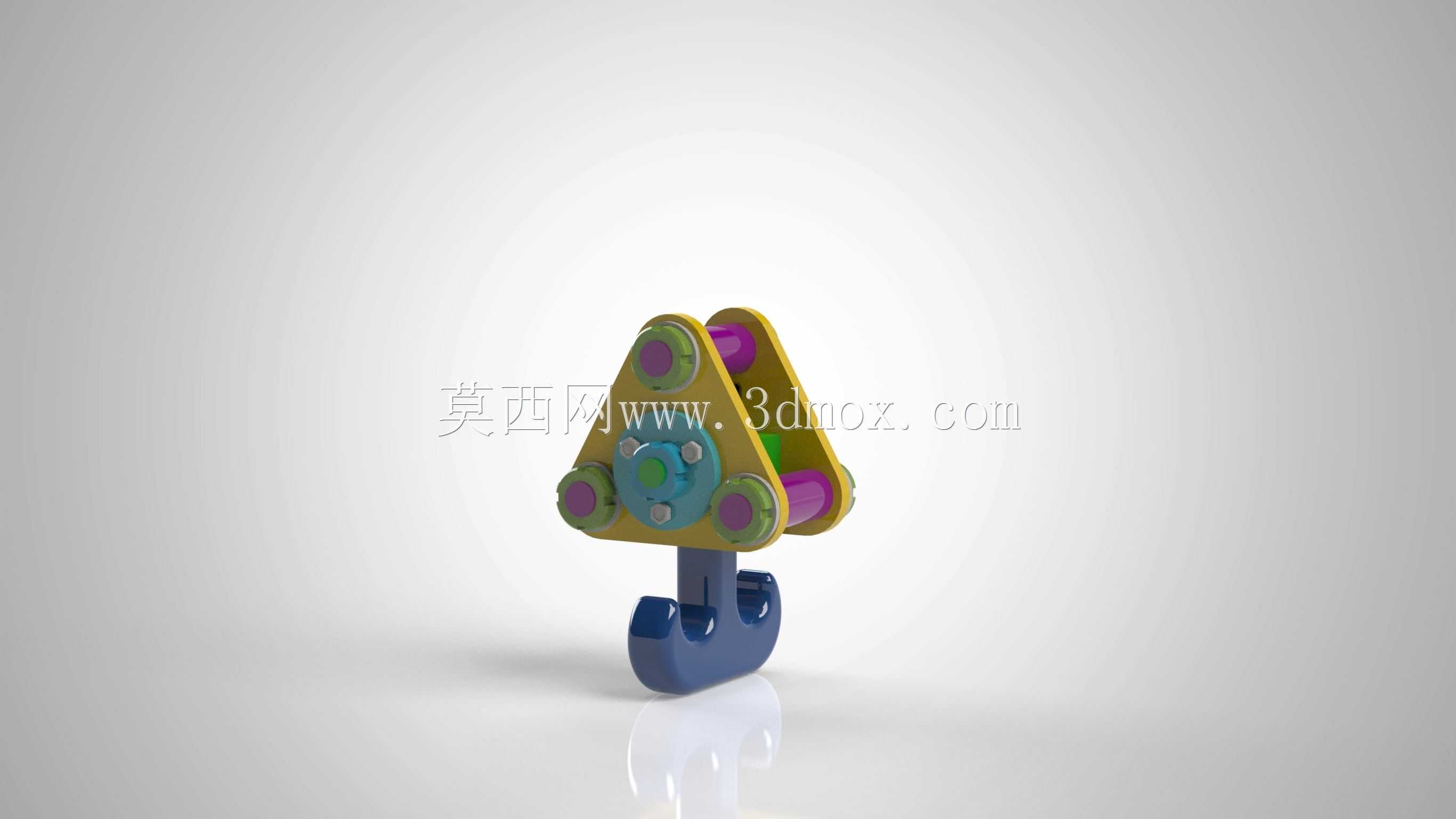

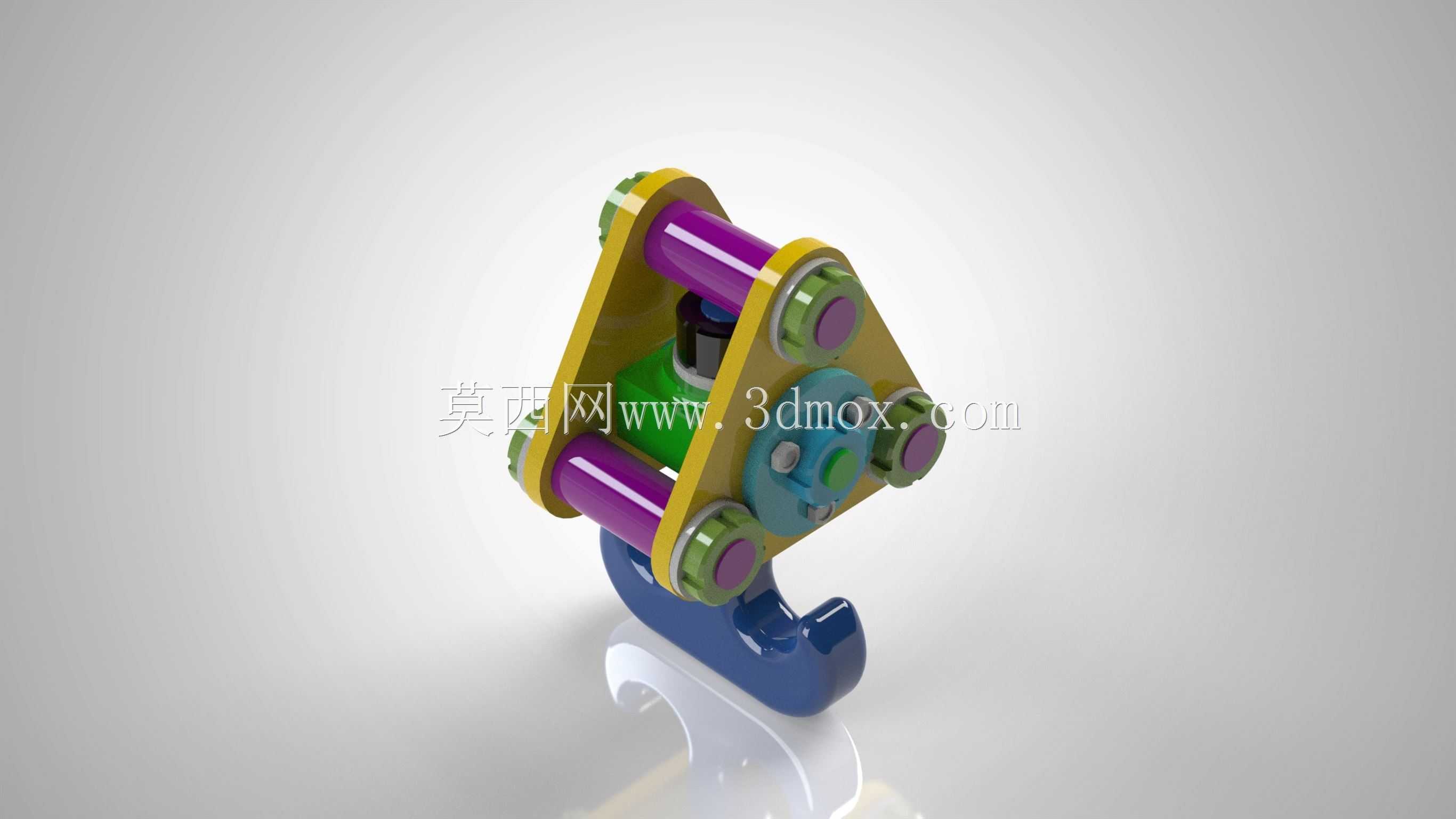

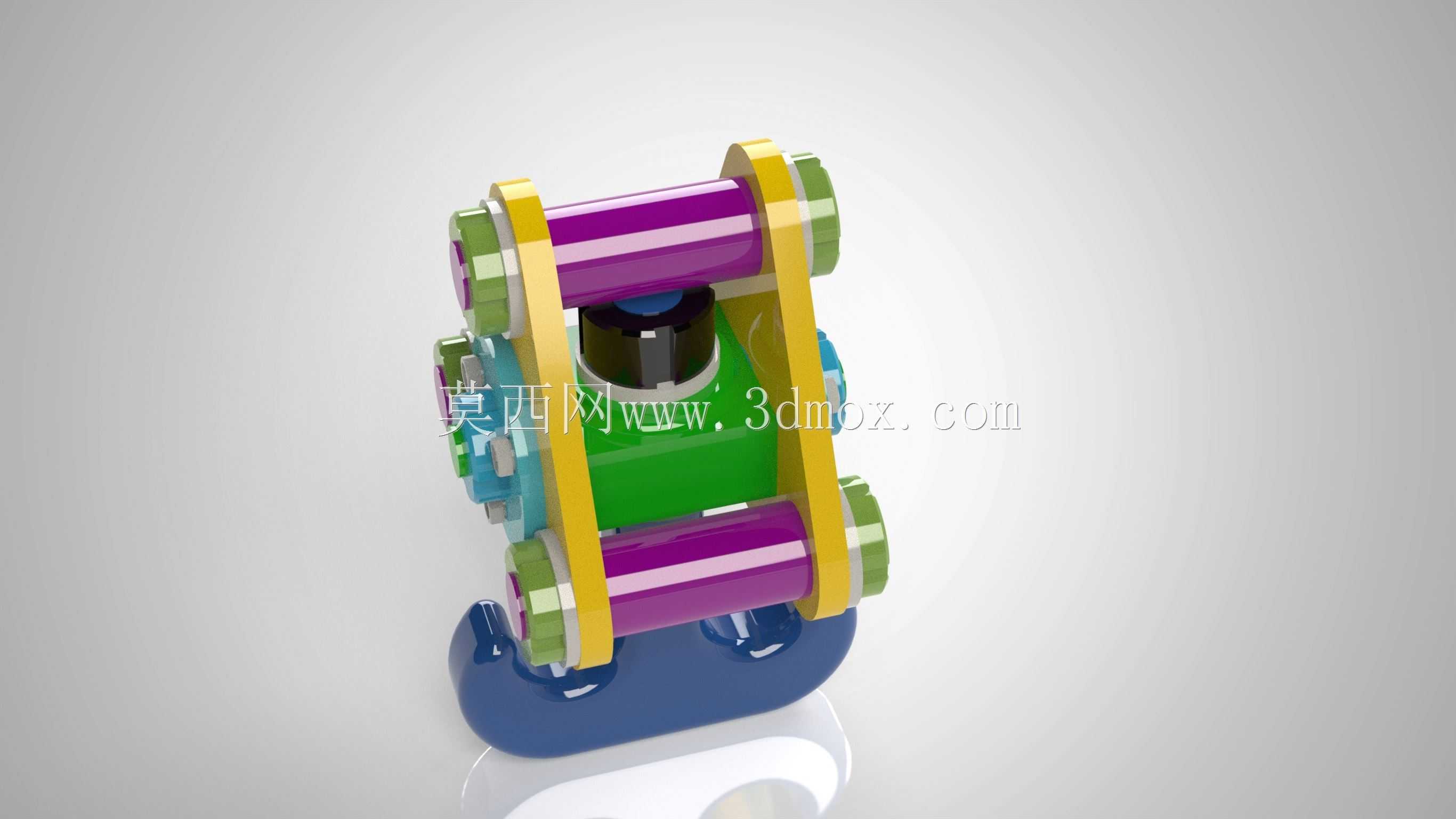

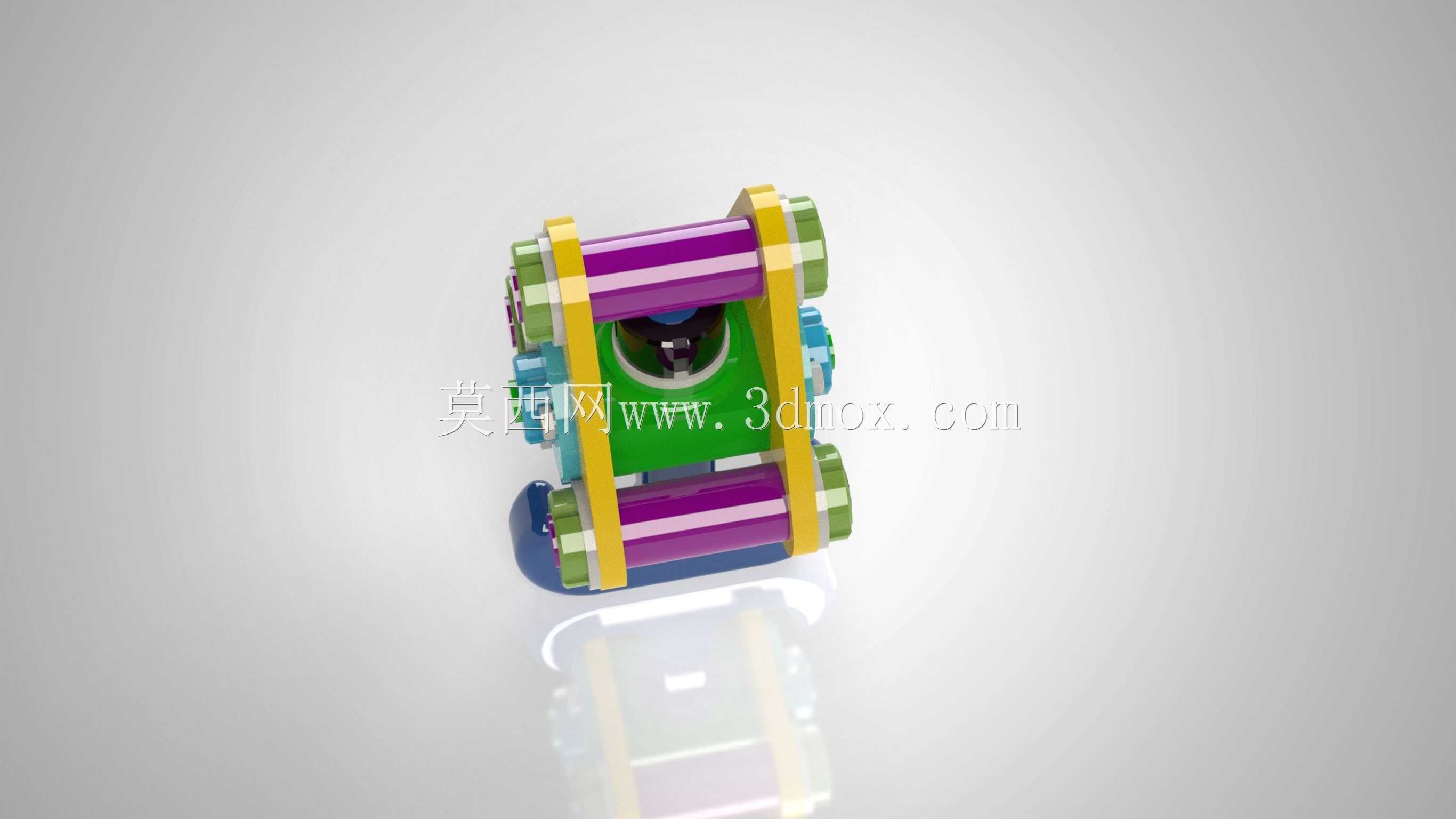

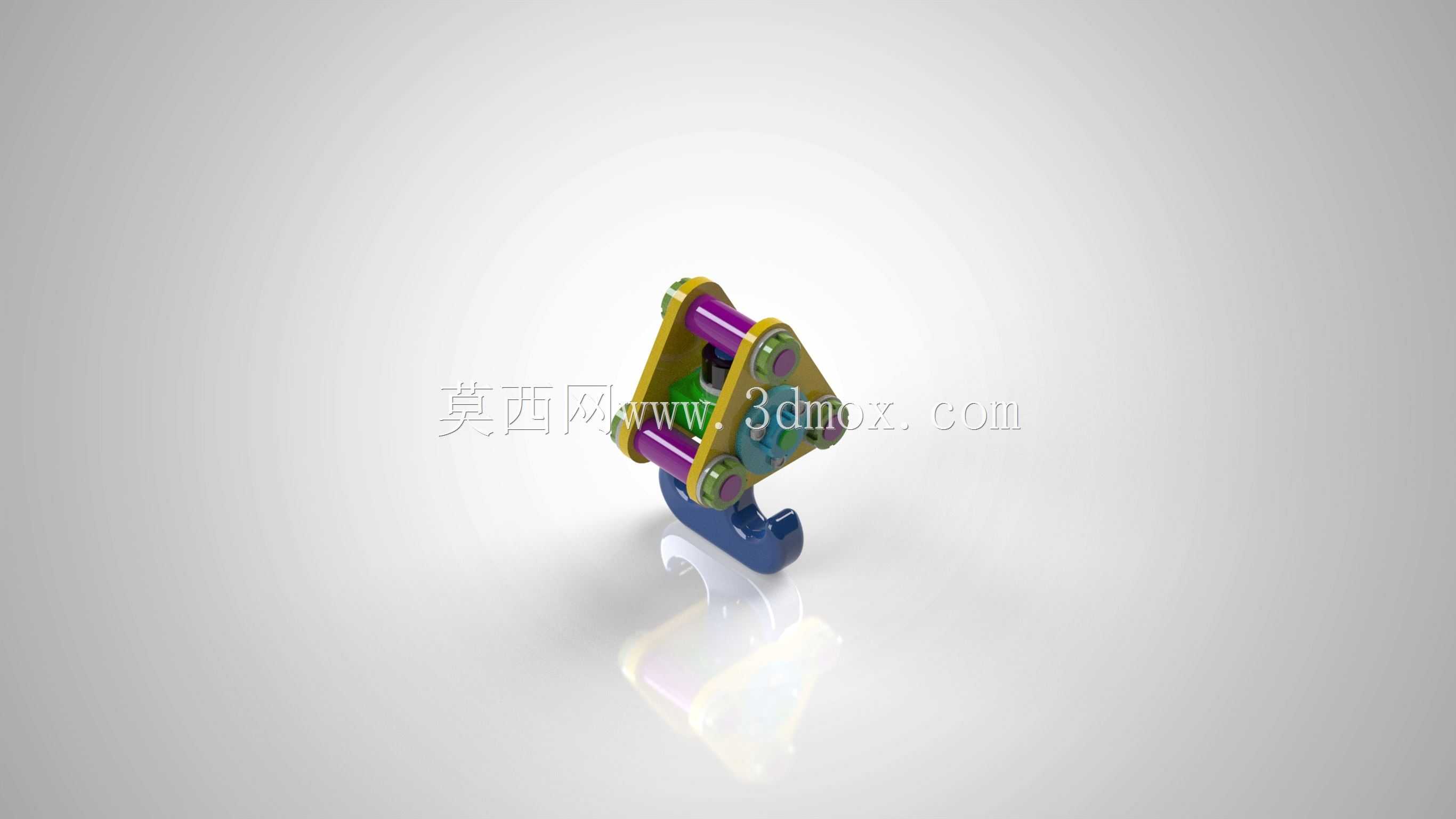

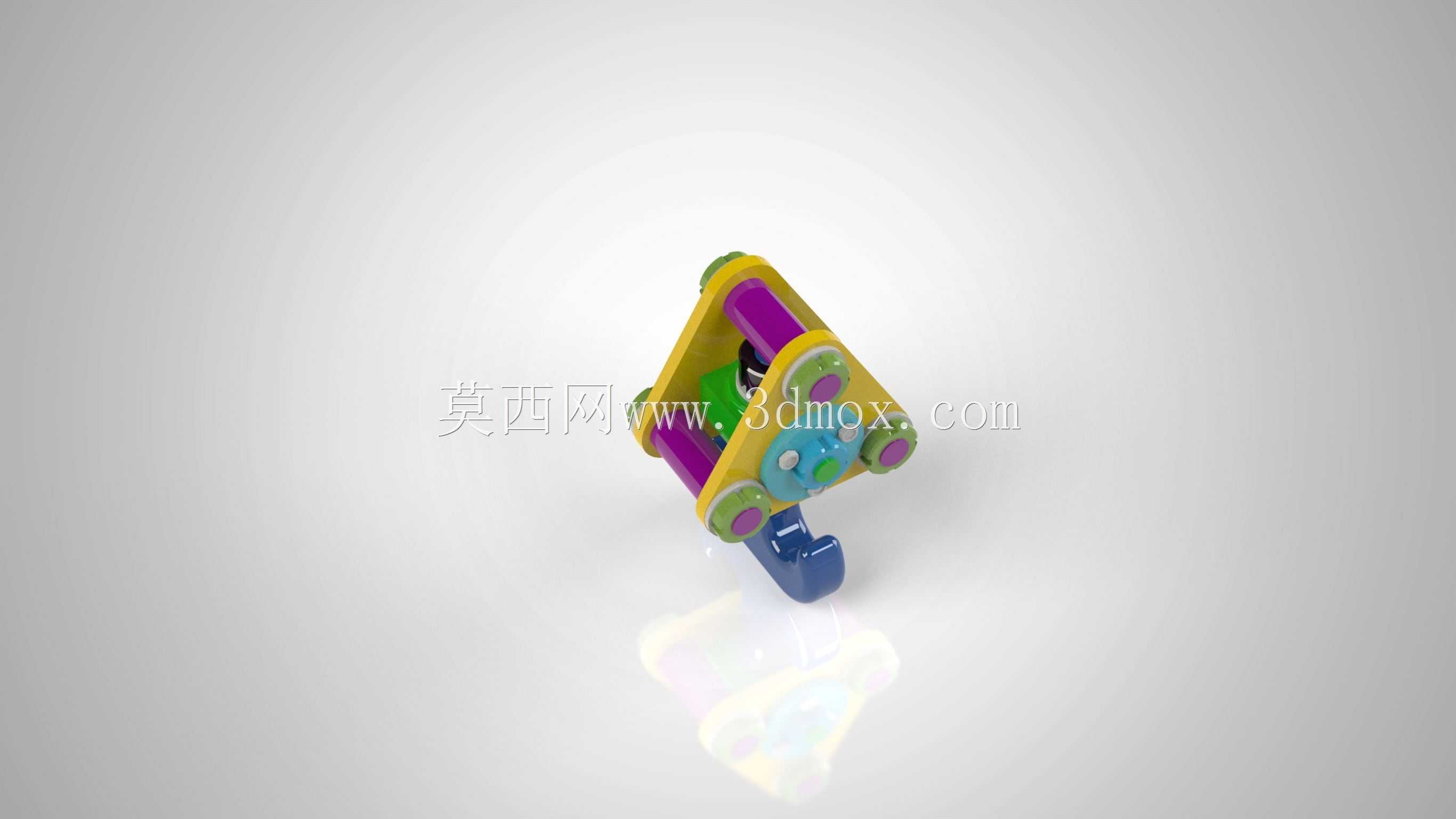

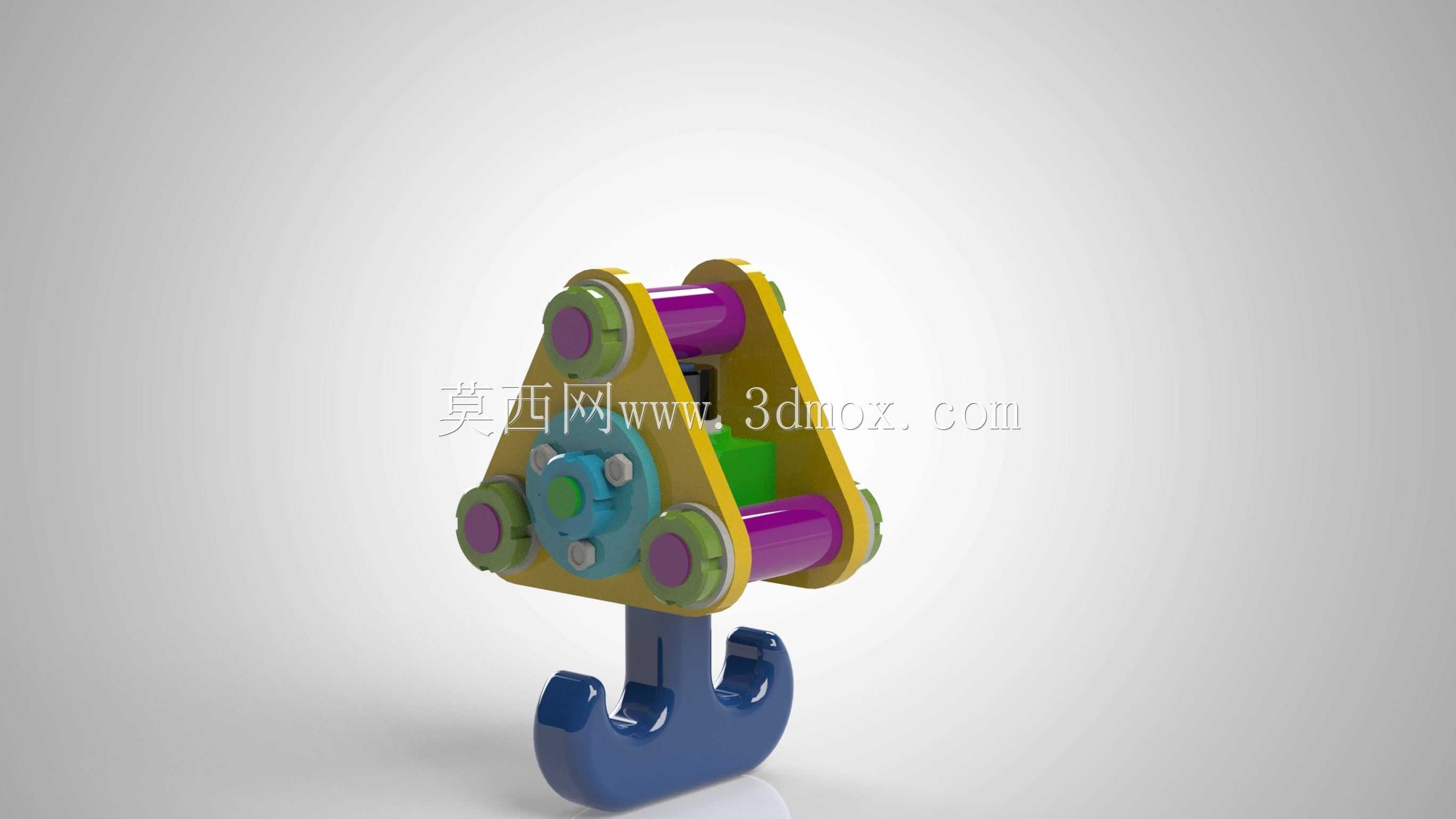

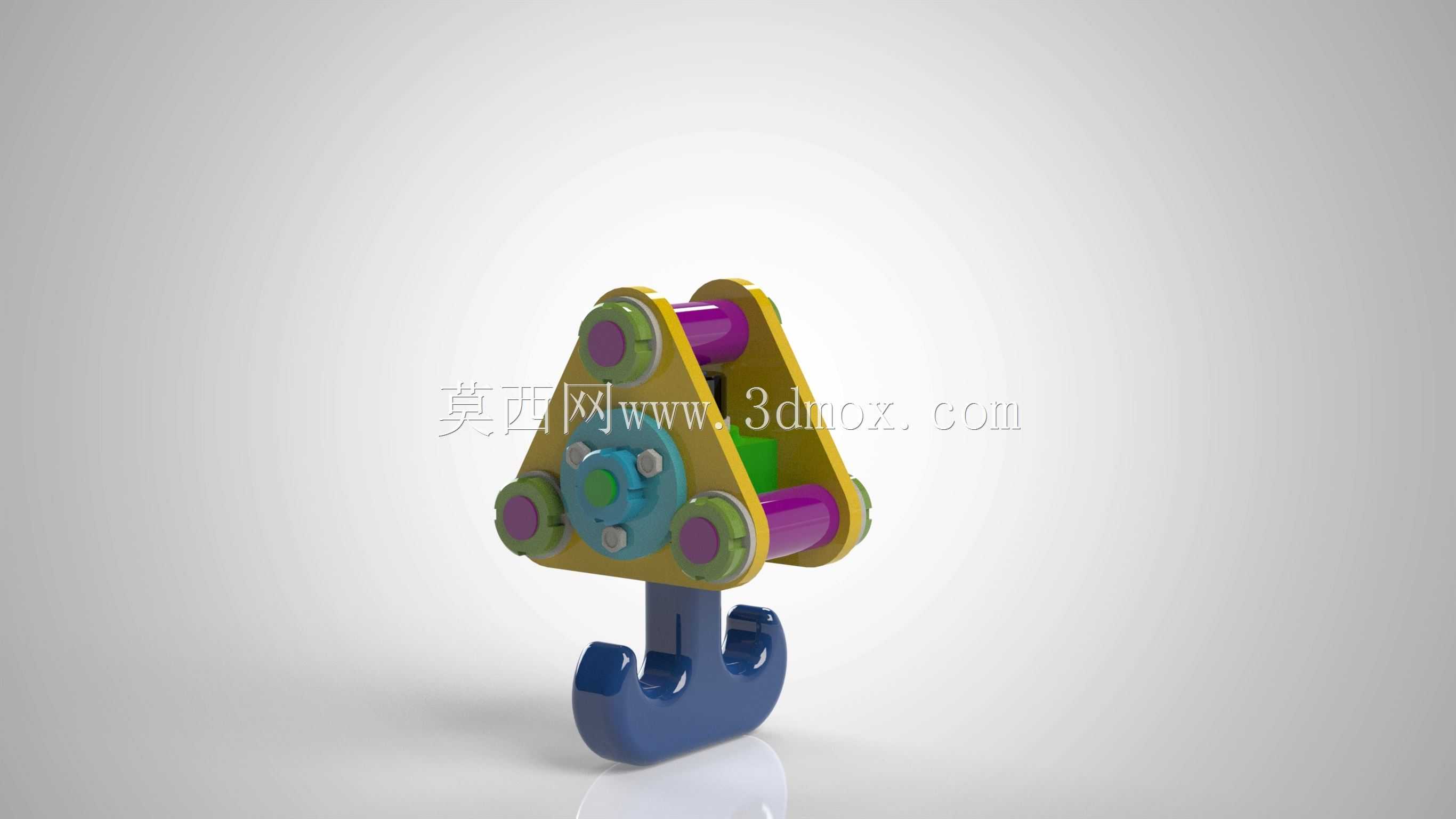

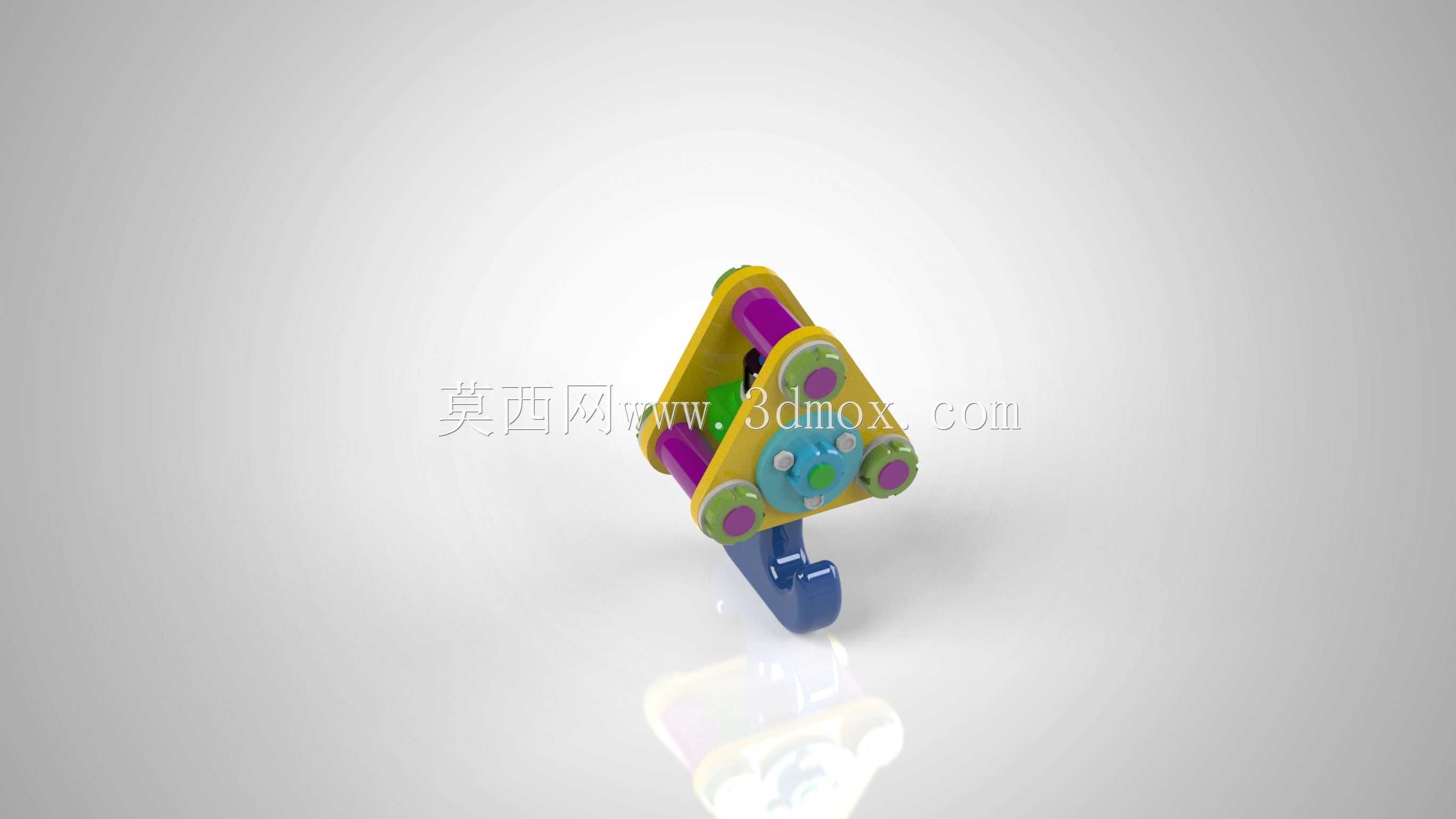

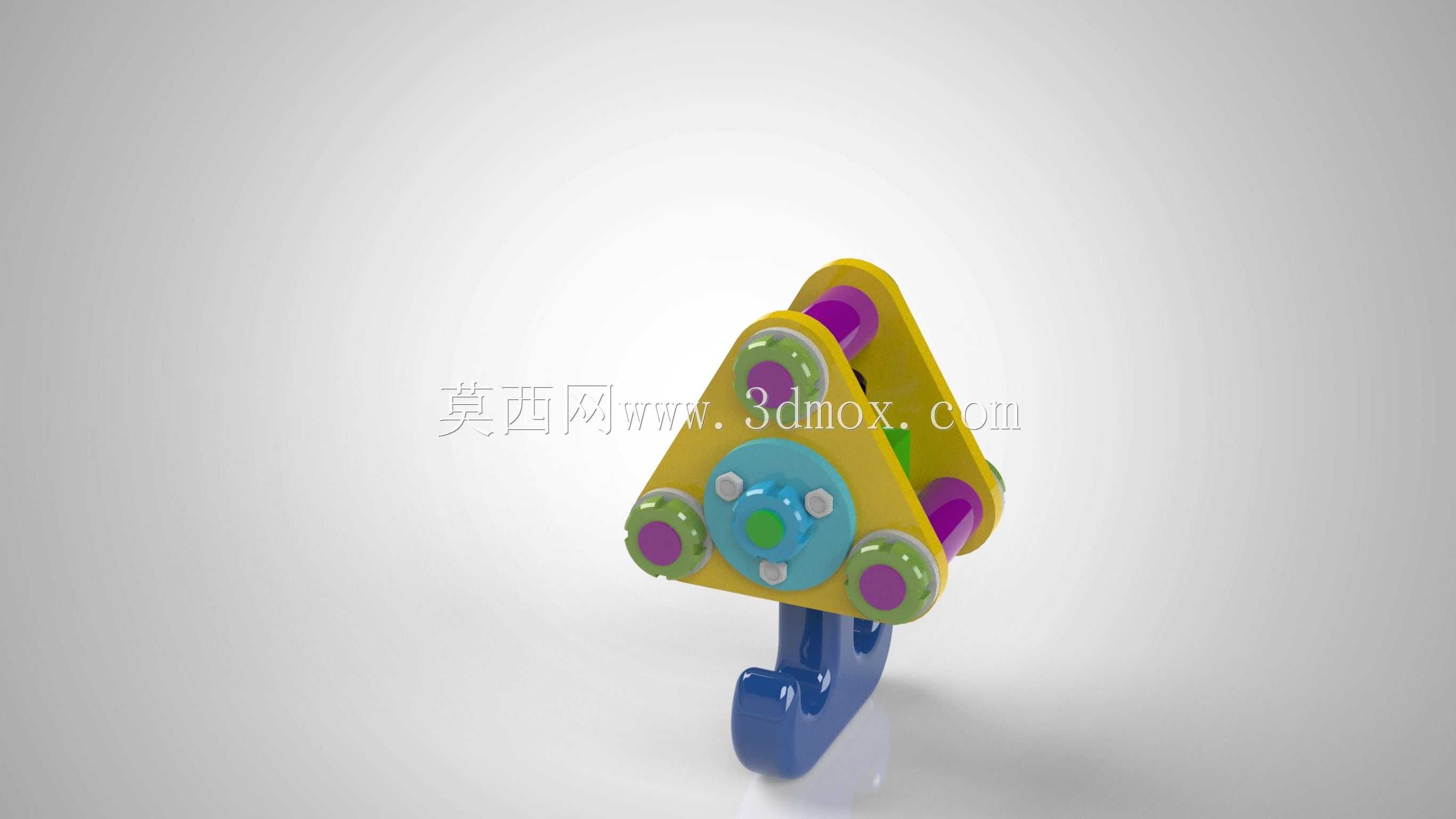

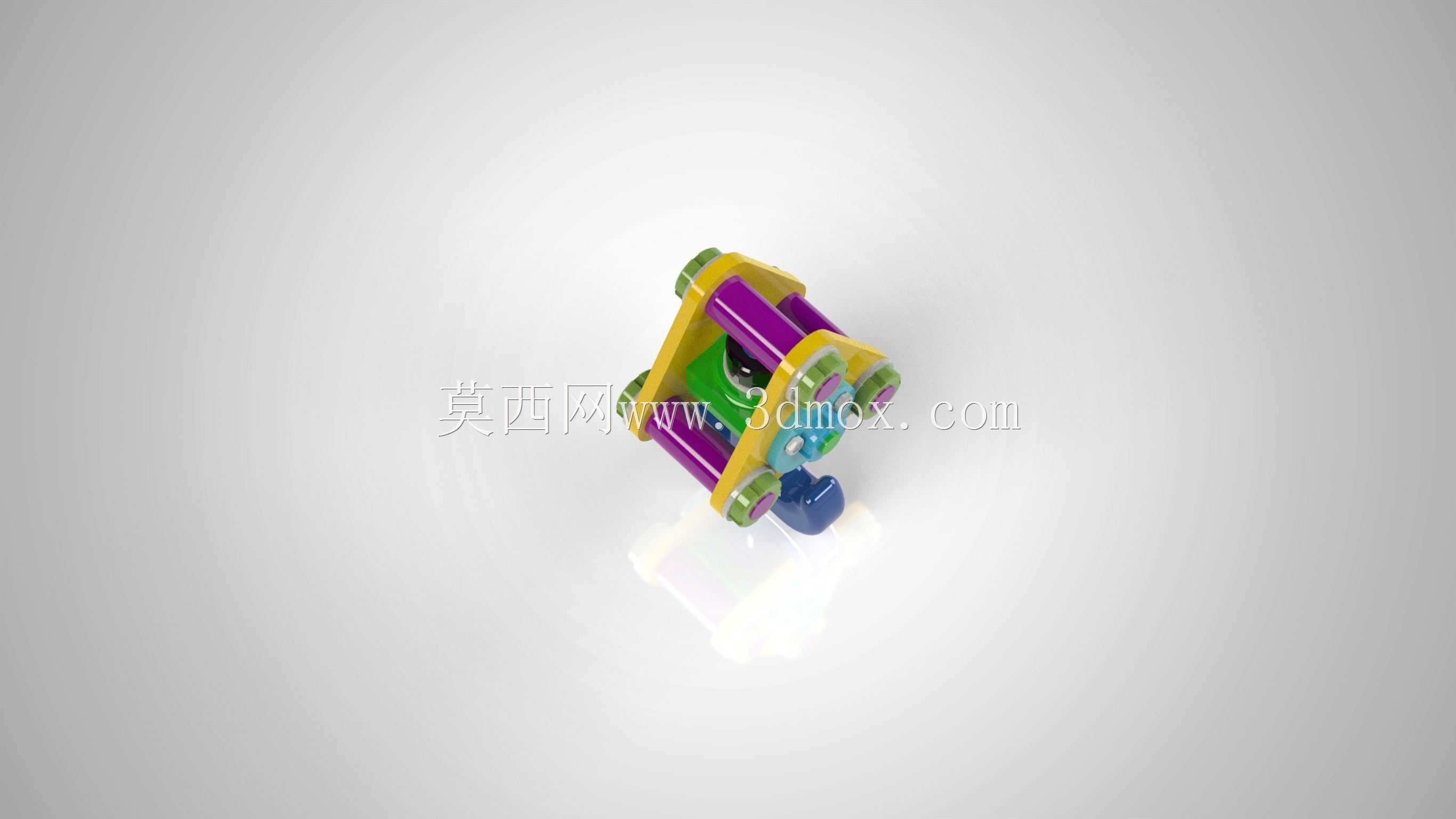

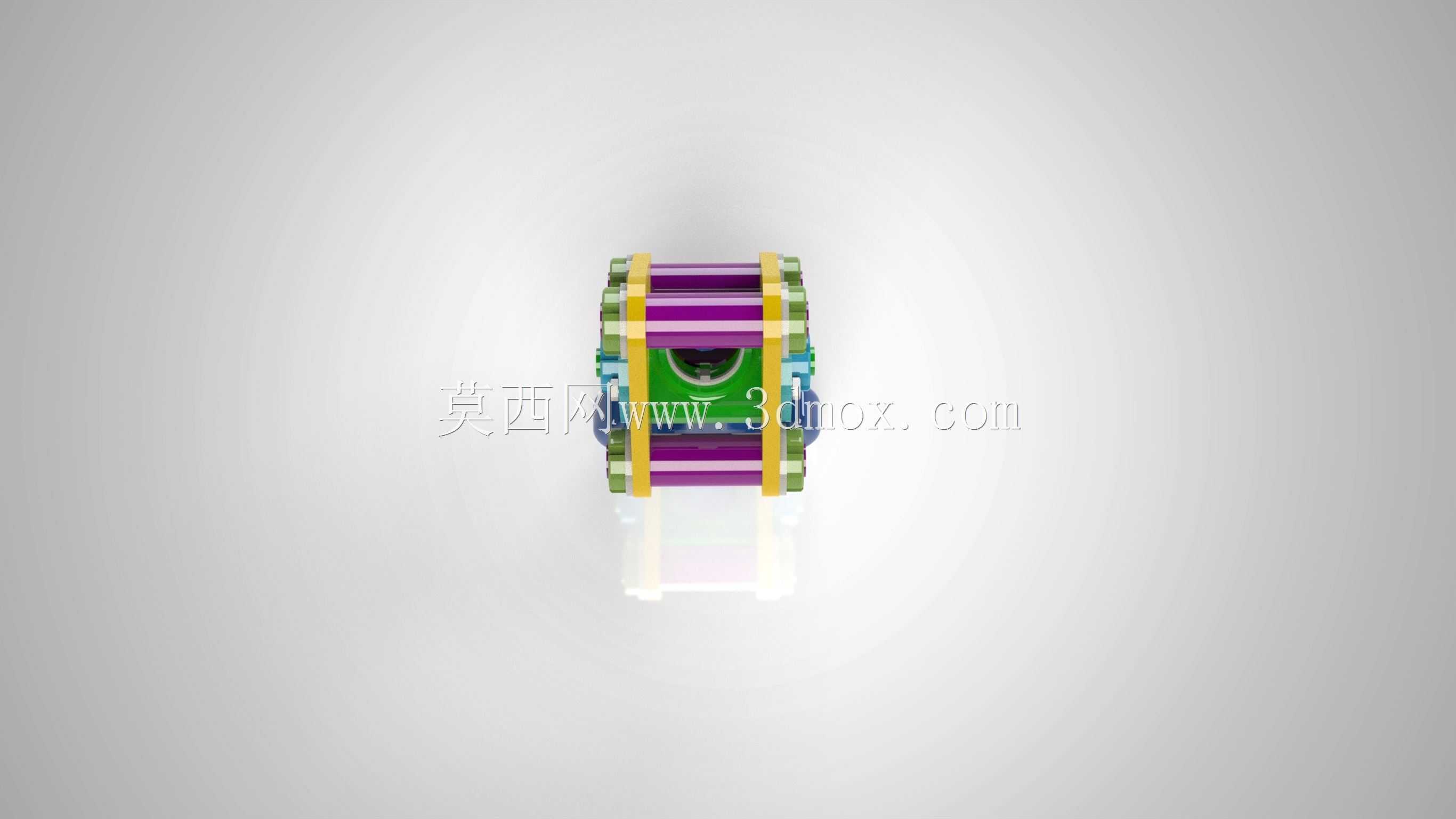

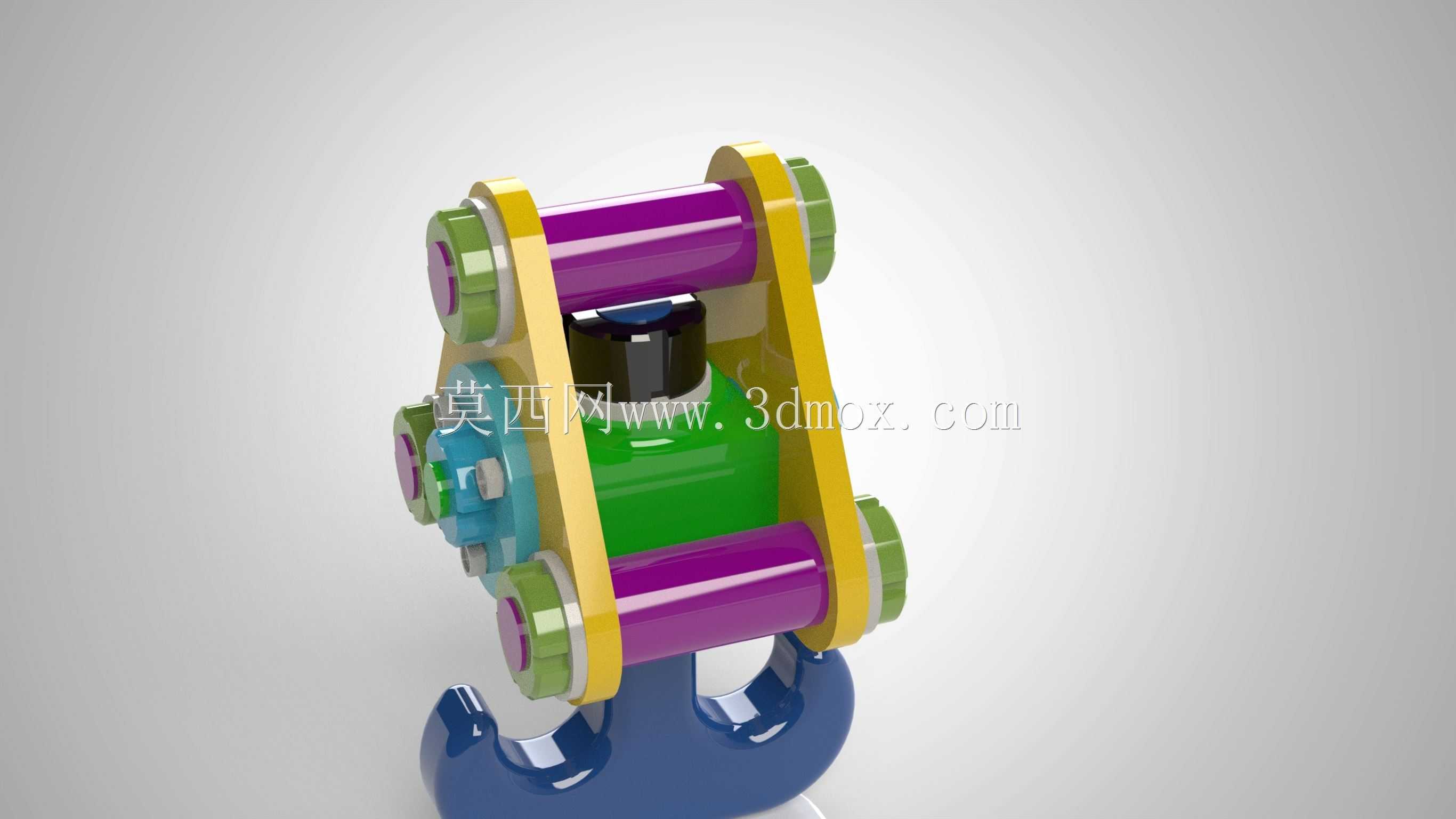

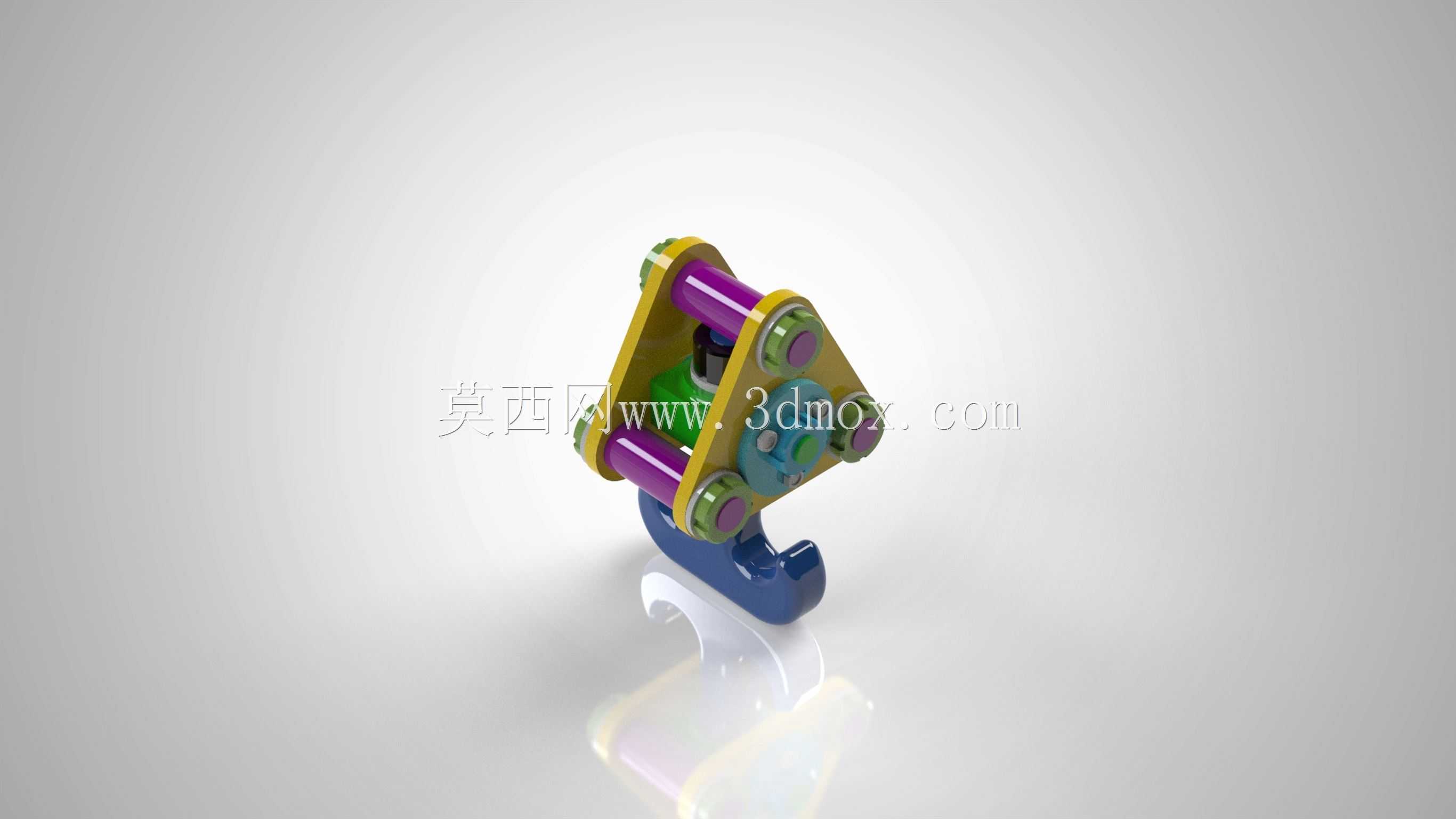

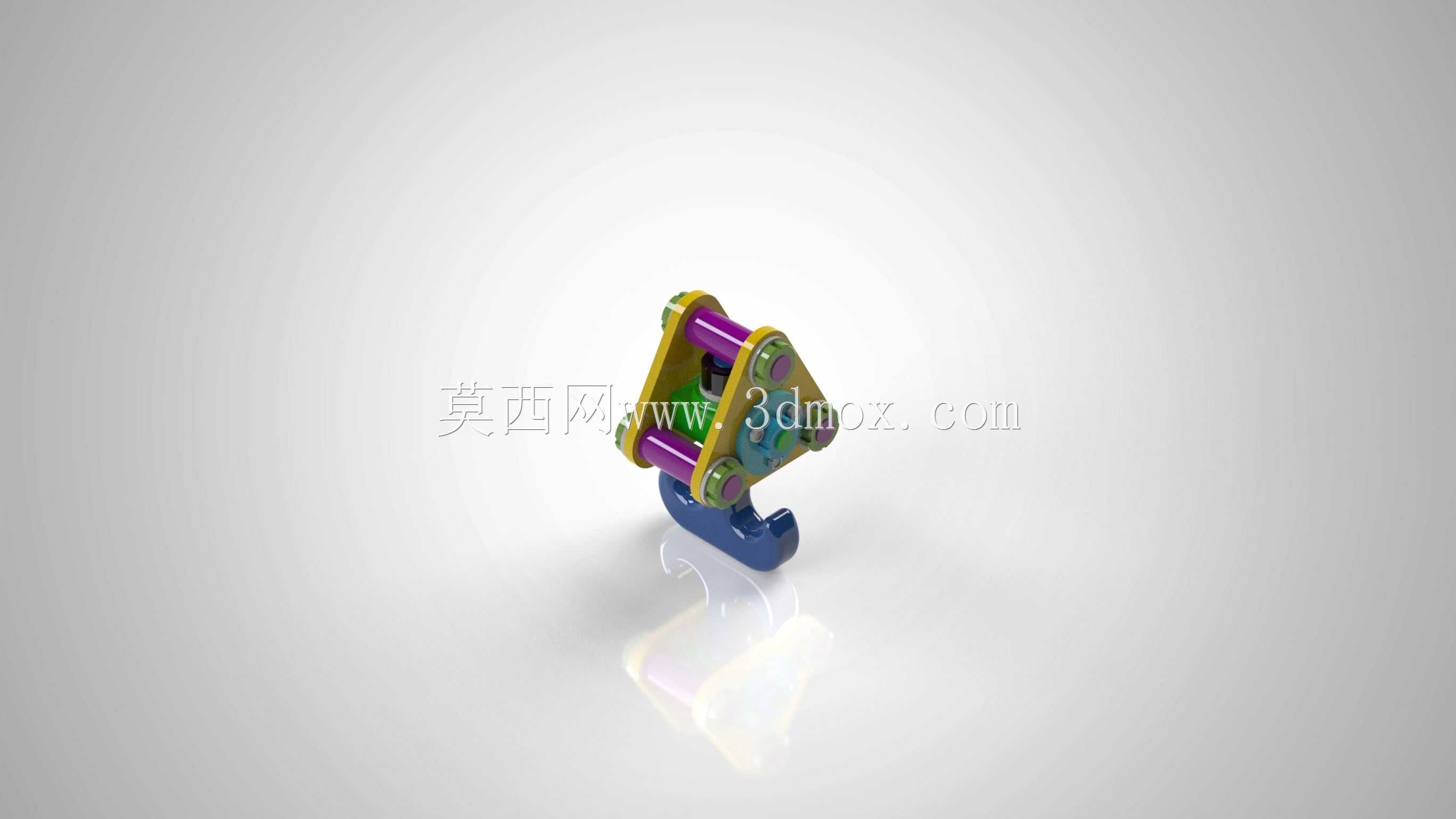

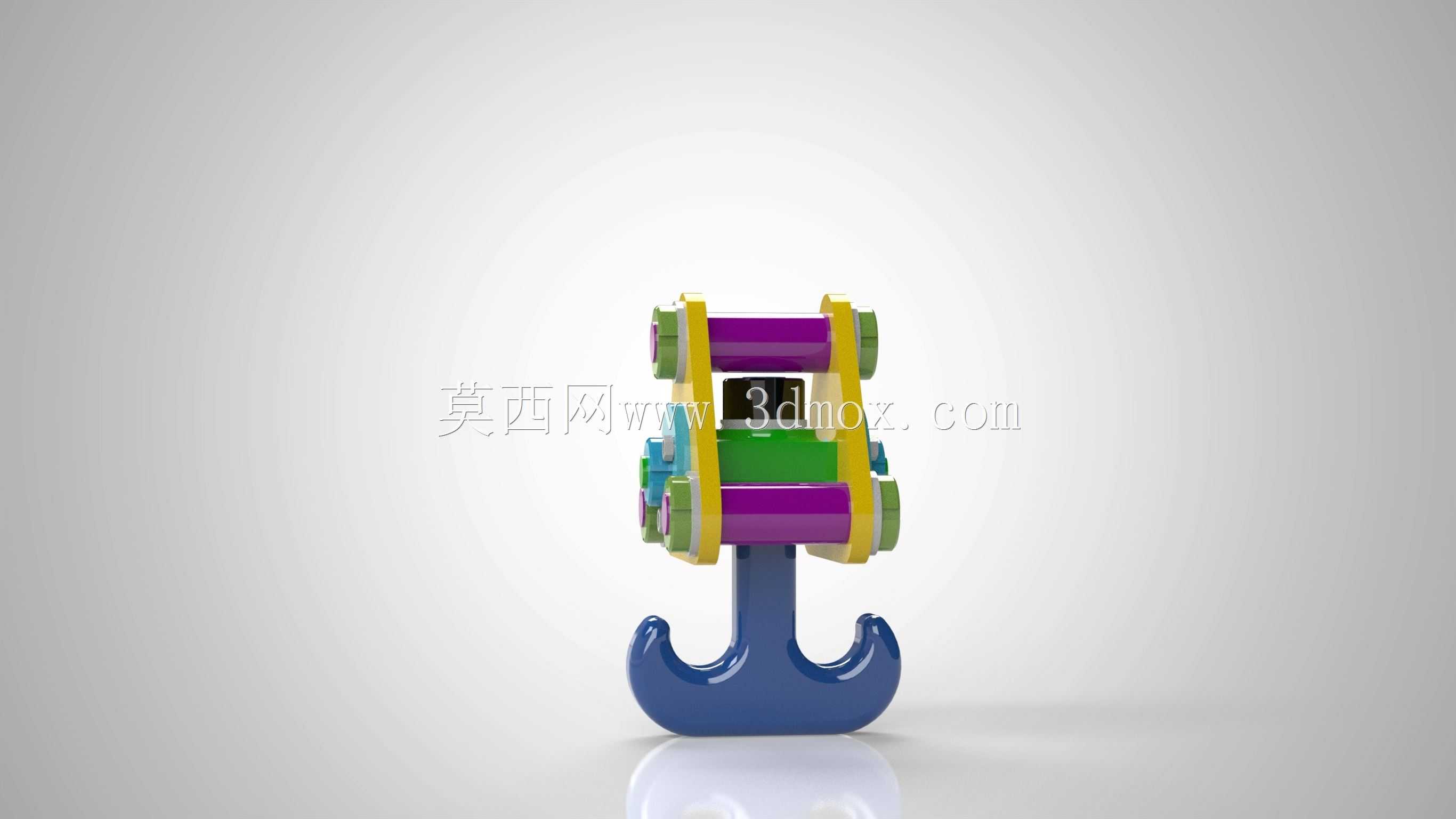

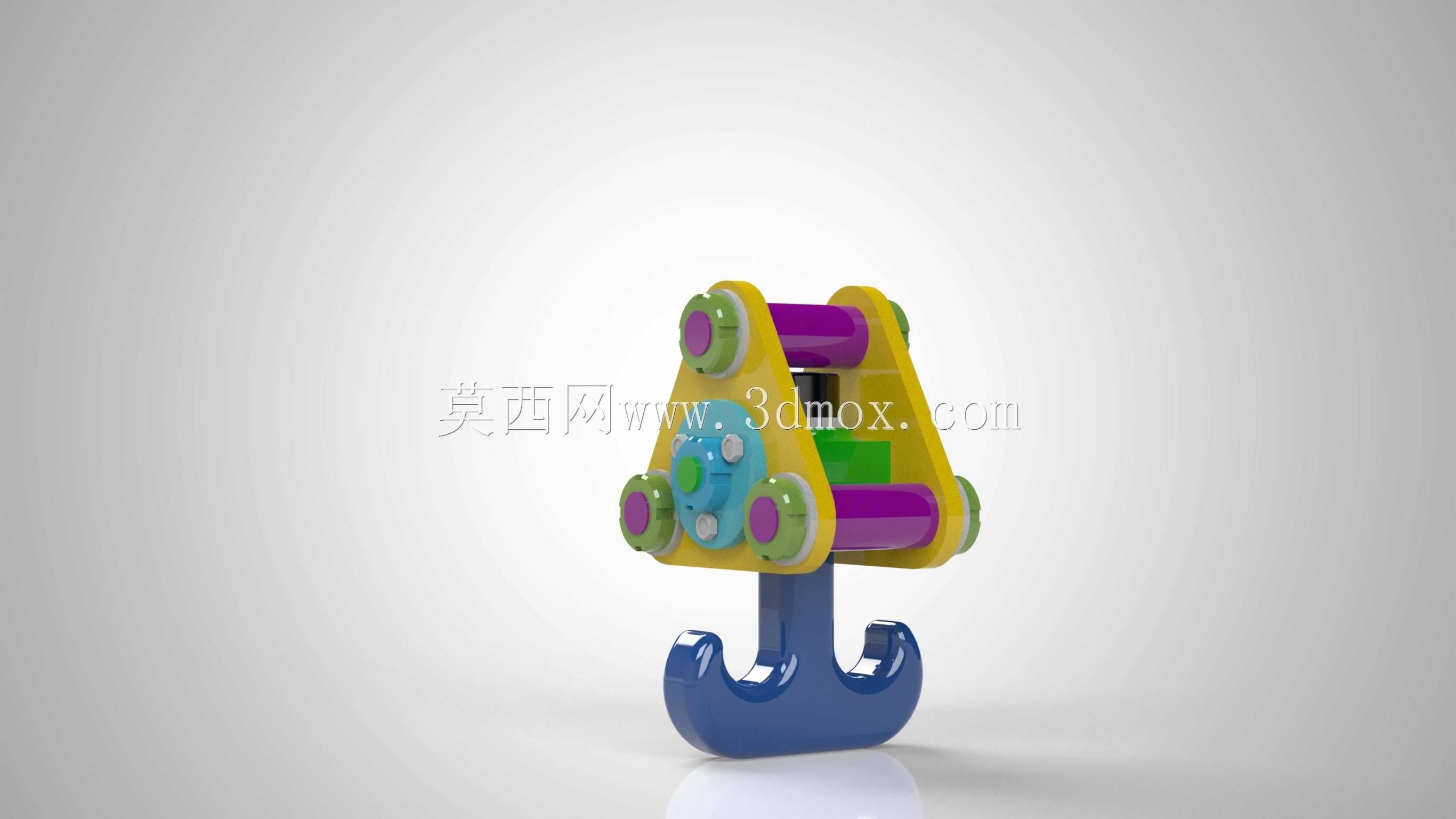

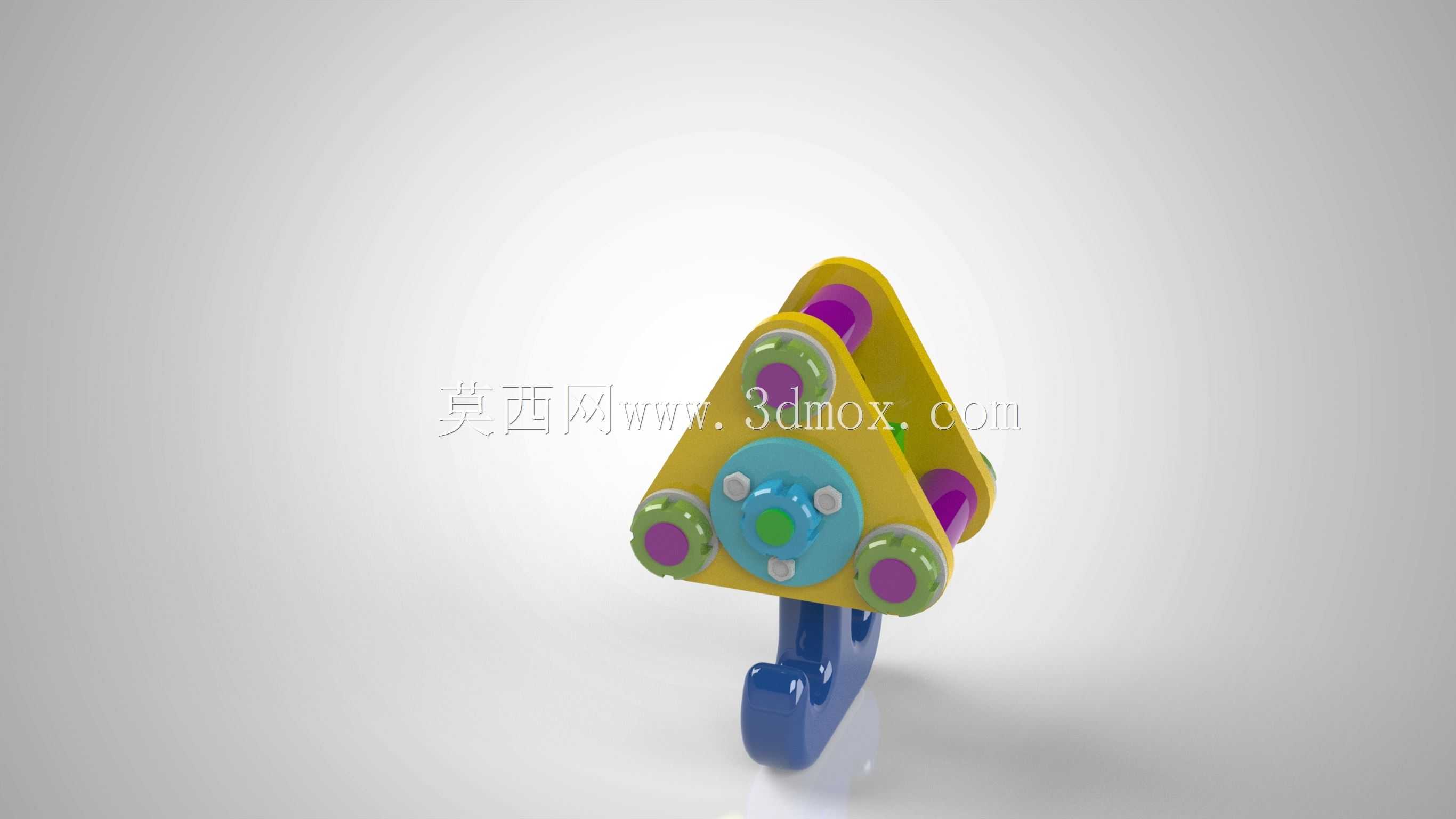

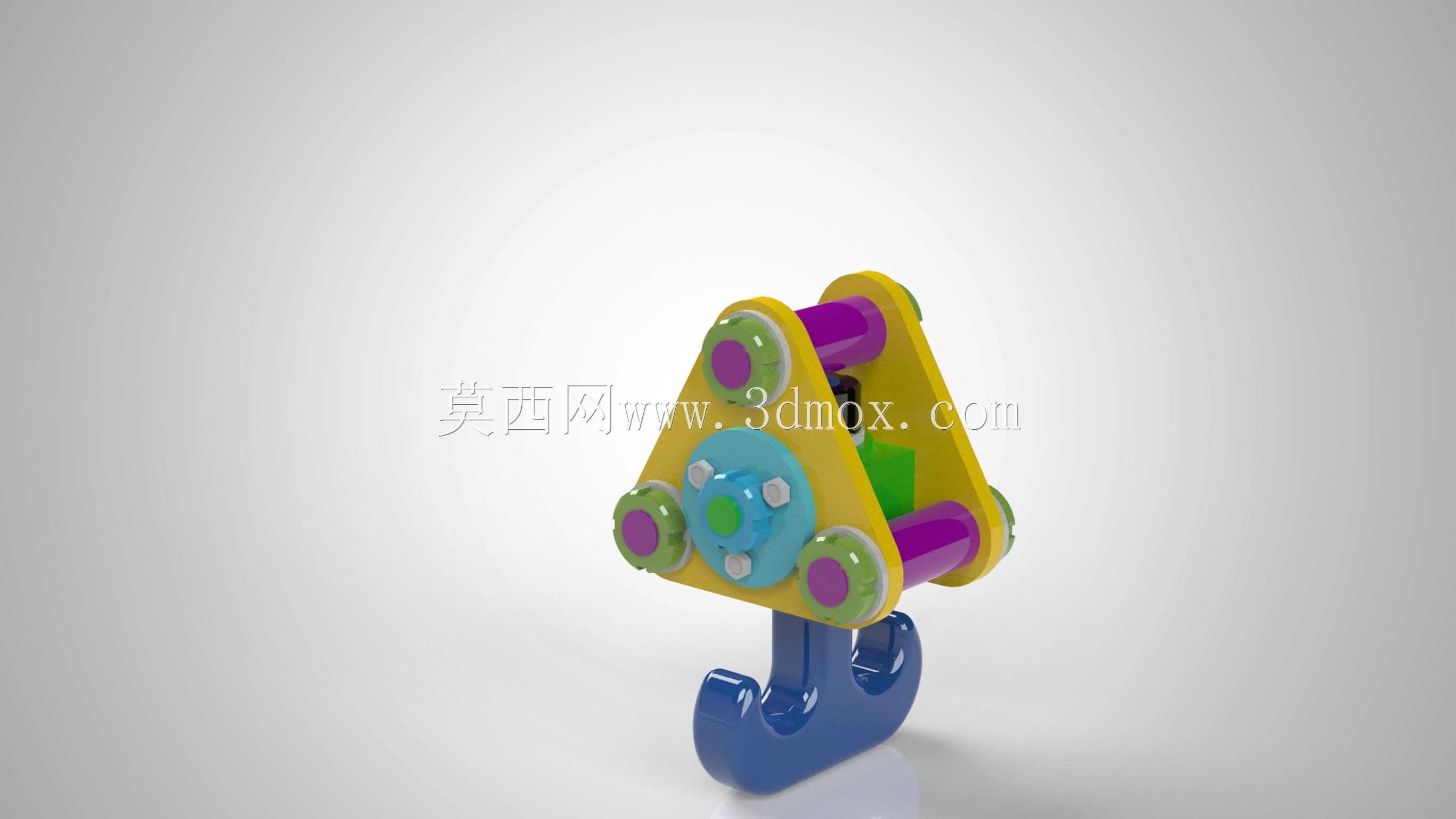

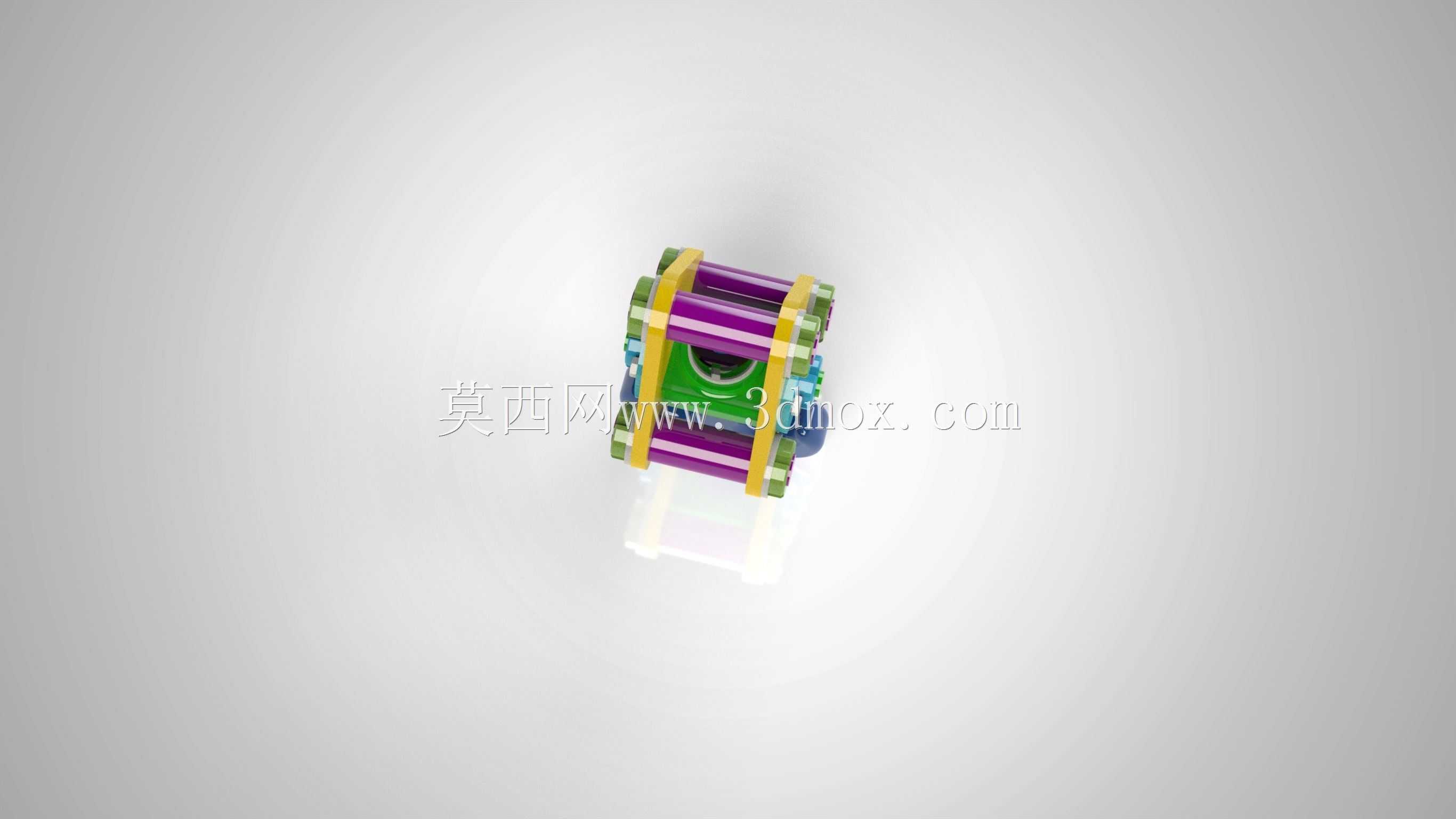

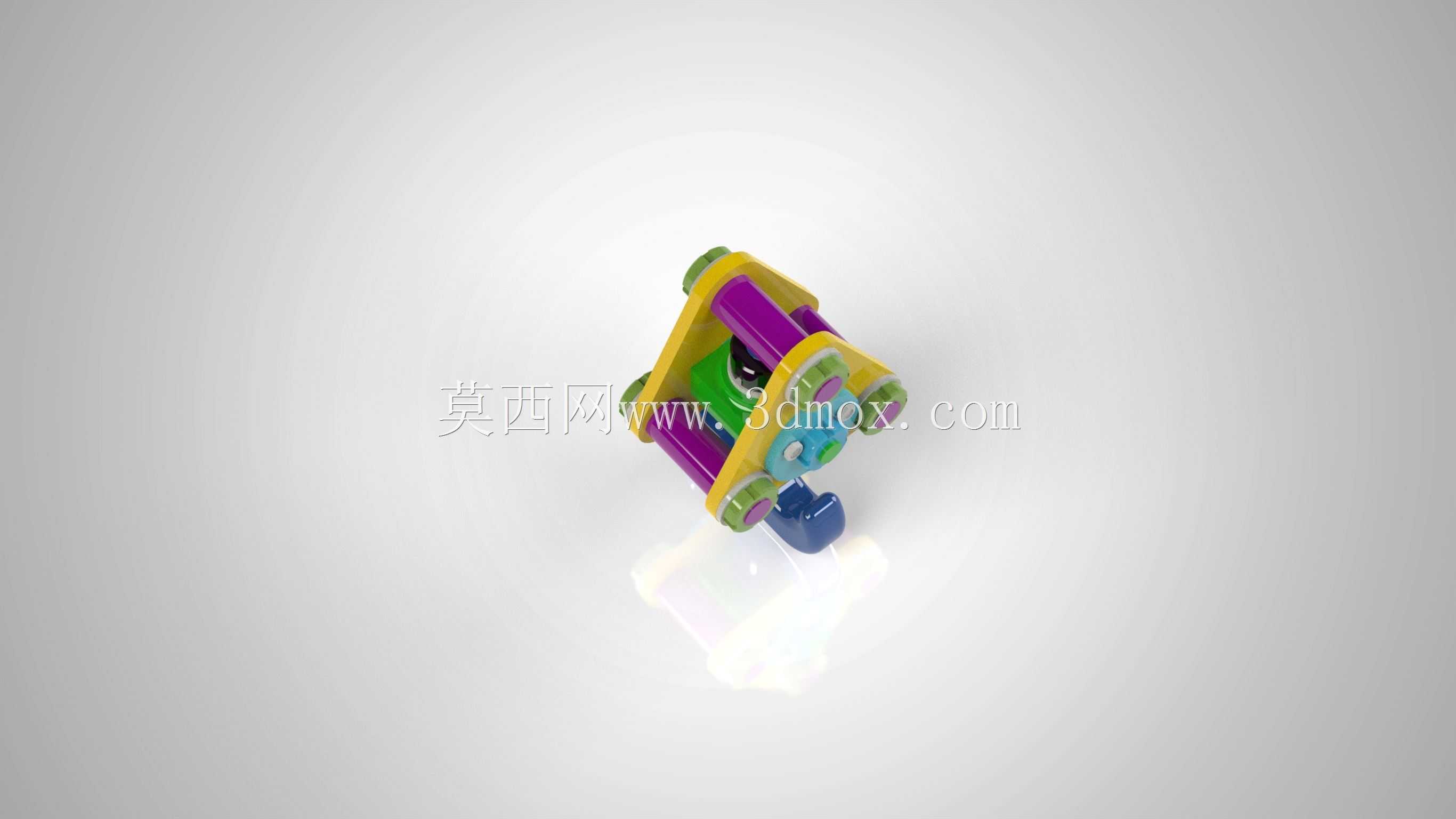

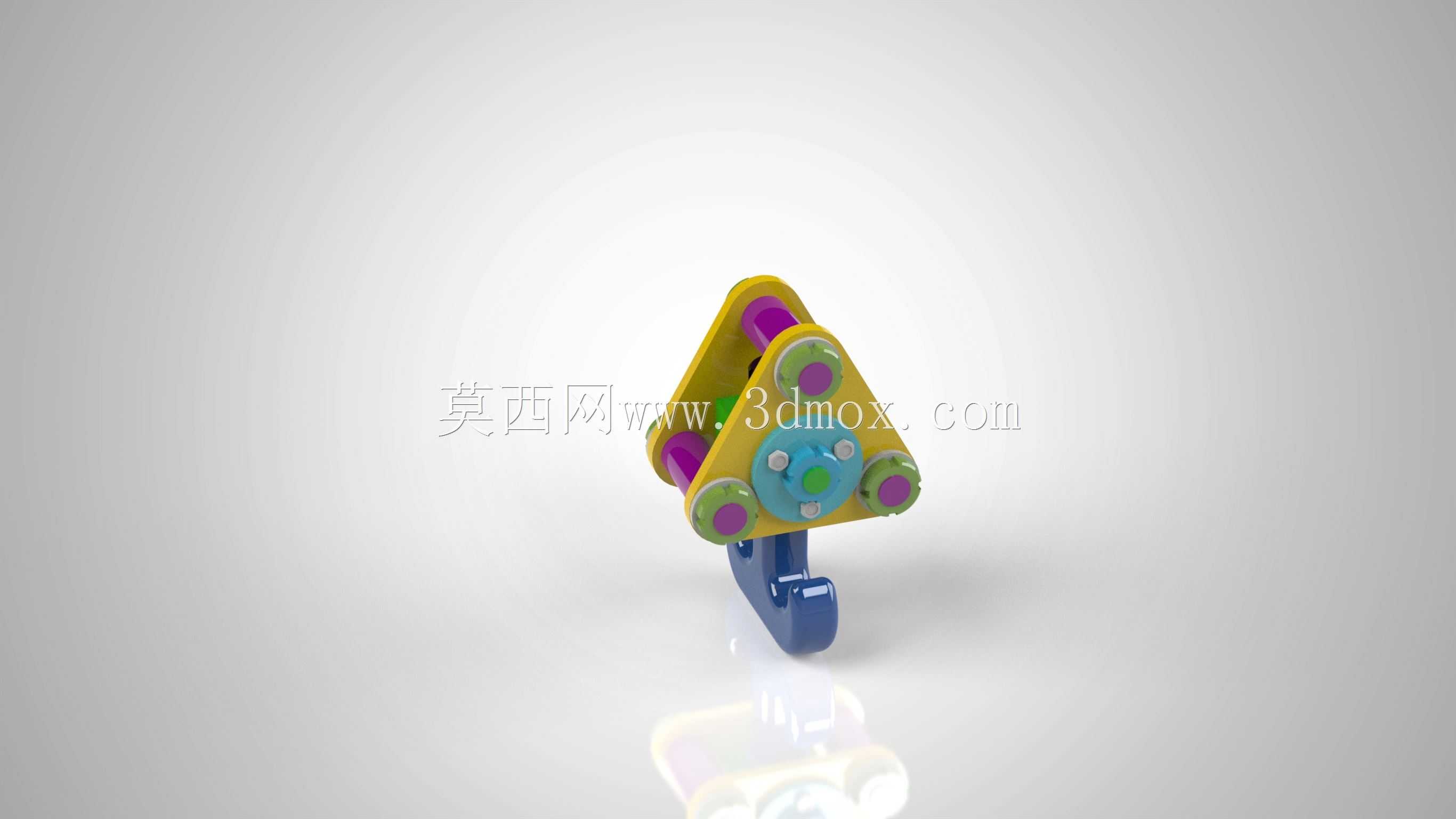

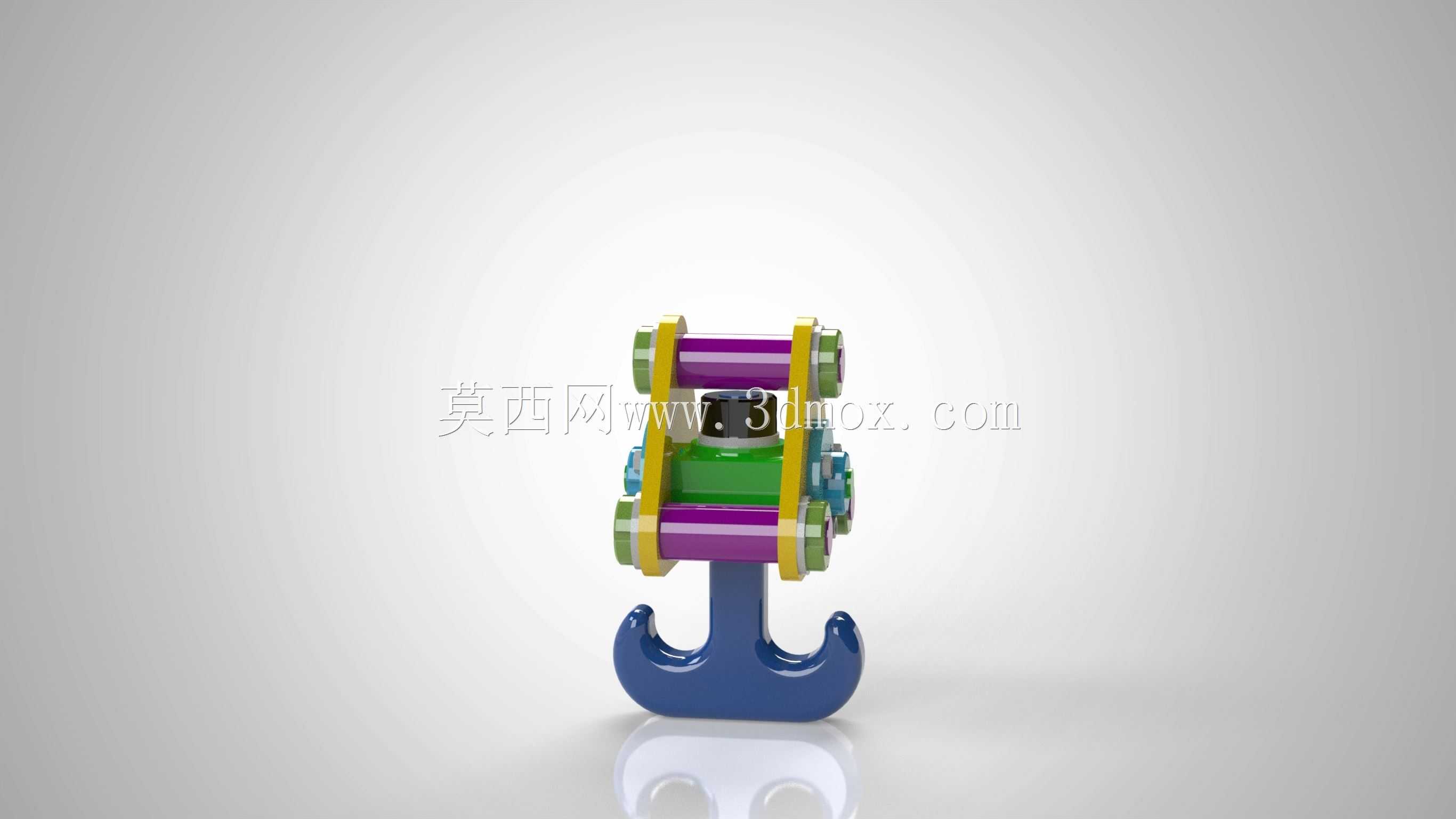

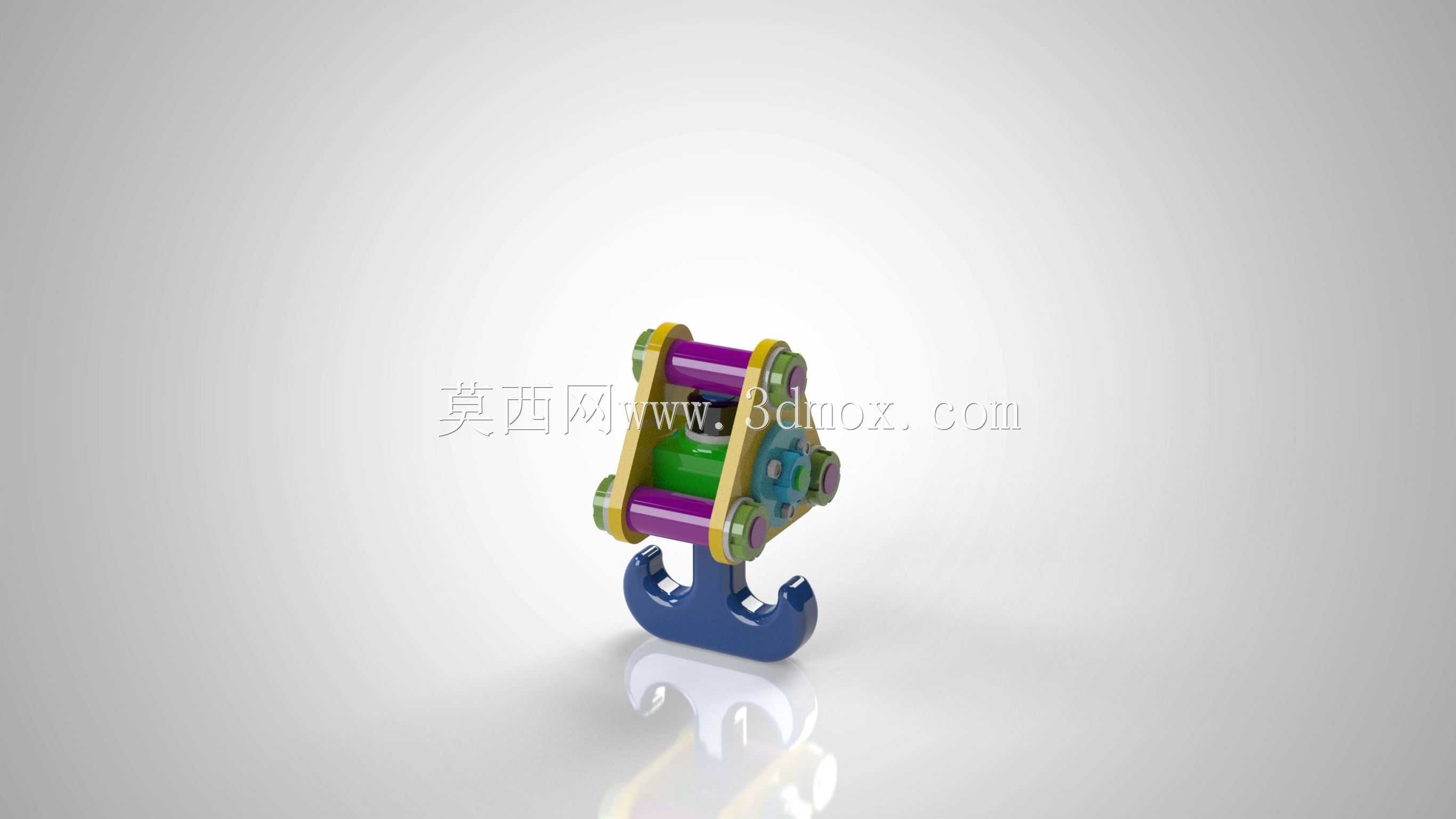

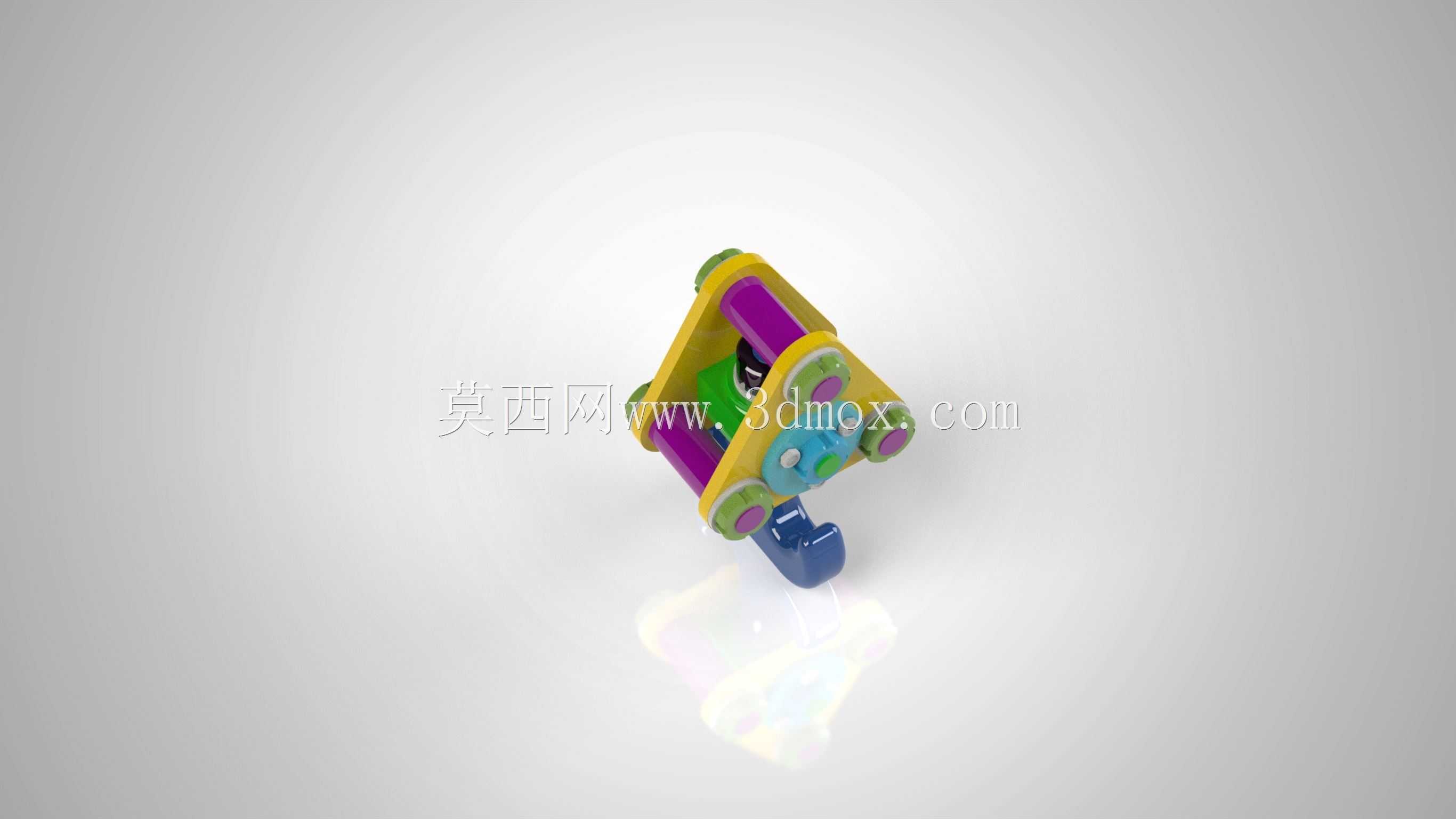

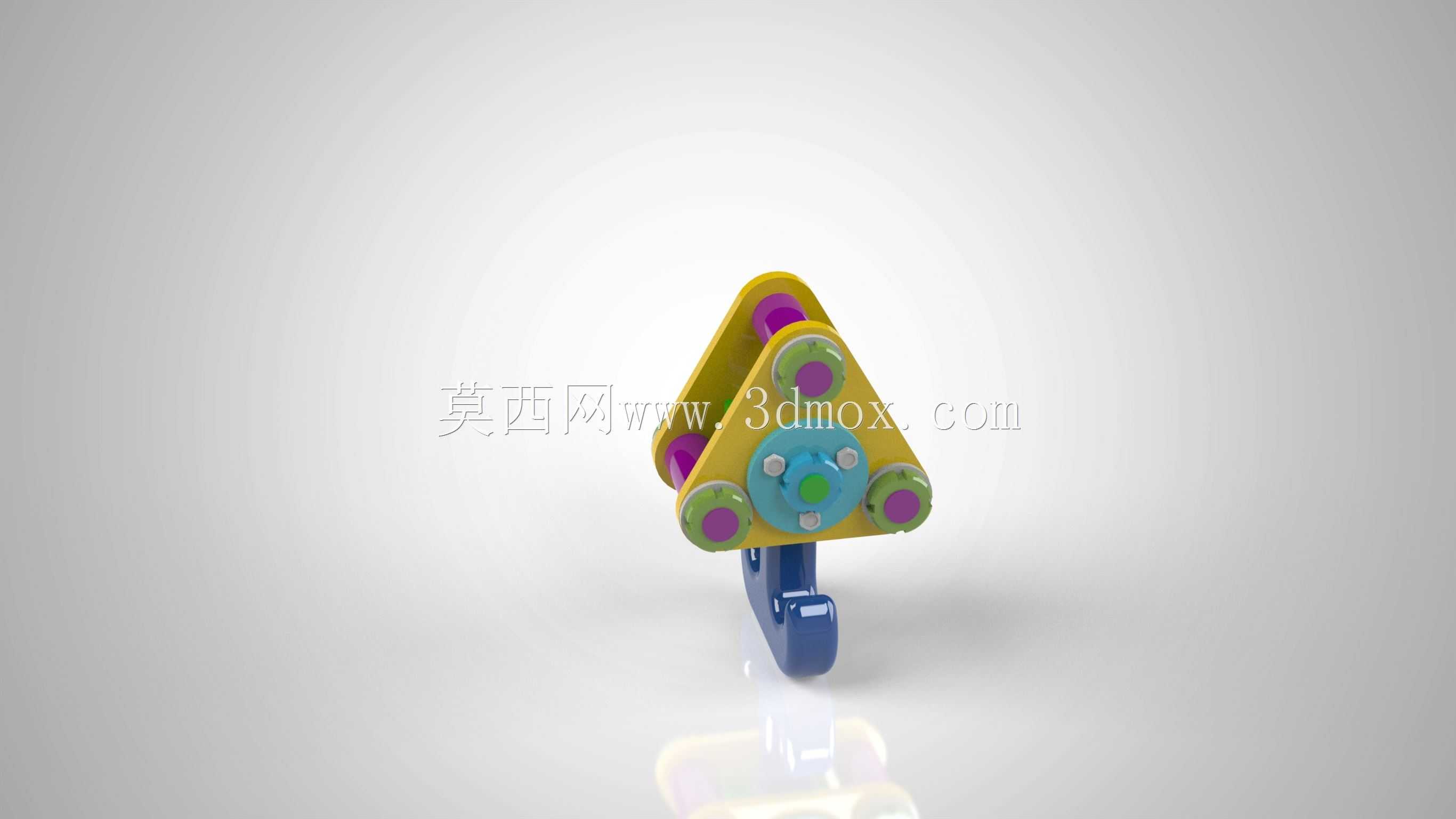

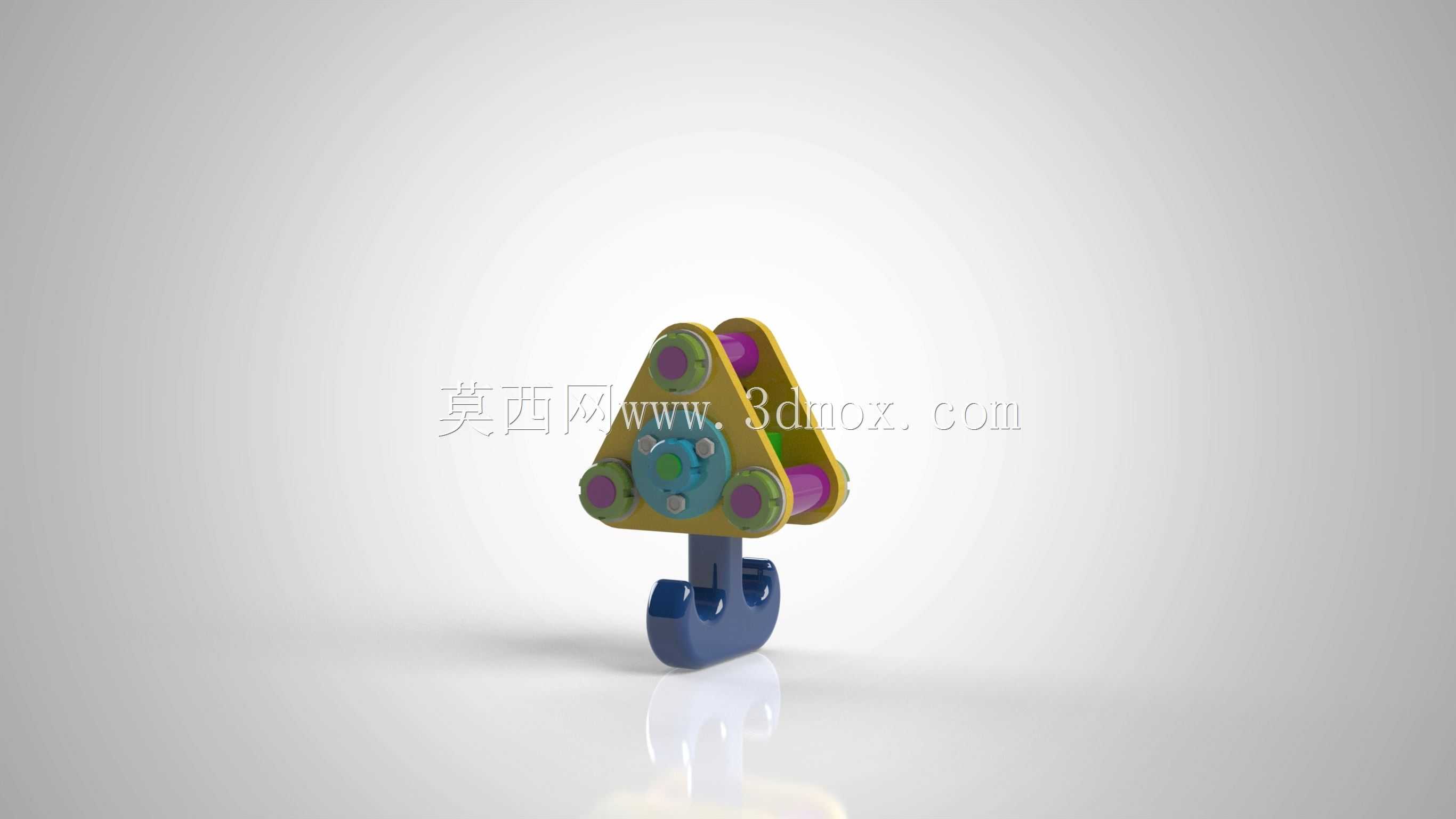

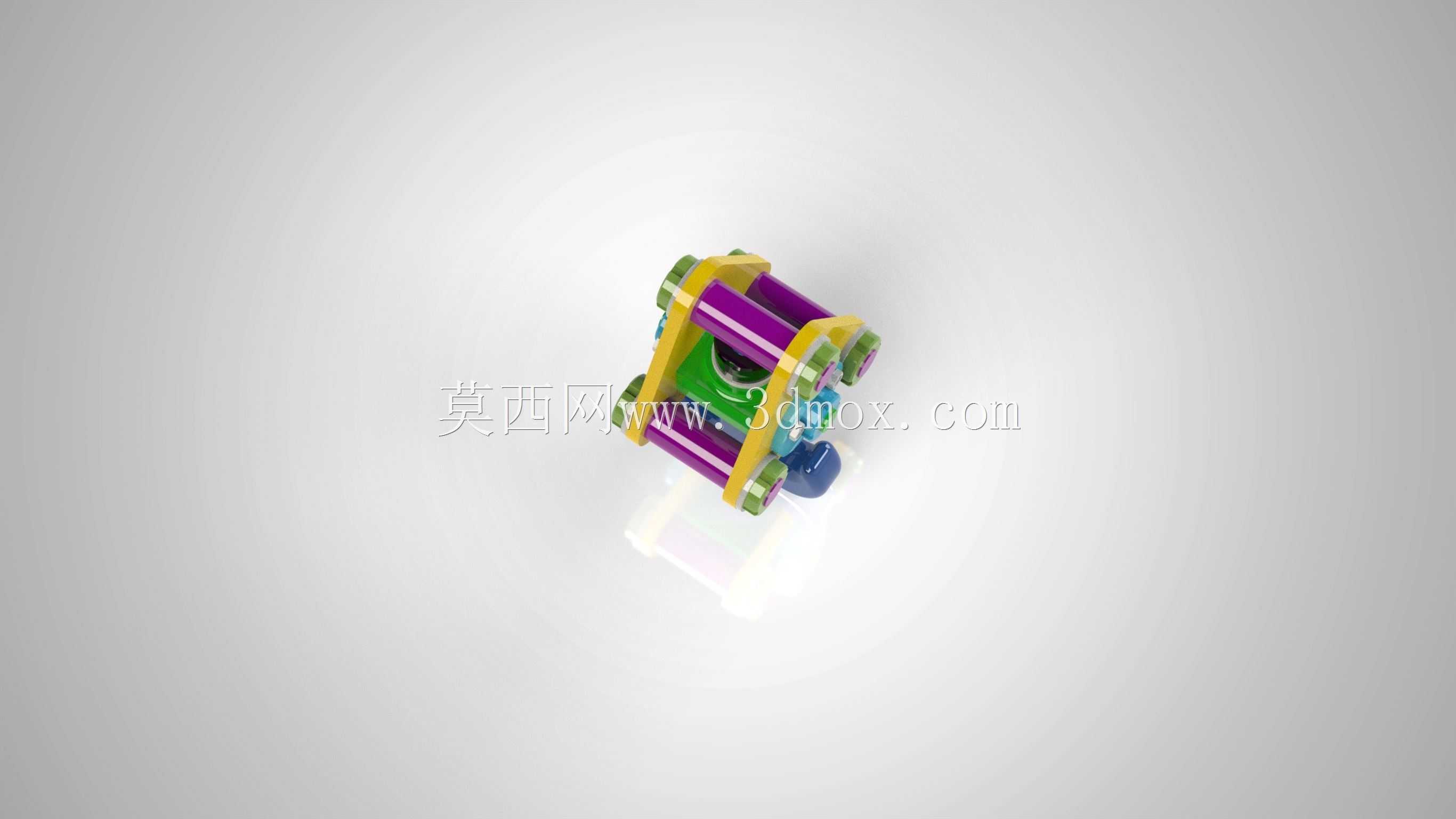

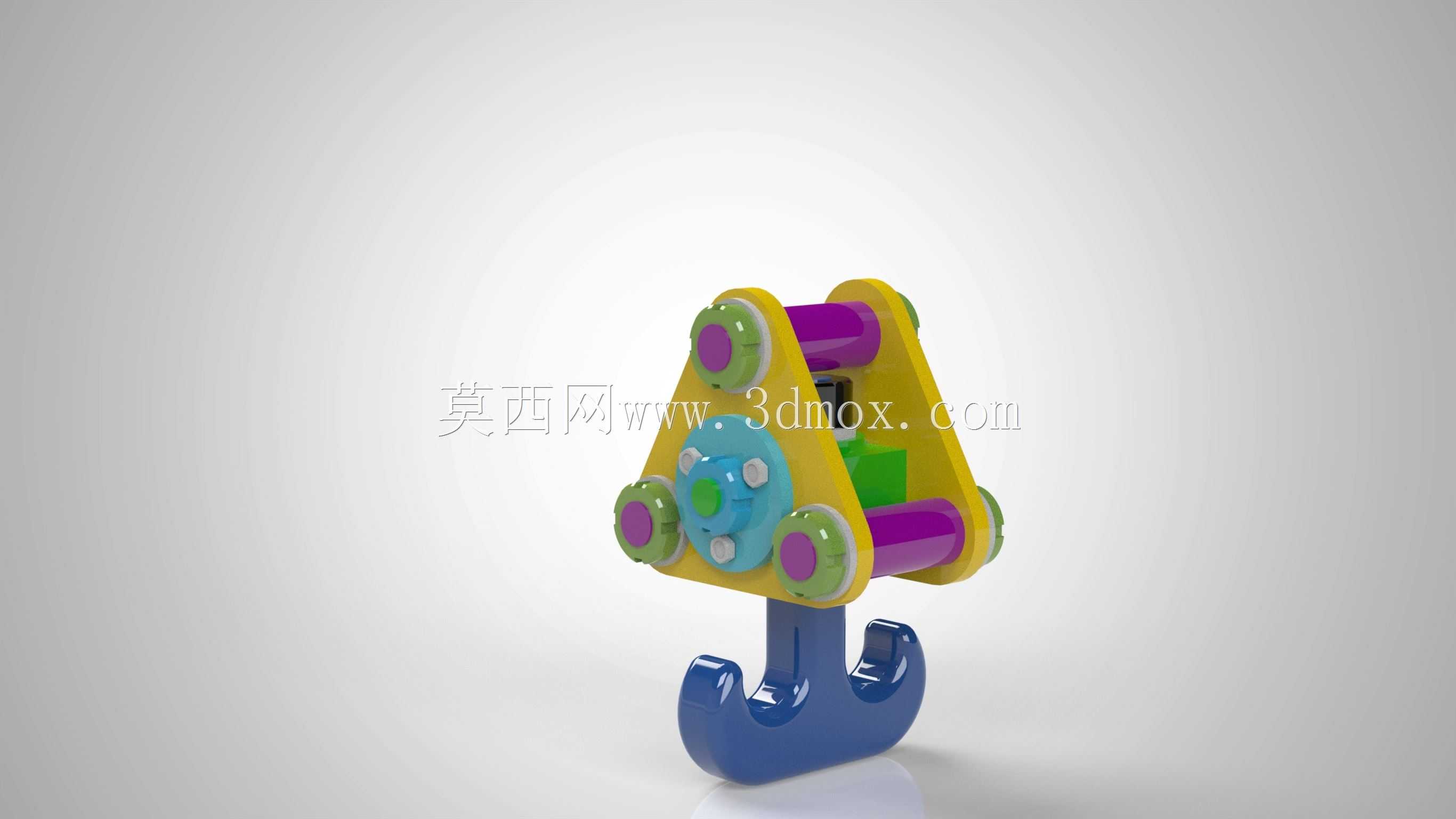

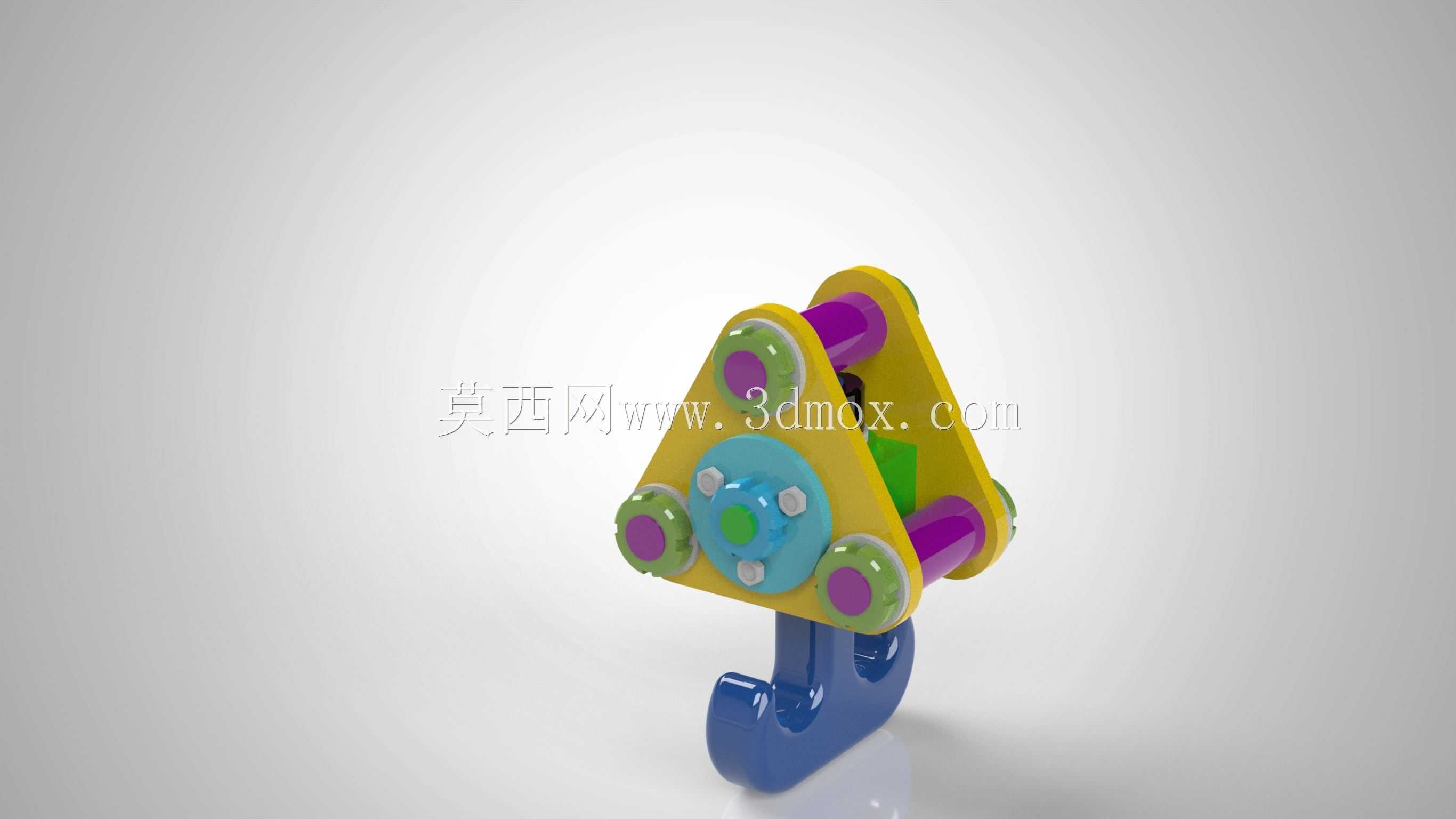

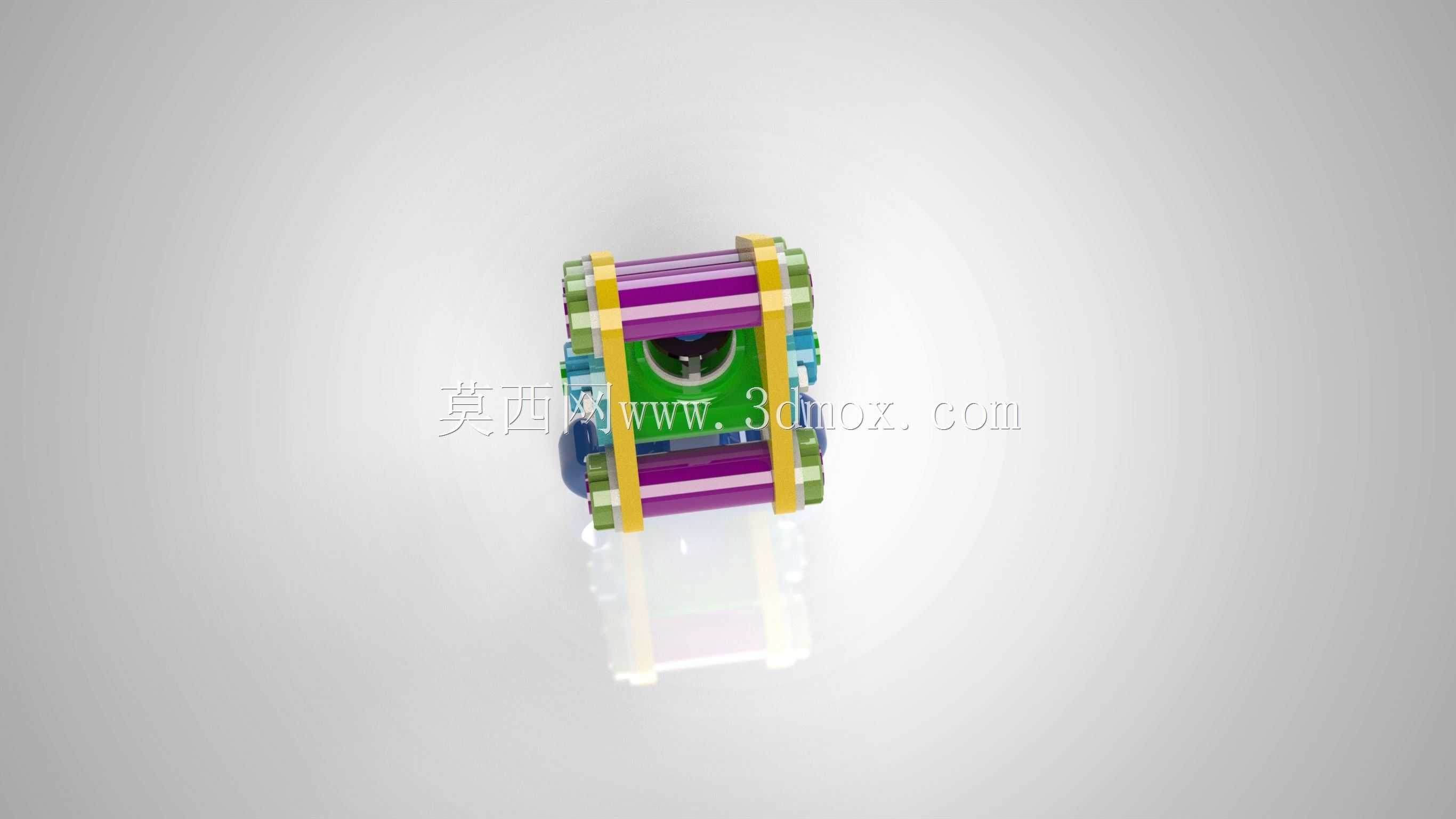

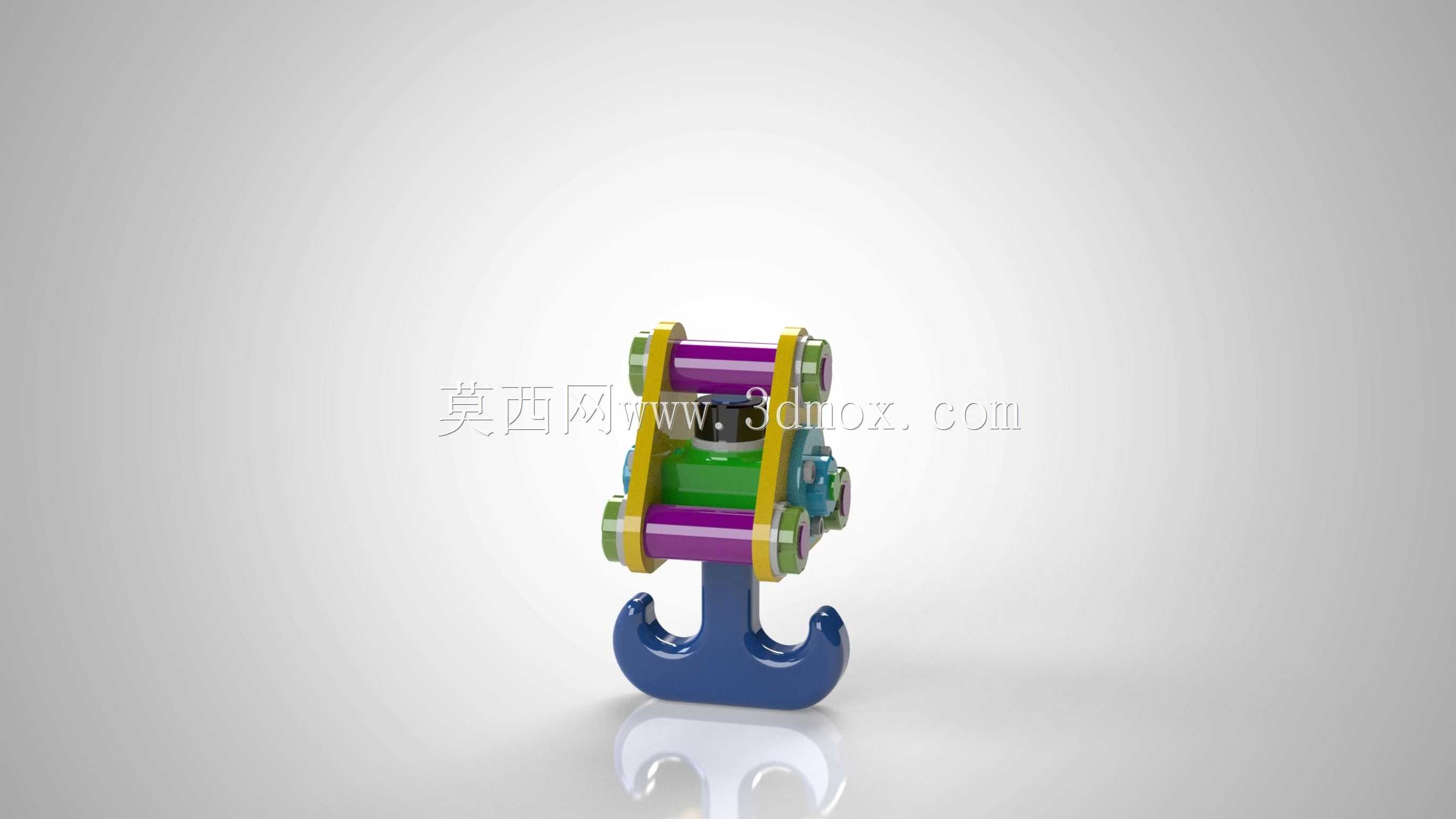

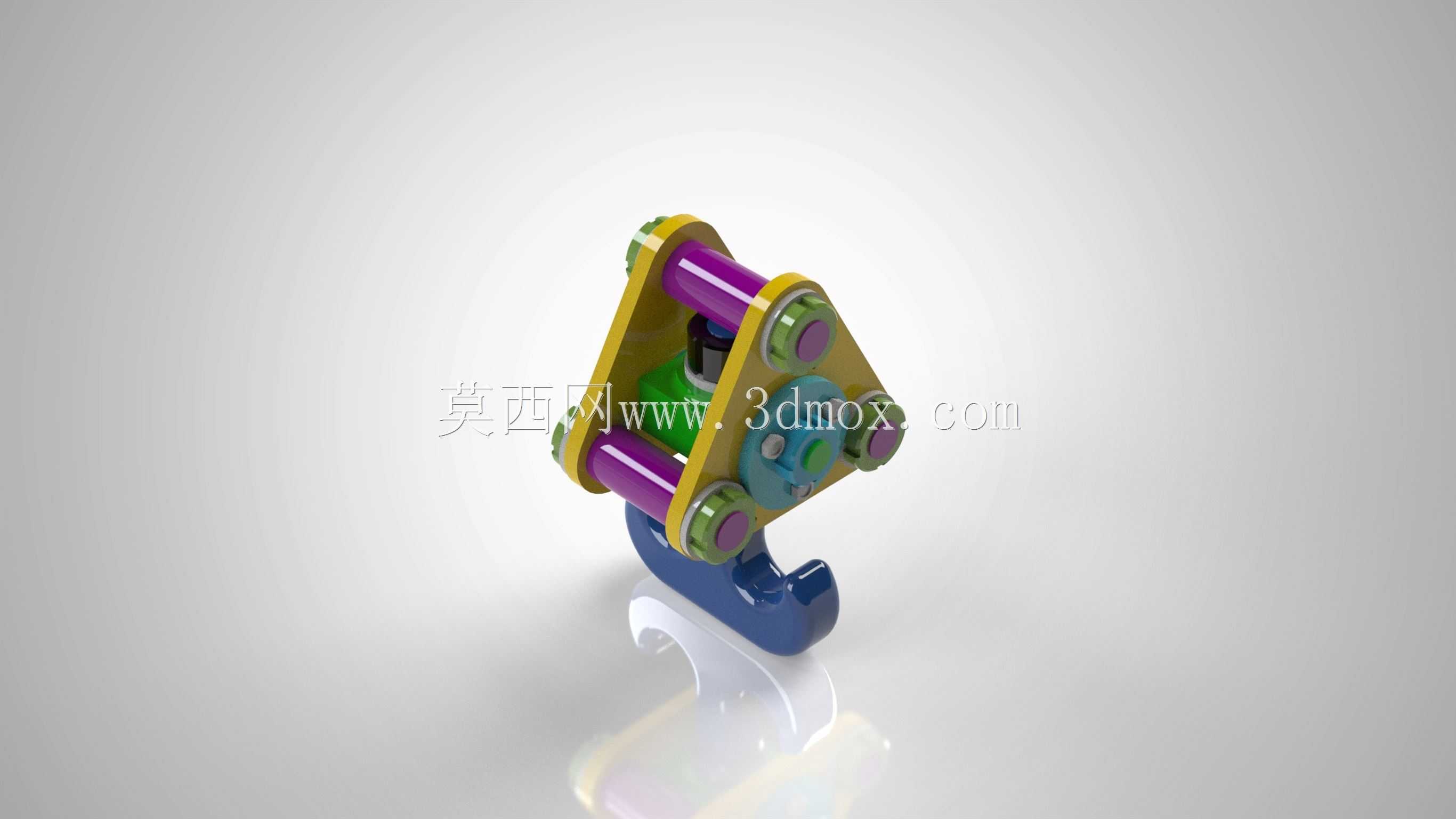

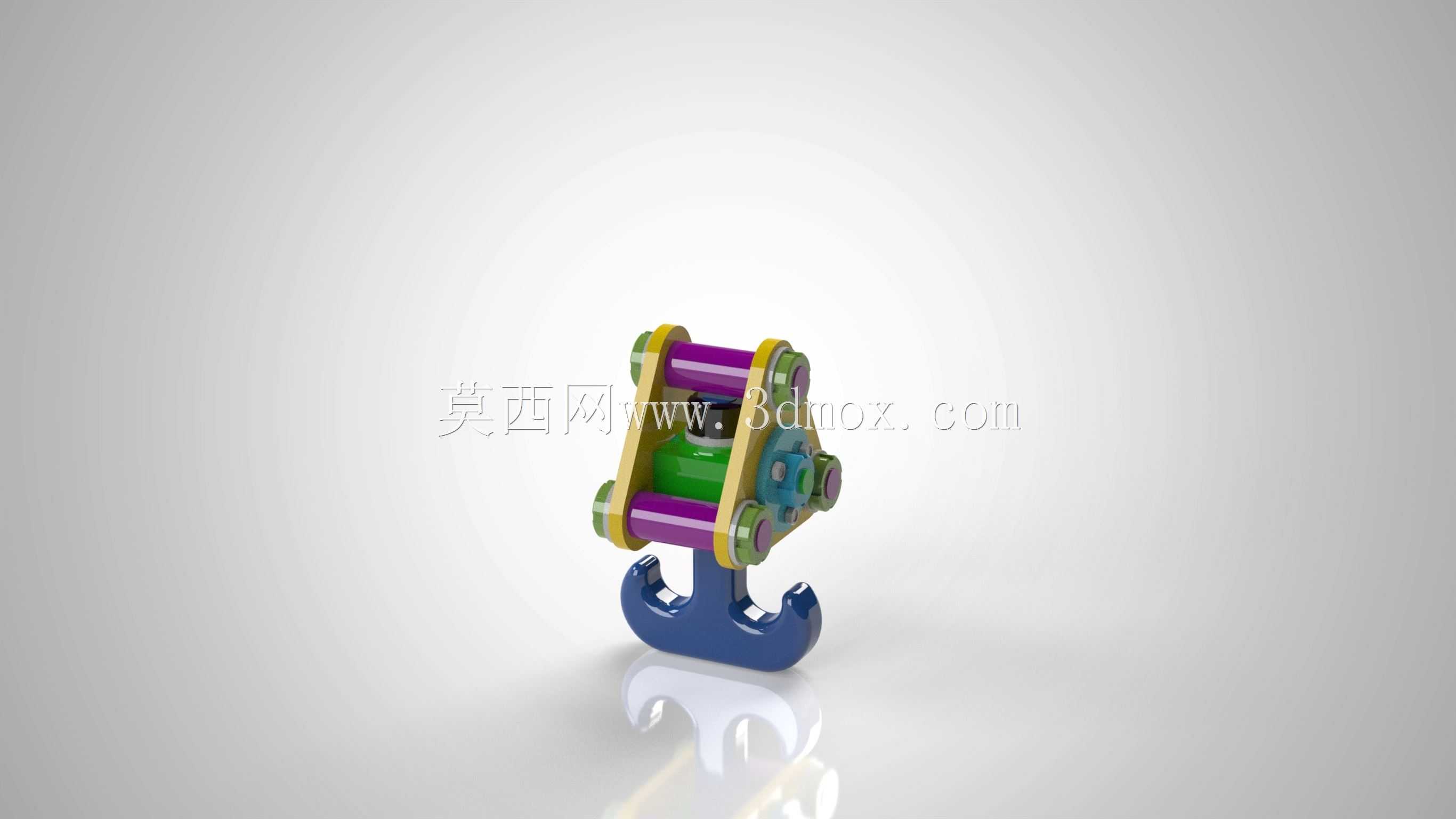

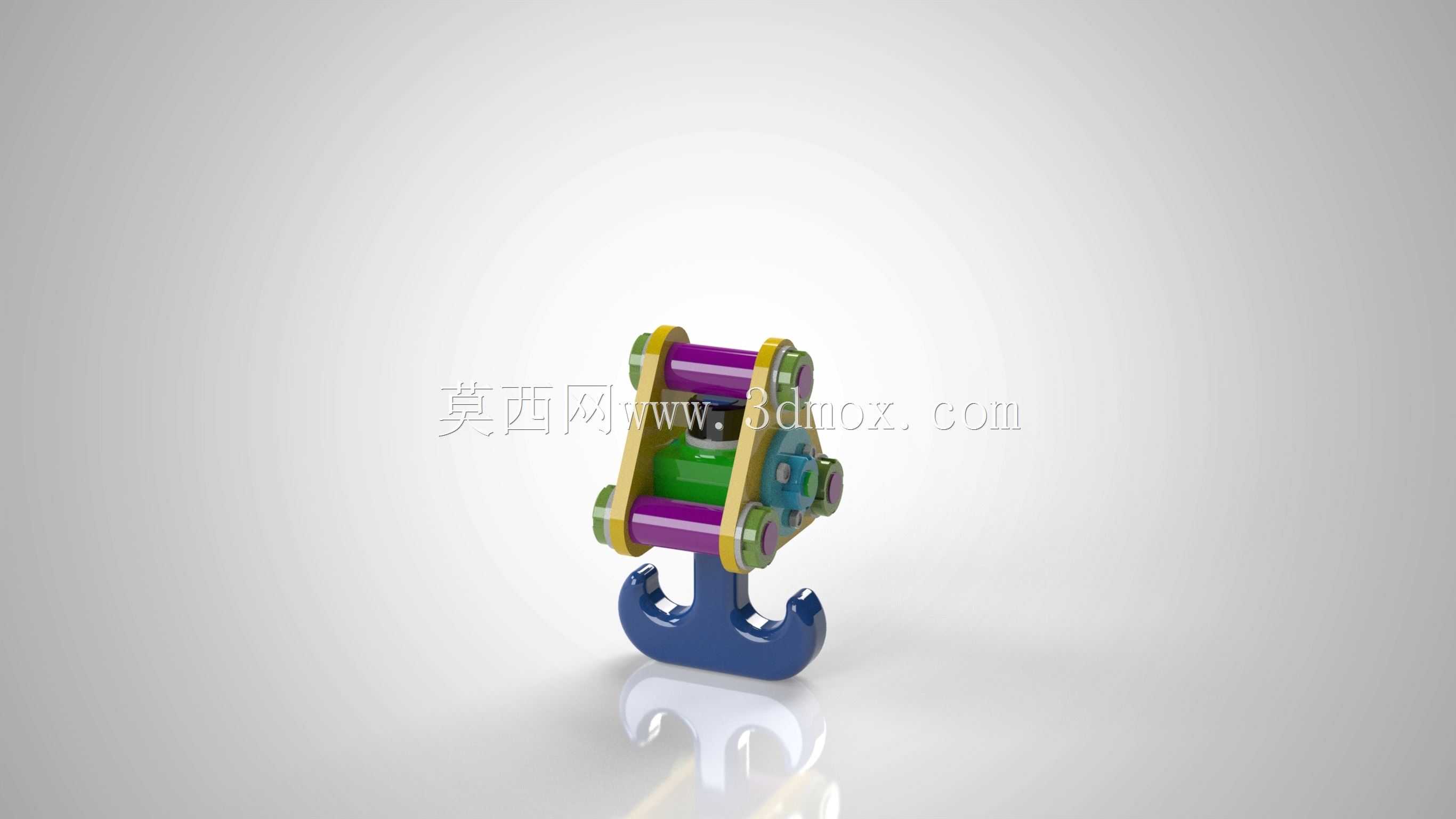

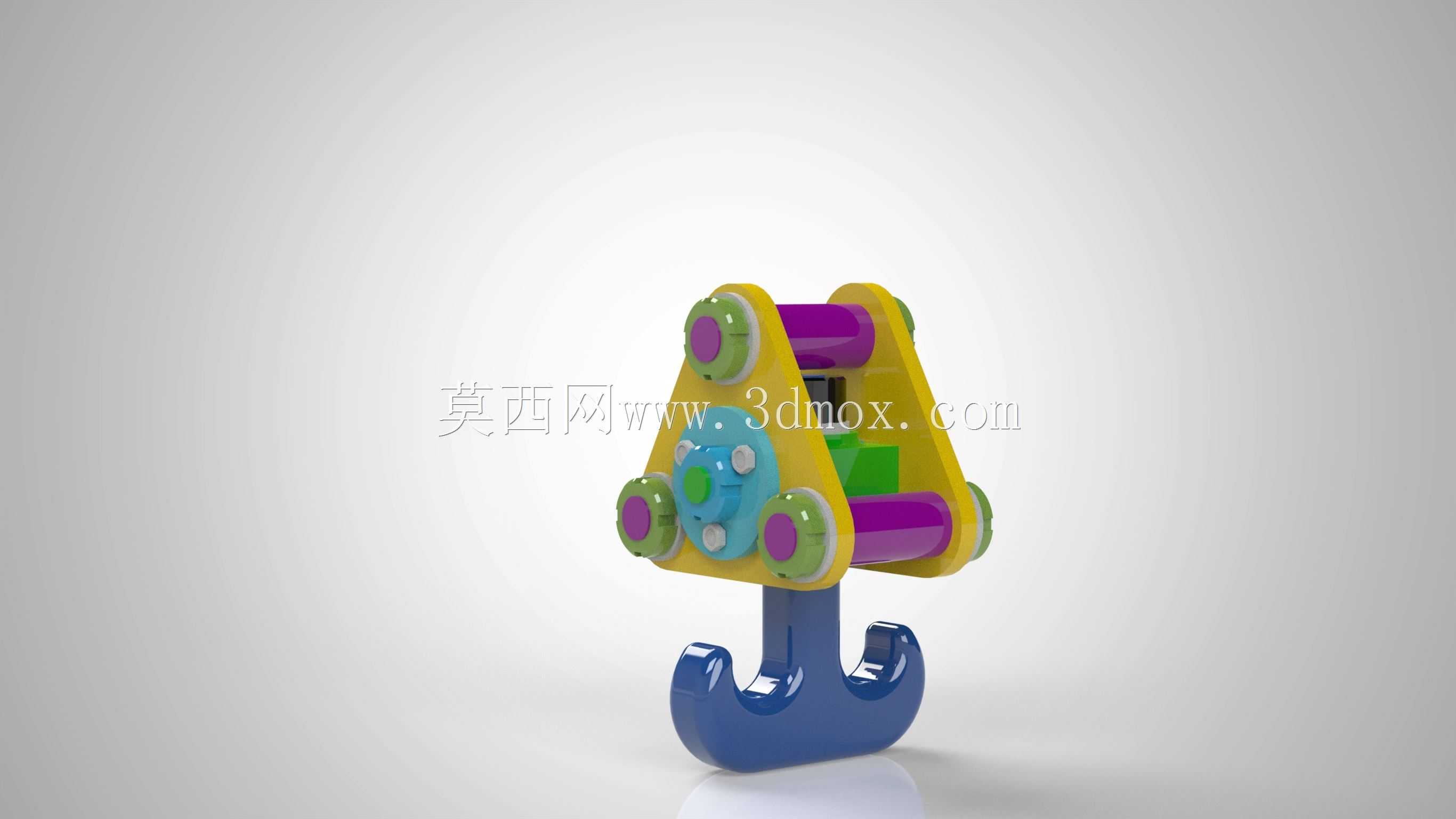

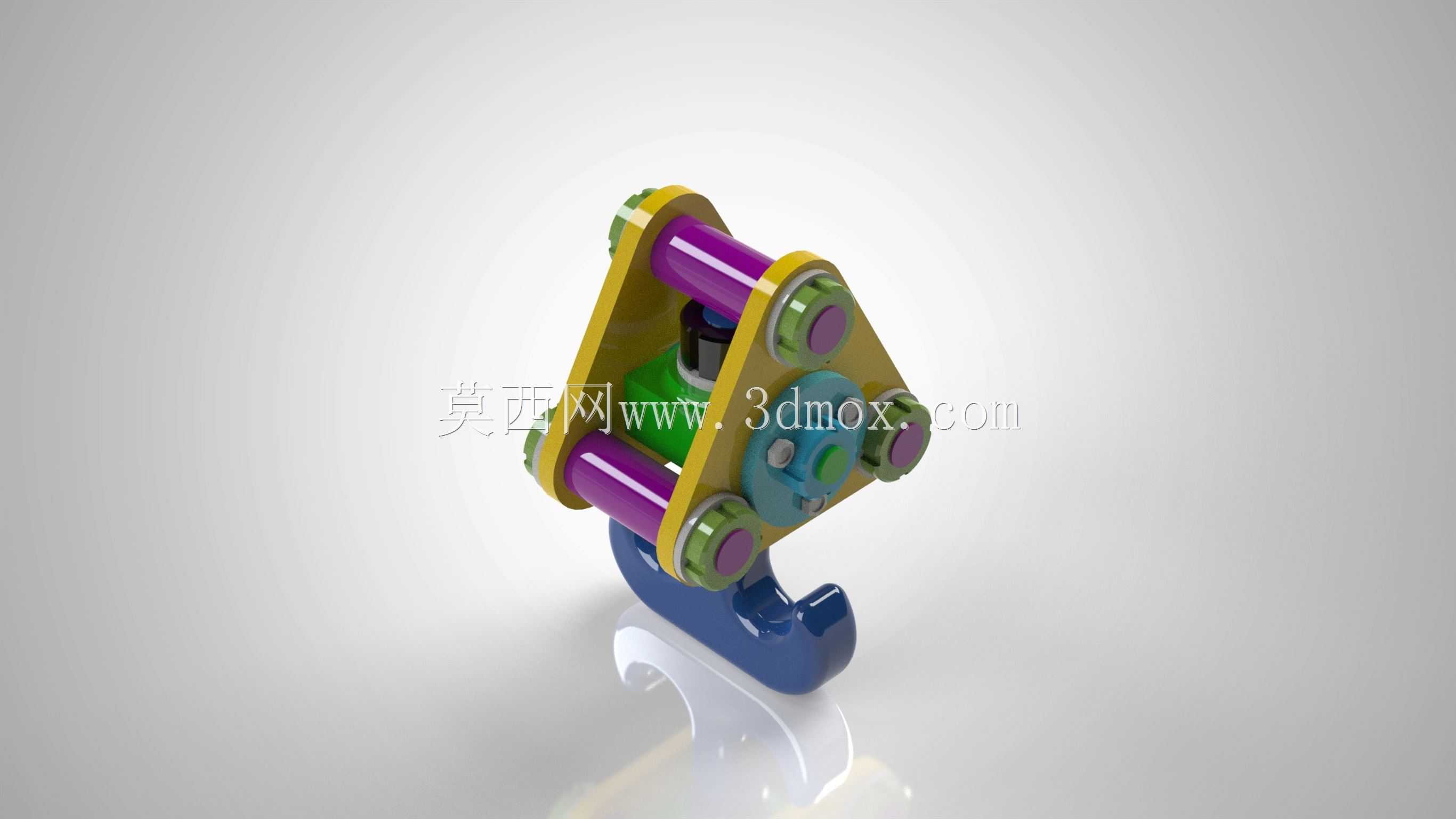

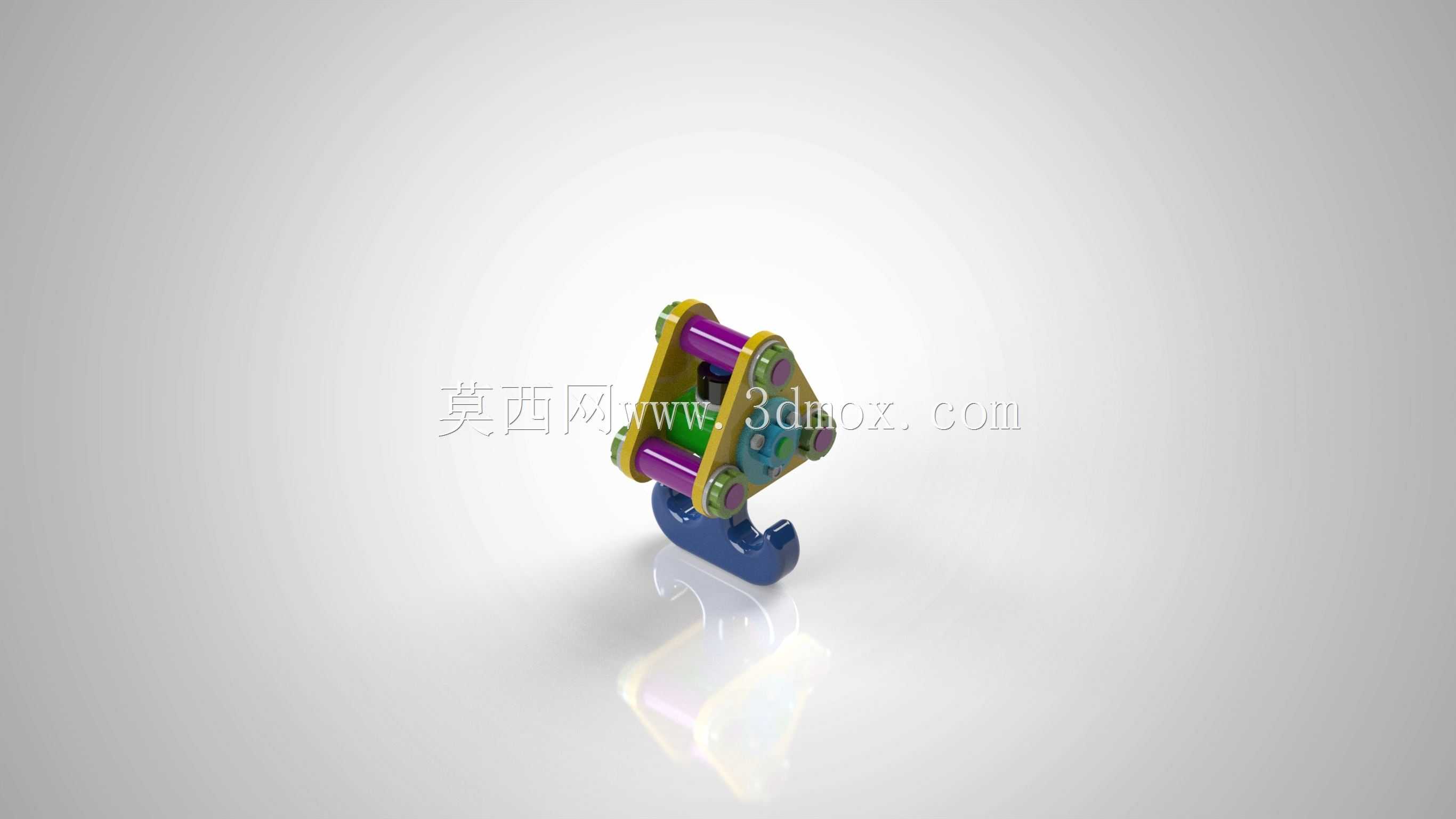

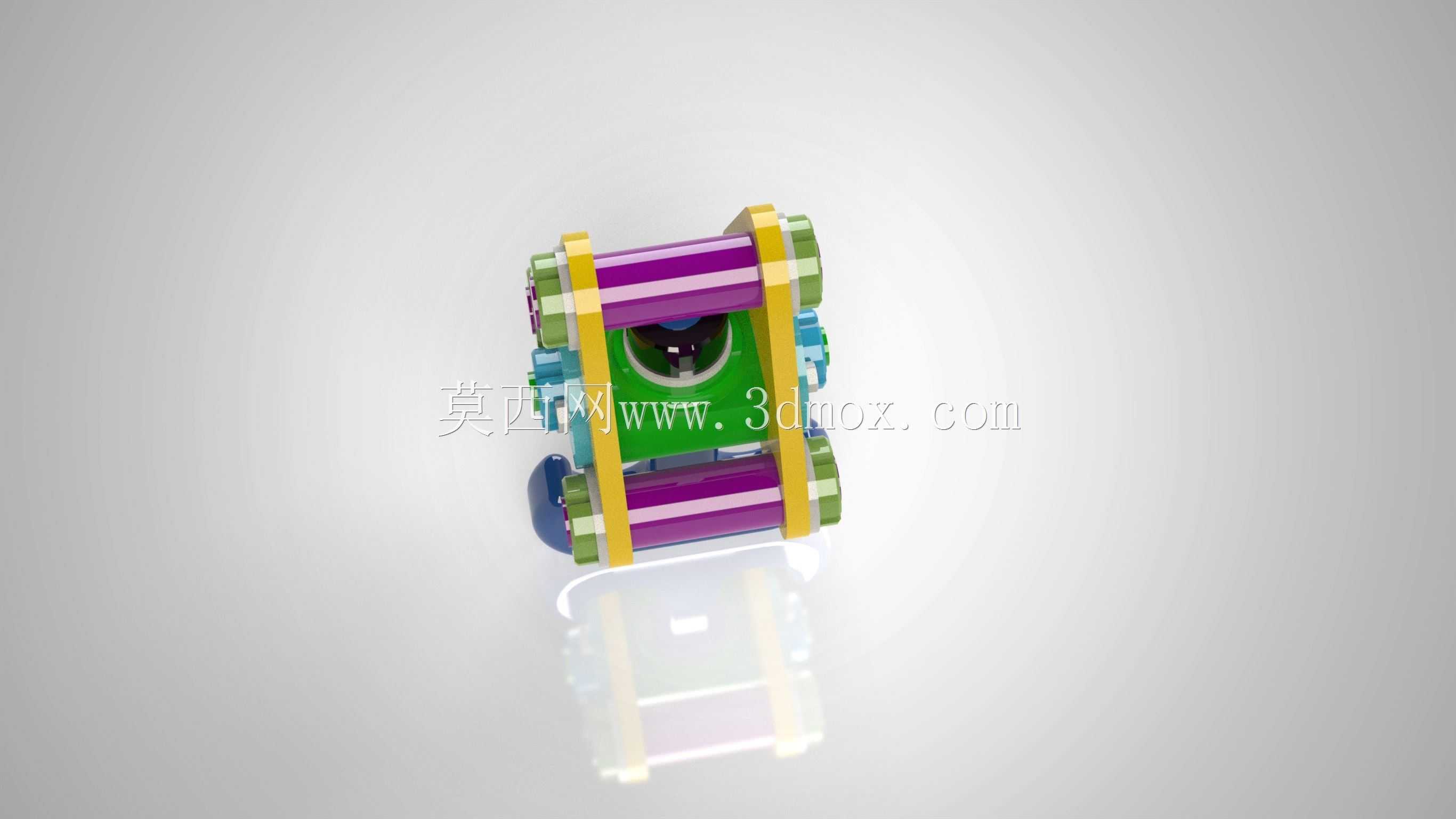

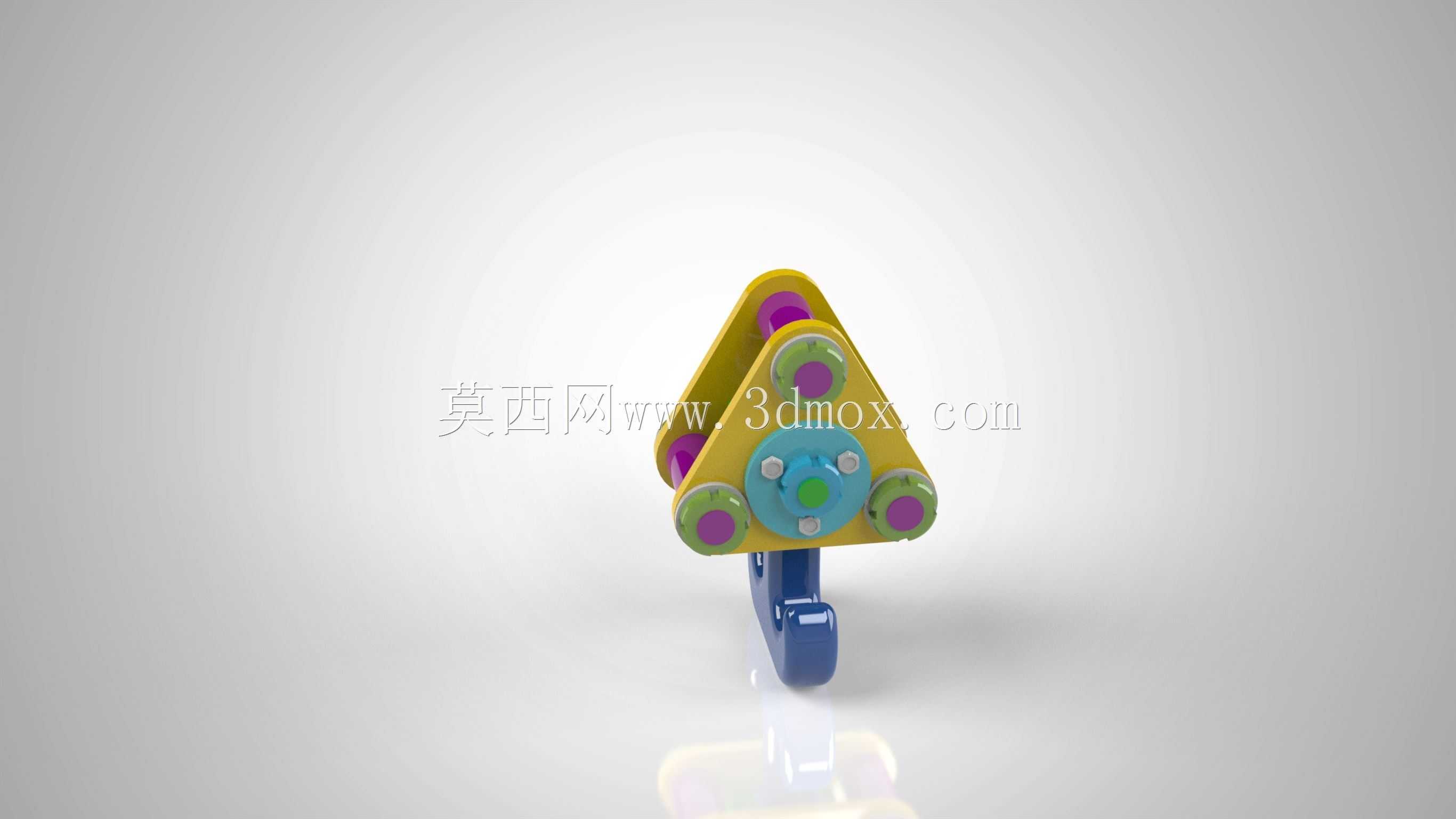

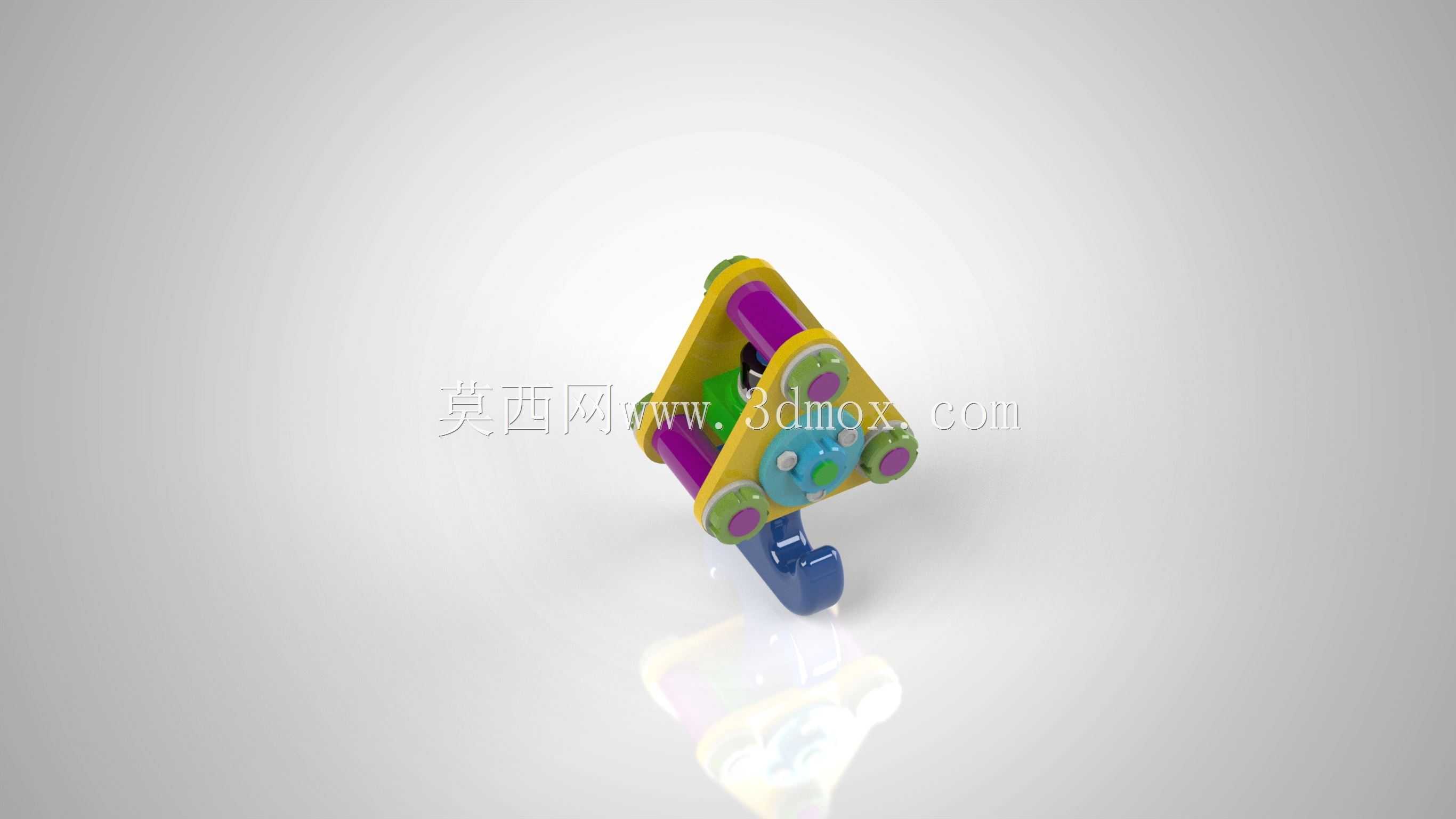

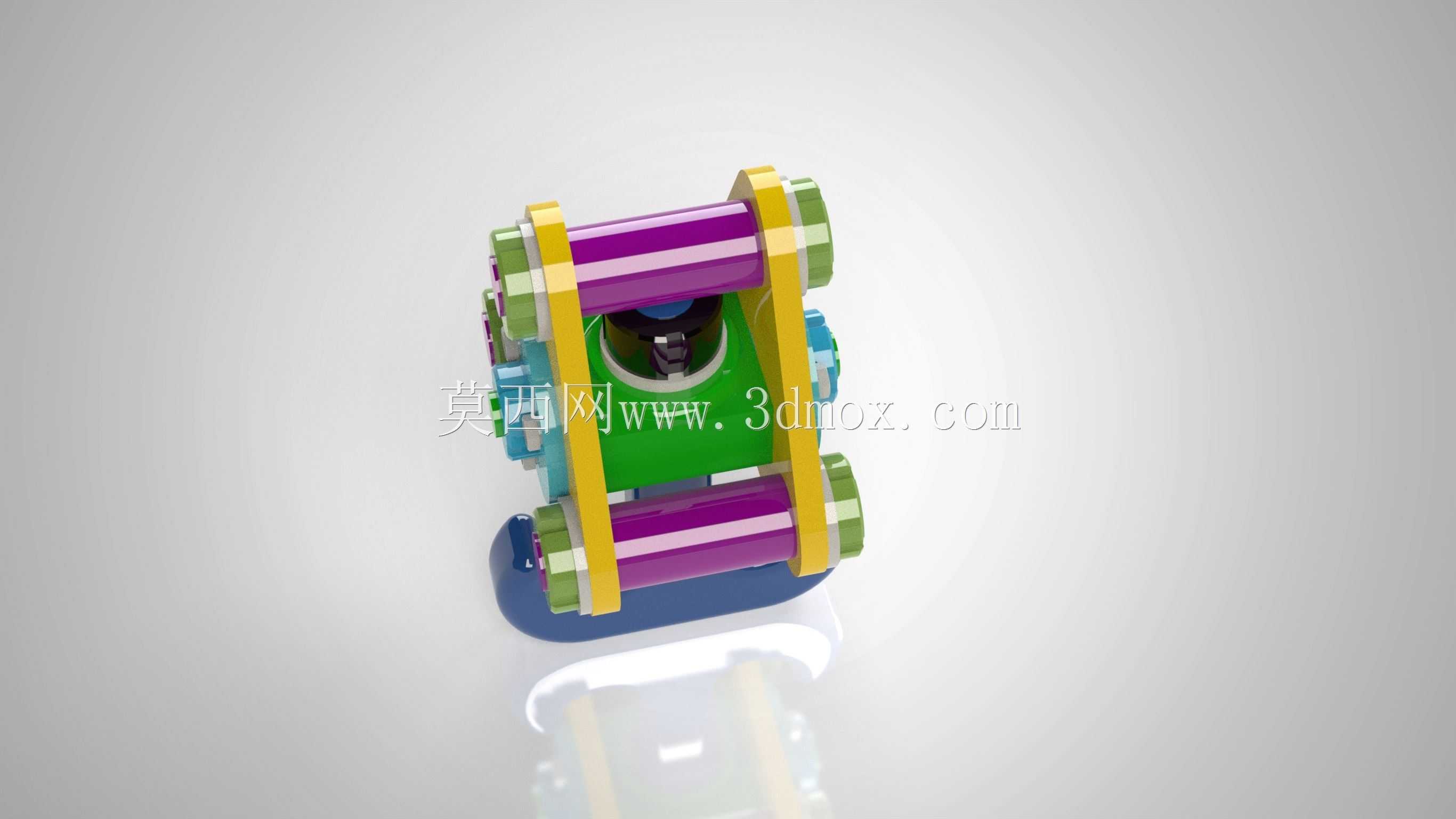

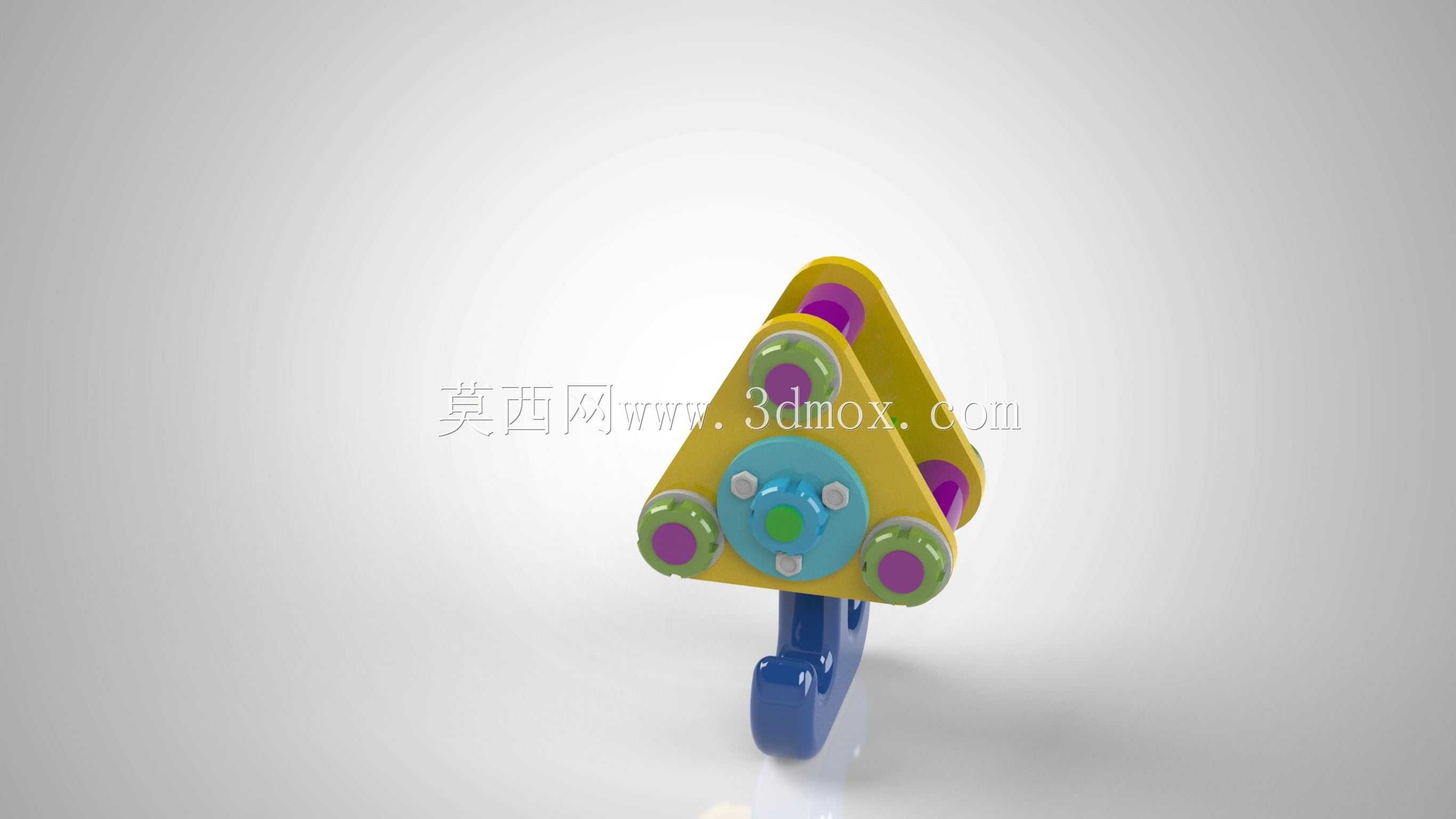

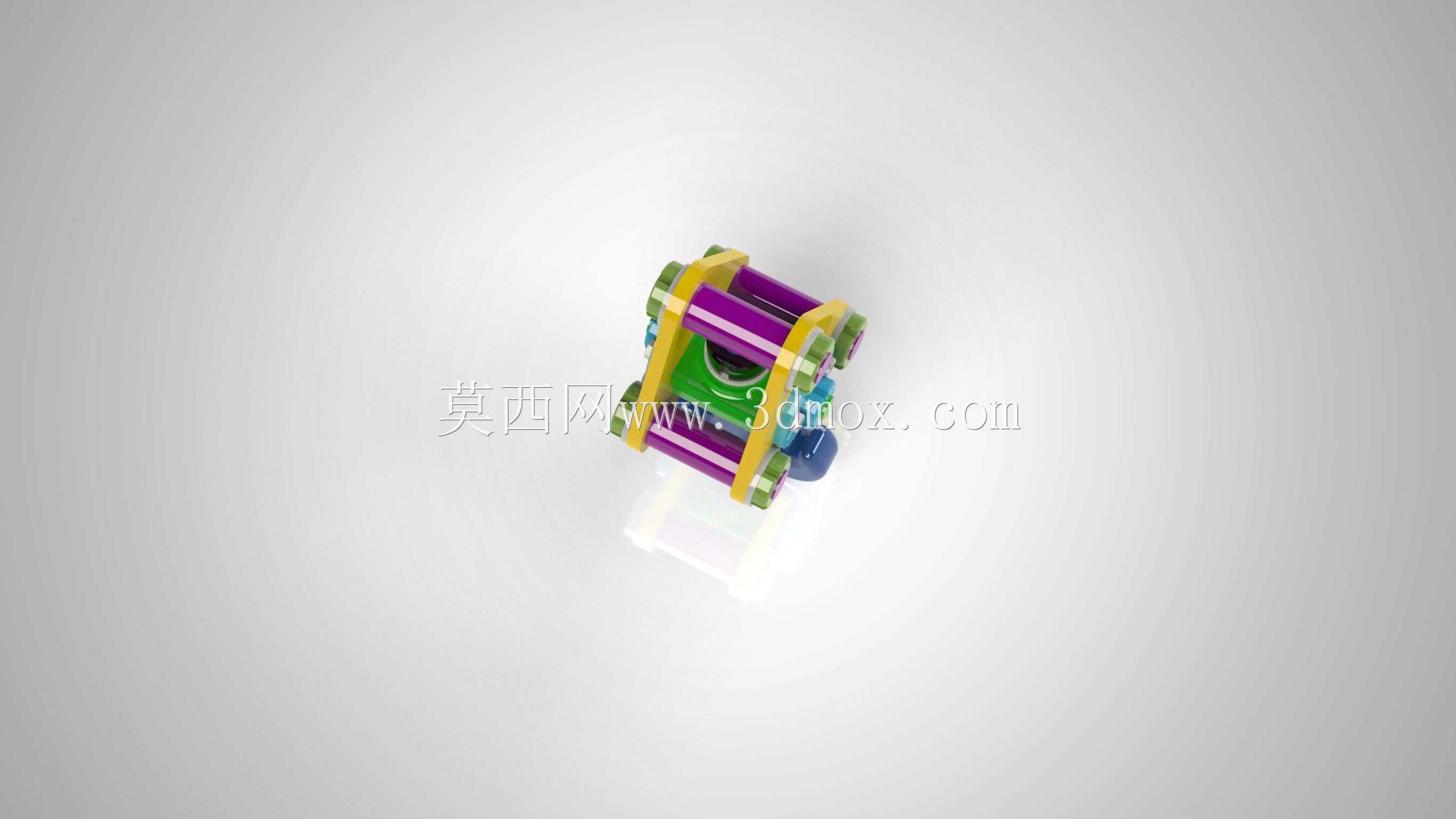

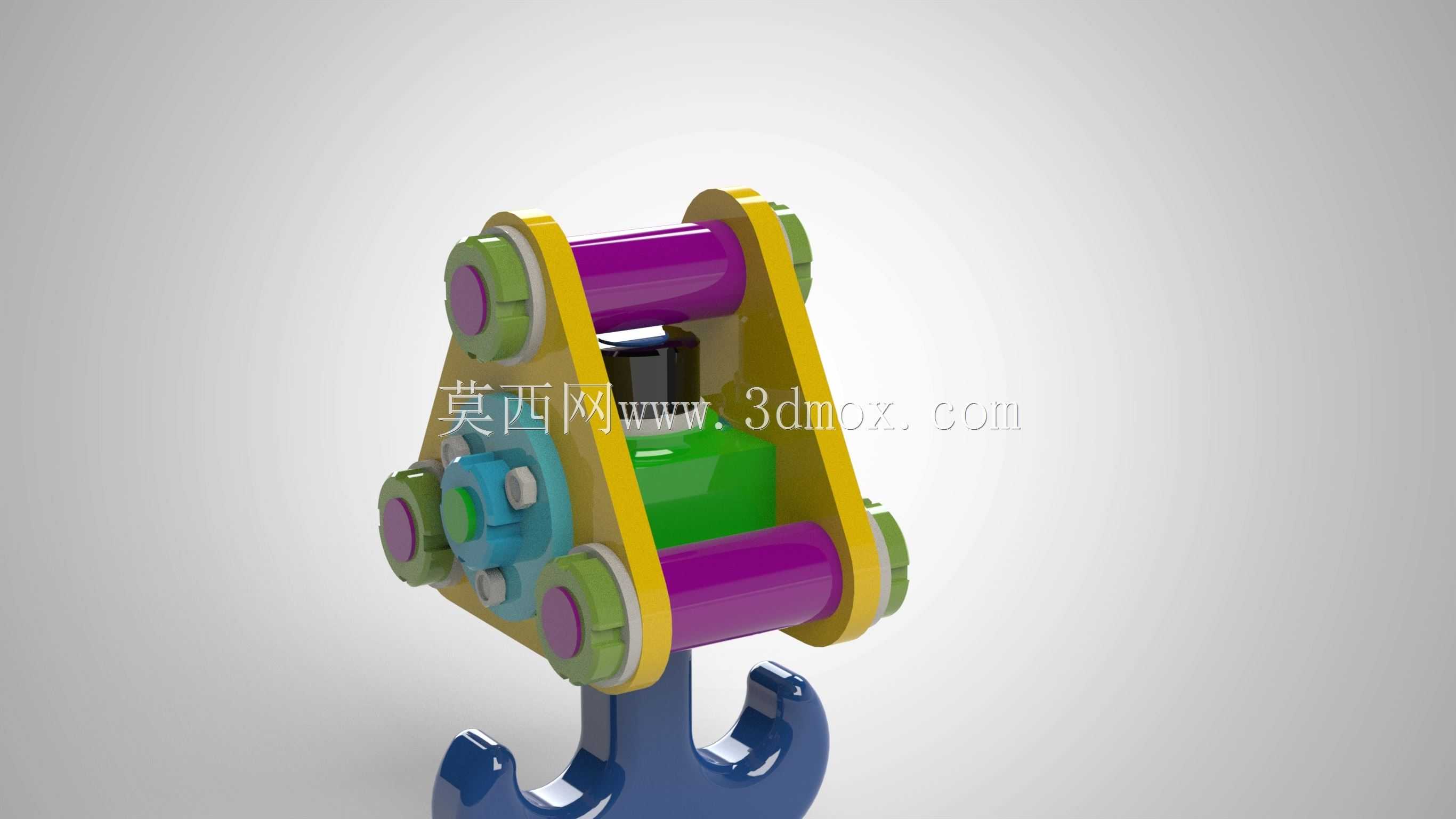

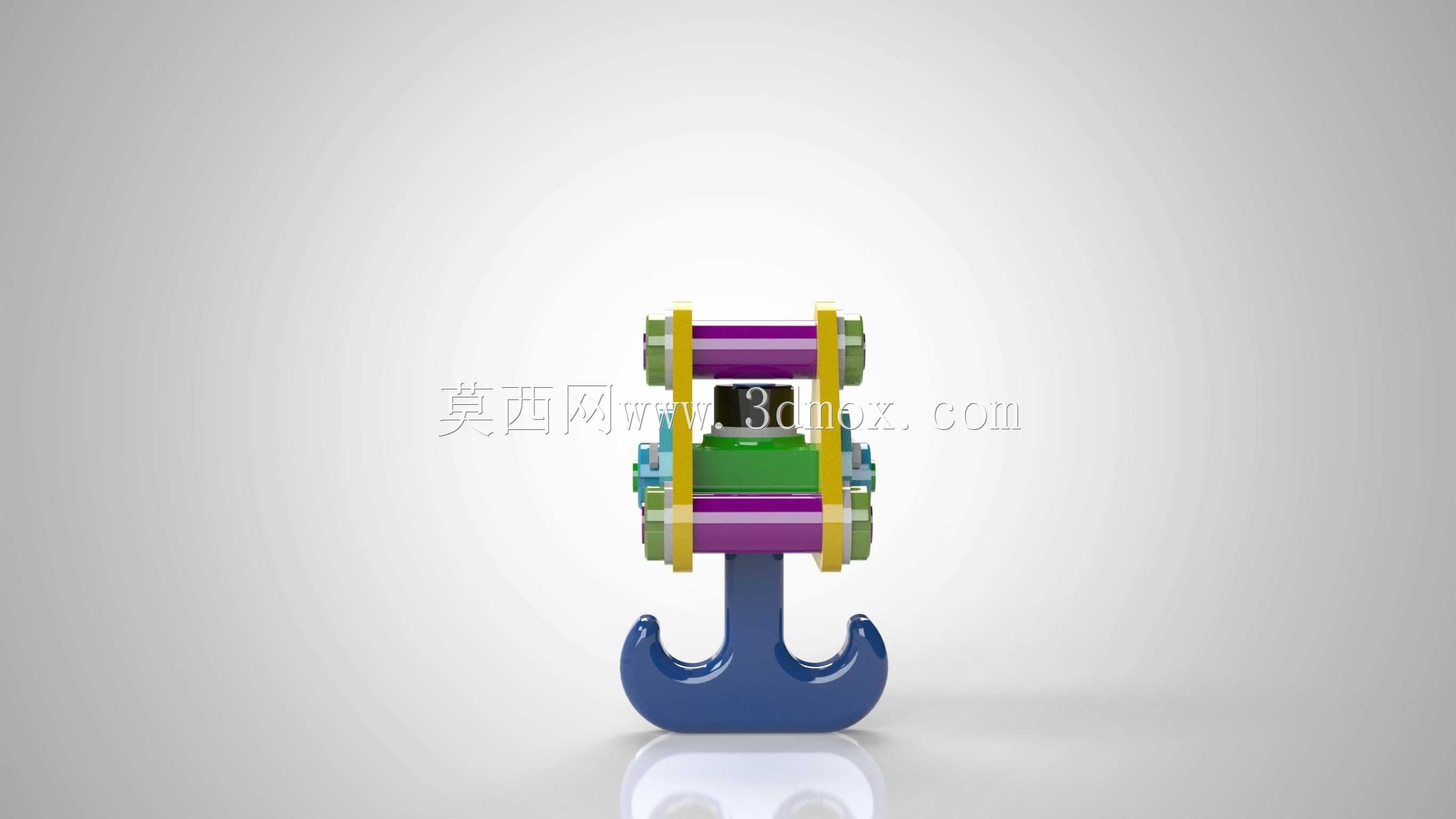

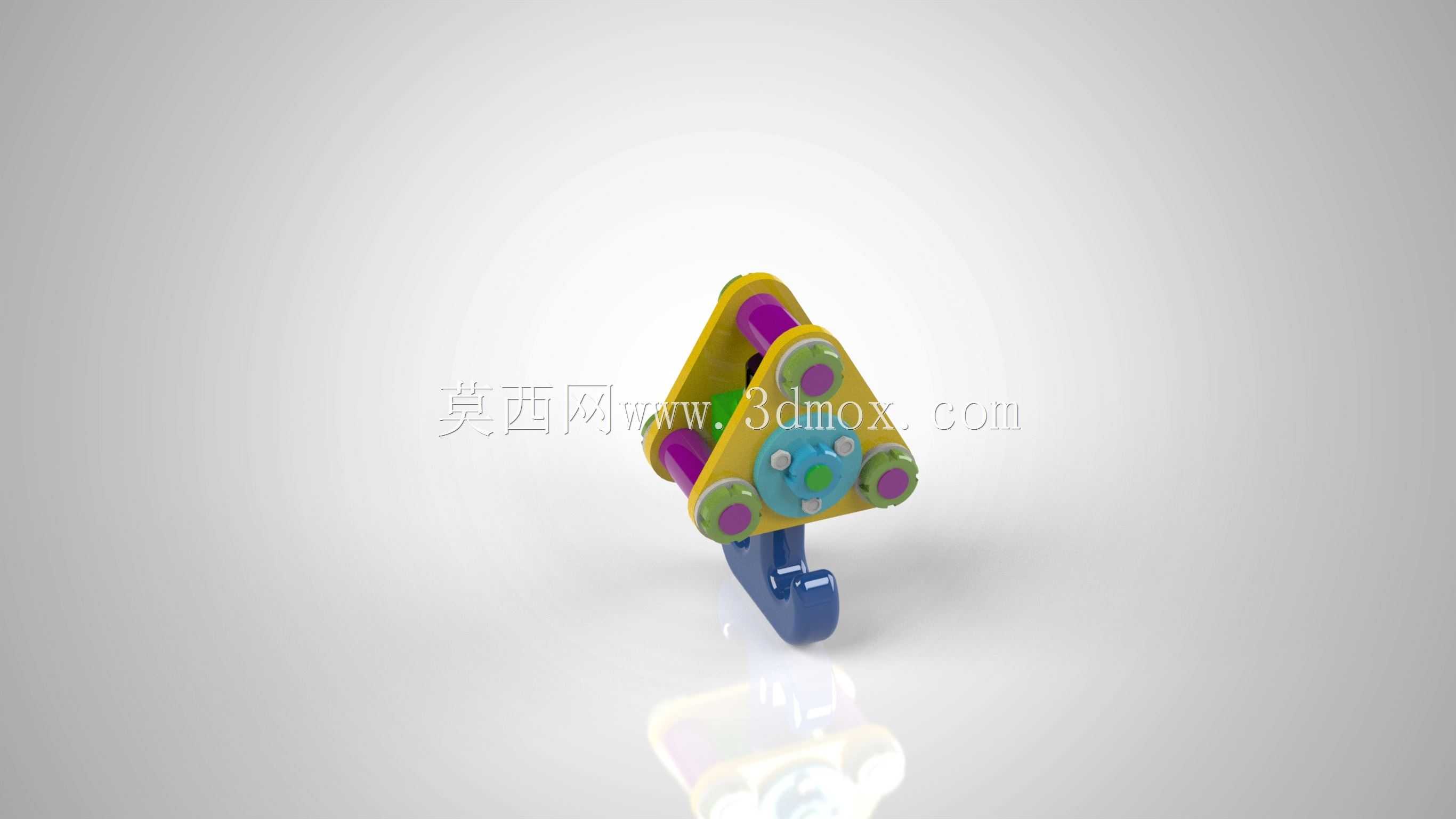

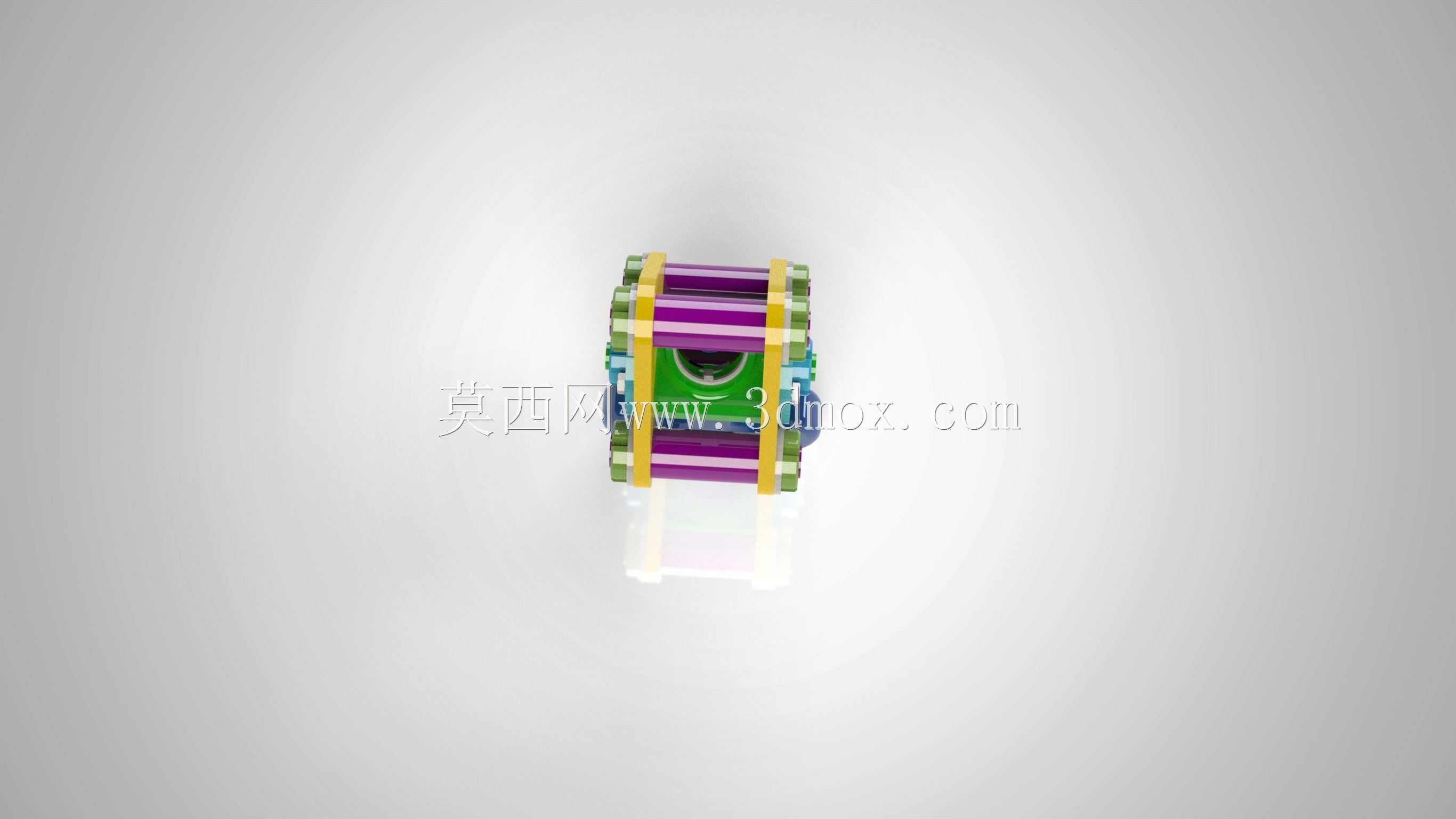

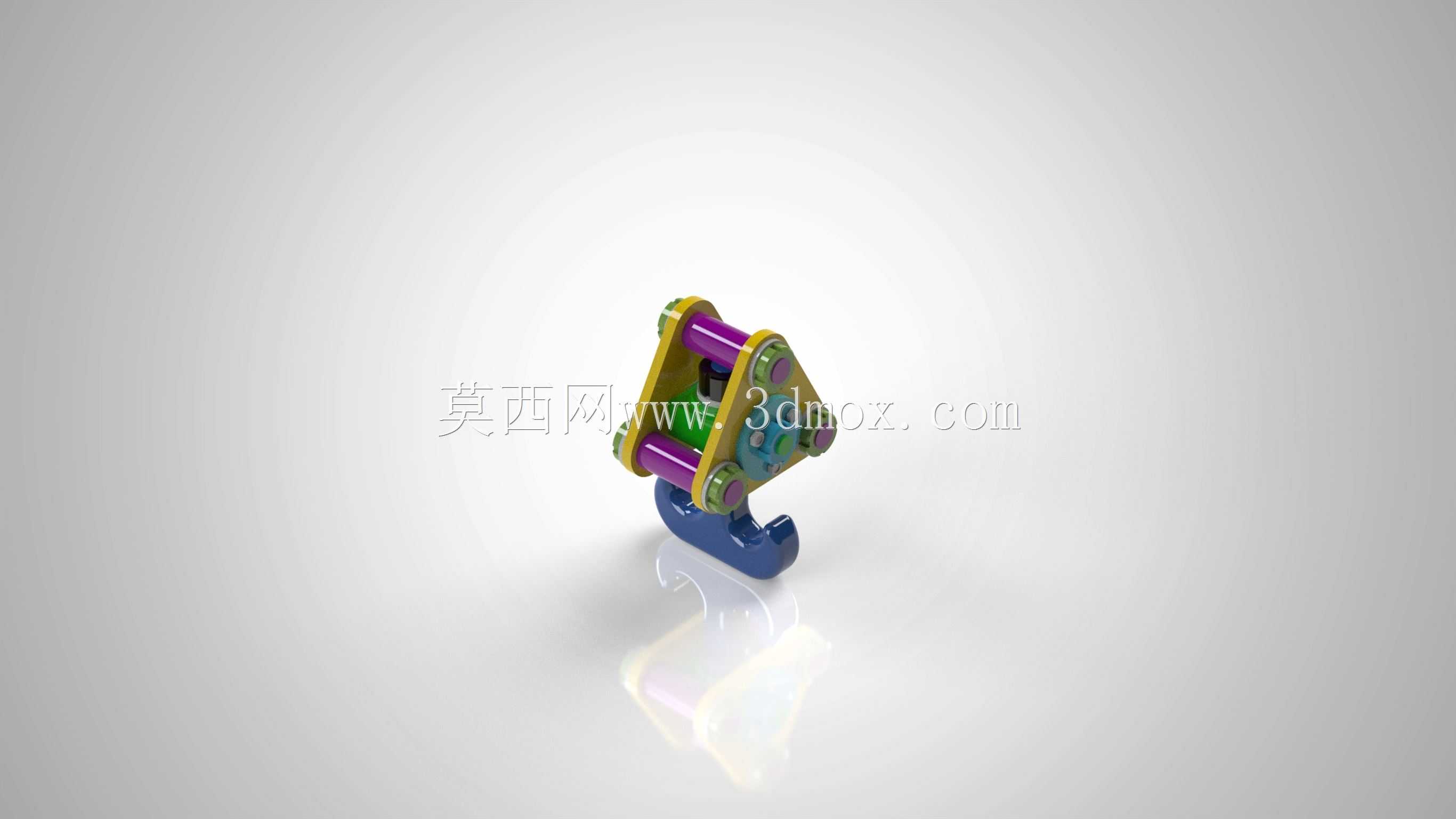

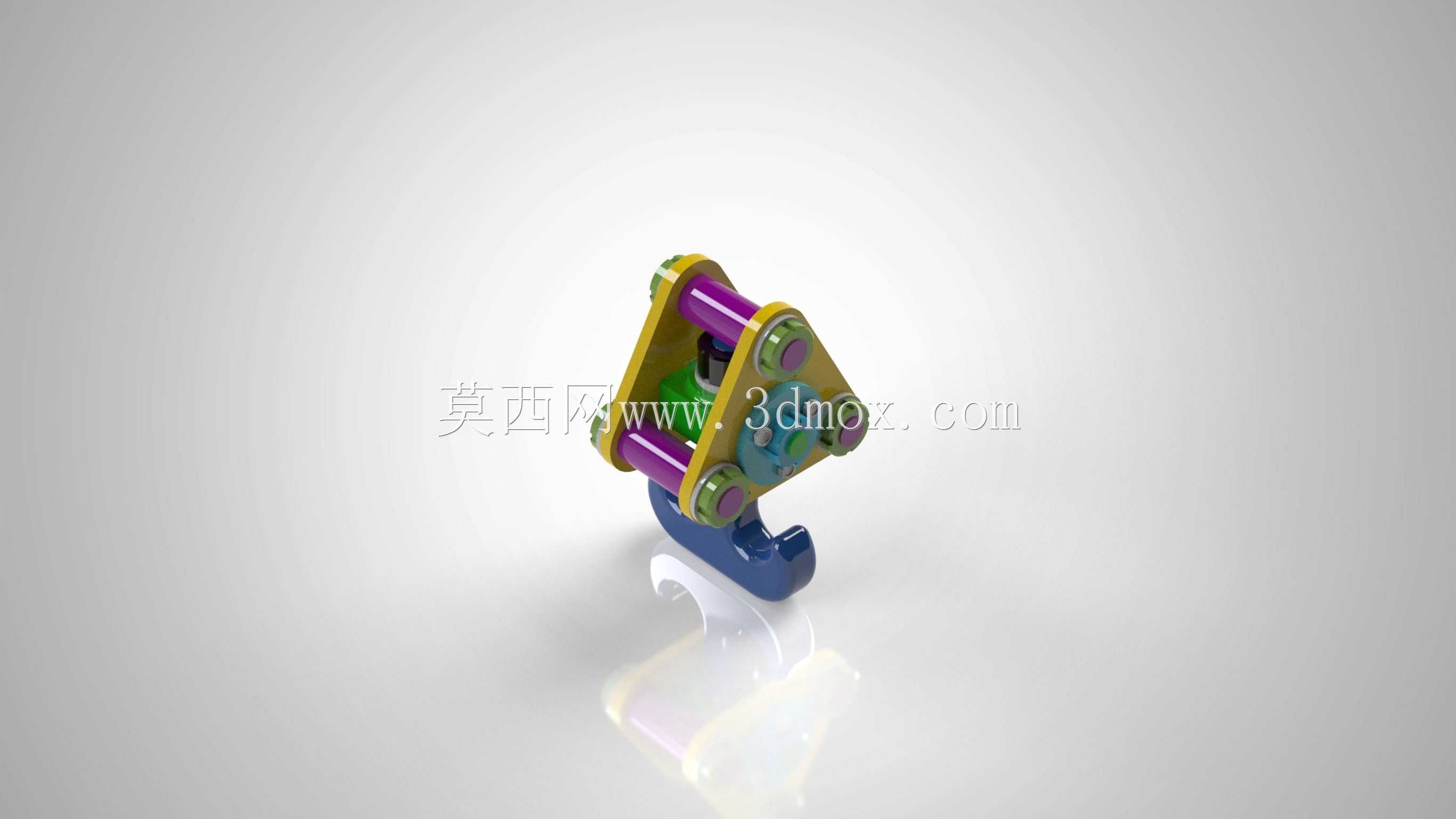

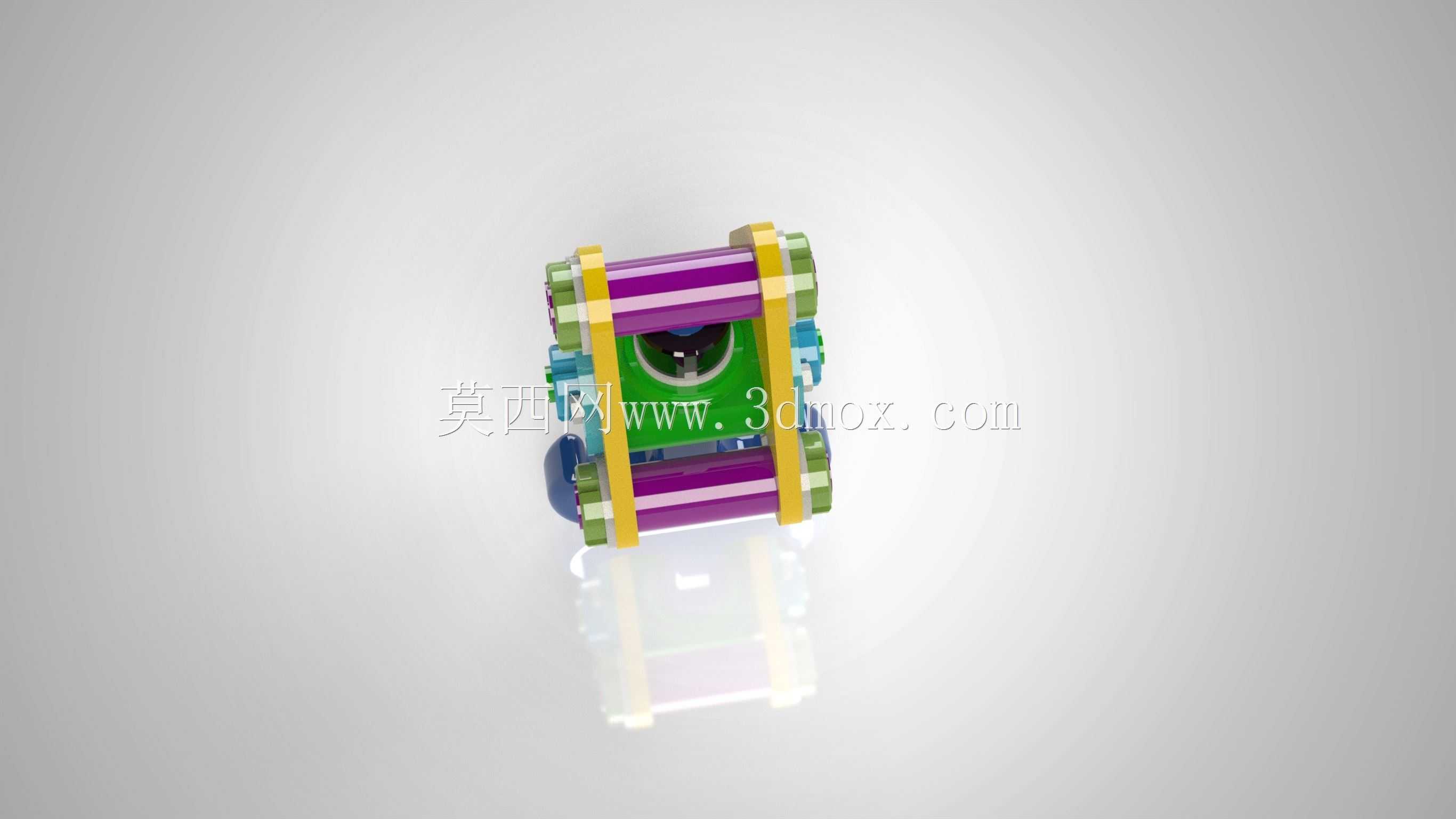

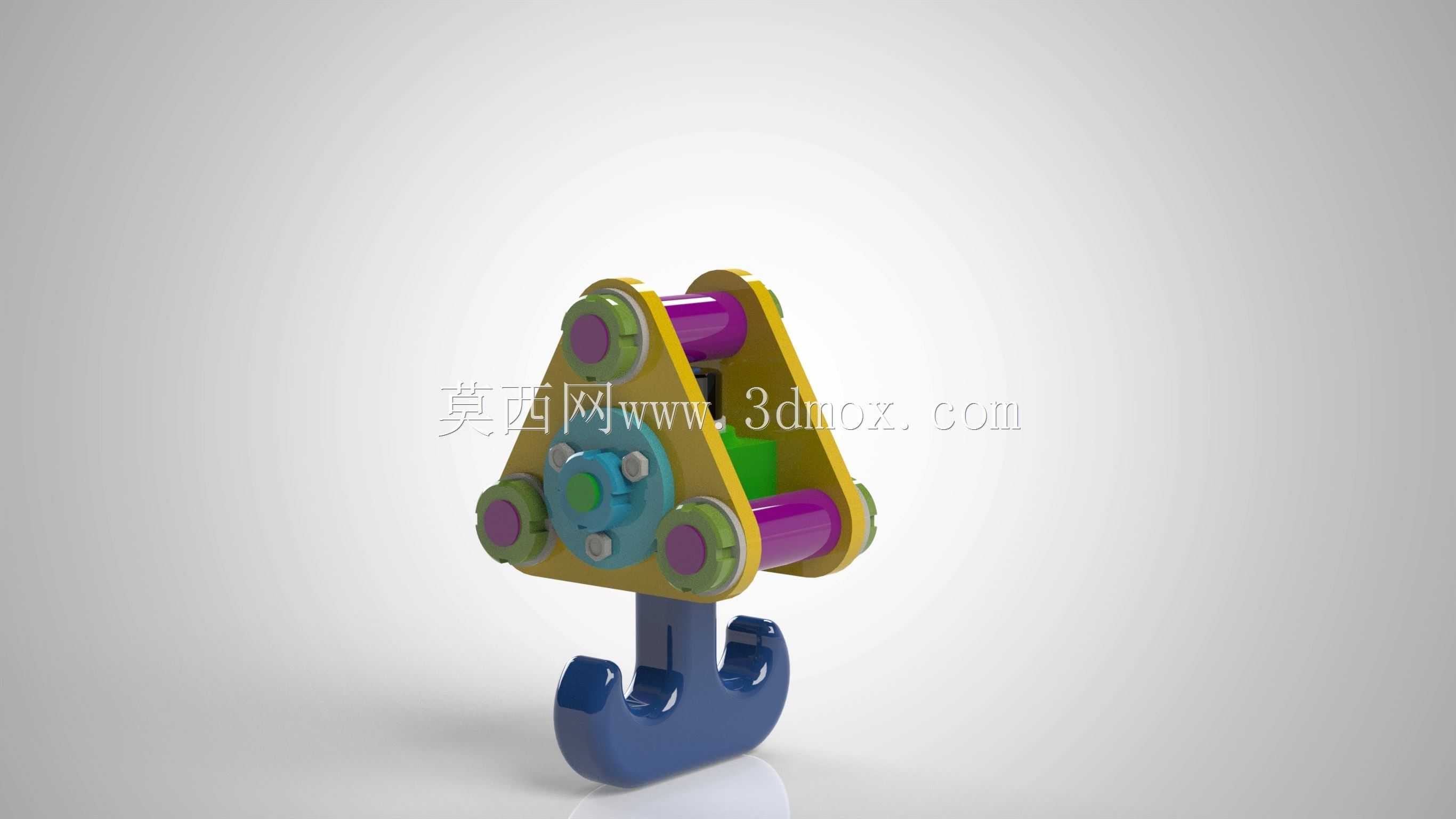

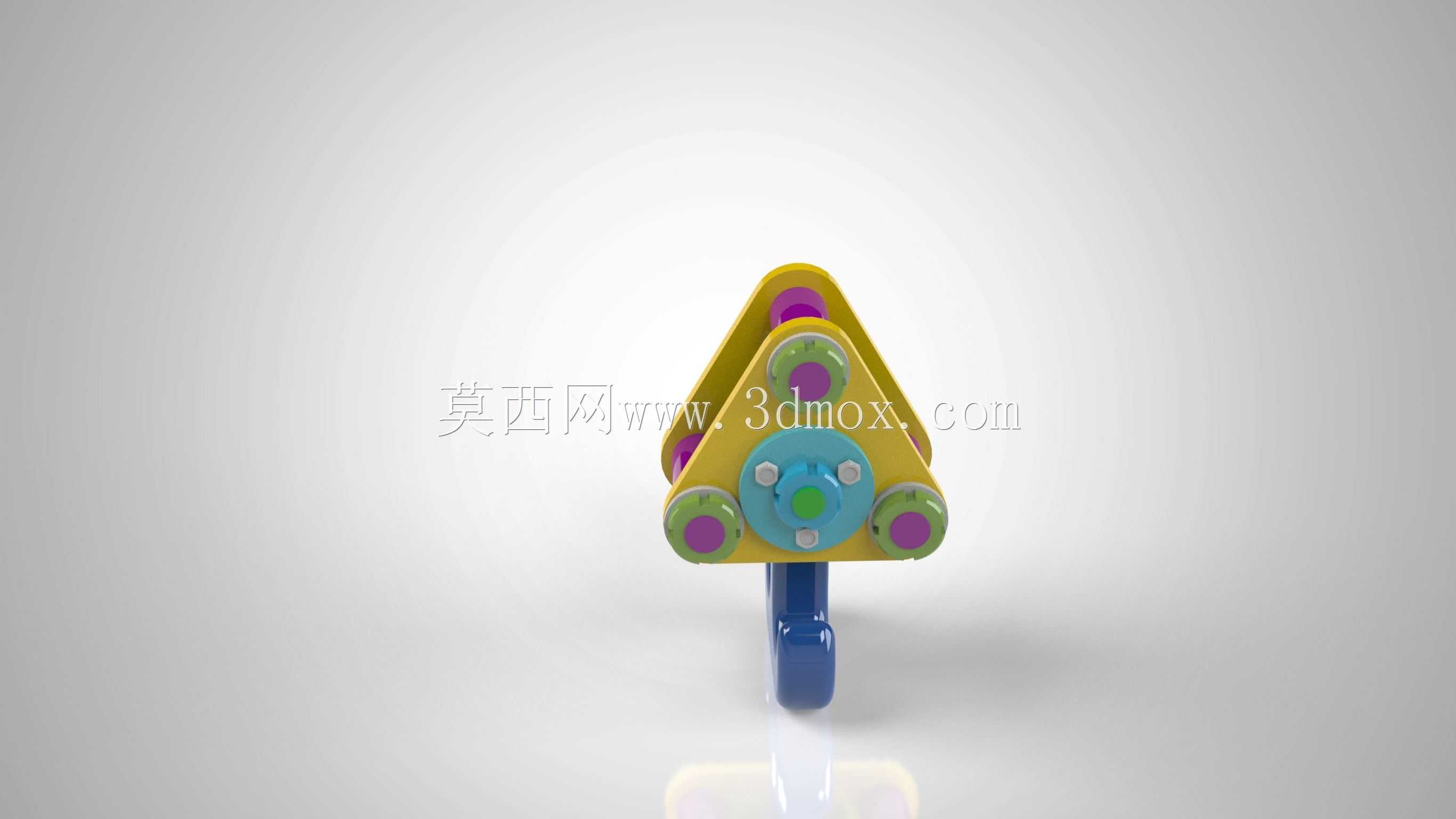

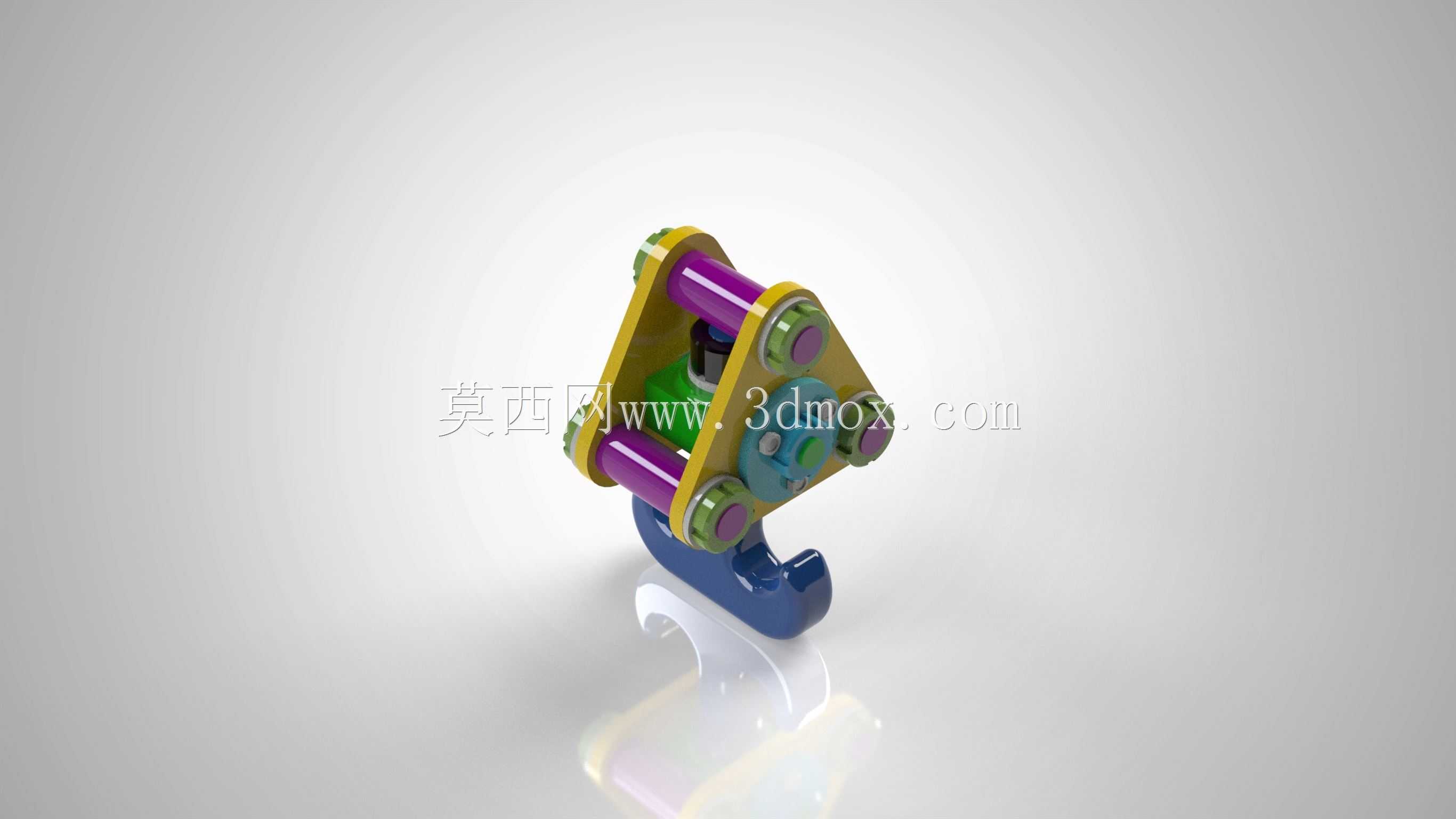

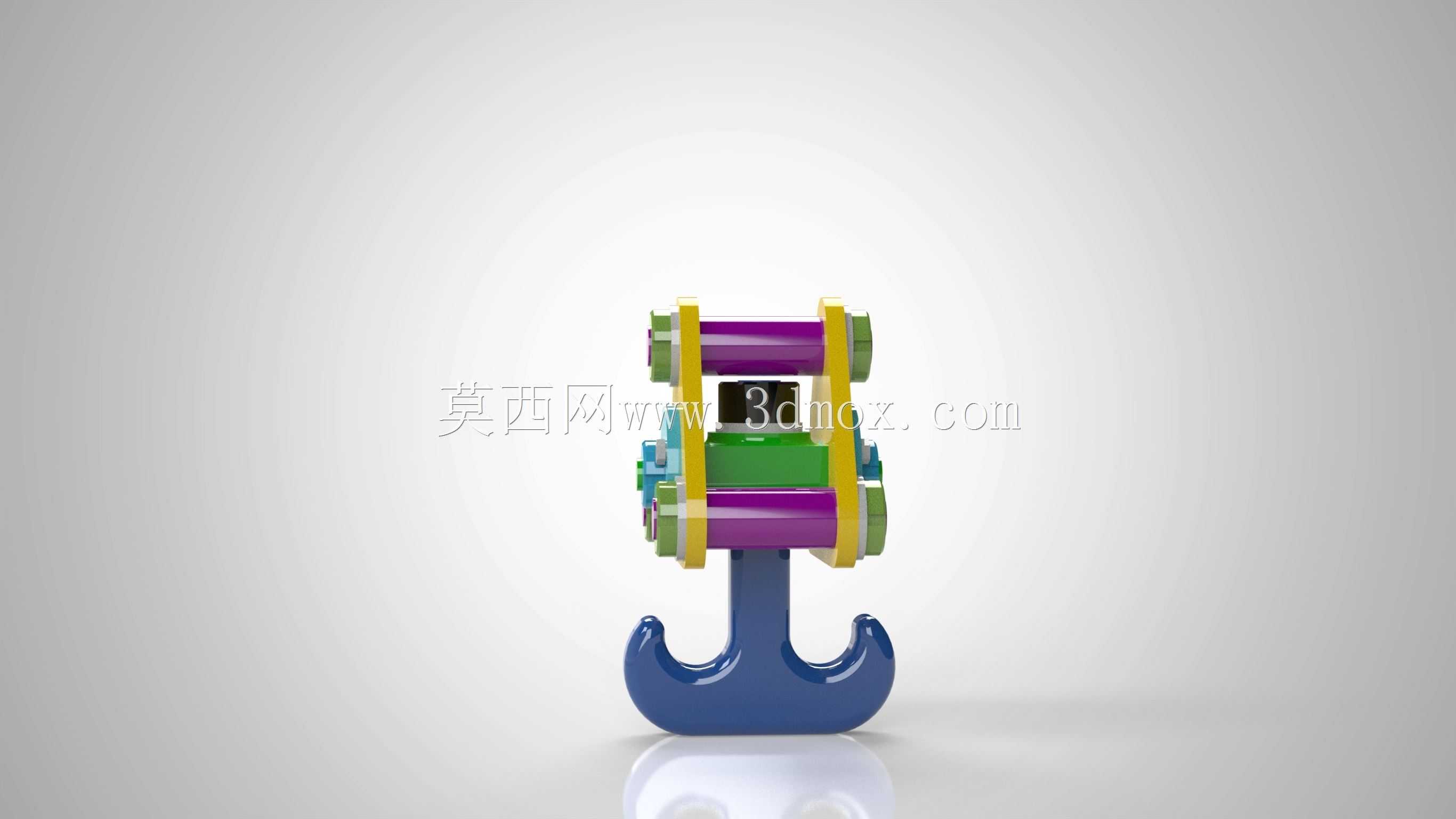

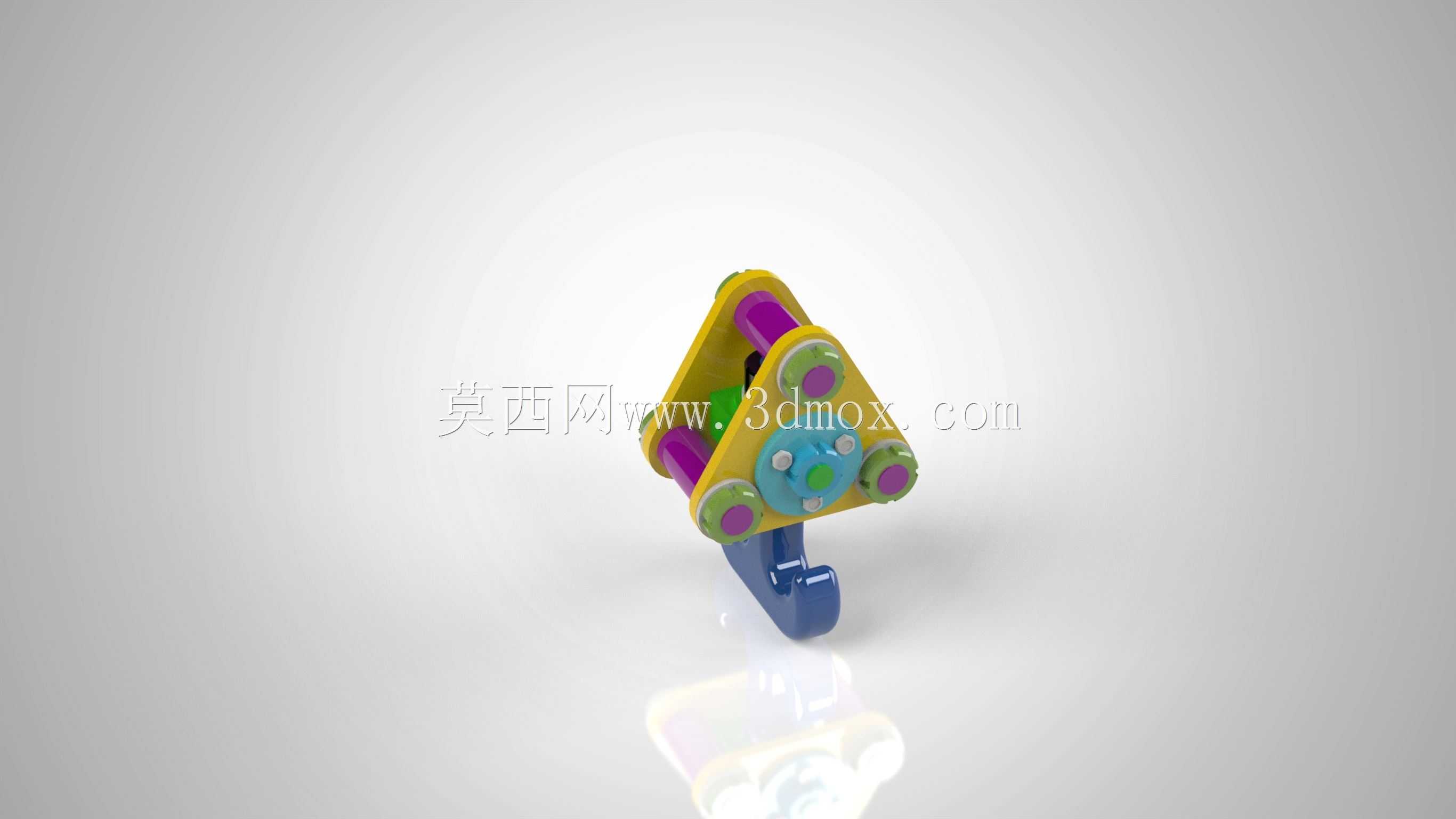

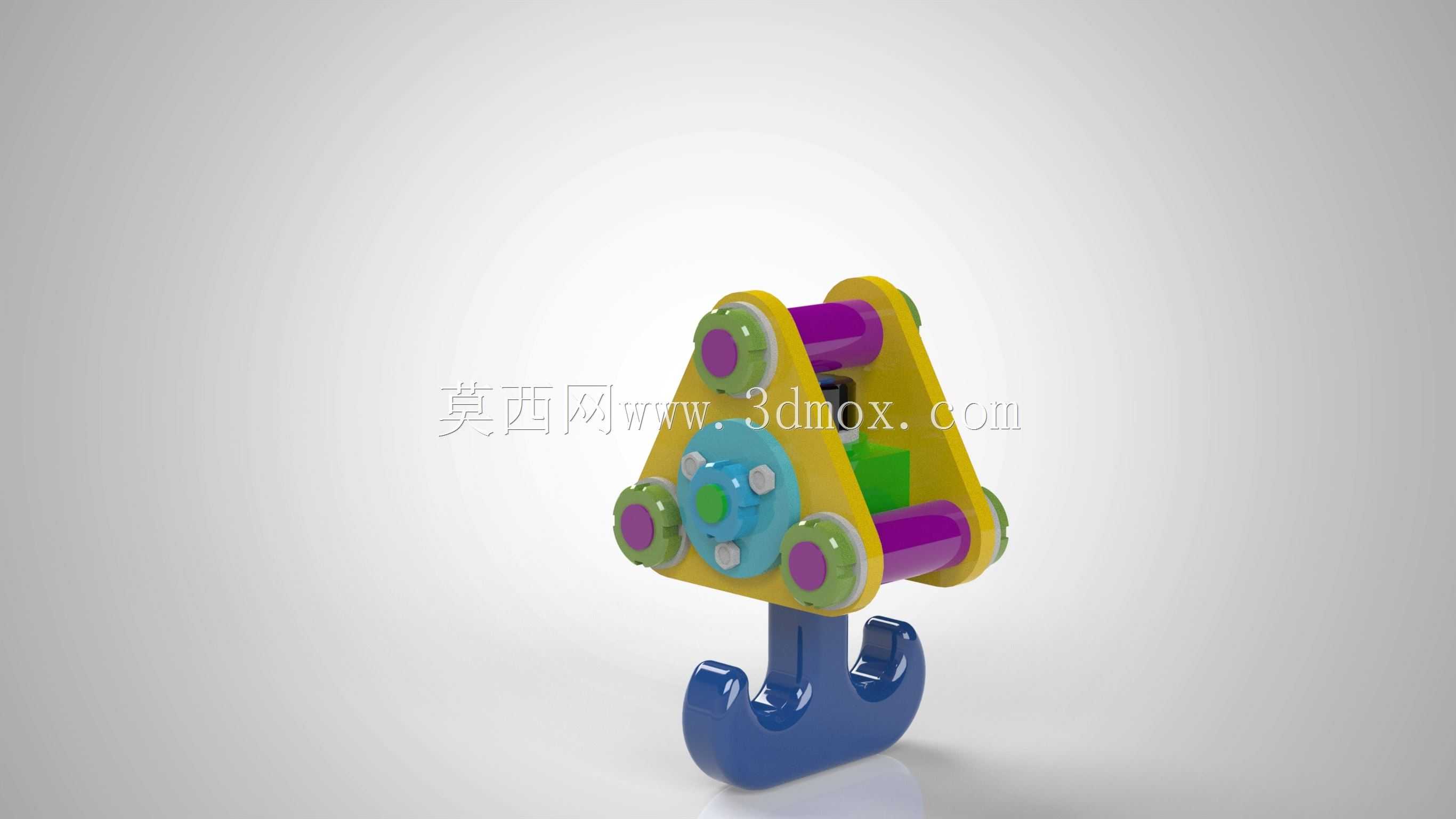

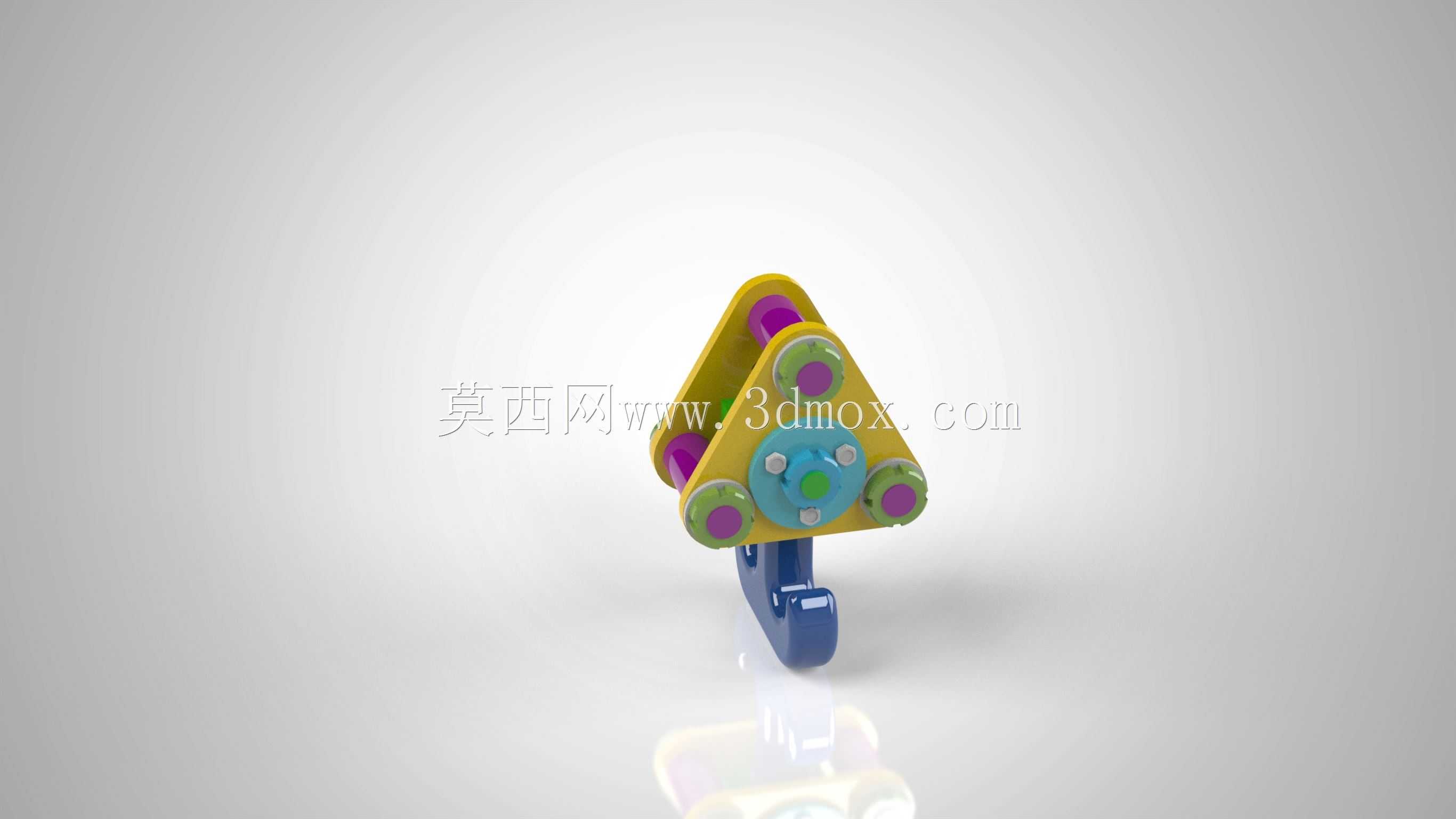

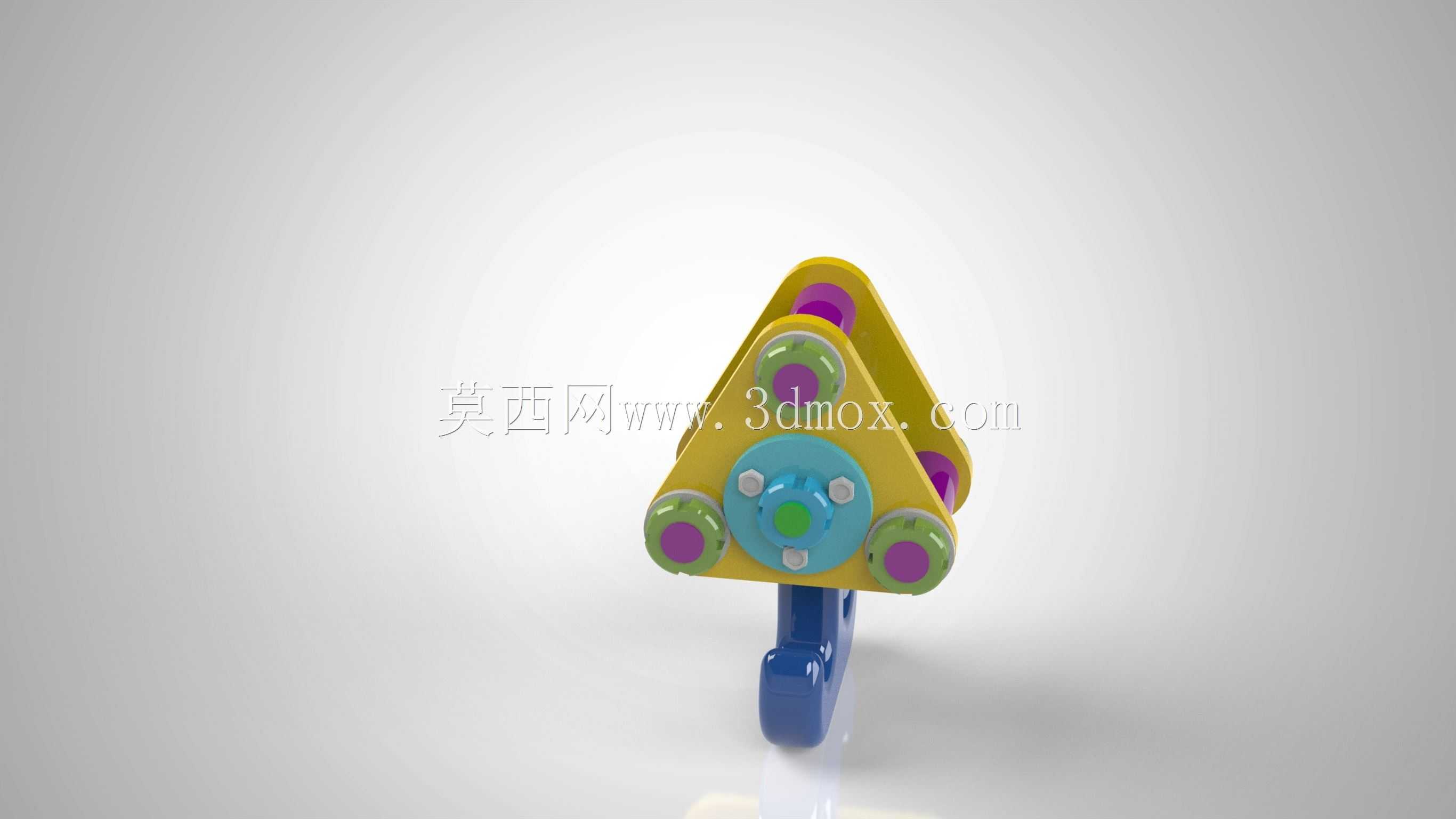

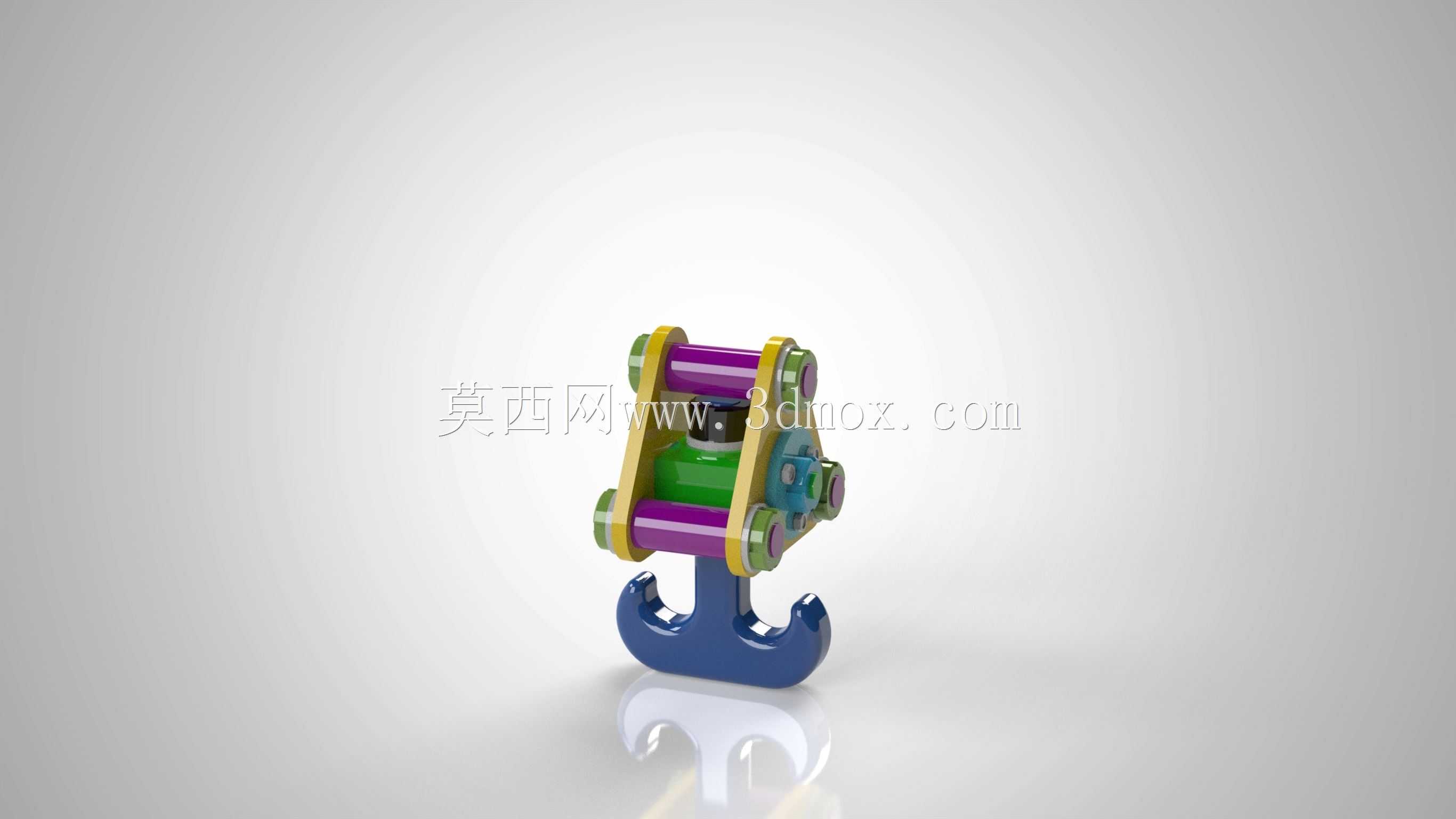

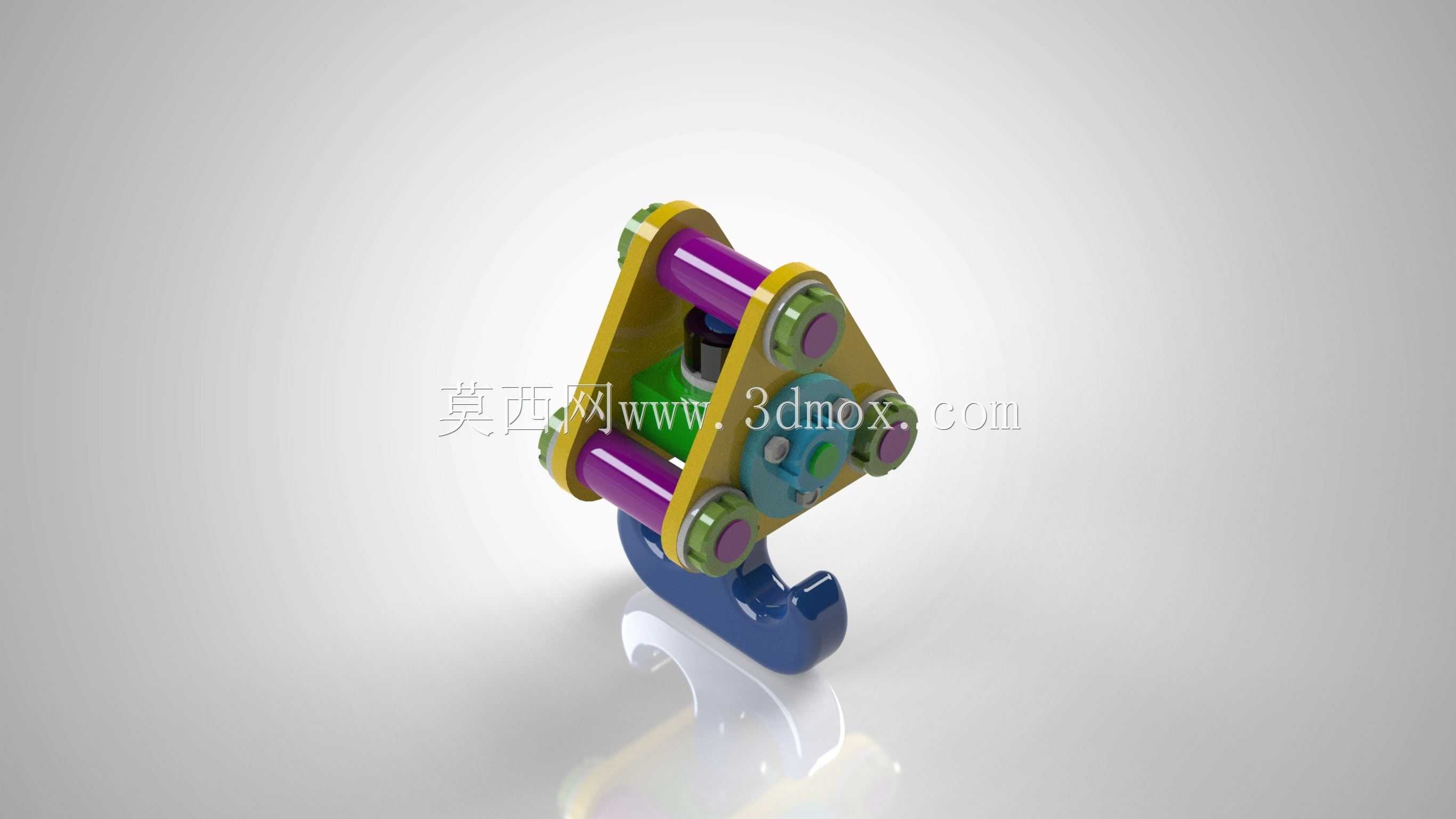

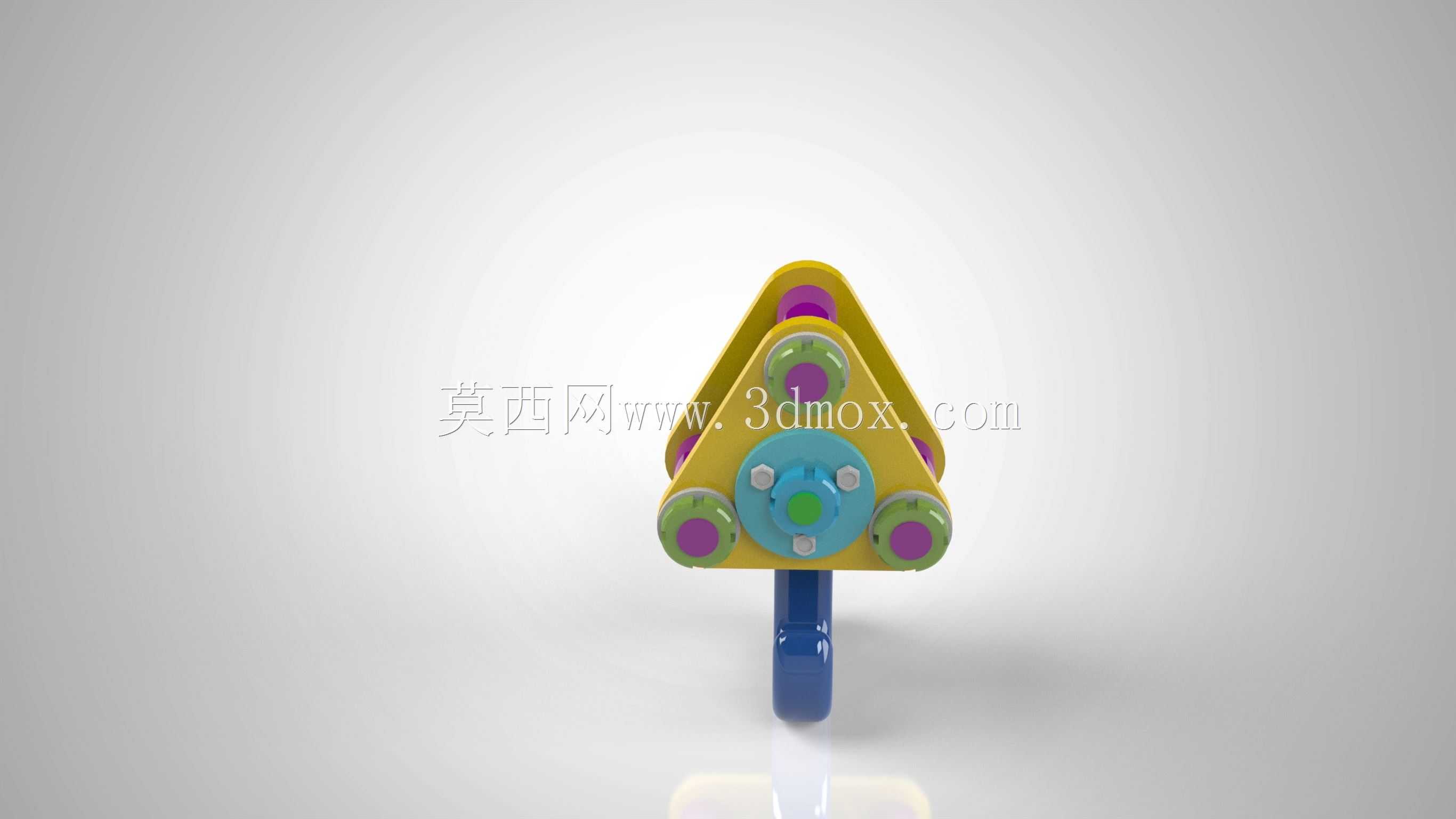

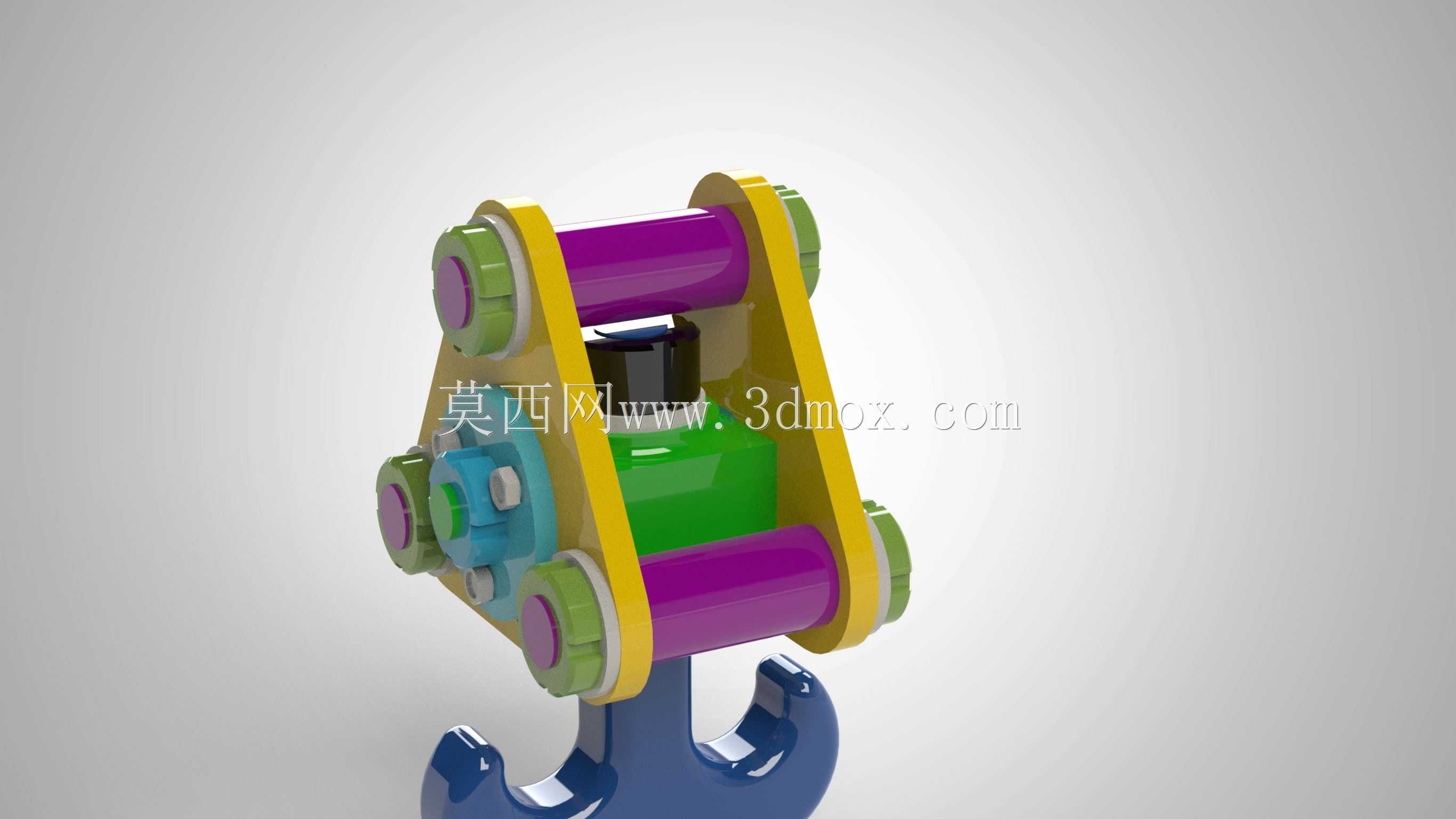

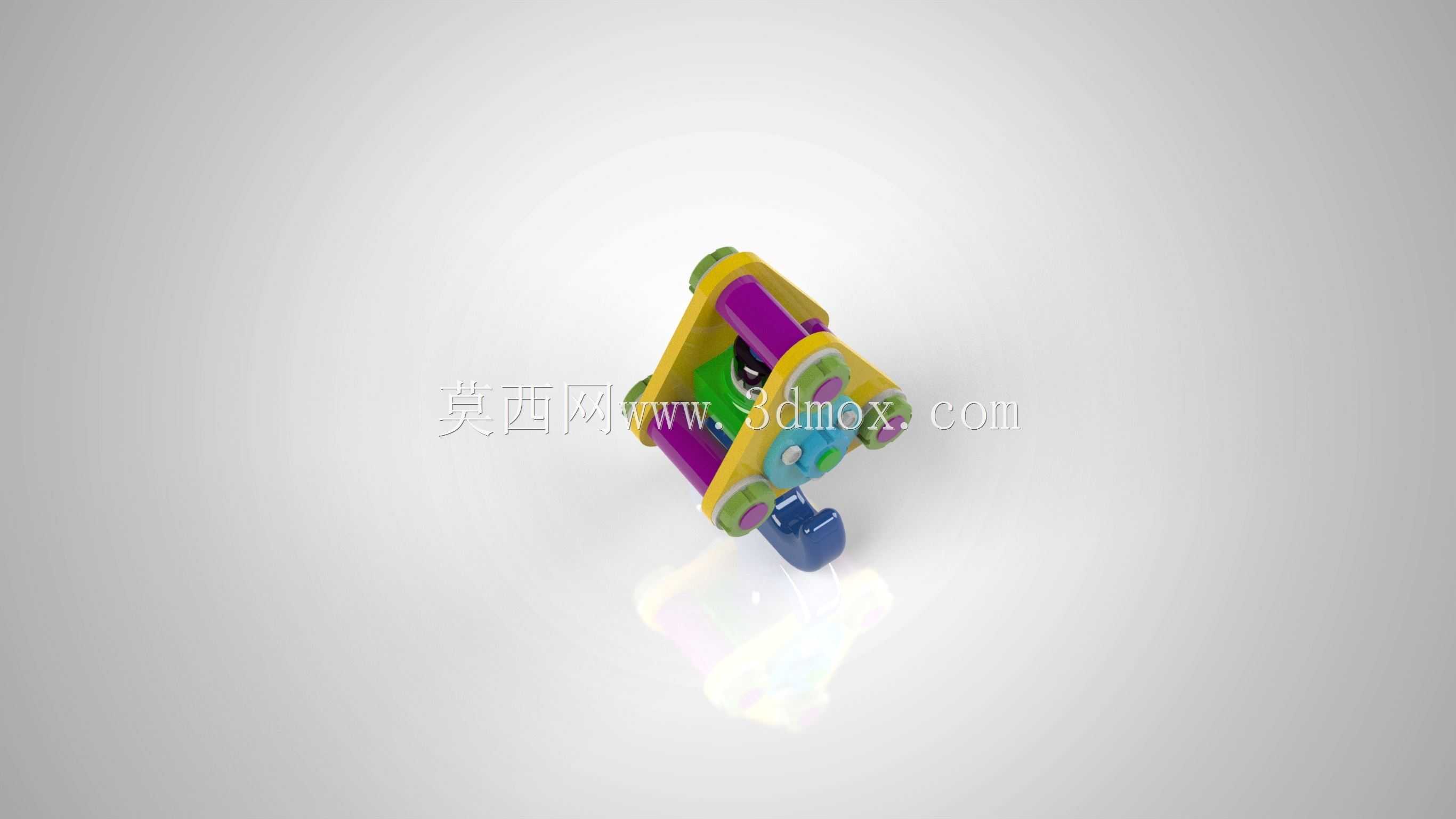

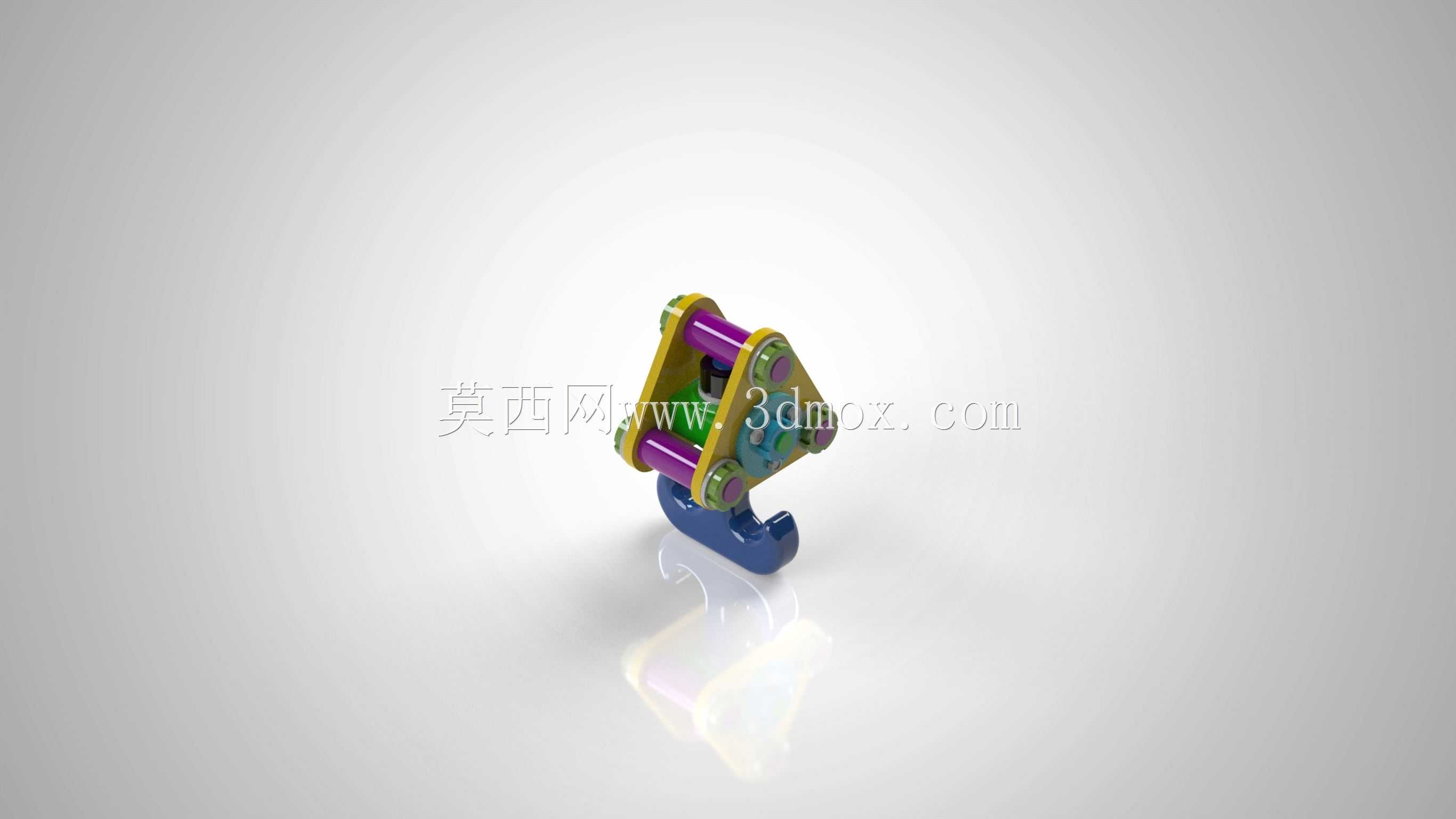

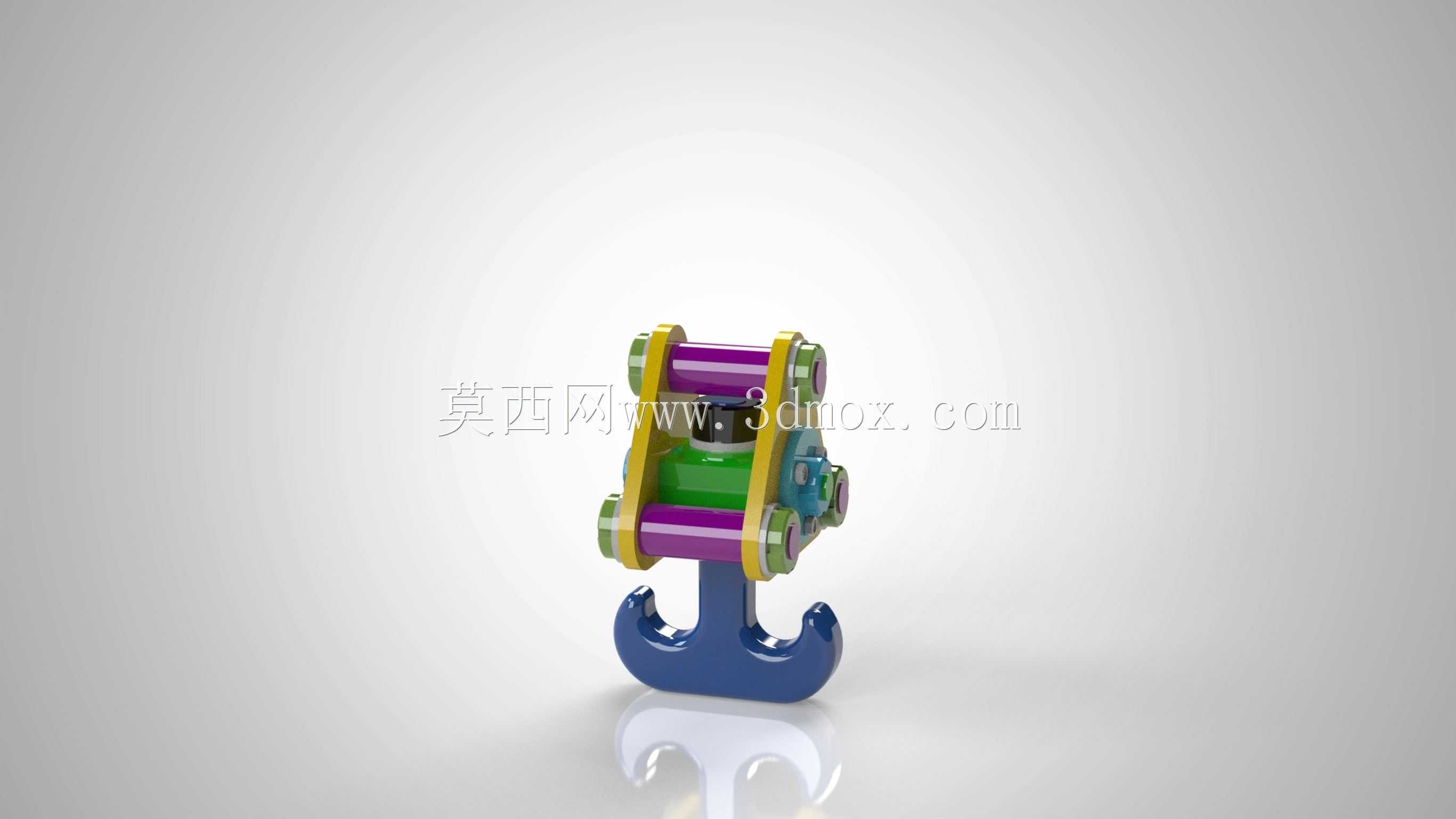

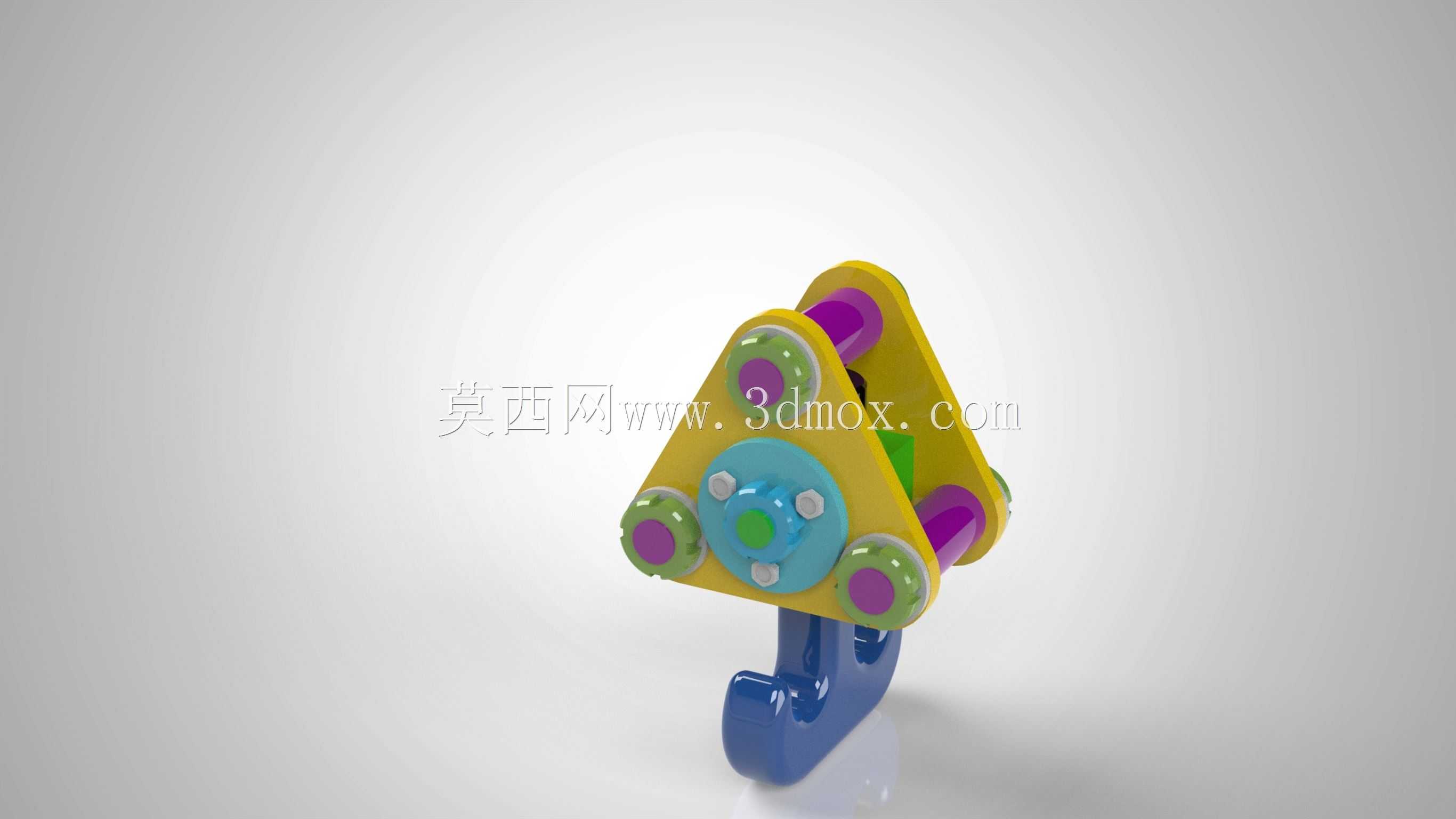

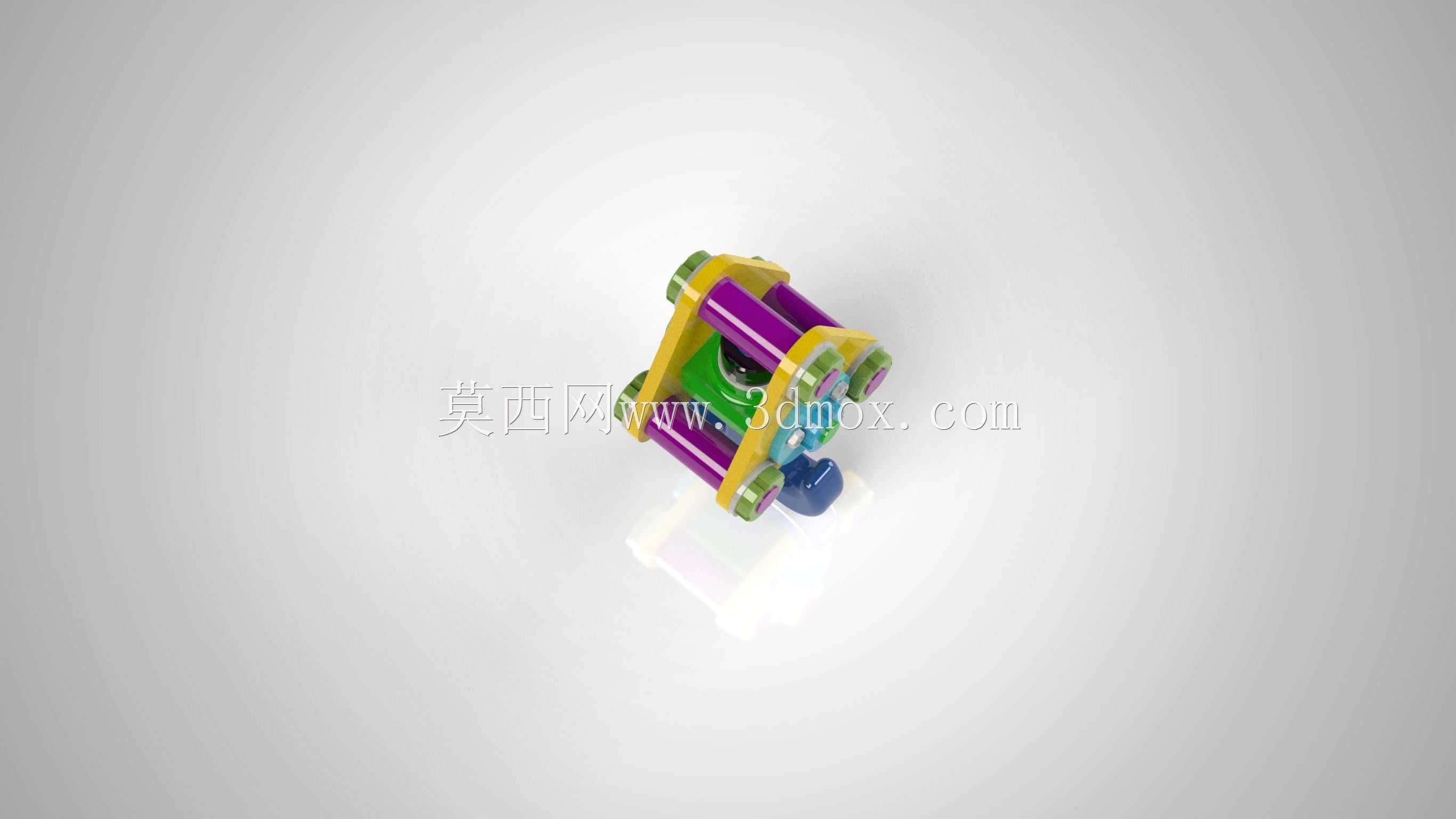

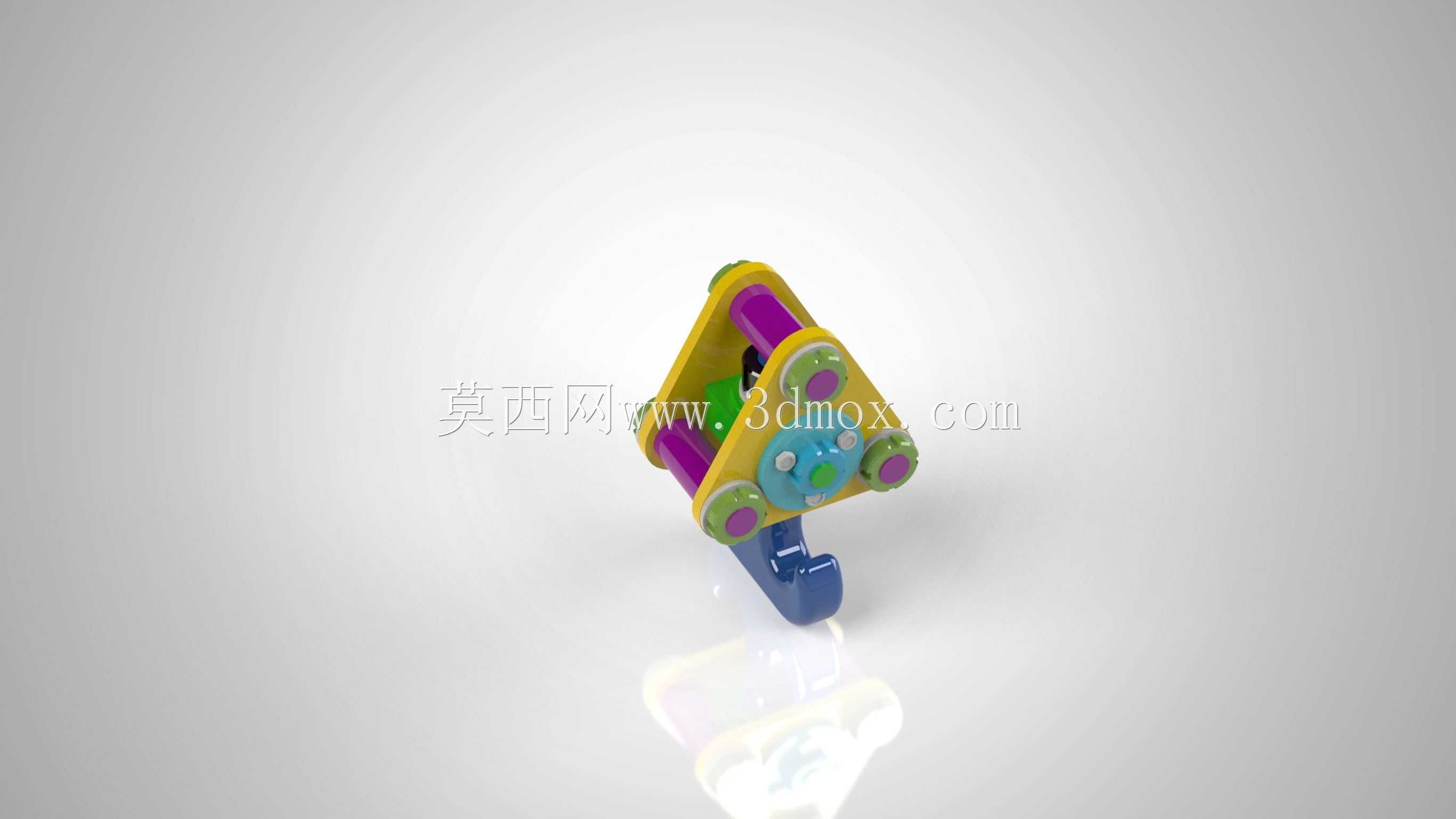

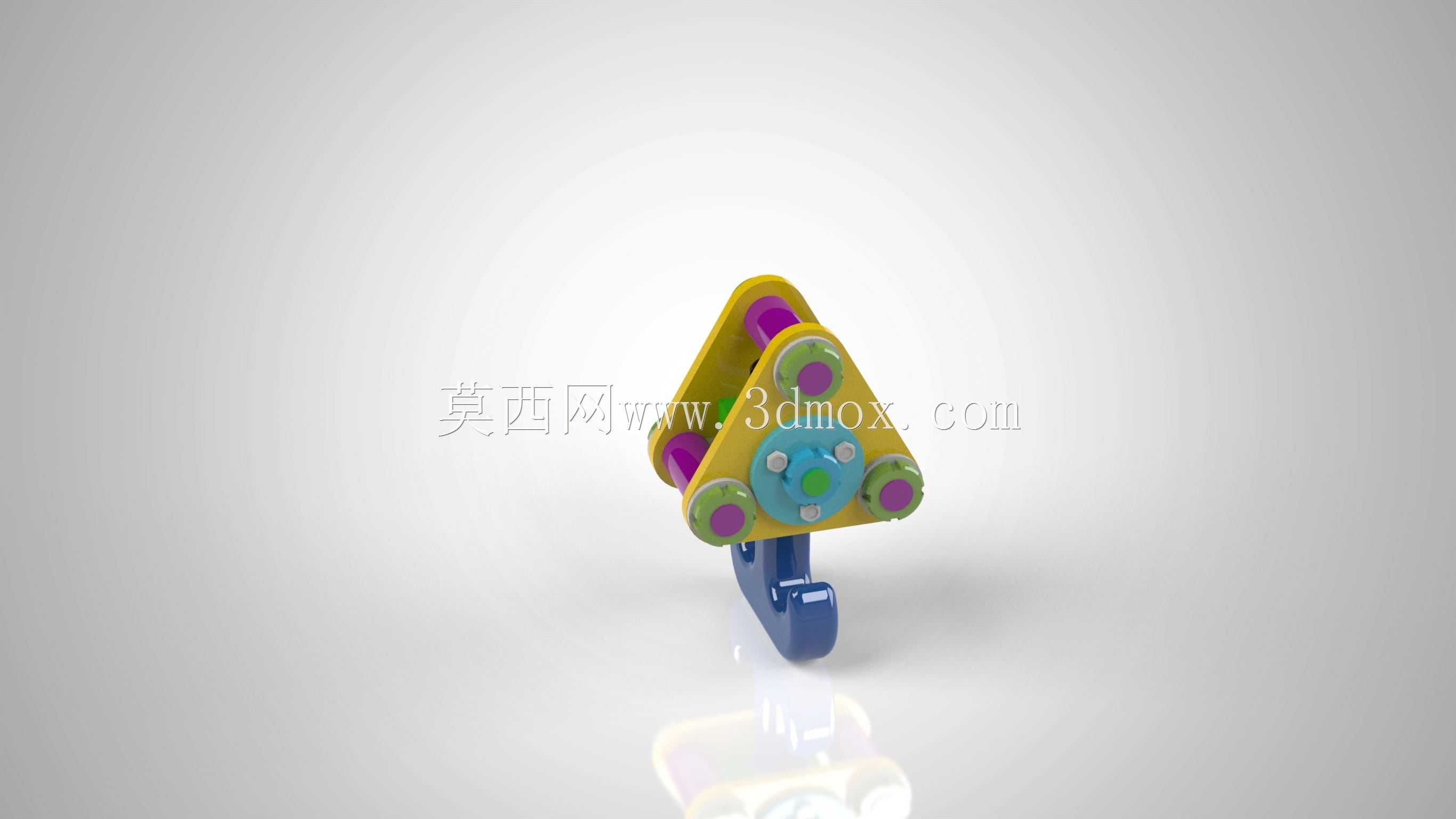

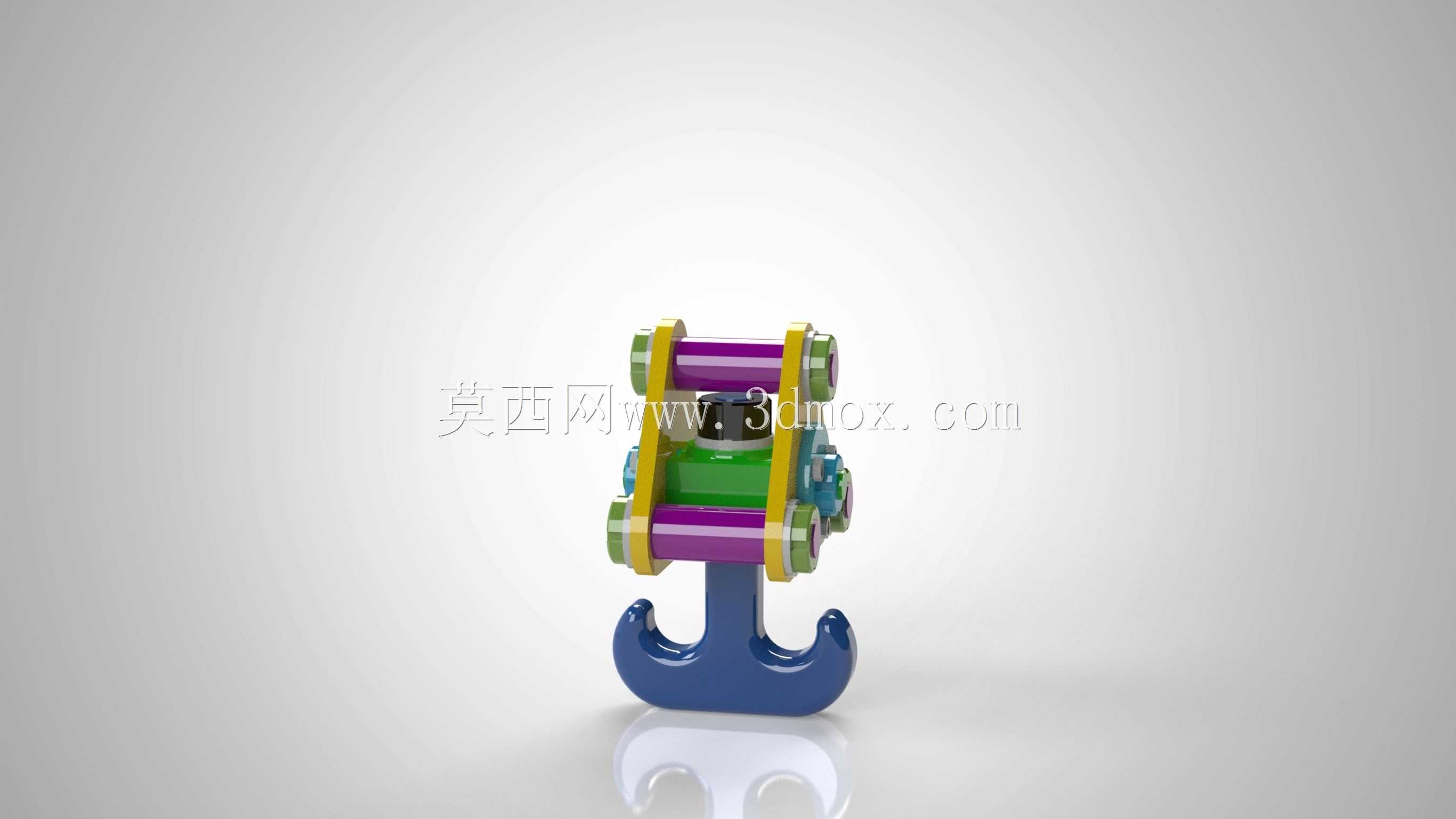

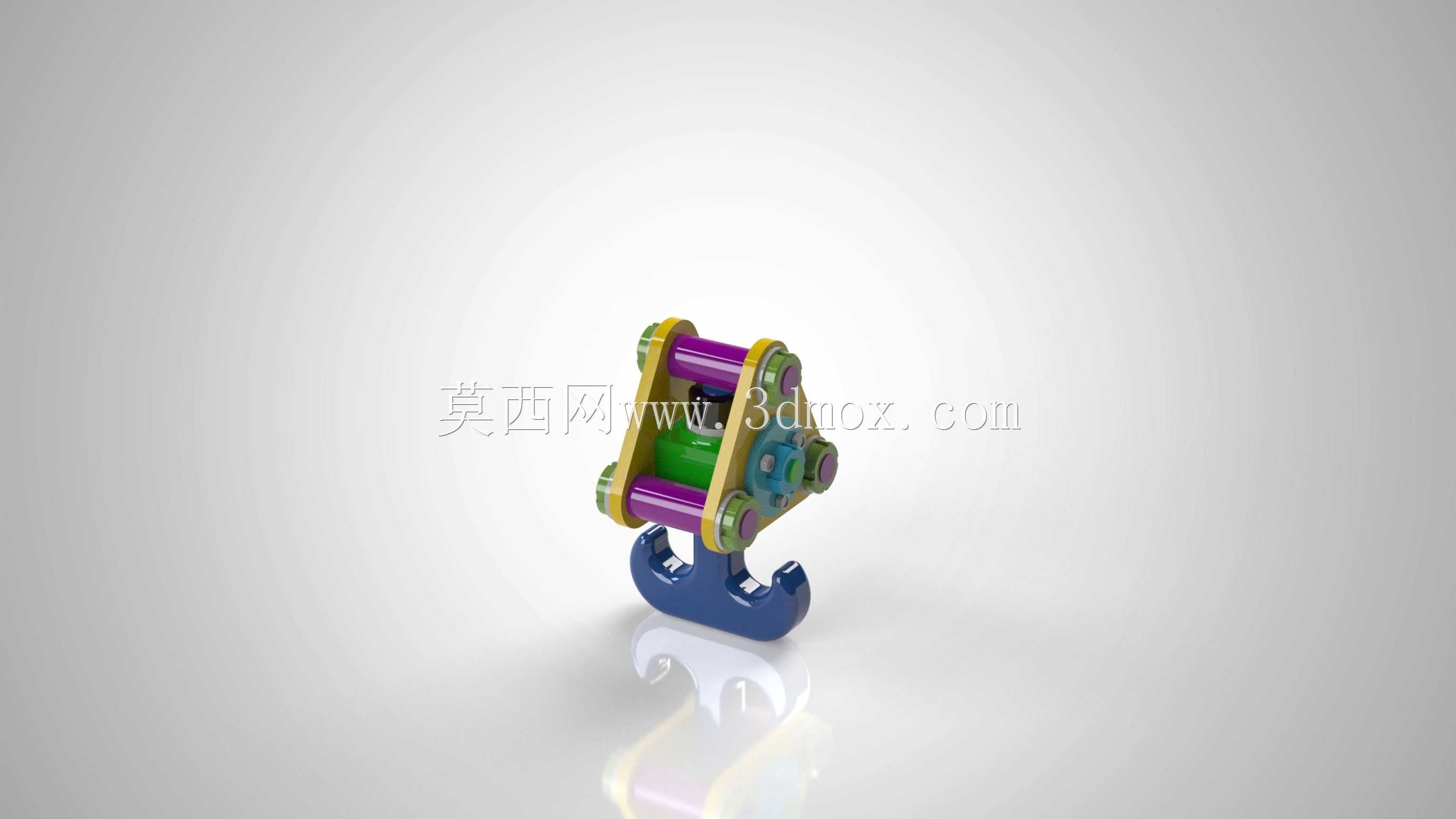

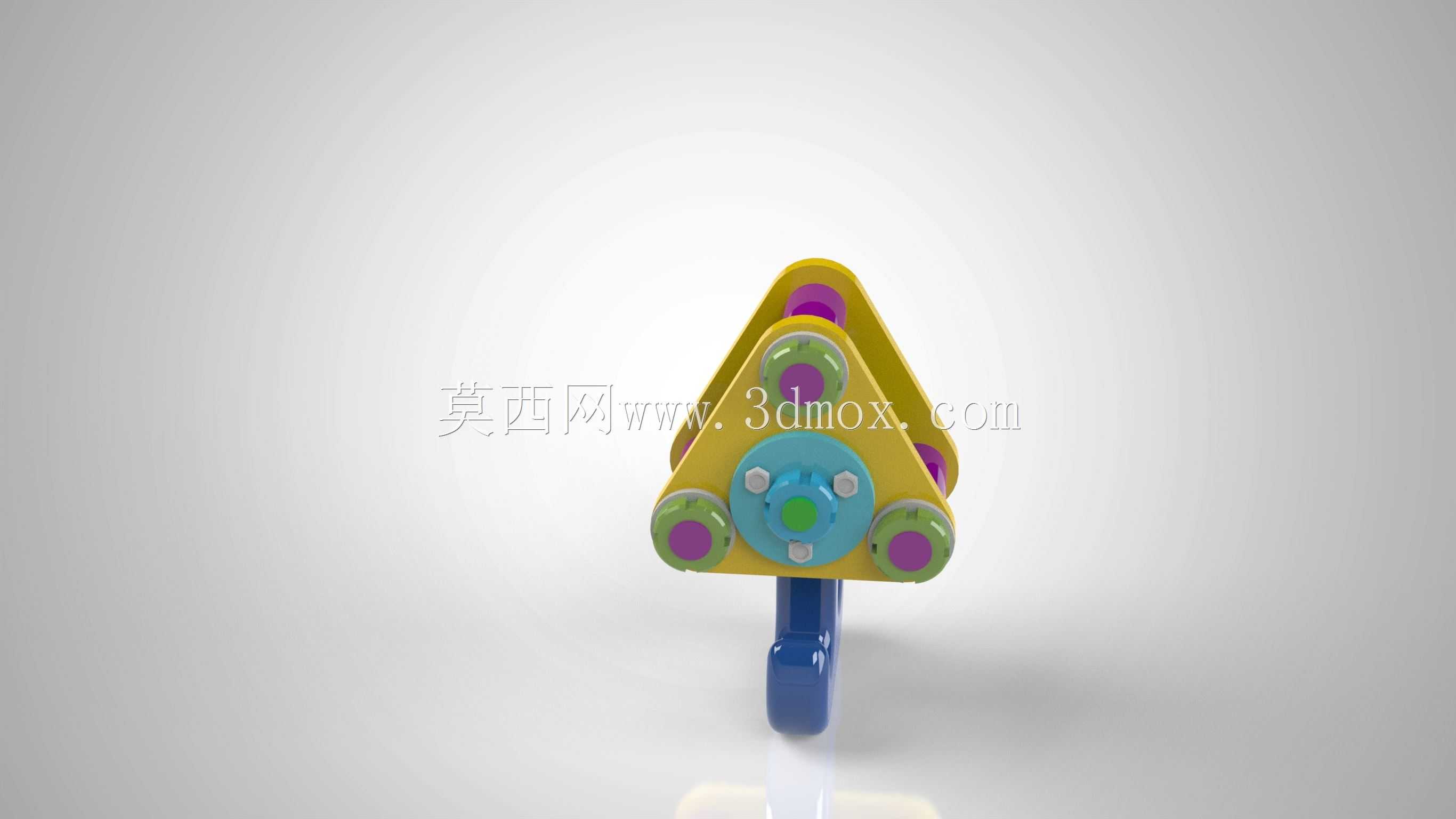

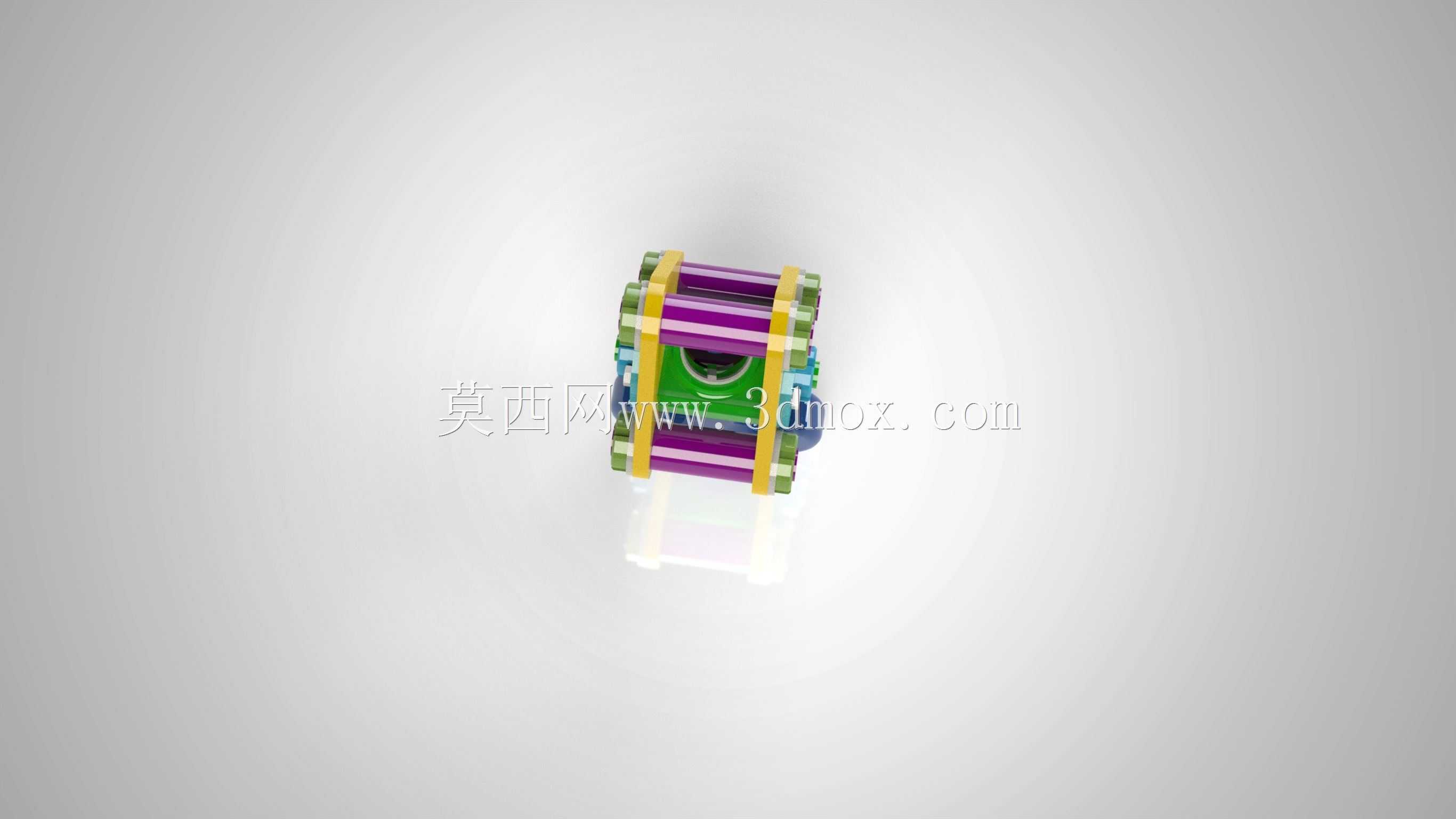

　　该吊钩组件主要应用于车间重型工件转运、港口散货吊装、设备安装就位等常规起重作业场景，作为起重设备与被吊载荷之间的核心传力连接件，承担载荷传递、吊点衔接的关键作用，可适配不同吨位级的桥式起重机、门式起重机及移动式汽车吊的末端吊具改装需求。从功能特性来看，该组件采用三角承载主体搭配下部吊钩的结构形式，三角主体上设置多组滑轮安装位，可根据吊装载荷需求穿绕对应倍率的钢丝绳，实现起升载荷的倍率放大，降低钢丝绳单绳受力，同时三角结构的对称布局可保证起吊过程中载荷重心始终处于吊钩中心竖直线上，避免起吊过程中出现载荷偏摆、侧翻的风险。下部吊钩采用带防脱卡槽的锻造钩头结构，钩身弧度经过受力优化，

　　可保证吊索具挂入后受力点始终处于钩身危险截面的安全范围内，钩头与三角主体之间采用销轴连接，可实现吊钩沿竖直轴线的自由转动，适配起吊过程中载荷的姿态调整需求，避免钢丝绳出现扭结打转的问题。设计过程中优先考虑承载结构的力流传递路径，三角主体的三个铰接点分别对应两组滑轮安装位与下部吊钩连接位，力流从两侧滑轮经三角架体汇流至下部吊钩，架体的加强筋布局完全贴合主应力迹线走向，在保证整体结构强度的前提下尽可能降低架体自重，减少起重设备的无效载荷占比。安装边界方面，三角主体上部的两组滑轮轴孔间距适配常规起重机吊钩组的滑轮安装尺寸，可直接替换原有同吨位级的吊钩组架体，无需对起重机起升机构的钢丝绳缠绕系统做额外改装；下部吊钩的开口尺寸适配常规卸扣、

　　吊装带、钢丝绳索具的挂接需求，钩头顶端的轴肩尺寸与三角主体下部的安装孔位完全匹配，安装时仅需穿入连接销轴并加装开口销防脱即可完成装配，整体组件的最大外轮廓尺寸可满足常规起重机吊钩组的安装空间要求，不会与起重机的起升滑轮罩、重锤限位器等周边部件产生运动干涉。在细节处理上，滑轮安装位的衬套采用自润滑材质，可减少滑轮转动过程中的磨损，降低日常维护频次，三角架体的边角处均做圆弧过渡处理，避免应力集中导致的结构疲劳损坏，同时可防止吊装过程中尖锐边角刮伤钢丝绳外层钢丝，延长索具使用寿命。
