工业自动化生产线加工工位三维结构设计

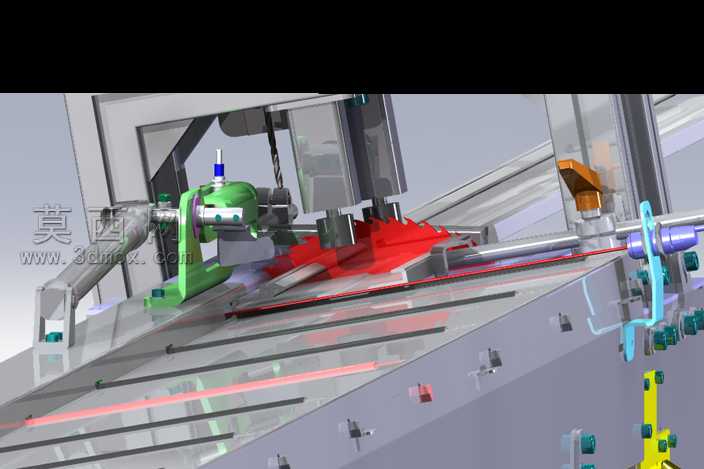

本三维模型采用SolidWorks完成全参数化建模设计，完整还原了工业自动化生产线中核心加工工位的整体结构，建模过程严格遵循机械设计规范，对每一处装配关系都进行了精准约束，确保各运动部件无干涉、可实现模拟运转。模型整体以银灰色金属质感为基底，输送轨道部分采用哑光磨砂金属材质模拟工业铝型材的真实质感，表面的安装槽、定位孔细节均按照标准铝型材参数1:1还原，轨道上的定位块、导向条采用深灰色硬质合金材质，边缘做了符合机加工工艺的倒角处理，避免锐边结构不符合实际生产要求。工位左侧的绿色加工执行部件，建模时拆分了主轴外壳、进给调节旋钮、定位基座等独立子装配体，外壳部分采用亮面烤漆材质表现，表面的安装螺丝、定位销孔都做了精细化建模，进给旋钮部分添加了蓝色塑料端盖材质，还原设备操作件的真实视觉效果；工位右侧的蓝色气动夹持组件，分别对夹爪、摆动臂、气动接头等零件做了独立建模，夹爪部分采用高耐磨合金钢材质，摆动臂做了轻量化镂空结构设计，既保证结构强度又降低部件整体重量，符合气动元件的轻量化设计思路。红色的工件定位工装部分，采用硬质聚氨酯材质模拟工装的缓冲接触面，表面的避让槽、定位凸台完全匹配待加工工件的外形轮廓，确保工件上料后定位精度满足加工要求。模型上方的竖向安装支架采用不锈钢拉丝材质，支架上的导轨滑块、拖链结构都按照标准件参数建模，拖链内部预留了走线空间，还原设备布线的真实布局。整体渲染阶段采用工业场景常用的三点布光方式，主光源模拟车间顶部冷白光，辅助光源补充部件暗部细节，环境光添加轻微的金属反射效果，让不同材质部件的质感区分清晰，既能够直观展示整个工位的布局逻辑，也能清晰呈现各部件的装配关系与运动路径，可用于自动化产线方案展示、结构优化参考、教学演示等场景，建模过程中对标准件均采用零件库调用配合参数修改的方式完成，确保模型可直接导出工程图用于生产参考，各运动副的约束均按照实际设备的运动范围设置，可直接用于运动仿真模拟，验证工位的加工节拍与动作逻辑是否合理。
