CA6140车床用螺旋锥齿轮传动件结构设计

项目分类:齿轮 发布时间:2024-01-09 ID:720436

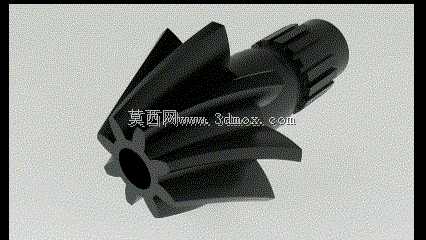

  • CA6140车床用螺旋锥齿轮传动件结构设计

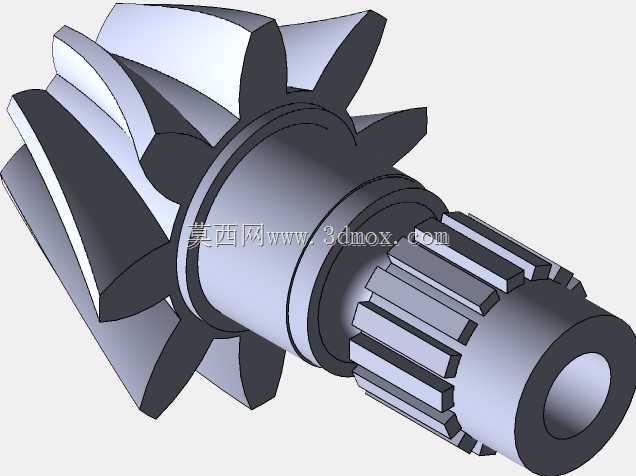

  • CA6140车床用螺旋锥齿轮传动件结构设计

  在普通卧式车床的主轴箱传动链布局中,螺旋锥齿轮承担着交错轴动力换向传递的核心作用,CA6140车床进给系统与主轴传动的交错轴动力衔接,正是依靠这类螺旋锥齿轮实现平稳扭矩传输。这类齿轮的齿形呈空间螺旋状分布,相比直齿锥齿轮,啮合过程中轮齿是逐步进入接触再逐步脱离啮合,重合度更高,传动过程的冲击、振动与噪声都能得到有效控制,尤其适合车床主轴箱内中高速、变载荷的传动工况,能在主轴正反转切换、进给量突变的场景下保持传动稳定性,避免打齿、齿面过早磨损的问题。从设计逻辑来看,这款螺旋锥齿轮的建模过程首先要匹配CA6140车床对应传动位的安装边界,齿轮轴端的花键结构要和传动轴的内花键参数完全契合,保证周向固定可靠,能传递额定扭矩不出现打滑;

  轮齿的螺旋角、模数、压力角参数要和配对齿轮完全匹配,保证啮合侧隙处于合理区间,既不会因侧隙过大导致传动回程误差超差,影响车削螺纹时的进给精度,也不会因侧隙过小出现卡滞、齿面润滑不足引发的胶合失效。齿轮尾部的防滑结构是为了适配轴端的锁紧挡圈安装,避免齿轮在轴向上出现窜动,保证啮合位置始终处于设计的啮合区,防止出现偏载导致的轮齿局部过载断裂。从安装尺寸边界来看,齿轮的最大齿顶圆直径要适配主轴箱内的安装空腔,避免和箱体内壁、相邻传动件发生运动干涉;中心内孔的尺寸公差要和配合轴颈的公差带匹配,保证装配后同轴度符合要求,减少高速转动时的径向跳动;轮齿的齿宽设计要兼顾承载能力和箱体空间占用,在满足额定传动扭矩的强度要求下,尽可能控制轴向尺寸,

  优化主轴箱的整体结构紧凑性。实际应用中,这类螺旋锥齿轮除了CA6140车床,也可适配同规格通用机床的交错轴传动场景,建模时对齿根过渡圆角做了优化处理,降低齿根应力集中系数,提升齿轮的抗弯曲疲劳强度,能承受车削加工时断续切削带来的冲击载荷。齿轮的齿面建模严格按照螺旋锥齿轮的展成原理生成,齿形精度满足啮合传动要求,可直接用于结构干涉校验、传动运动仿真,也能作为工艺编制、数控加工的参考模型,帮助工艺人员提前预判加工过程中的刀具干涉、装夹定位问题,缩短零件的试制周期。
