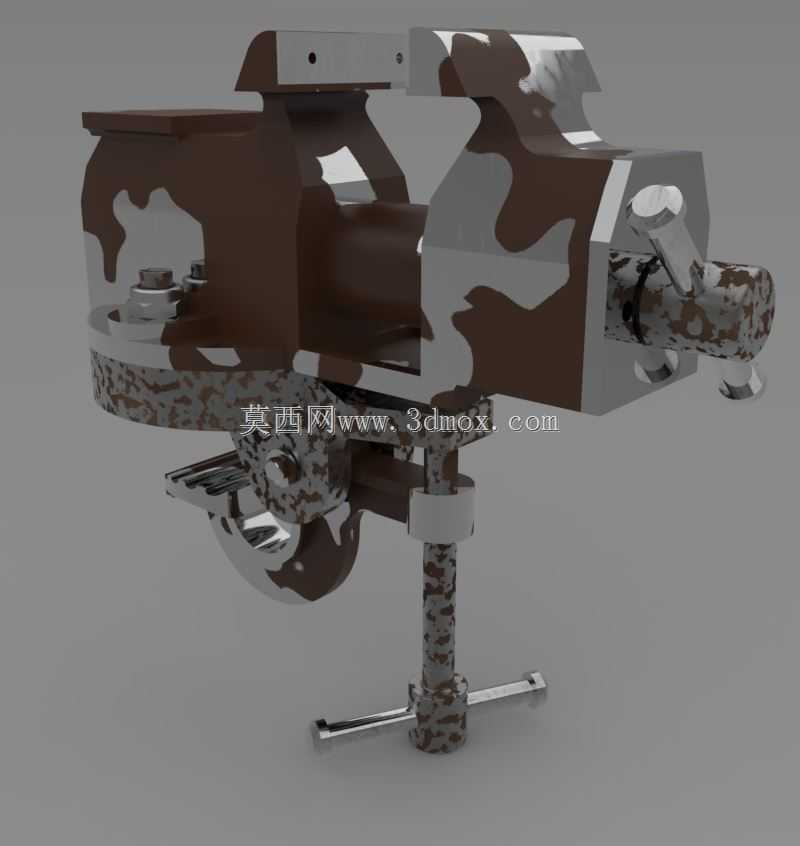

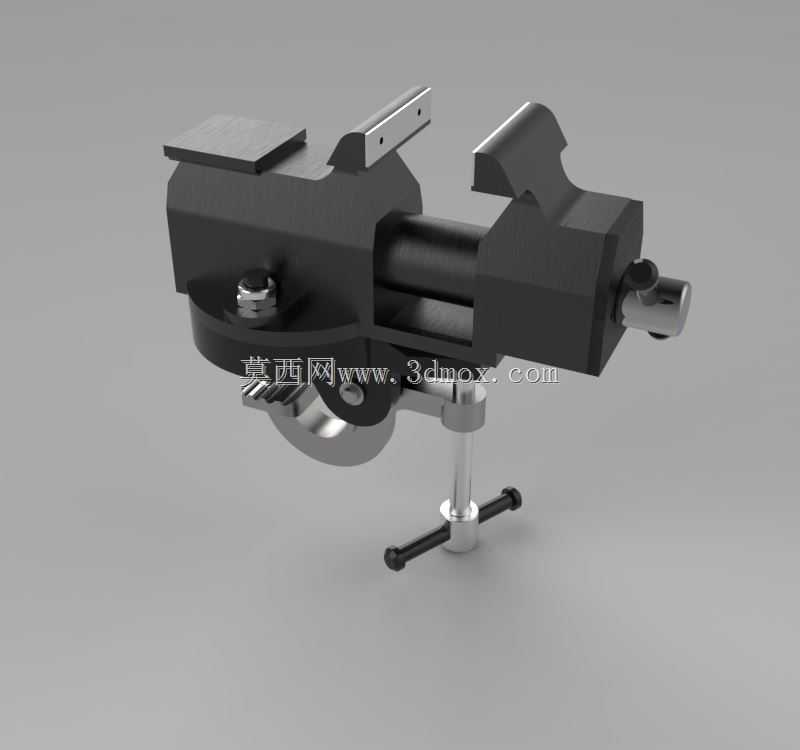

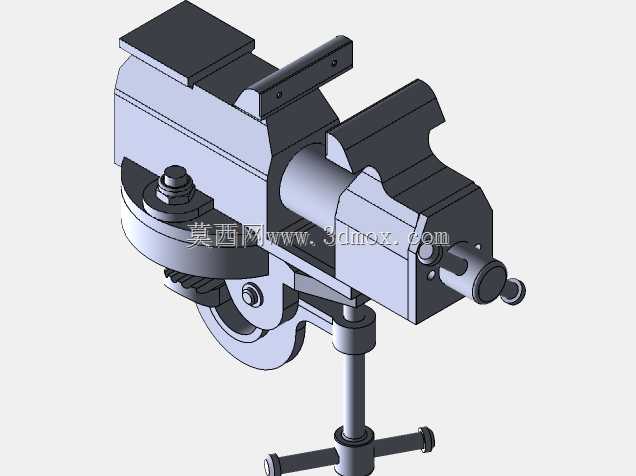

机加工台用旋转式重型台虎钳结构

　　这款台虎钳的结构设计完全围绕机加工、钳工装配场景的实际使用需求展开，日常在普通车床、铣床的工位旁，或是钳工装配台、维修工位上，这类夹具是承担工件装夹固定的核心工装，不管是对小型金属件做锉削、锯切、划线工序，还是对小型零部件做钻孔、攻丝、修配作业，都需要依靠它提供稳定的夹紧力，避免加工过程中工件位移导致的尺寸超差、加工报废问题。从结构设计逻辑来看，这款虎钳采用了经典的丝杠螺母传动结构，活动钳身通过圆柱导轨与固定钳身配合，传动丝杠穿入活动钳身内部的铜螺母副，转动端部的手柄即可带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合动作，这种传动结构的优势在于夹紧行程大、自锁性能可靠，当施加足够的手柄扭矩夹紧工件后，

　　丝杠的螺纹升角小于当量摩擦角，即使加工过程中存在持续的振动载荷，钳口也不会自行松脱，能够持续保持稳定的夹紧状态。底座部分采用了可360度旋转的转盘结构，转盘与固定底座之间通过锁紧机构实现角度固定，实际使用时可以根据加工操作的方位需求，松开锁紧手柄转动钳身调整到合适的操作角度后再锁紧，不需要反复挪动工件或是操作人员调整站位，能够大幅提升多面加工、多角度修配作业的操作效率。钳口部分采用了可更换的齿面钳口板，通过沉头螺钉固定在钳身的安装槽内，长期使用后如果齿面磨损、夹持力下降，只需要拆下沉头螺钉更换新的钳口板即可，不需要整体更换钳身，能够有效降低工装的长期使用成本；齿面的纹理设计兼顾了夹持摩擦力和工件表面保护，针对硬度较高的金属毛坯件，

　　齿面可以嵌入工件表层提供足够的防滑能力，针对表面精度要求较高的加工件，也可以在钳口处加装铜质、铝质软钳口垫，避免夹伤工件已加工表面。从安装边界来看，这款虎钳的底座预留了三个螺栓安装孔，能够通过T型螺栓或是膨胀螺栓固定在标准厚度的钳工工作台台面上，安装时需要保证钳身导轨面与工作台边缘保持足够的安全距离，避免长工件装夹时与工作台边缘发生干涉；整体外形尺寸适配常规中小型机加工工位的安装空间，钳口最大张开量能够覆盖绝大多数小型机械零部件的装夹尺寸需求，既不会因为尺寸过大占用过多工作台操作空间，也不会因为夹持行程不足无法满足常规工件的装夹要求。固定钳身的上方还预留了小型砧台平面，日常作业中可以直接在这个平面上完成小型零件的校直、轻击铆接、

　　錾切等操作，不需要额外搭配小型铁砧，进一步拓展了工装的使用场景。在结构细节设计上，丝杠与活动钳身的配合部位设置了防尘挡圈，能够阻挡加工过程中产生的金属切屑、打磨粉尘进入丝杠螺母配合面，避免磨粒磨损导致的传动卡滞、使用寿命下降问题；转盘的旋转配合面做了精加工处理，转动时阻尼均匀，不会出现卡顿或是旷量过大的问题，角度调整后锁紧机构能够提供足够的锁紧力，即使承受较大的冲击载荷，钳身也不会出现角度偏转。实际使用过程中，这类虎钳的夹紧力范围适配常规轻载机加工、装配维修作业的需求，不建议用加长套管套在手柄上过度施加扭矩，否则容易导致丝杠螺纹变形、钳身断裂等结构损坏问题；日常维护时只需要定期在丝杠、导轨、转盘配合面加注润滑脂，清理堆积的切屑，即可长期保持顺畅的操作手感和可靠的装夹精度。
