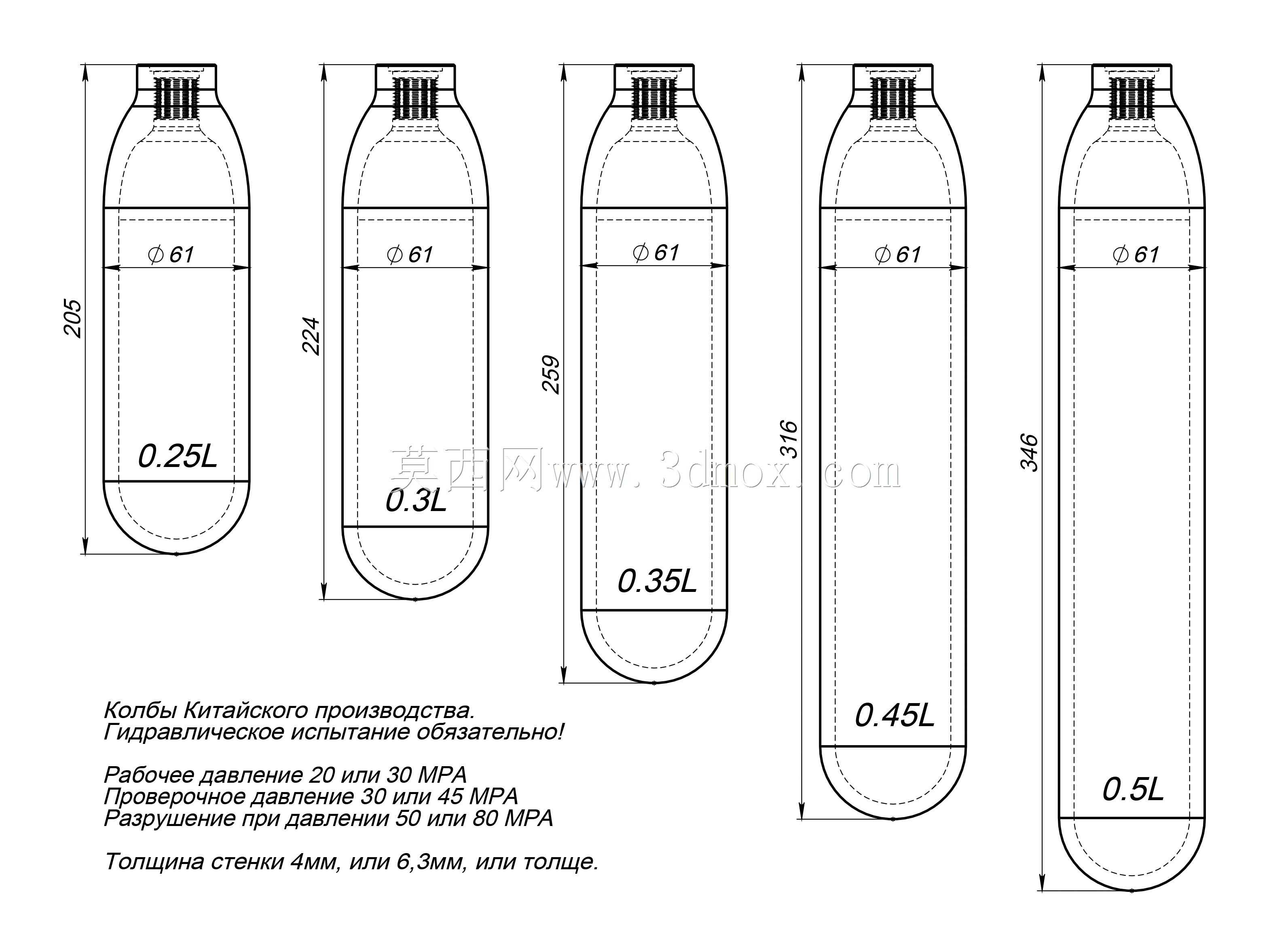

0.25-0.5L规格PCP高压储气罐体结构

　　该罐体为小容积高压气动系统配套的储气部件，主要适配预充气式气动装置的气源存储需求，常见于民用气动工具、小型气动发射装置、便携气动作业设备的气源供给环节，可在无持续外接气源的场景下，为整套气动系统提供稳定的高压气体输出，保障气动执行部件的做功压力稳定。从结构设计来看，罐体采用整体式中空回转体构型，一端设置标准内螺纹接口用于连接充气阀、输出阀等配套阀件，接口处的螺纹精度直接决定高压工况下的密封可靠性，建模时严格遵循螺纹副的配合公差要求，避免因螺纹啮合间隙过大导致高压气体泄漏。罐体另一端为圆弧收口的封闭端，这种圆弧过渡结构可有效分散高压气体作用在罐体端部的应力，避免直角结构带来的应力集中问题，提升罐体长期承压的疲劳寿命。

　　设计过程中首先根据额定工作压力完成壁厚计算，结合20MPa的工作压力要求，选取合适的罐体壁厚，既保证承压安全系数符合高压容器设计规范，又尽可能控制罐体整体重量，满足便携使用场景的轻量化需求。内部腔体为等直径光滑回转面，可最大化利用内部空间存储压缩气体，减少无效结构占用的容积，保证0.25L到0.5L区间的有效储气体积。外部轮廓做了圆滑过渡处理，没有尖锐棱角，既方便日常握持携带，也能避免使用过程中磕碰造成的应力损伤。

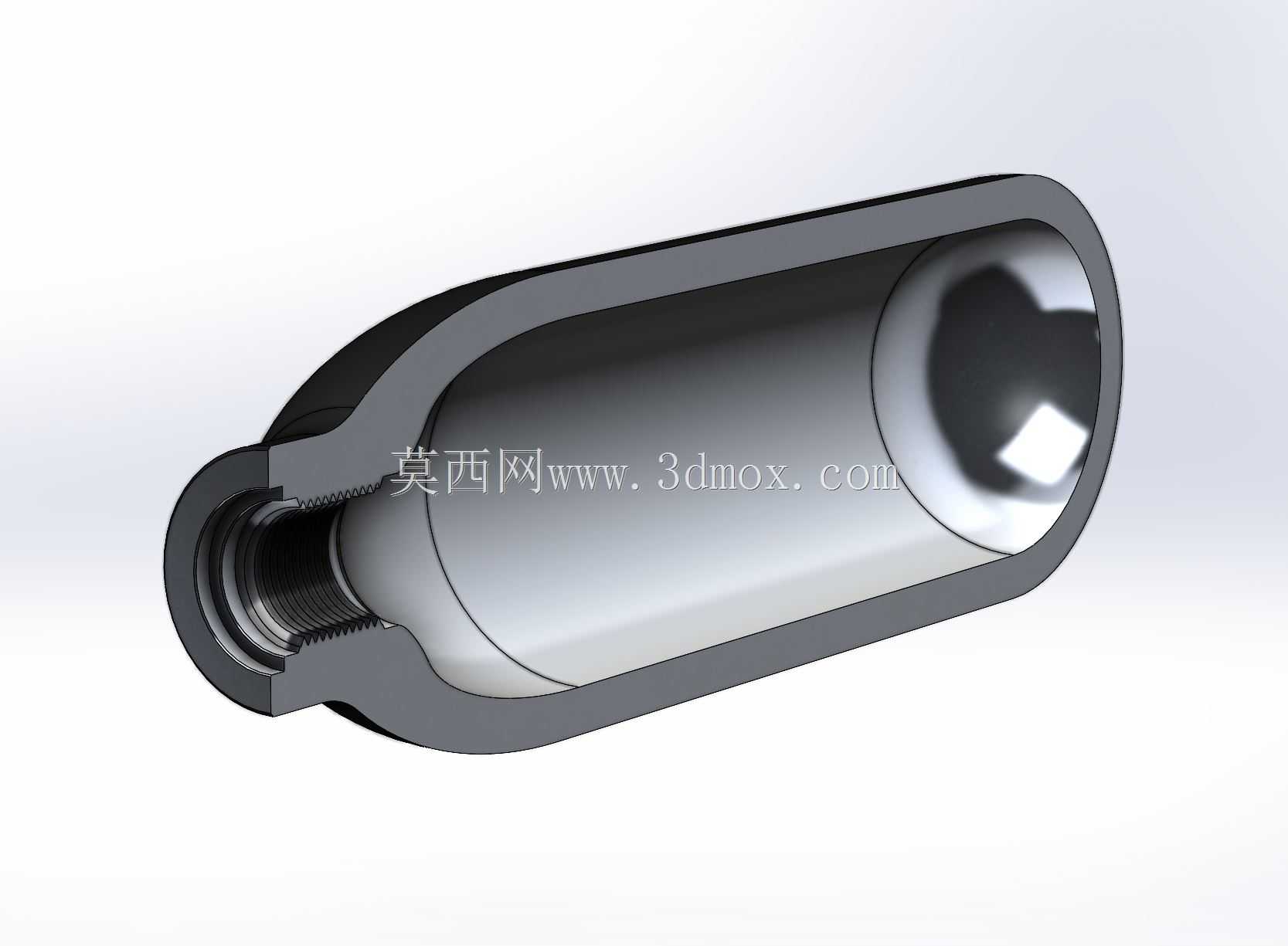

　　从安装边界来看，罐体的螺纹接口尺寸适配常规PCP配套阀件的通用安装规格，可直接替换同规格的现有储气部件，不需要额外加工转接结构；罐体整体外径控制在常规手持设备的握持舒适区间，长度根据容积不同做对应调整，安装时可直接嵌入对应设备的握持段仓体，不需要额外改动设备的主体框架。建模时还原了罐体的剖面结构，可清晰展示内部腔体的容积分布、壁厚变化以及接口处的螺纹啮合结构，方便设计人员在做整套气动系统布局时，核对罐体与周边阀件、握持结构的干涉情况，也可作为承压容器结构设计的参考案例，用于理解小容积高压储气部件的应力分布逻辑、密封结构设计要点。在实际应用场景中，这类小容积高压罐体还可配套小型气动试验装置、便携气动喷涂设备使用，为短时间工作的气动元件提供稳定高压气源，其紧凑的结构设计可大幅缩小整套气动设备的整体体积，提升设备的便携性。
