ROBODIS OpenRB-150控制板PCB固定底座

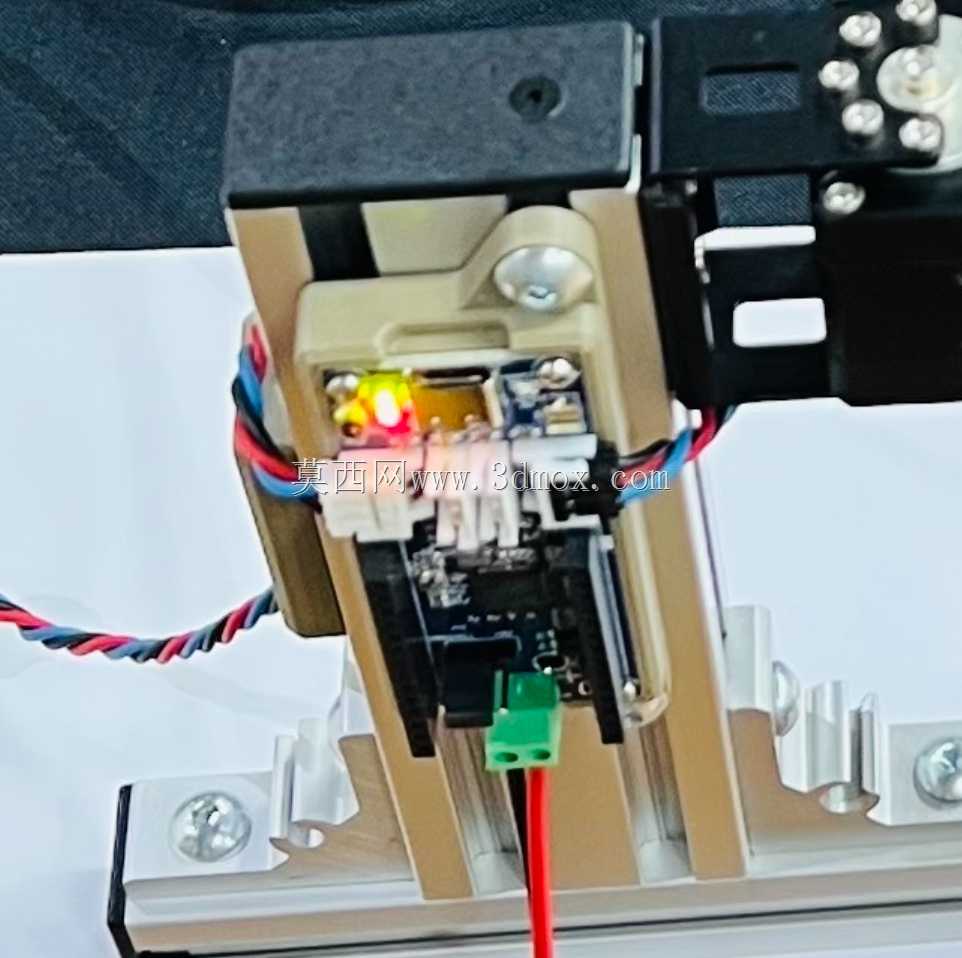

　　这款PCB底座是专为ROBOTIS OpenRB-150控制板设计的配套安装结构件，主要服务于教育类机器人开发、小型桌面机械臂电控系统搭建、开源机器人项目调试这类场景，解决控制板裸板安装时易磕碰、接线受力拉扯焊盘、堆叠安装间距难控制的实际工程问题。从实际使用场景来看，不少做小型舵机机器人开发的从业者，之前直接将OpenRB-150裸板用铜柱固定在铝型材框架上，经常出现调试时USB接口反复插拔导致板体偏移、舵机接线拉扯造成端口虚焊的问题，这款底座在设计时就针对性做了限位结构，板体嵌入底座后四周有0.8mm的凸台限位，完全限制板体的水平窜动，不需要额外点胶或者加装压片就能保证板体固定的稳定性。

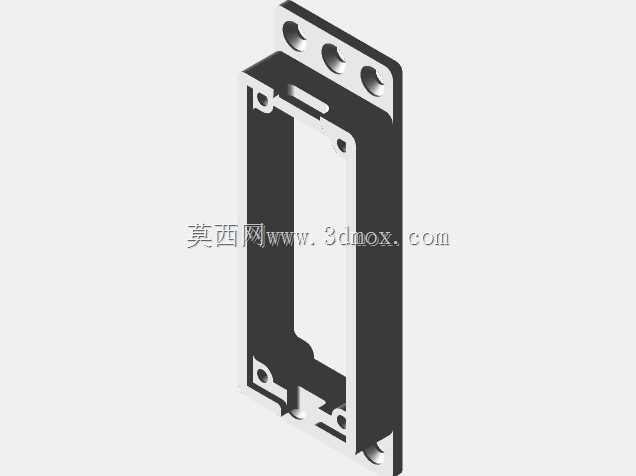

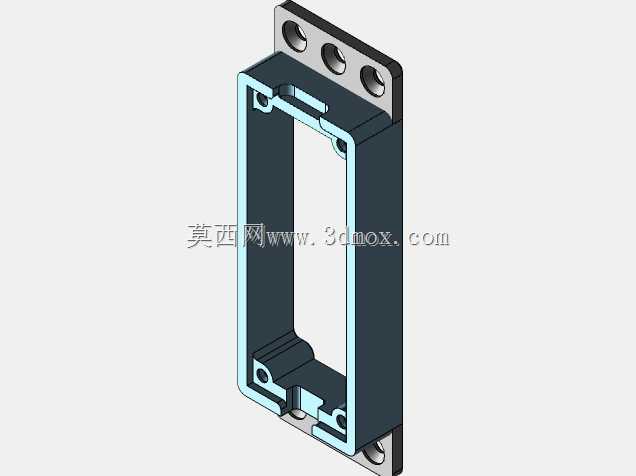

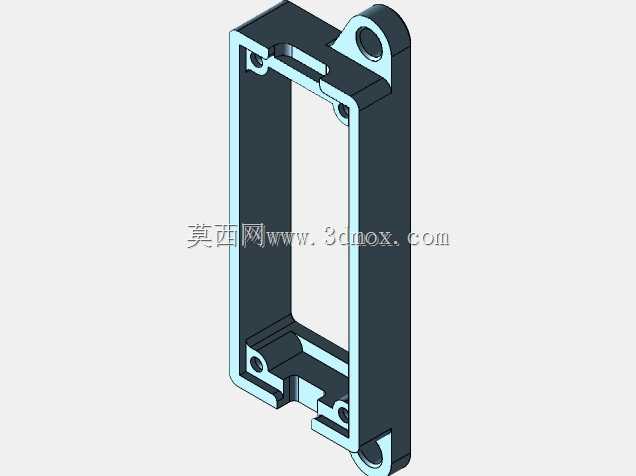

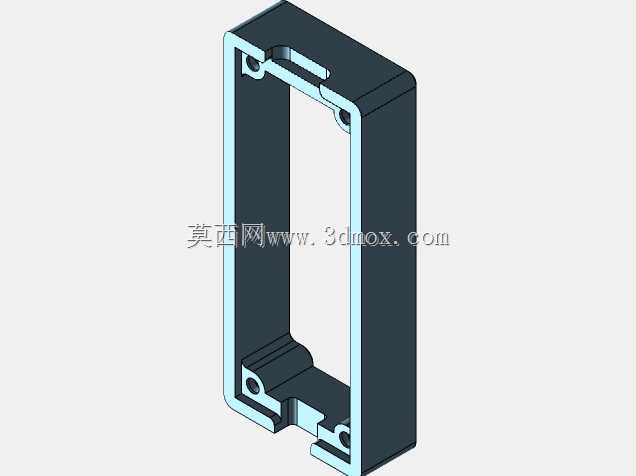

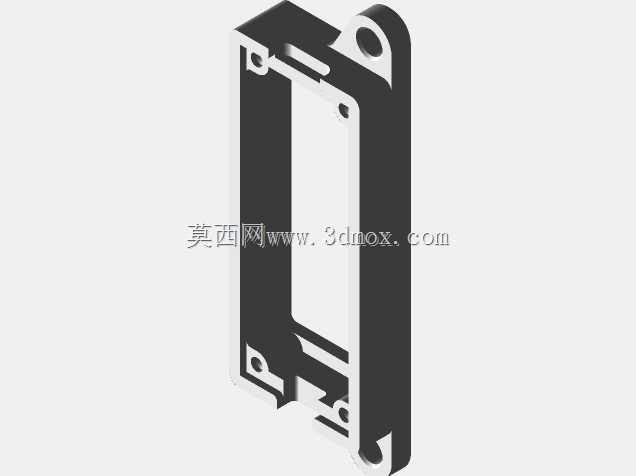

　　设计思路上完全贴合OpenRB-150的板型轮廓，底座上的固定孔位完全对应板体四角的安装孔，采用M2螺丝沉孔设计，螺丝锁紧后头部完全没入沉孔，不会突出底座表面影响后续堆叠安装；底座侧边对应板上的USB接口、舵机接线端口、电源端子位置都做了精准的避让开槽，开槽边缘做了R0.5的圆角处理，不会在插拔接线时刮伤线材外皮，同时预留了接线操作的手指空间，即使是戴薄防静电手套也能顺利完成接线操作。外形尺寸上严格控制安装边界，底座整体长度与控制板长度一致，宽度方向单侧仅比板体宽出3mm，不会额外占用安装空间，底座底部设计了两道平行的安装槽，兼容20系列铝型材的T型螺母安装，也可以直接通过四角的通孔固定在亚克力或者树脂材质的机器人机架上，

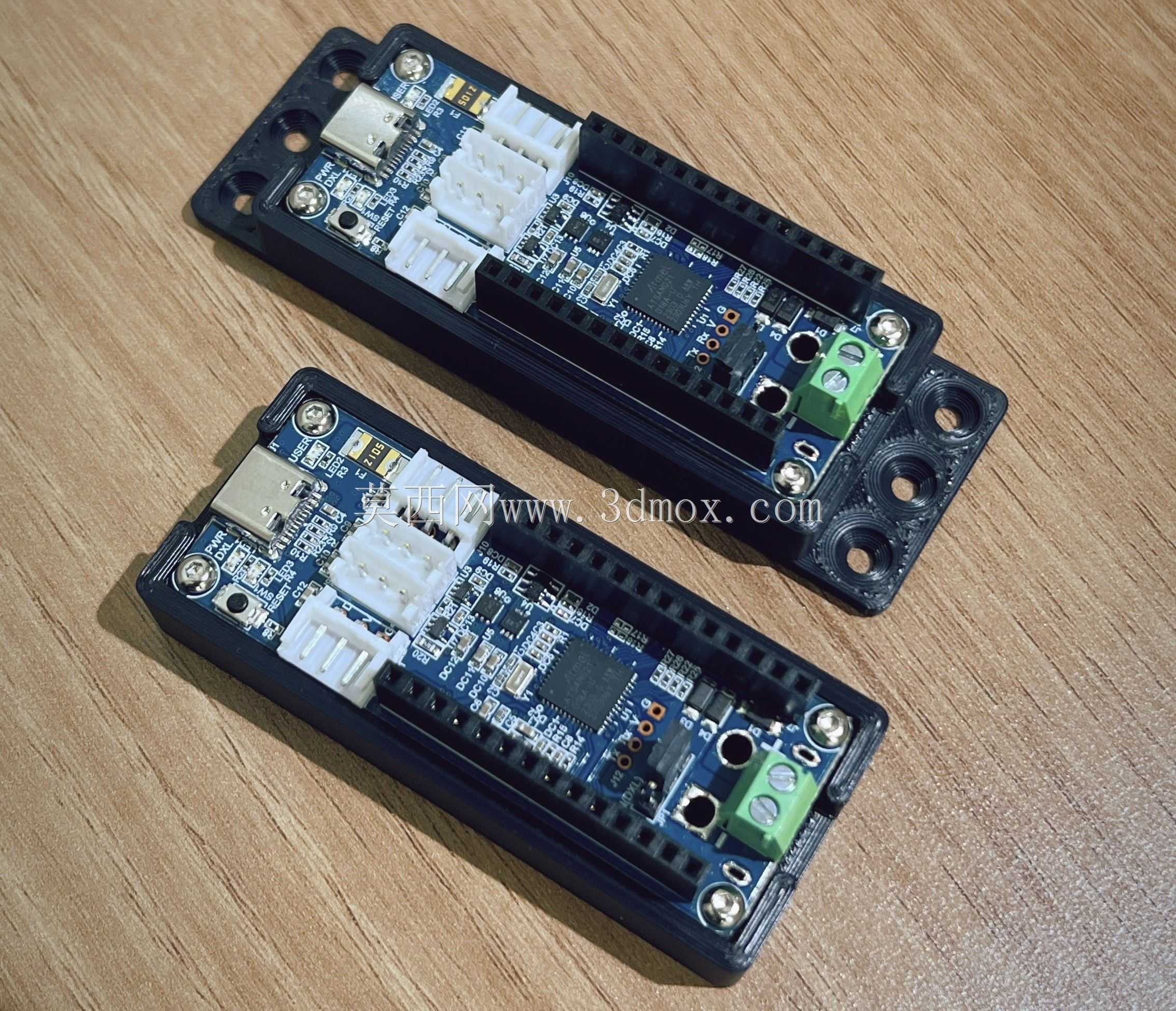

　　安装孔距做了通用化设计，能适配多数小型开源机器人的安装孔位布局。底座上还预留了标签粘贴的平面区域，方便多台设备调试时标注控制板ID，避免多机调试时接线混淆；底座对应板上主控芯片、电源芯片的位置做了镂空散热槽，不会因为底座遮挡影响板上发热元件的散热，长时间连续运行时也不会出现热量堆积导致的控制板工作异常。实际装配时，控制板可以直接卡入底座，配合四颗M2螺丝就能完成固定，不需要额外做定位调整，装配效率比传统铜柱固定方式提升近六成，同时底座的绝缘材质也能避免板体底部焊点直接接触金属机架造成的短路风险，在学生竞赛类机器人项目、桌面级小型机械臂开发、舵机集群测试平台搭建这类场景下都能适配。
