车辆悬架用螺旋弹簧式减震构件结构设计

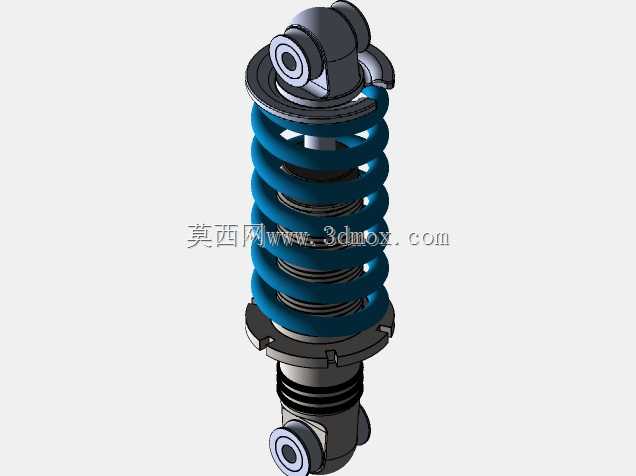

　　这款减震构件的设计核心围绕车辆行驶过程中的振动衰减需求展开，日常应用场景覆盖乘用车辆底盘悬架、小型非道路作业代步车的行走机构，也可适配部分需要缓冲隔振的工业台架支撑点位。从实际使用逻辑来看，该构件将螺旋弹簧与阻尼芯轴做同轴集成设计，区别于分体式的弹性元件与阻尼元件布局，整体安装占用的径向空间更小，上下两端的铰接安装座预留了标准销轴配合孔位，安装时无需额外做适配转接件，可直接对应悬架摆臂与车身侧的安装支座完成装配。

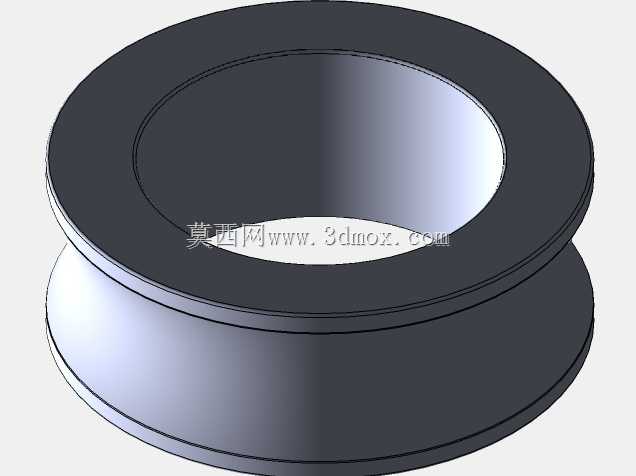

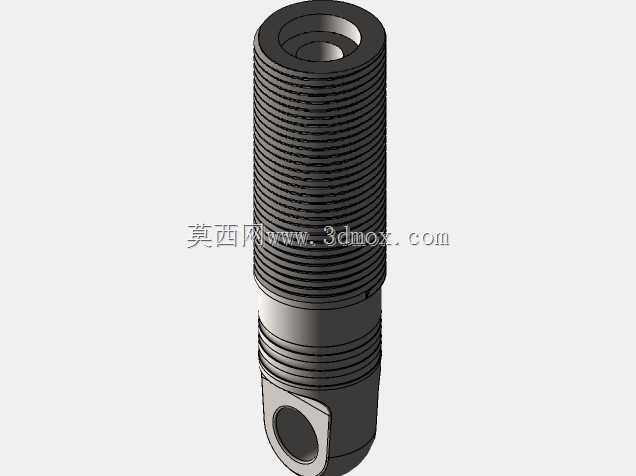

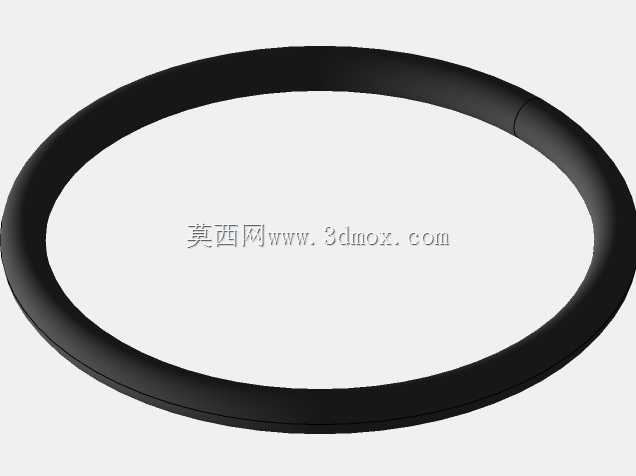

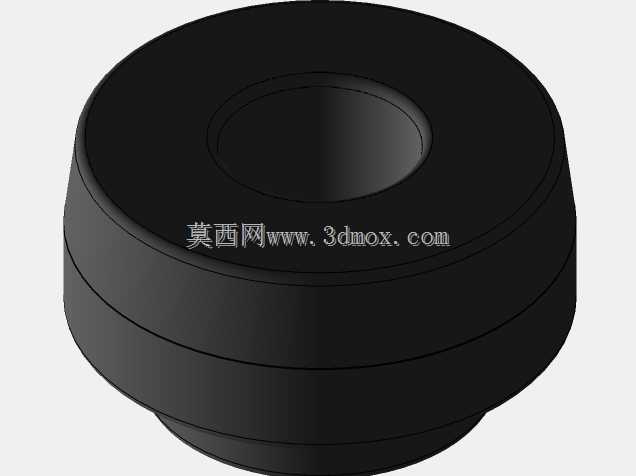

　　设计过程中首先考量的是阻尼行程与弹簧刚度的匹配关系，弹簧的有效圈数经过参数校核，在承受额定垂向载荷时不会出现并圈碰磨的问题，弹簧表面的喷丸强化层结构，能够应对长期往复压缩工况下的疲劳损耗，避免弹簧过早出现断裂失效。阻尼芯轴的密封结构采用多道唇形密封圈设计，可阻挡行车过程中泥水、沙尘侵入阻尼腔内部，保证阻尼油液的清洁度，延长构件的维护周期。上下铰接座内部嵌装了橡胶衬套，一方面能够过滤路面传递的高频细碎振动，避免金属硬连接带来的异响问题，另一方面可以补偿悬架跳动过程中产生的小角度摆转偏差，减少安装位置的附加应力。

　　从安装边界来看，该构件的最大伸展长度与压缩极限长度经过严格控制，适配对应车型悬架的跳动行程范围，不会出现车轮上跳时构件顶死、或者车轮下跳时构件过度拉伸拉坏密封的问题。弹簧的螺距采用非等距设计，在小幅振动工况下弹簧刚度偏低，能够提供更柔和的滤震表现，当遇到较大冲击、弹簧压缩量达到阈值后，刚度随压缩量线性提升，避免悬架击穿，兼顾了日常行驶的平顺性与极端工况下的支撑性。阻尼阀系的参数匹配做了双向阻尼调校，压缩行程阻尼值偏低，保证冲击能够被弹簧快速吸收，回弹行程阻尼值偏高，能够快速抑制弹簧的往复弹跳，让车轮能够时刻贴合地面，保证行驶过程中的抓地力稳定性。

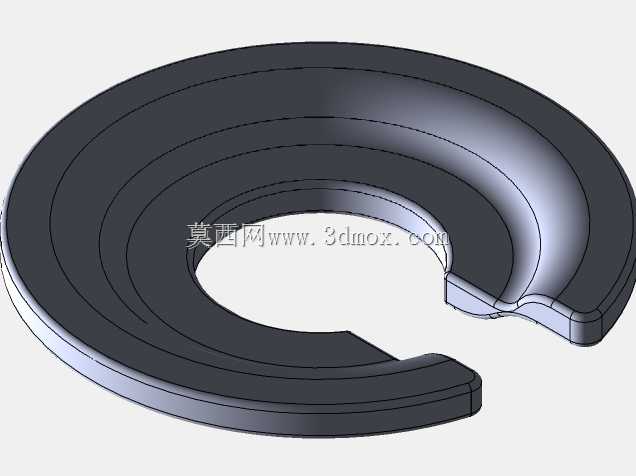

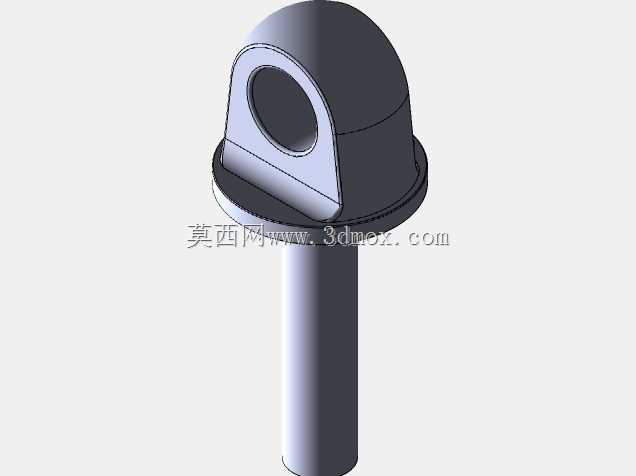

　　在结构细节处理上，弹簧上下两端的支撑座做了翻边定位结构，能够限制弹簧在受侧向力时出现横向窜动，避免弹簧与阻尼芯轴外壁发生摩擦剐蹭，破坏弹簧表面的防腐涂层。上端铰接座的吊耳结构做了加强筋设计，在承受侧向冲击载荷时不会出现根部断裂的问题，下端的安装座与阻尼外筒采用一体化锻造结构，相比焊接结构的强度更高，能够应对复杂路况下的多向载荷冲击。
