USP-12型直径210与320mm组合夹具面板

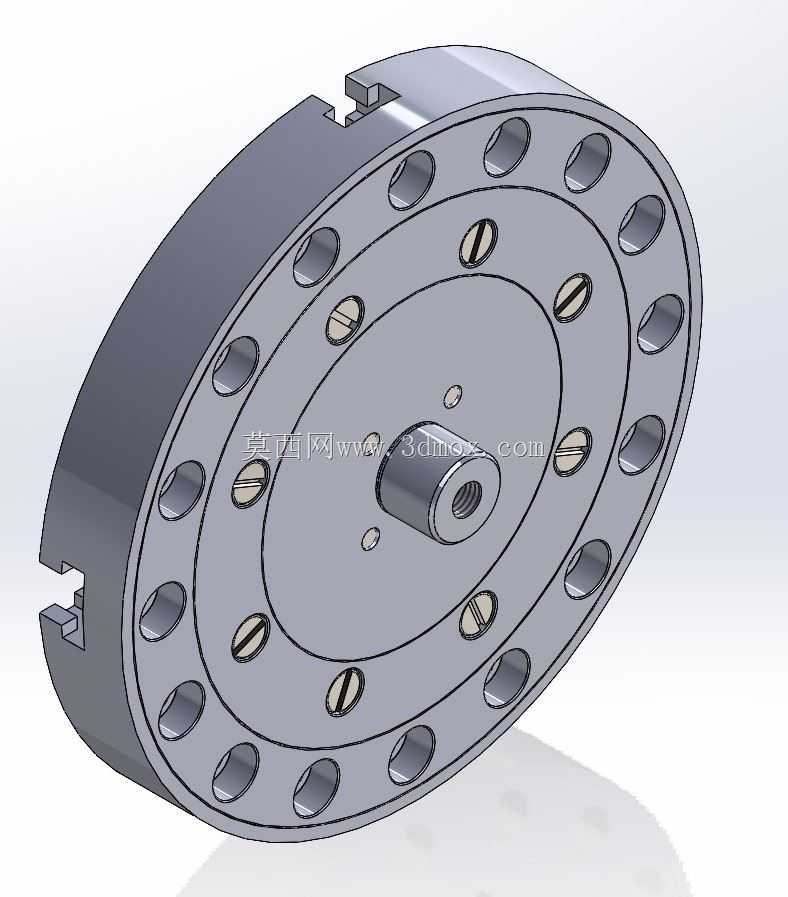

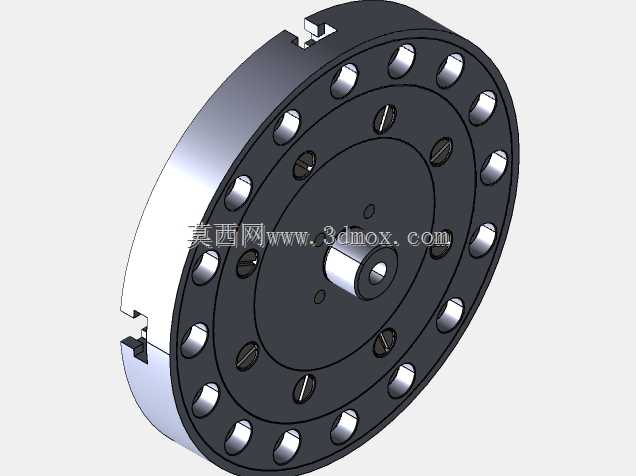

　　这款组合夹具面板主要适配CA6140系列车床的工装装夹需求，是机床加工环节中用于工件定位装夹的核心配套工装部件，可直接安装在车床主轴端的对应连接位，承担异形工件、多工序加工件的装夹定位功能，替代传统专用夹具的定制成本，缩短中小批量加工的工装准备周期。面板设计有两种直径规格，分别为210mm与320mm，可适配不同回转直径的加工工况，安装边界充分考虑CA6140车床的主轴端面连接尺寸，预留的连接孔位与原厂主轴定位结构完全匹配，无需额外改装即可完成装配，面板上开设的12mm通槽为通用装夹槽，可配合标准T型螺栓、压块实现不同外形工件的快速装夹，槽位的位置精度经过公差校核，装夹重复定位精度可控制在0.02mm以内，满足普通车削、

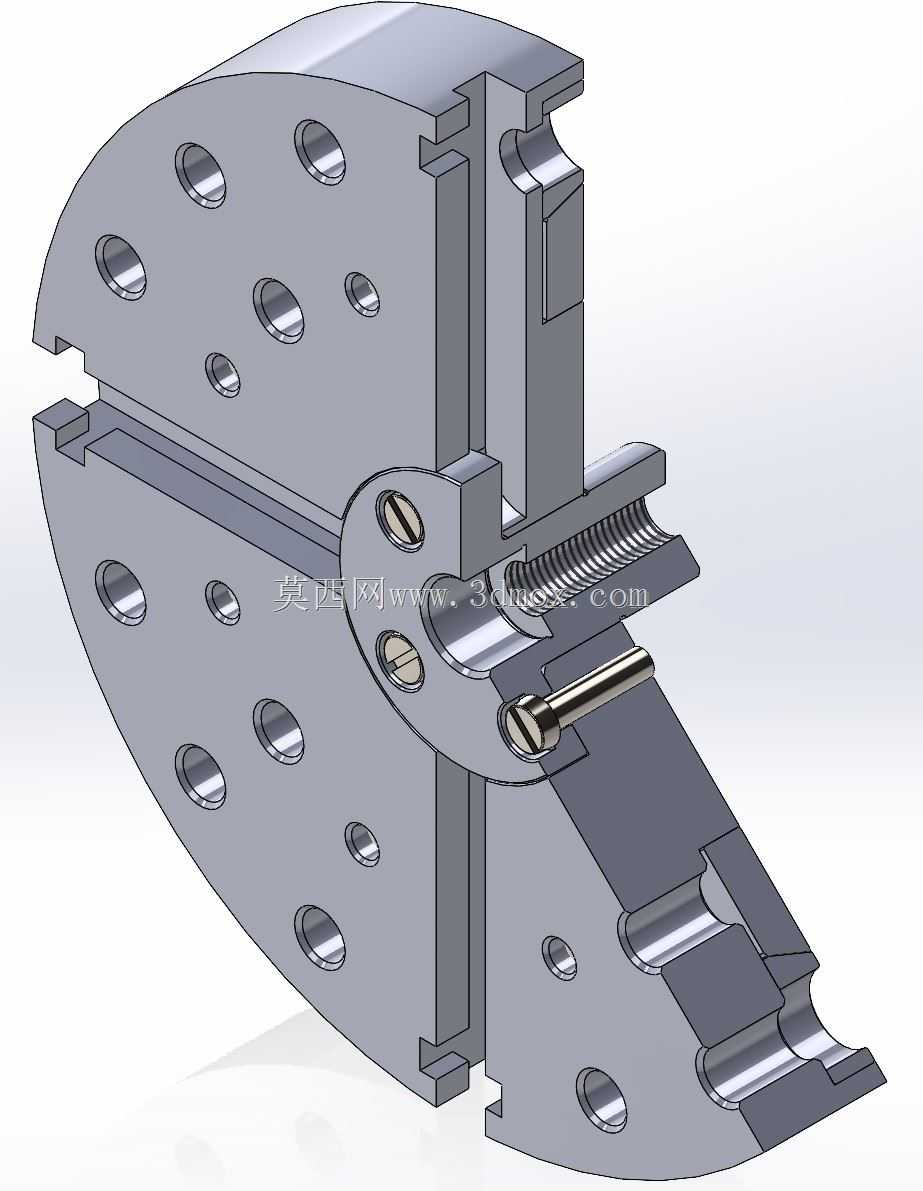

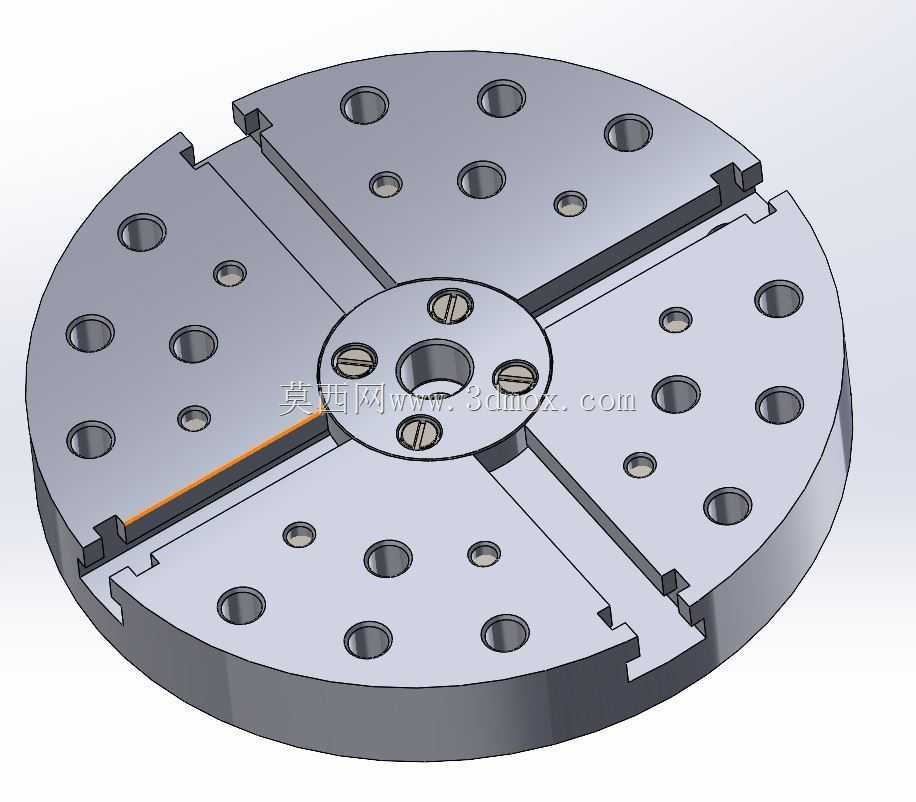

　　端面铣削等工序的精度要求。从结构设计来看，面板采用分体组合式结构，两个半扇形面板通过中心铰接结构与锁紧螺栓实现开合，既可以整体装夹盘类、套类工件，也可以通过开合结构避让长轴类工件的装夹干涉，面板表面分布的多组沉头安装孔，可用于加装定位销、辅助支撑块，拓展装夹适配范围，针对薄壁工件、不规则异形件的装夹需求，可通过不同孔位的压块组合实现多点位均匀压紧，减少装夹变形。在实际加工场景中，这类通用组合夹具面板多用于机加工车间的中小批量柔性生产，当加工件品种切换频繁时，无需重新设计制作专用夹具，仅通过调整压块位置、更换定位元件即可完成工装切换，相比专用卡盘、专用夹具，可降低60%以上的工装制作成本，同时减少工装存放的场地占用。

　　面板的基体结构采用高强度合金钢建模思路，壁厚分布经过受力仿真校核，在最大夹紧力工况下的变形量小于0.01mm，边缘的让位槽设计可避免加工过程中刀具与夹具面板发生碰撞，中心的铰接销轴采用间隙配合设计，开合动作顺畅无卡滞，锁紧螺栓的位置设置在操作侧，方便操作人员在机床外侧完成锁紧与松开操作，符合人机工程学的操作要求。两种直径规格的面板可根据加工工件的最大回转直径灵活选用，210mm规格适配小型盘类、轴类零件的精加工工序，320mm规格适配中大型法兰类、异形结构件的粗精加工，面板上的所有安装孔位均采用统一的孔距标准，可与车间内现有标准工装元件实现通用互换，无需额外采购配套装夹元件。
