多工位联动机床加工执行模组结构

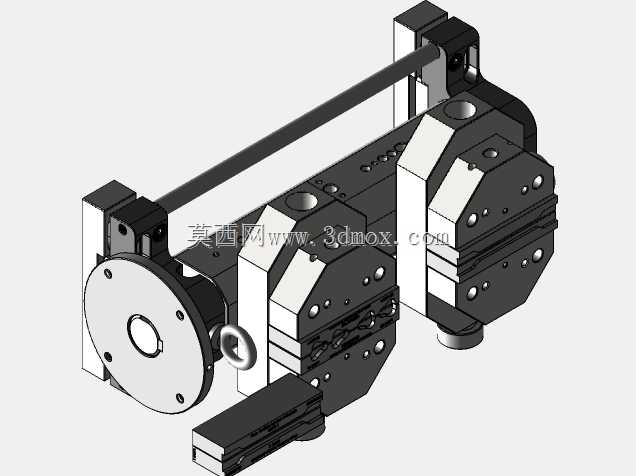

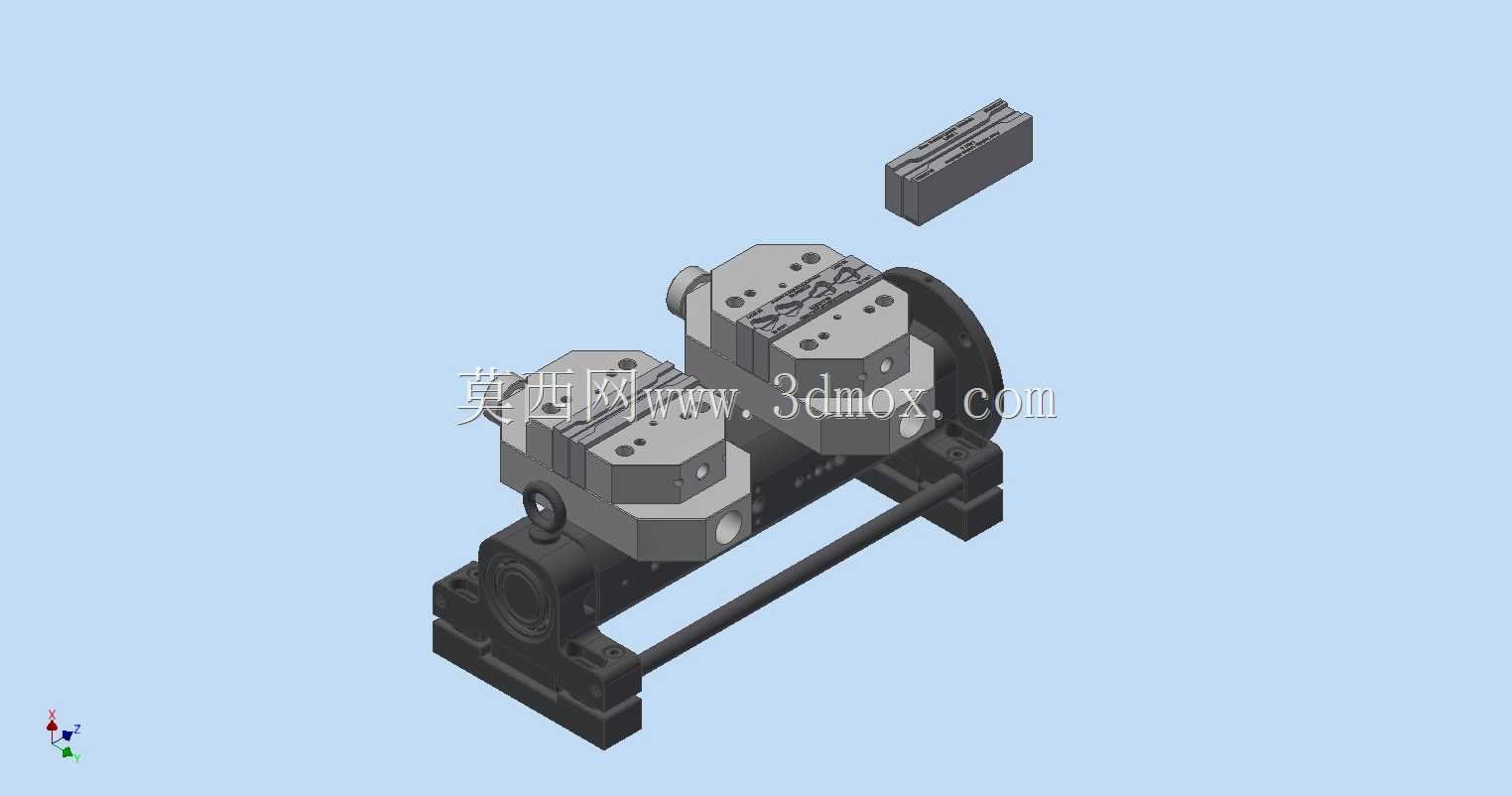

　　这套结构主要面向CA6140类普通车床的升级改造场景，适配中小批量零件的多工序连续加工需求，可直接安装在车床中拖板的原刀架安装位，替换原有四方刀架实现多工位并行加工能力。整套模组采用双执行头对称布局，搭配独立的滑移驱动组件，两个加工头可分别完成不同工序的走刀动作，无需频繁换刀即可完成外圆车削、端面切槽、倒角、滚压等多道工序的连续作业，能有效减少单件加工的换刀辅助时间，在轴类、盘类零件的批量加工场景中，可将单工位换刀产生的空程时间压缩六成以上。设计阶段优先考虑了安装兼容性，模组底座的安装孔位完全匹配原车床刀架的螺栓孔距，安装时无需对中拖板进行二次加工，仅需拆除原有刀架后通过螺栓锁紧即可完成固定，

　　底座下方设置的定位键可与中拖板的T型槽配合，保证模组安装后的进给方向与车床主轴轴线平行度控制在0.02mm以内，避免安装偏差带来的加工锥度误差。两个执行头的滑台采用矩形导轨配合镶条调整结构，可根据加工负载调整导轨间隙，保证重切削工况下的运动刚性，滑台的驱动端采用丝杠直连结构，进给重复定位精度可达0.01mm，满足半精车、精车工序的精度要求。上方独立设置的快换刀夹模块可根据加工需求更换不同类型的刀具，刀夹的压紧采用斜面锁紧结构，换刀时仅需松开锁紧螺钉即可完成刀具更换，无需重新对刀即可保证刀具位置精度。整套模组的横向安装宽度控制在原四方刀架宽度的1.6倍以内，不会超出中拖板的行程边界，纵向高度经过优化，加工最小直径零件时不会与卡盘、

　　尾座产生运动干涉，模组的管线采用拖链内置布局，避免加工过程中铁屑、切削液对管线造成磨损，适配车床常规的湿式加工工况。在实际应用中，这套模组可配合车床的主轴转速控制、进给量调整实现不同材质零件的加工参数匹配，针对钢件、铸铁件、有色金属件的加工均可通过更换对应刀具完成适配，双执行头可分别设置不同的进给参数，实现粗精加工工序的同步排布，进一步提升加工效率。
