CA6140车床配套绕线工装结构设计

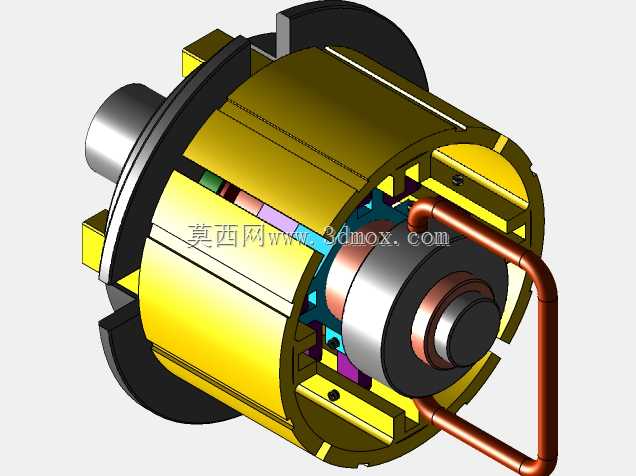

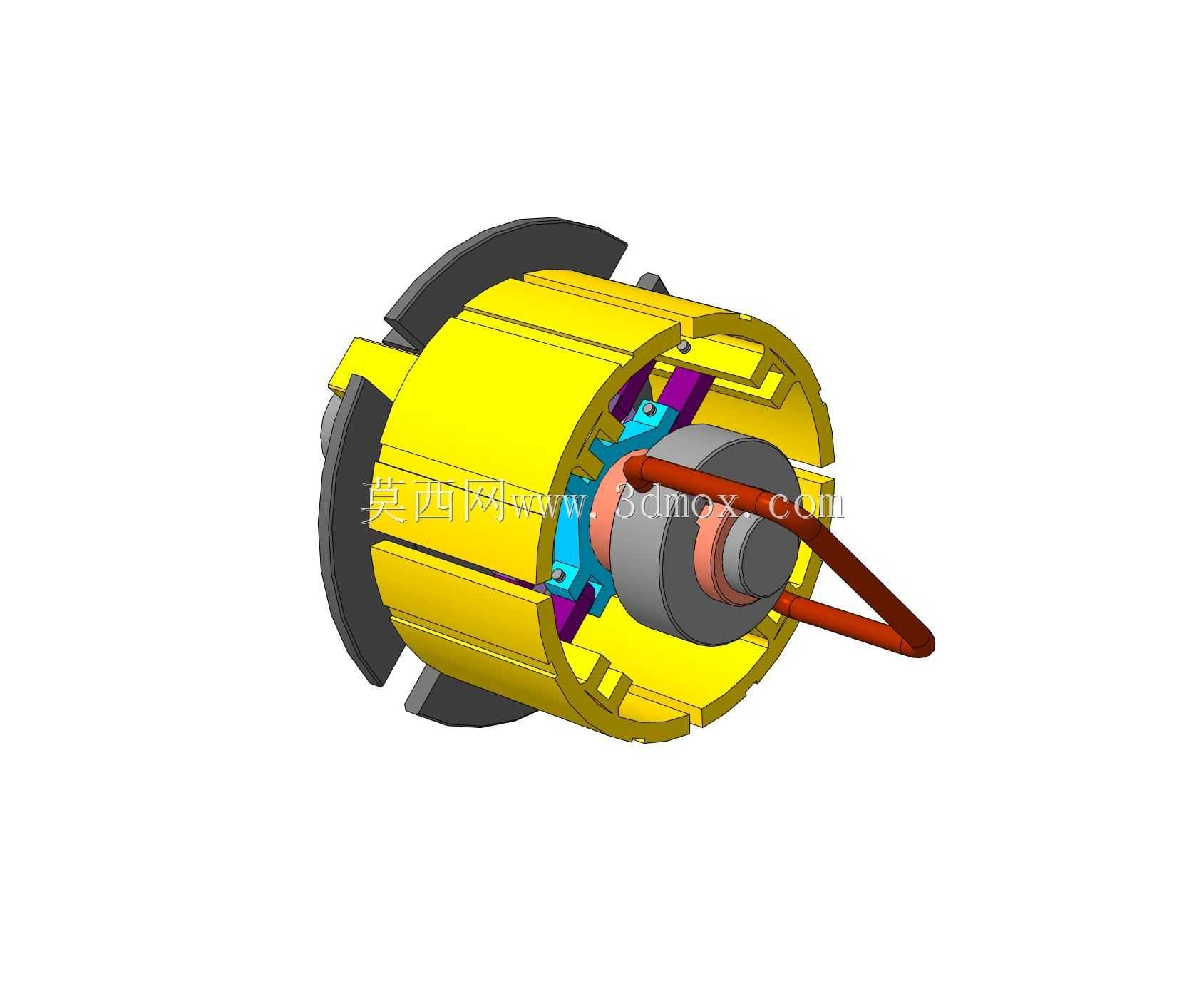

　　这款绕线工装主要适配CA6140普通车床的加装改造场景，用于车床维修、电气改造环节中各类励磁线圈、控制绕组的现场绕制作业，解决车间现场无专用绕线设备时，小批量线圈定制绕制的实际需求，避免外协加工带来的周期延误与精度偏差。从结构设计来看，整体采用剖分式涨紧芯轴作为核心承载结构，黄色主体为可径向伸缩的涨紧瓣组件，通过内部锥面配合实现对不同内径线圈骨架的自适应装夹，涨紧行程覆盖常规车床配套线圈的骨架内径范围，无需额外更换夹头即可完成多规格工件装夹。前端的红色弯杆为绕线导向限位结构，作业时随芯轴同步转动，引导漆包线按设定排布方式逐层缠绕，避免绕线过程中出现跳线、叠线松散的问题，保证线圈匝间排布均匀，绝缘层受力一致。

　　设计过程中充分考虑了CA6140车床的装夹边界，芯轴尾部采用标准莫氏锥柄结构，可直接装入车床主轴锥孔内定位，无需额外制作连接法兰，安装时只需将锥柄擦拭干净后推入主轴锥孔，拉紧拉杆即可完成固定，装夹后整体径向跳动控制在0.02mm以内，满足绕线作业的同轴度要求。工装的整体轴向尺寸经过优化，安装后不会超出车床中拖板的行程范围，绕线作业时可配合车床的进给系统实现自动排线，也可通过手动操作大拖板完成大尺寸线圈的绕制。涨紧瓣的外圆表面做了防滑滚花处理，装夹薄壁骨架时不会出现打滑转动的问题，同时涨紧力可通过尾部的调节螺母进行微调，避免装夹力过大导致塑料、胶木类骨架出现开裂变形。导向杆的位置可根据线圈幅宽进行轴向调整，

　　松开锁紧螺钉即可滑动调整导向位置，适配不同宽度的线圈绕制需求，调整后锁紧即可保证导向位置稳定，不会在绕线过程中出现偏移。日常使用时，该工装无需复杂维护，每次作业后清理表面残留的漆包线碎屑、绝缘漆残留即可，内部锥面定期涂抹少量润滑脂保证涨缩动作顺畅，长期使用后若出现涨紧瓣磨损，只需更换对应规格的涨紧块即可恢复精度，无需整体更换工装，降低车间的工装维护成本。在车床电气大修场景中，这类工装可直接利用现有车床的主轴动力完成线圈绕制，绕制的线圈张力均匀，绝缘性能稳定，完全替换原厂线圈的使用要求，相比手工绕制的线圈，匝间耐压合格率提升40%以上，同时绕制效率提升三倍以上，大幅缩短车床大修的停机周期。
