八吨级液压支撑伸缩缸结构设计

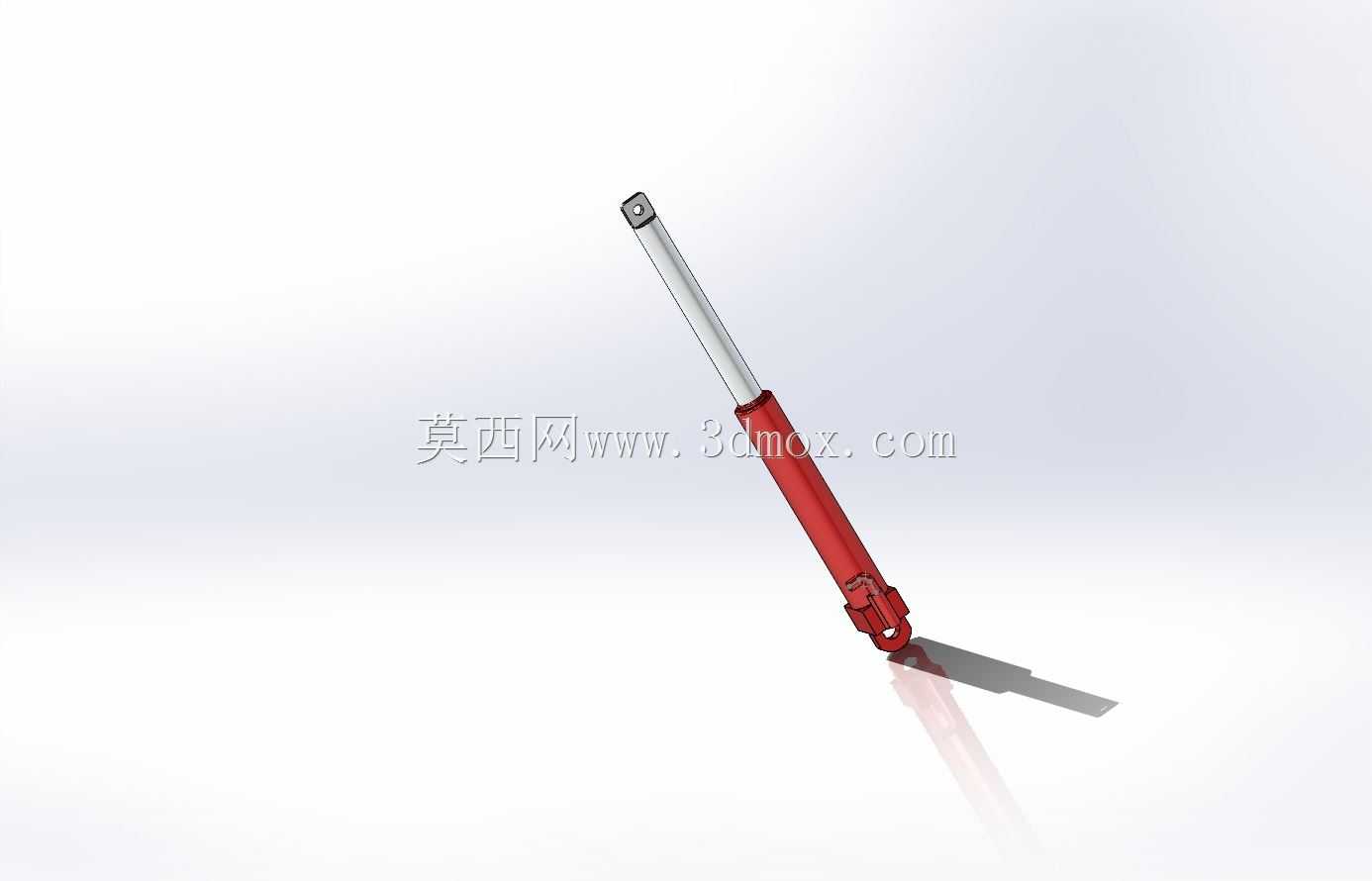

　　这款重载液压支撑部件的设计，最初是面向小型设备顶升、工装夹具辅助支撑、轻型仓储货位高度调节这类需要稳定线性承重的场景做的结构方案，日常在机加工工位的工件辅助承托、小型维修作业的部件顶升、移动式作业平台的高度微调场景里都能适配。从结构逻辑上看，它采用单杆活塞式的伸缩布局，缸筒部分选用厚壁无缝结构做承压主体，表面做防锈氧化处理，适配车间多油污、偶有切削液飞溅的使用环境，活塞杆表面做硬铬镀层处理，降低往复伸缩过程中的磨粒磨损概率，同时减少外界杂质进入缸体内部划伤密封件的风险。端部的连接结构做了双耳环式的铰接设计，安装端可以适配不同角度的支撑面，避免安装过程中出现别劲导致的杆体弯曲、密封偏磨问题，下端的铰接孔可以配套标准圆柱销完成固定，

　　不需要额外做定制化的连接座加工，能降低现场安装的适配成本。设计过程中重点考量了偏载工况下的结构强度，杆体伸出至最大行程时，杆体与缸筒的配合长度保留了足够的导向余量，避免承重状态下出现杆体挠度超标导致的卡滞问题，密封结构选用组合式密封圈，既保证高压状态下的油液密封性能，也能兼容常规矿物液压油的使用介质，不需要特殊定制密封件，后期维护更换配件的通用性更强。安装边界上，缸体完全收回时的整体长度适配紧凑安装空间，最大伸出行程覆盖常规八吨级工况下的顶升高度需求，缸体外径尺寸控制在常规安装座的适配范围内，不需要额外扩大安装空位，进出油口的位置设置在缸体尾部侧面，接管后不会和周边安装结构产生干涉，适配硬管、软管两种管路连接方式。在承重性能匹配上，缸体内部的活塞承压面积经过核算，在常规系统压力下即可达到额定承重载荷，不需要搭配超高压泵站，适配车间常规的液压动力源配置，日常使用时不需要额外调整系统压力参数，直接接入现有液压回路即可完成功能调试。
