可调节底座立式展示海报支架结构设计

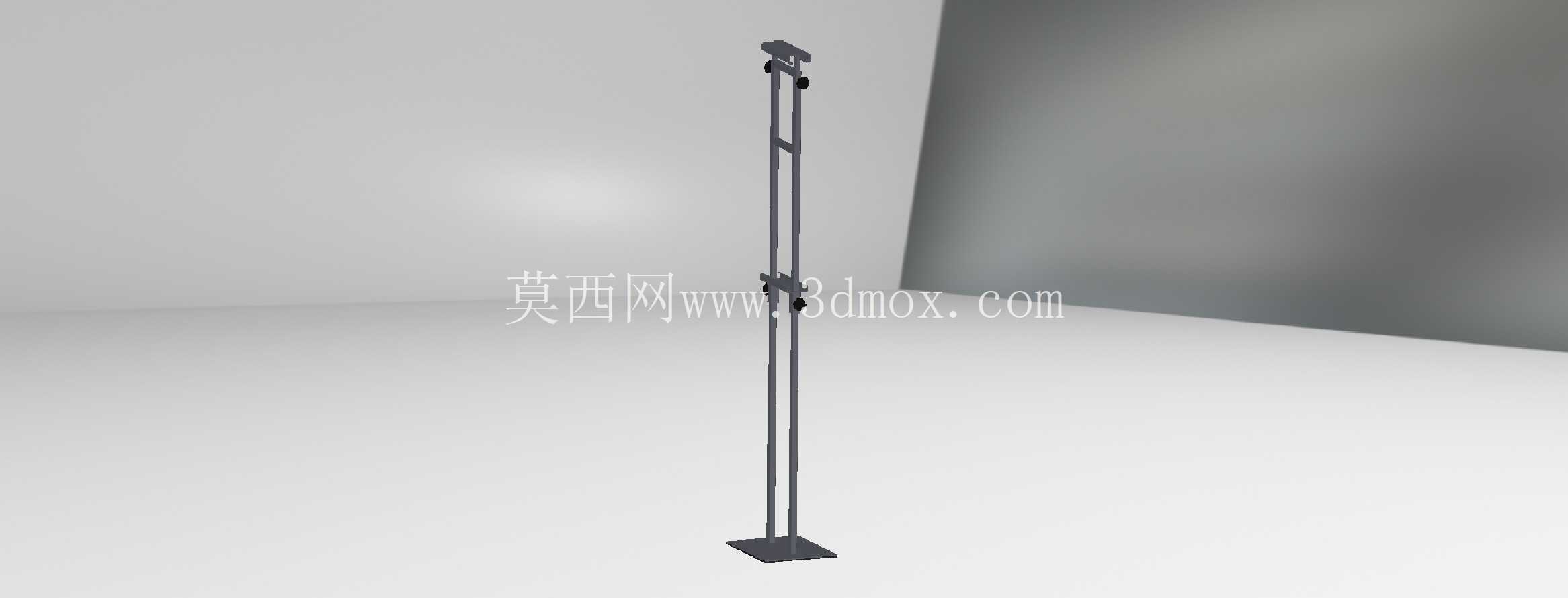

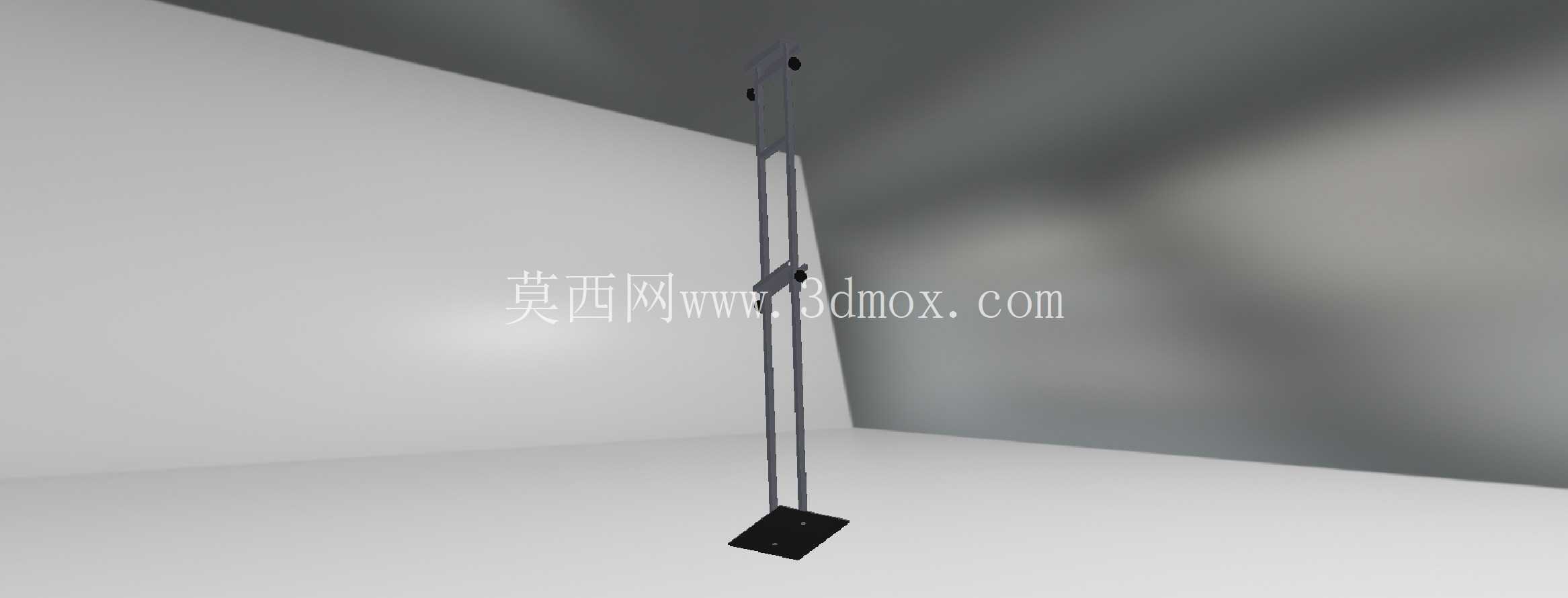

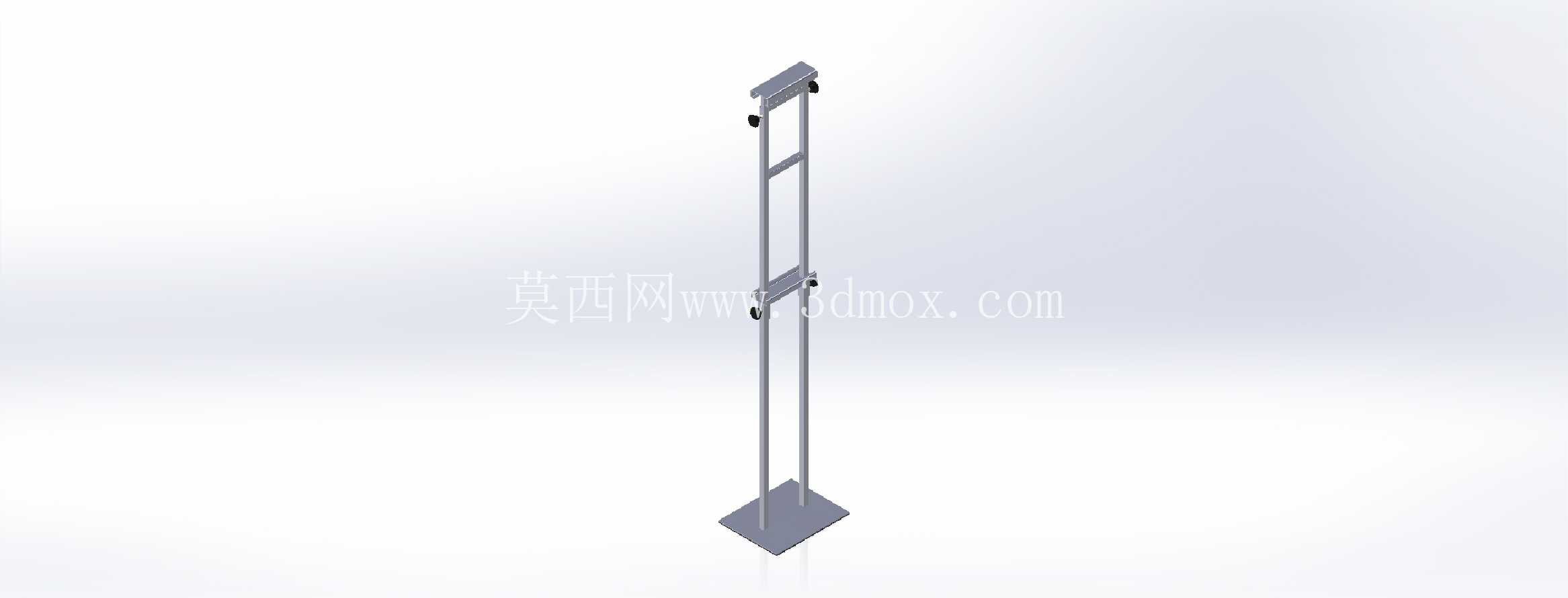

　　这款立式展示支架主要面向线下商业展示场景设计，常见应用在商超入口、展会展位、门店通道、活动现场等需要临时或长期放置宣传物料的区域，用来承装KT板、喷绘海报、纸质宣传展板等平面展示物料，替代传统粘贴式、悬挂式的宣传物料布置方式，减少对墙面、吊顶的安装破坏，同时具备可灵活移位、重复使用的优势。从结构设计逻辑来看，整体采用单立柱落地式布局，底部配置方形配重底座，依靠底座自身重量保证整机放置稳定性，避免人员走动剐蹭导致支架倾倒，底座与立柱之间采用可调节连接结构，能够适配不平整的地面场景，通过微调底座支撑点的高度差，抵消地面坡度、地砖接缝带来的放置不稳问题，无需额外铺垫垫片即可保证立柱处于垂直状态。立柱部分采用双杆平行的型材结构，

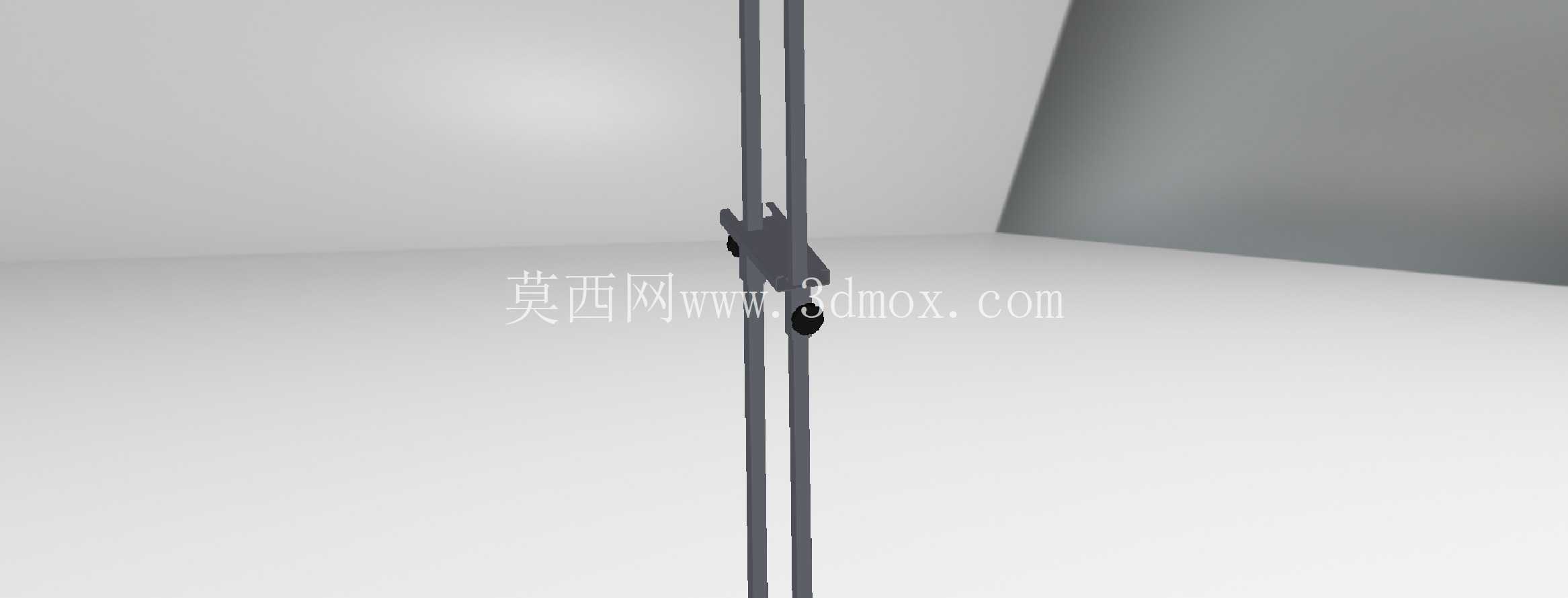

　　相比单立柱结构具备更好的抗扭性能，上下配置可滑动的海报固定夹，固定夹的位置可以沿着立柱滑槽自由调整并锁止，能够适配不同高度尺寸的海报物料，不需要额外更换配件即可覆盖常规A0到A2幅面的竖版海报安装需求，固定夹上配置弹性压片结构，安装海报时不需要额外工具，直接将海报边缘压入夹片即可完成固定，更换物料的操作效率远高于传统螺栓固定的展架结构。从安装边界尺寸来看，方形底座的占地面积控制在0.04平方米以内，整体立柱高度延伸至1.6米左右，放置在通道侧边时不会占用过多通行空间，立柱截面尺寸经过优化，在保证结构强度的前提下尽可能缩小视觉占比，避免支架本身遮挡海报展示内容。整体结构没有复杂的传动或者连接部件，

　　所有零部件均采用常见的金属型材与标准紧固件加工，生产加工难度低，后期维护更换配件成本低廉，可调节底座的调节行程设置在20毫米范围内，足够覆盖绝大多数室内外地面的不平整误差，调节结构采用螺纹旋拧方式，徒手即可完成调整操作，不需要借助扳手等额外工具。在结构强度校核层面，立柱选用的薄壁金属型材壁厚经过测算，在满幅海报承受侧面风压（室内常规空调气流、室外三级以内自然风）时，立柱形变量控制在1毫米以内，不会出现明显的弯曲晃动，底座重量经过匹配，当支架受到50牛的水平侧向推力时，整机重心依然落在底座支撑面范围内，不会发生侧翻，满足公共区域展示器材的安全使用要求。海报固定夹的滑动结构内置阻尼胶条，调整位置时不会出现自由滑落的问题，锁止后能够承受1千克的竖向拉力，足够承载常规厚度的喷绘海报与KT板物料，不会出现固定夹下滑导致海报脱落的问题。
