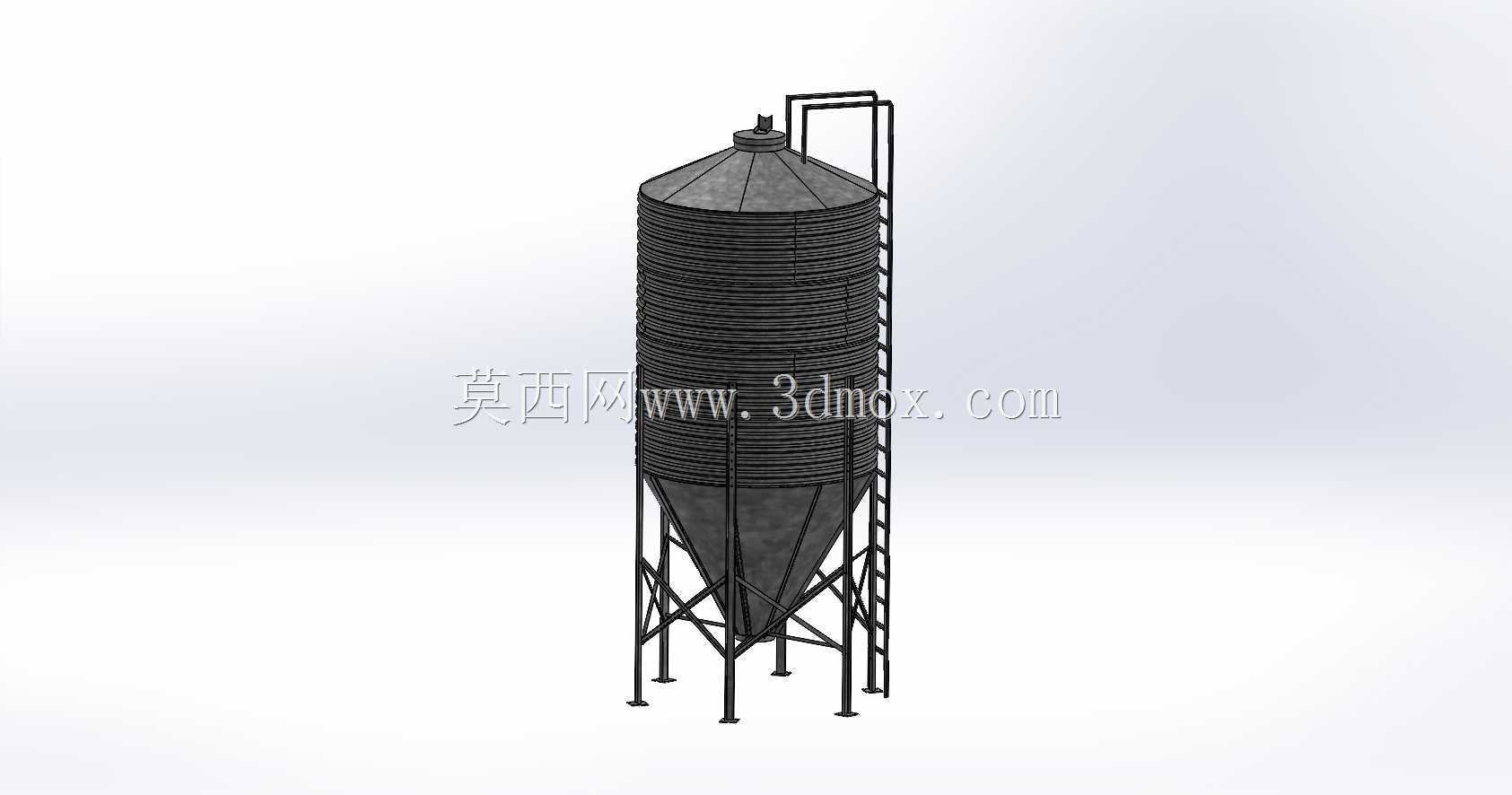

20吨负载镀锌组装式储料筒仓结构

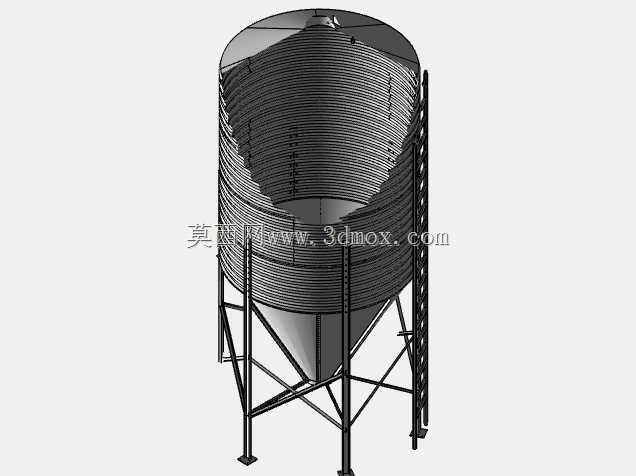

　　该储料筒仓主要面向规模化养殖饲料存储、中小型粮食加工周转、散状工业颗粒物料暂存场景设计，可直接落地安装于硬化平整的室外场地，适配散装饲料车、气力输送管道、斗式提升机等多种上料方式，锥底结构可依靠物料自重实现完全出料，无需额外配置仓内破拱装置即可应对常规流动性较好的颗粒状物料存储需求。整体采用全组装式结构设计，所有仓板、支架、爬梯部件均采用镀锌板材加工，出厂前完成预冲孔与折弯成型，现场仅需通过标准紧固件即可完成拼接，无需现场焊接作业，可大幅缩短现场安装周期，同时镀锌层可有效抵御户外潮湿、雨淋等环境带来的锈蚀问题，延长设备整体使用寿命。仓体主体采用多圈波纹镀锌板逐层拼接结构，

　　波纹板的加强筋结构可在不增加板材厚度的前提下大幅提升仓壁环向抗压能力，应对20吨满载物料带来的侧压力，避免仓体出现鼓胀变形；仓顶采用锥顶防雨结构，顶部设置有上料口与透气帽，可平衡仓内外气压，避免上料时仓内压力过高导致物料溢出，同时锥顶坡度可快速排走雨水，避免顶部积水渗漏进入仓内污染物料。底部锥斗采用大倾角设计，角度大于物料自然安息角，可保证玉米、豆粕、塑料粒子等常见散料依靠重力顺畅滑落至底部出料口，出料口可根据用户需求对接电动闸门、输送绞龙等出料设备，实现定量出料控制。支撑结构采用多根立柱搭配斜向拉撑的框架结构，立柱底部设置有安装底板，可通过膨胀螺栓与混凝土地基固定，所有支撑节点均采用螺栓连接，可分散满载时的整体载荷，

　　保证仓体整体稳定性，避免出现倾斜、坍塌风险。仓体侧面配置通长爬梯与顶部护笼，可供运维人员攀爬至仓顶完成上料口检查、透气帽清理等日常维护作业，爬梯与仓壁采用可拆卸连接，运输时可拆分打包，降低运输体积占用。设计过程中优先考虑运输与安装的便捷性，所有拆分部件尺寸均适配常规货运车辆的装载边界，单一部件重量控制在人工可辅助搬运的范围内，无需大型吊装设备即可完成中小型场地的安装作业；仓体整体高度与直径比例经过优化，在保证20吨存储容积的前提下，尽量降低整体重心高度，减少风阻对户外安装仓体的影响，适配多数地区的户外风压荷载要求。仓壁拼接处均设置有密封胶条安装位，组装后可实现仓体整体密封，避免户外雨水、虫鼠进入仓内，保证存储物料的干燥与洁净，减少存储过程中的物料损耗。
