木工框架式棒料压紧夹持条夹结构

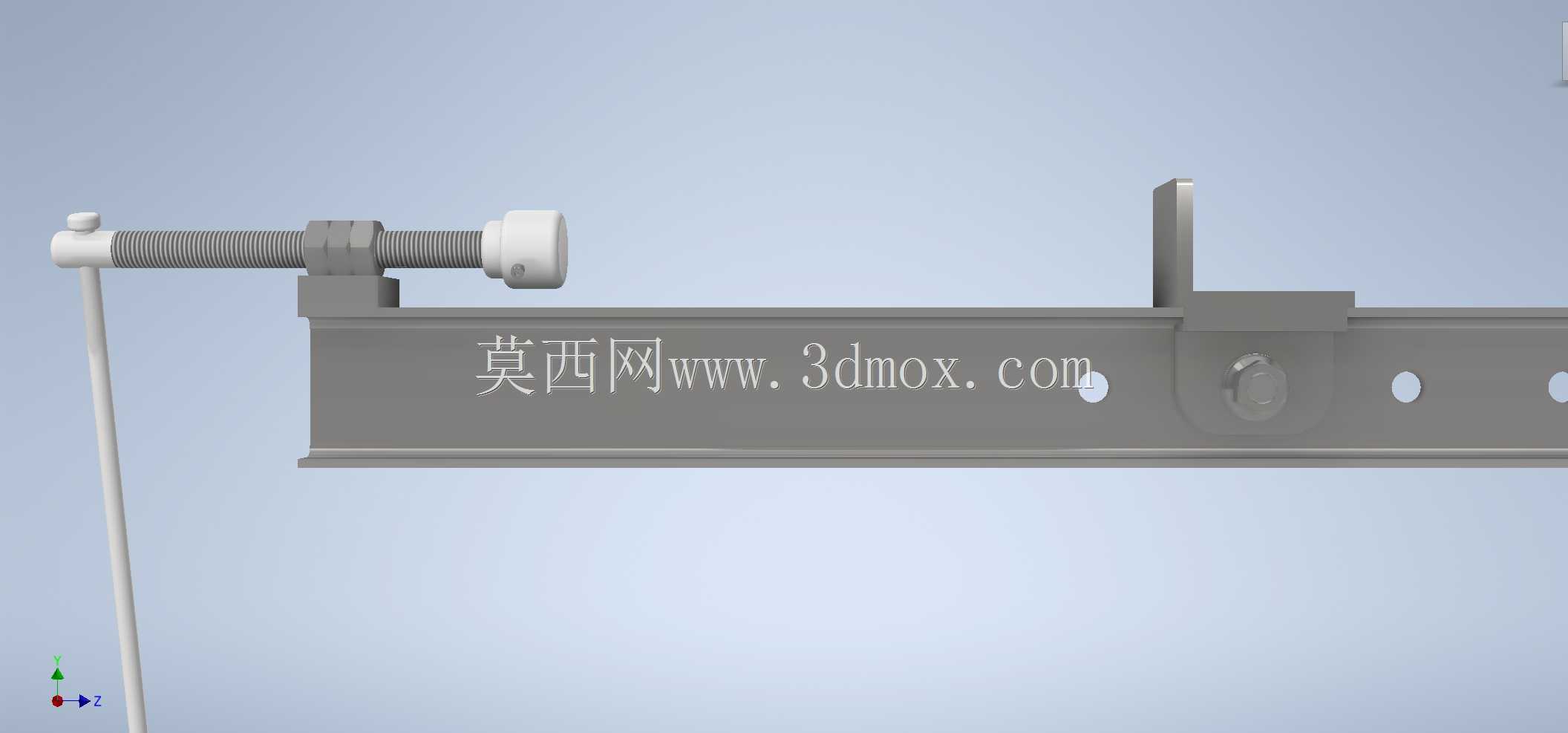

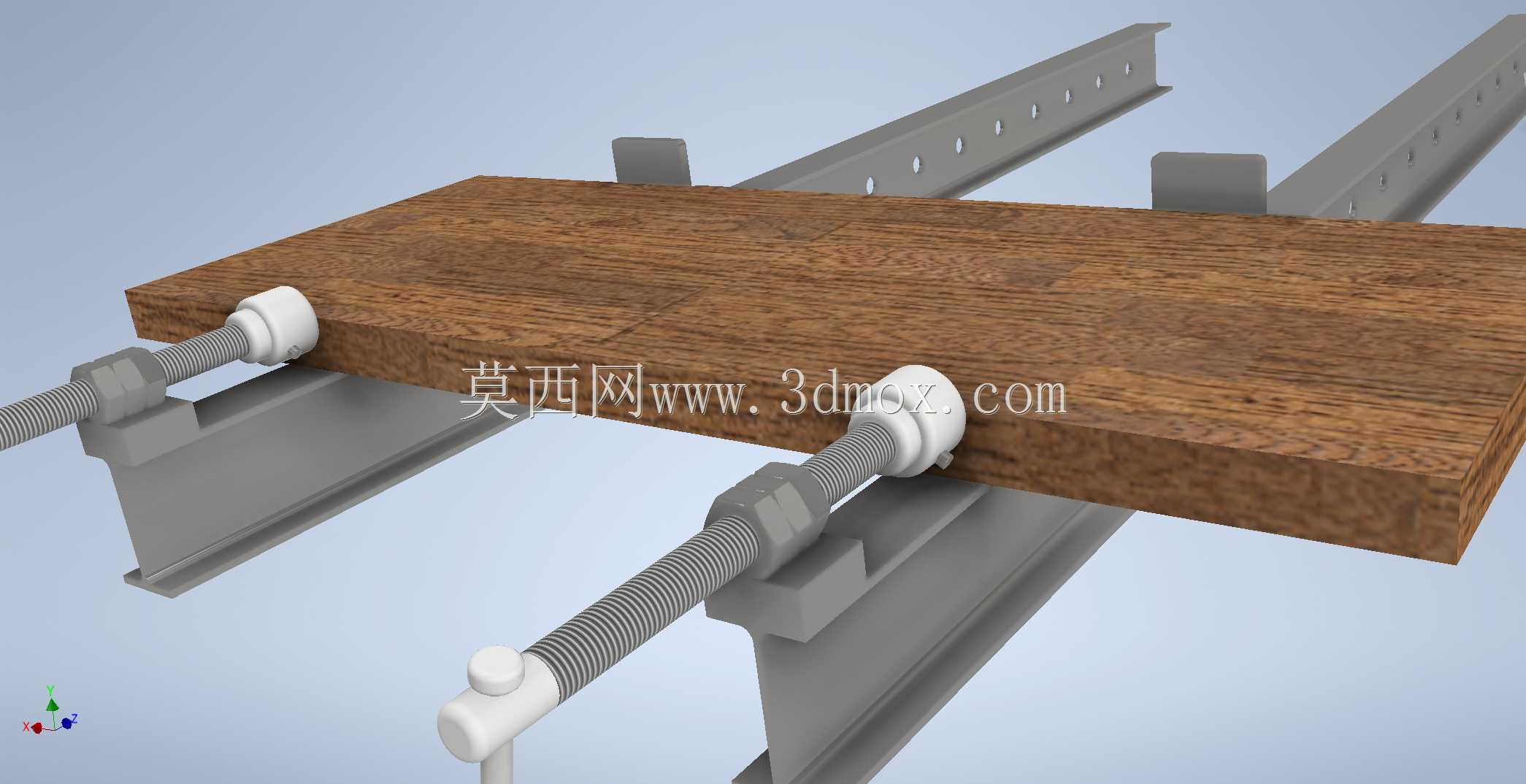

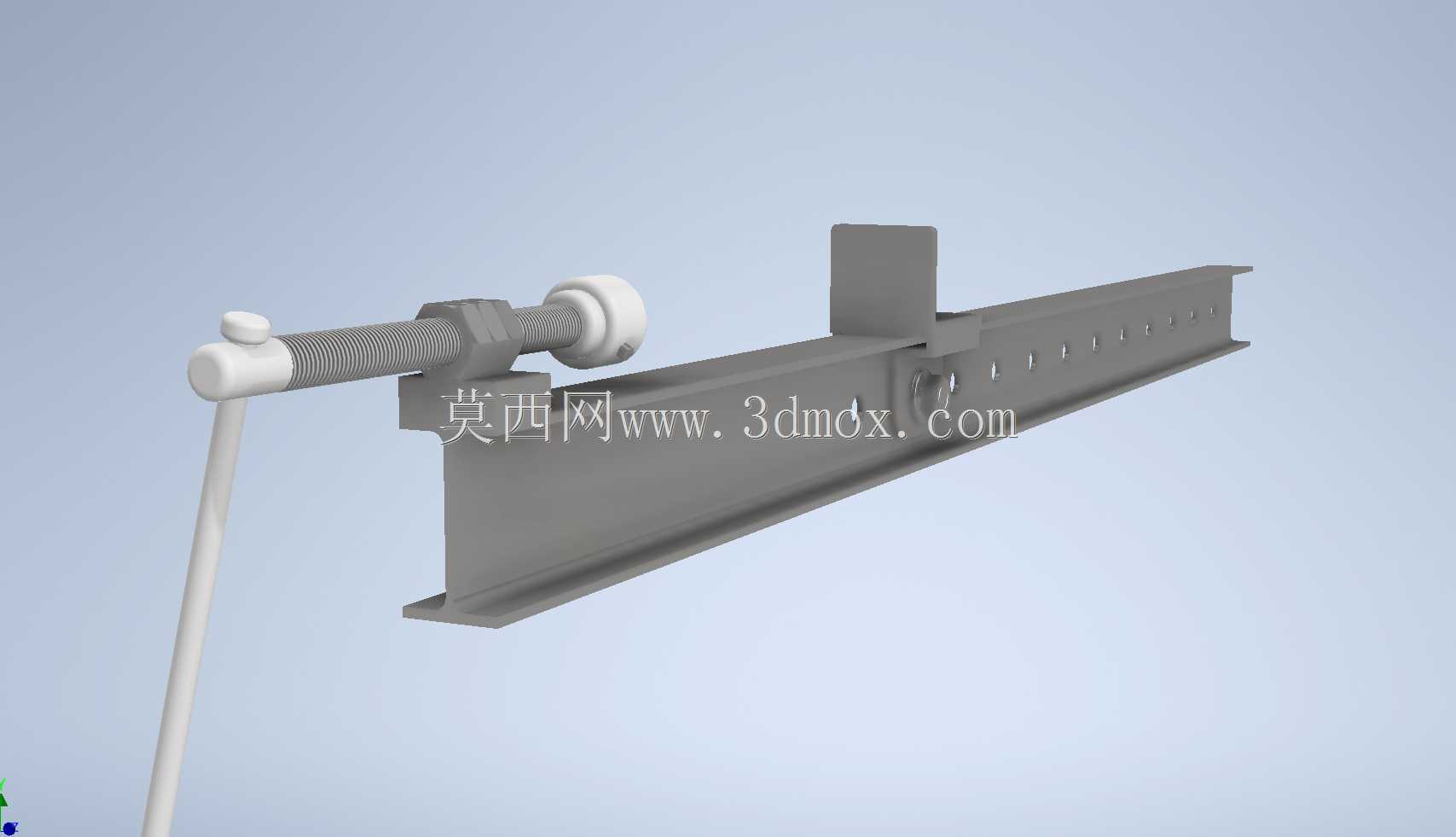

　　这款夹持结构主要面向木工加工作业场景，适配台式木工机床、长条料裁切加工工位的工件固定需求，在实木方料、人造板长条坯料的锯切、铣边、开槽工序中承担工件压紧定位作用，避免加工过程中工件受刀具切削力作用出现位移、翘边，保障加工尺寸精度与作业安全性。从结构设计来看，整体以长条形型钢作为承载基体，基体上沿长度方向排布等距定位孔，可根据待加工工件的长度灵活调整压紧组件的安装位置，适配不同长度规格的棒材、条料装夹需求，单根基体可同时完成多段短料的并排装夹，提升批量小件加工的装夹效率。端部的螺旋压紧组件采用梯形传动螺纹设计，配合带防滑纹路的白色操作手轮，操作人员无需额外工具即可手动完成压紧与松卸动作，螺纹副具备自锁特性，

　　压紧后不会因加工振动出现松脱，压头位置设置柔性接触垫，避免硬质金属压头在木材表面留下压痕，保障加工后工件的表面完整性。侧边延伸的操作杆可配合工位挡块实现快速定位，装夹时先将工件靠紧基体定位面，转动手轮带动压头进给直至压紧工件即可完成装夹，单工位装夹耗时可控制在数秒内，适配中小批量木工加工的快换装夹需求。安装边界方面，该夹持结构可通过基体底部的安装槽直接固定在木工机床工作台的T型槽内，也可通过侧边螺栓孔配合角码固定在简易木工操作台面上，整体安装占用空间小，沿长度方向的有效装夹行程覆盖常规木工条料的加工尺寸范围，压紧力可通过手轮进给量灵活调整，针对软质木材、硬质实木、密度板等不同材质的工件可匹配对应的压紧力度，

　　既避免压力过大导致工件变形，也防止压力不足导致加工时工件窜动。结构上所有受力部件均做了等强度优化，基体型钢的截面尺寸经过受力校核，在最大压紧力工况下不会出现明显挠曲变形，螺旋传动部件的行程预留足够余量，可适配不同厚度规格的条料装夹，无需额外加装垫块即可完成从薄板材到厚方料的装夹适配。
