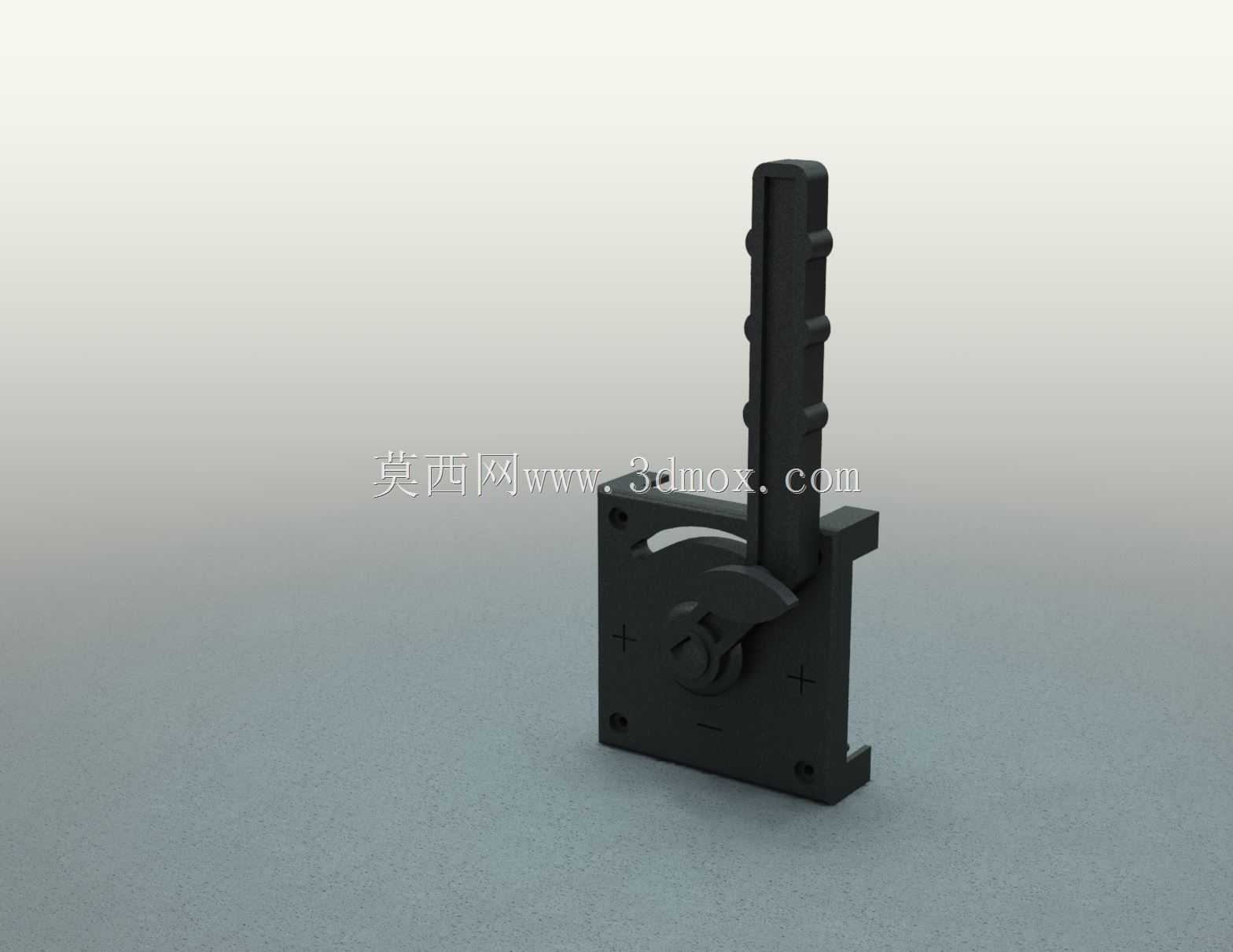

CA6140车床空气阻尼器风门调节手柄

　　在普通卧式车床的气动阻尼调节回路中，这类手柄是操作人员直接交互的执行部件，主要承担CA6140车床配套空气阻尼器的进气、排气通路开度调节功能，日常操作中通过扳动手柄改变风门的偏转角度，就能调整阻尼器内部的气流量大小，进而匹配车床不同工况下的阻尼缓冲需求，比如主轴变速时的缓冲、溜板箱快速移动的阻尼限位，都需要通过该手柄完成参数匹配。从结构设计来看，手柄采用长杆式握持结构，杆身设置多道环形防滑凸棱，即便操作人员手上沾有切削液或金属碎屑，也能稳定施力不会打滑，扳动行程内设置多段卡位结构，调整到对应开度后可以自动锁止，不会因为设备运行的振动出现开度偏移，保证阻尼参数的稳定性。底座部分采用卡槽式安装结构，安装时直接卡入阻尼器本体的预设安装位，

　　通过四个角的十字槽沉头螺钉完成紧固，安装边界与CA6140车床原有阻尼器的安装位完全匹配，不需要额外改造安装基面，替换原有损坏手柄时可以直接对位安装，不需要重新加工安装孔位。设计过程中优先考虑了操作的人机工程性，手柄的握持长度匹配成年男性手掌的握持宽度，扳动时的施力角度设置在手腕自然活动的范围内，长时间频繁操作也不会产生明显的操作疲劳，扳动力度经过匹配调校，既不会因为过松导致误触，也不会因为过紧增加操作负担。手柄与风门转轴的连接部位采用扁位配合结构，传递扭矩时不会出现相对转动，长期反复扳动也不会出现连接松旷的问题，底座内部的卡位弹片采用耐磨材质制作，经过上万次扳动测试后卡位精度依然保持在允许公差范围内，

　　能够满足车床长期高频使用的需求。在实际车间应用场景中，这类手柄属于易损操作件，长期接触切削油雾、金属粉尘，同时承受频繁的扳动载荷，因此结构设计时没有采用多余的复杂曲面，整体造型简洁规整，没有容易积留切屑的死角，日常清理维护时只需要擦拭表面即可，不需要拆解进行复杂保养。
