CA6140车床配套法兰式膨胀连接构件

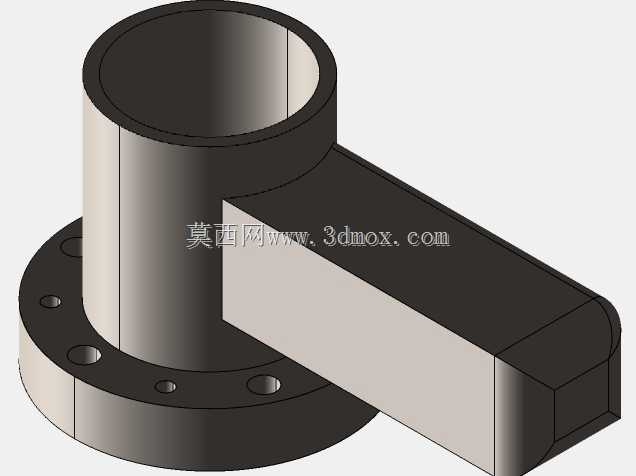

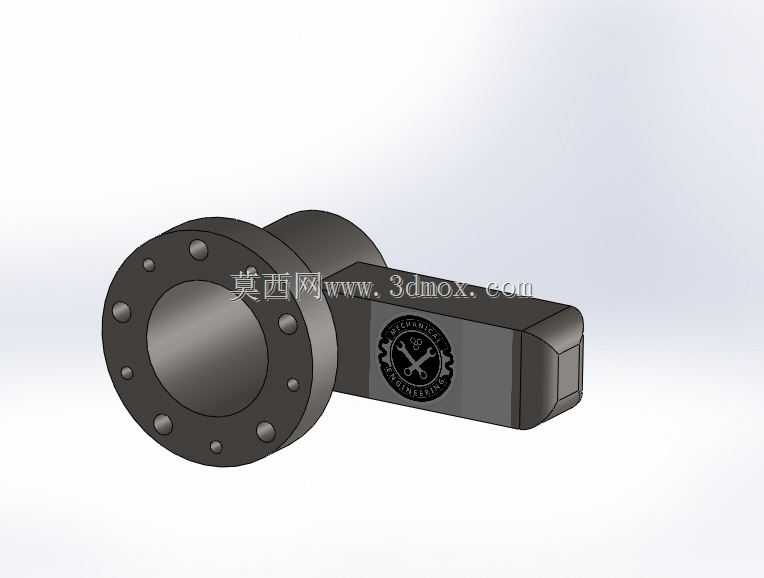

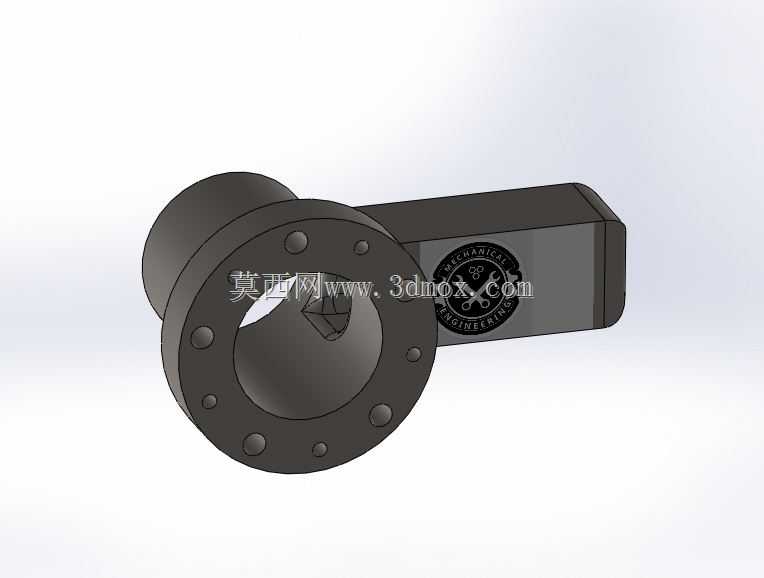

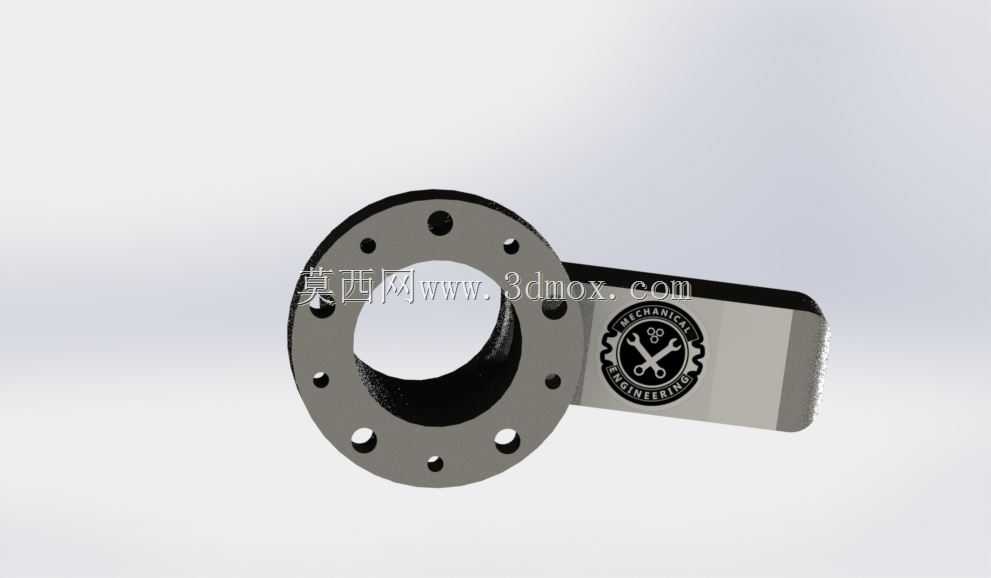

　　该构件为CA6140卧式车床配套的管路系统膨胀补偿部件，主要安装在车床冷却润滑回路的管路衔接位置，用于抵消管路内流体温度变化带来的体积胀缩量，避免管路因热胀冷缩产生应力变形、密封失效等问题。从结构设计来看，主体采用带法兰盘的筒状主体搭配侧向延伸的连接支臂，法兰端面上均匀分布8个螺栓过孔，可直接与同通径的管路法兰通过螺栓紧固连接，安装时需保证法兰端面与对接管路端面的平行度误差控制在0.1mm以内，避免密封面偏斜导致渗漏。侧向支臂上预留的标识安装位可直接粘贴管路流向标识，也可作为安装定位的辅助基准，支臂末端做了圆弧过渡处理，避免安装维护时棱角划伤操作人员。设计过程中充分考虑了车床内部的安装空间边界，

　　筒状主体的轴向长度控制在适配车床侧腔管路排布的尺寸范围内，不会与周边的进给机构、溜板部件产生运动干涉，法兰盘的外径尺寸匹配CA6140车床原有管路的法兰规格，可直接替换原有同功能部件，无需对周边管路进行二次改造。在实际应用场景中，车床连续长时间加工时，冷却润滑液会因切削热传递出现温度升高，体积膨胀带来的管路内压波动可通过该构件的内部容腔进行缓冲，稳定管路内的工作压力，减少管路接头处的渗漏概率，同时也能降低管路因交变应力产生的疲劳损坏风险。建模过程中对法兰螺栓孔的位置度、筒体内腔的通径尺寸、支臂的安装定位尺寸都做了精准的参数化设定，所有配合面的尺寸公差都参照机械管路安装的通用标准设定，可直接用于后续的工程图导出、加工生产或者装配模拟。构件的壁厚经过受力校核，可承受车床冷却系统常规的工作压力，不会在正常工况下出现鼓胀变形，法兰端面的密封槽结构适配常用的O型密封圈规格，安装时可根据输送介质的特性选择对应材质的密封圈，保证密封可靠性。
