CA6140车床用尼龙聚氨酯复合滚筒防护盖

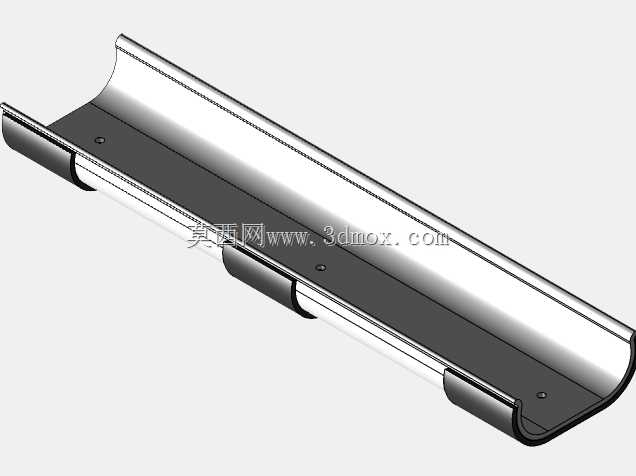

　　在普通卧式车床的日常运维与装配环节，进给箱、溜板箱周边的细长传动滚筒属于精度敏感类部件，这类滚筒多为薄壁空心结构，表面粗糙度要求高，一旦在拆装、转运过程中发生磕碰、剐蹭，轻则导致表面划痕影响传动平稳性，重则造成筒体变形直接报废，这款防护盖正是针对这类场景设计的专用防护构件。从结构设计来看，整体采用半包覆式弧形槽型结构，弧度与对应CA6140车床配套滚筒的外圆直径完全匹配，安装时可直接扣合在滚筒外侧，不需要额外的紧固件辅助定位，依靠不同材质的摩擦力即可实现固定，拆装全程不会接触滚筒的精加工表面，从根源上避免了拆装工具对滚筒工作面的损伤。材质搭配上做了针对性的分层设计，与滚筒表面直接接触的白色部分采用聚氨酯材质，

　　邵氏硬度控制在60A左右，质地偏软且具备一定的自润滑性，和金属滚筒表面接触时不会产生压痕、划伤，哪怕长时间扣合存放也不会在滚筒表面留下印记；外侧的黑色部分采用尼龙材质，邵氏硬度达到85D，具备优异的抗冲击、耐磨性能，能够抵御装配现场常见的工具掉落、工件剐蹭等外力冲击，两种材质通过嵌件注塑工艺结合为一体，不会出现分层脱落的问题。从安装边界来看，这款防护盖的轴向长度覆盖了滚筒的有效工作段，两端预留了1.5mm的避让间隙，不会干涉滚筒两端的轴承安装位与轴肩定位结构，径向厚度控制在8mm，扣合后整体外轮廓不会超出车床对应安装位的周边空间，哪怕是在滚筒已经预装到床身的状态下，也可以直接扣装防护盖做临时防护，不需要拆卸周边的关联部件。

　　实际使用场景中，除了车床装配环节的成品滚筒转运防护，在设备大修更换滚筒、车间长期停机维护时，也可以用这款防护盖覆盖裸露的滚筒工作面，避免车间内的切削液飞溅、铁屑堆积落在滚筒表面造成锈蚀、硌伤，相比传统的软布包裹、塑料膜缠绕的防护方式，这款防护盖可以重复使用，定位稳固不会松脱，也不会像软质包裹物那样残留纤维毛屑在滚筒表面，减少了后续清洁的工作量。设计过程中针对两种材质的结合强度做了反复验证，在结合面处增设了三处燕尾型嵌合槽，尼龙注塑时会填充到聚氨酯预制件的燕尾槽内，结合强度可以承受150N的横向拉力不会分离，完全满足车间日常拆装、转运的受力需求；盖体上预留的三个沉头定位孔，是针对特殊转运场景下的辅助固定设计，当需要长距离运输装配好滚筒的床身部件时，可以通过塑料螺丝穿过定位孔将防护盖固定在床身的对应支架上，避免运输过程中颠簸导致防护盖脱落，日常短距离拆装、工位间转运时不需要使用螺丝固定，依靠材质摩擦力即可满足固定需求。
