协作机器人上下料工作站结构设计

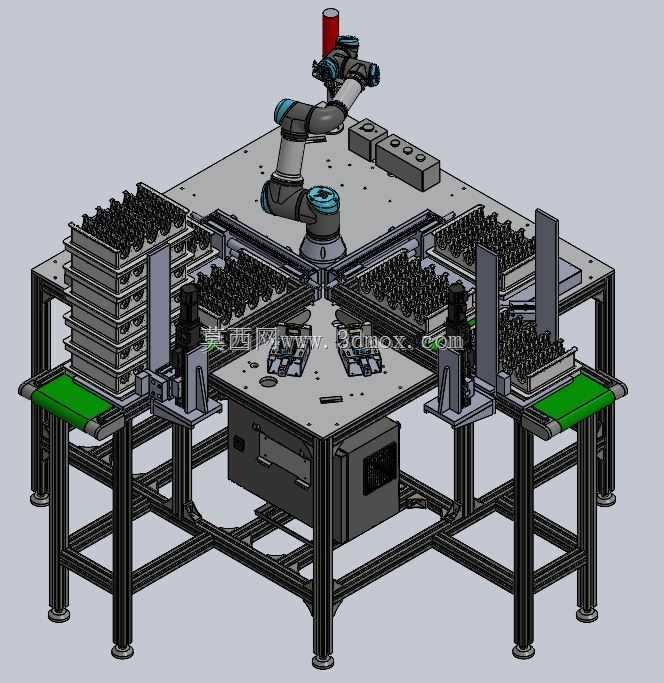

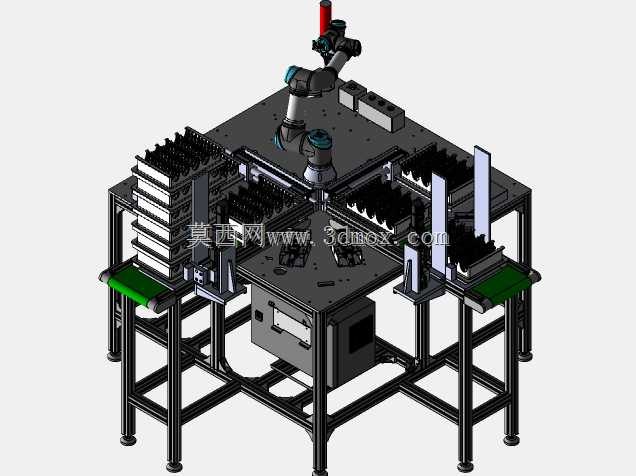

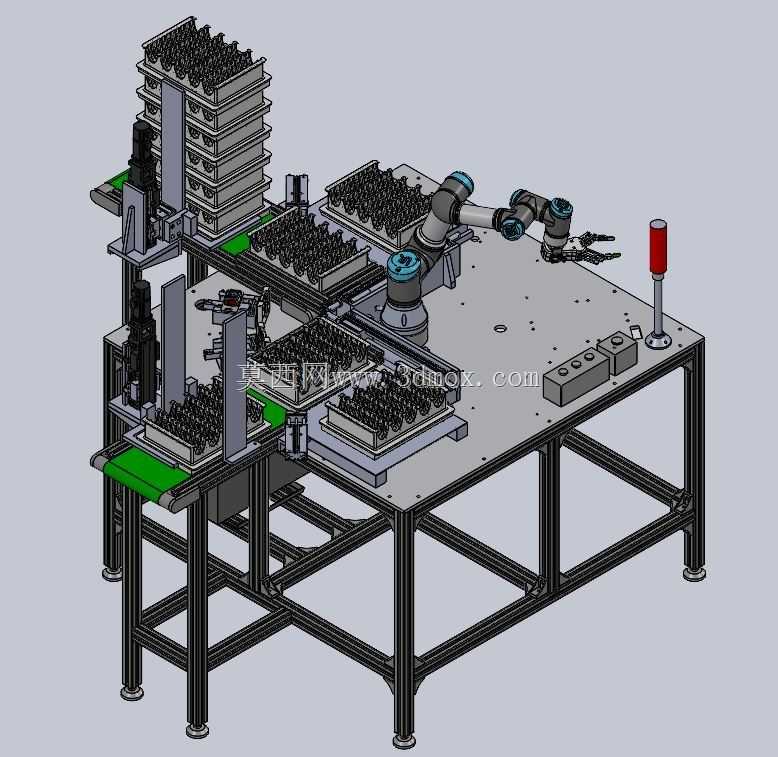

　　这套协作机器人上下料工作站，主要面向3C电子、小型汽车零部件加工产线的工序间物料转运场景，解决传统人工上下料效率波动大、重复定位精度不足、高危工位人员操作风险高的实际痛点，可直接对接数控车床、小型加工中心的工件进出料工位，也可适配组装工位的物料分拣排布需求。设备整体采用方通焊接机架作为承载主体，底部配置可调脚杯，可适配车间地面±15mm的平整度偏差，安装时无需额外预埋地脚，整体占地边界控制在1800mm×1600mm范围内，高度方向含顶部协作机械臂最高点位不超过2100mm，可直接适配标准厂房2.5m净高的车间布局，无需对现有产线空间做大规模改造。机架台面采用20mm厚钢板加工，平面度控制在0.1mm/㎡范围内，

　　为上方各功能模块提供稳定的安装基准，台面下方预留电气柜安装腔体，可容纳伺服驱动器、IO模块、气源处理组件等配套部件，腔体侧面开设散热通风格栅，同时配置可拆卸检修门，方便后期运维时排查线路、更换易损件。设备两侧配置皮带输送机构，作为工件进出工作站的流转接口，输送线高度统一设置为750mm，可直接对接车间现有主流皮带线的高度标准，输送线端部配置光电传感器，可实时检测工件到位状态，触发协作机械臂的取放料动作信号。台面上配置多组堆叠式料仓，可根据待加工工件的外形尺寸定制料盘定位槽，单组料仓可容纳12层标准料盘，料仓底部配置顶升机构，可逐次将料盘抬升至机械臂取料高度，无需人工频繁补料，单批次补料可支持2小时以上的连续无人化作业。

　　搭载的六轴协作机械臂安装在台面中心偏置位置，作业半径覆盖所有料仓点位与两侧输送线的取放料位，机械臂末端可根据工件类型更换夹爪、真空吸盘等执行器，重复定位精度可达±0.03mm，满足小型精密零件的取放定位要求。设计过程中充分考虑人机协作的安全需求，协作机械臂自带碰撞检测功能，当外力超过设定阈值时会立即停止动作，无需额外设置安全围栏，进一步压缩设备的占地空间，同时在料仓与输送线的衔接位置设置导向挡边，避免工件转运过程中出现卡滞、掉落问题。机架的铝型材护边采用嵌入式安装方式，所有线缆均通过机架内部的走线槽排布，台面无外露线缆，避免生产过程中线缆剐蹭工件、积累粉尘的问题，设备的气源接口与电源接口统一设置在机架后侧下方，接入时无需拆解台面部件，现场安装接线可在4小时内完成。
