搭载UR5协作臂的自动锁螺丝作业单元

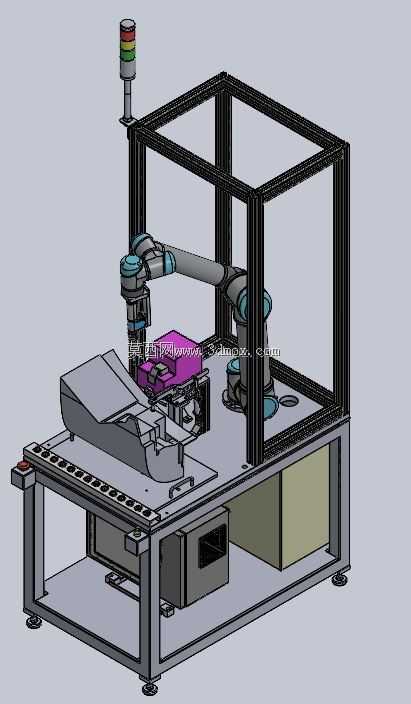

　　在3C电子、小家电、汽车零部件等离散制造的装配环节，螺丝锁付是占比极高的人工作业工位，传统手持式电批作业依赖工人操作熟练度，锁付扭矩一致性差、漏锁浮锁问题频发，长期重复作业还会带来工人腕部劳损等职业健康问题，搭载协作机械臂的自动锁螺丝单元，正是针对中小批量多品种装配场景开发的柔性作业方案。这套作业单元以UR5协作臂为核心执行载体，整体布局围绕紧凑产线工位的安装边界做了优化，整套单元的占地投影控制在800mm×600mm范围内，无需额外开挖地面固定基坑，可直接放置在标准装配工作台面使用，也可通过底部快换固定板快速移位，适配多品种小批量生产的产线频繁换型需求。末端执行器集成了真空吸钉式螺丝送料机构、

　　扭矩可控的电动拧紧轴以及视觉定位补正模块，其中吸钉管路与送钉器的出料口做了对位优化，可兼容M2到M6规格的内六角、十字槽机牙螺丝，送钉过程中设置了螺丝到位检测传感器，避免缺钉、卡钉导致的空打问题；拧紧轴的扭矩控制精度可达±5%，支持多段扭矩设置，可针对不同锁付深度的螺丝设定预拧、终拧两段扭矩参数，避免螺丝滑牙或者工件被压损。视觉模块采用单目工业相机，安装在末端执行器侧方，可对工件上的螺丝孔位做±0.1mm精度的位置补正，不需要工件做高精度的定位工装，普通的简易工装甚至直接将工件放置在台面上即可完成锁付作业，大幅降低了工装设计制作的成本。设计过程中针对协作臂的运动路径做了全行程干涉校验，臂展覆盖范围内的所有锁付点位都做了奇异点规避，

　　运动过程中设置了速度与力矩双重安全限制，当臂体触碰到人员或者周边障碍物时，会在0.1秒内触发停止，不需要额外设置安全围栏，可直接与人工工位并排布置，实现人机协同作业。供料系统采用滚筒式螺丝排列机，与机械臂的控制信号做了硬接线交互，当末端执行器移动到取钉位时，送钉器会提前将螺丝输送到出料口，减少等待时间，整套单元的锁付节拍可达每颗螺丝1.2秒，相比人工锁付效率提升40%以上，且锁付合格率可稳定保持在99.5%以上。单元的控制逻辑集成在协作臂的控制器内部，不需要额外配置独立的PLC柜，仅需通过示教器即可完成新工件的锁付点位示教，普通产线技术人员经过2小时左右的培训即可独立完成换型编程，适配产品快速迭代的生产需求。

　　气路与线路全部采用拖链内置走线，沿机械臂的本体走线槽布置，避免运动过程中线缆剐蹭工件或者周边设备，所有外露的管线都做了耐磨防护处理，可满足长期连续作业的使用寿命要求。针对不同行业的特殊需求，这套单元还预留了扩展接口，可加装螺丝漏锁检测、锁付数据追溯模块，将每一颗螺丝的锁付扭矩、角度数据上传到工厂MES系统，满足汽车零部件、医疗器材等行业的质量追溯要求。在实际产线应用中，这套单元可单工位独立完成整套产品的螺丝锁付作业，也可多台组合布置在装配流水线旁，分别完成不同工序的锁付任务，相比传统的直角坐标式锁螺丝机，协作臂的灵活性更高，可适配复杂曲面工件上不同角度的螺丝孔锁付，不需要针对每个产品定制复杂的运动模组，设备的复用性更强，对于多品种小批量的生产场景，投资回报周期可控制在12个月以内。设计时还考虑了日常维护的便捷性，送钉轨道、吸钉嘴等易损件都采用快拆结构，不需要额外工具即可在3分钟内完成更换，拧紧轴的扭矩校准接口外露，可定期连接扭矩测试仪做精度校准，保证长期使用的锁付稳定性。
