集成UR10协作臂的防静电吹风作业工作站

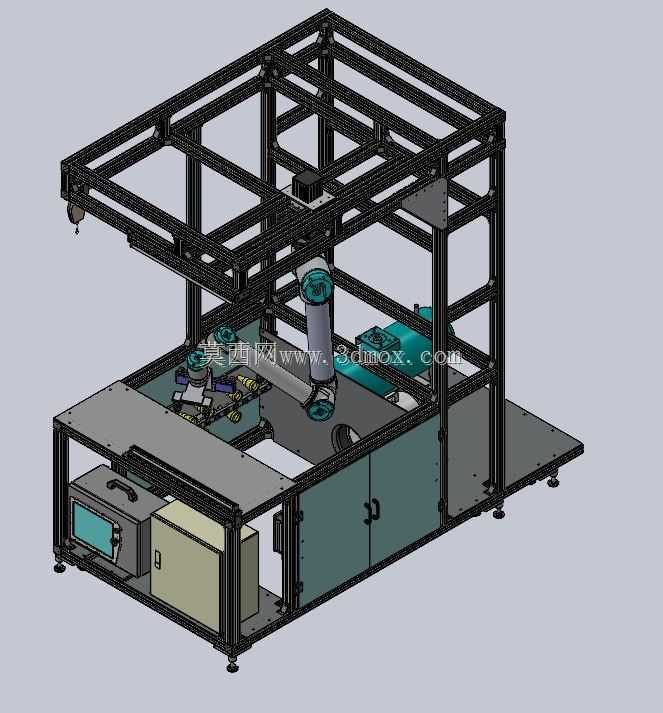

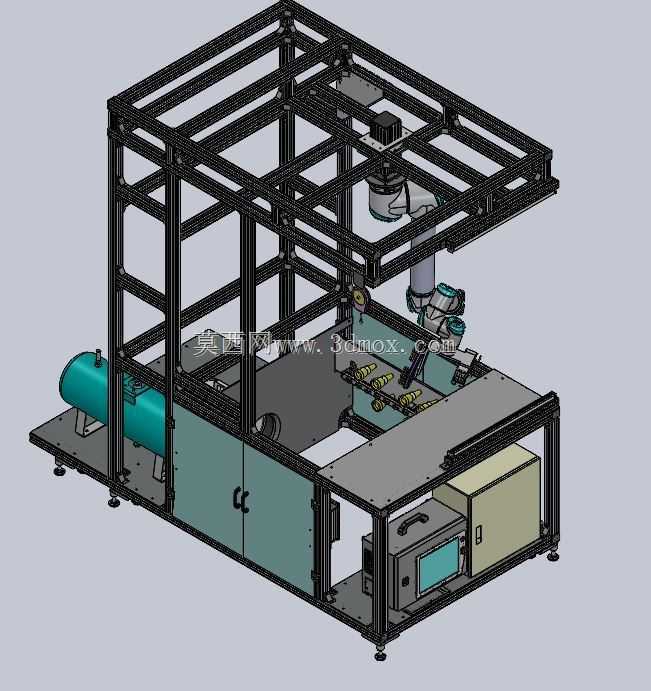

　　这套集成UR10协作机械臂的防静电吹风作业单元，主要面向精密机加工、电子零部件组装、光学元件预处理这类对静电管控、表面浮尘清除有严格要求的生产场景，解决传统人工手持风枪作业时风压不稳定、静电消除覆盖不均、作业轨迹一致性差的痛点。从整体结构布局来看，设备采用铝型材搭建的双层框架式承载结构，底部为落地式安装基座，底部配置可调脚杯与移动脚轮组合结构，既可以在固定工位调平后长期使用，也能根据产线调整需求短距离移位，安装时仅需预留1.8m×1.2m的地面占位空间，框架总高度控制在2.2m以内，适配常规工业厂房的层高与车间通道通行要求，不会与厂房顶部的照明、消防管线产生干涉。下层封闭舱体采用双开门钣金结构，内部预留了气源处理组件、

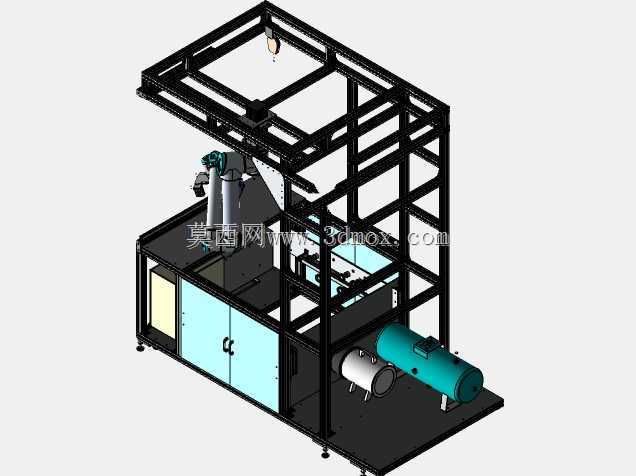

　　静电发生器主机、电气控制元件的安装位，舱门采用带密封胶条的冷轧钢板折弯成型，既可以隔绝车间内的切削液飞溅、粉尘侵入内部元件，也能降低气源工作时产生的噪音向外传递；舱体侧面横置的两组罐体分别为稳压储气罐与离子发生腔体，其中储气罐容积匹配常规车间0.5-0.7MPa的供气压力，可稳定输出风压避免车间气源波动导致的吹尘效果不均，离子腔体通过管路连接到机械臂末端的风嘴，输出的电离气流可在300mm距离内将物体表面的静电压快速降至100V以下，避免静电吸附浮尘或是击穿敏感器件。上层框架顶部预留了辅助照明、风幕组件的安装位，作业区域四周可根据需求加装透明亚克力防护挡板，防止吹除的浮尘向车间其他区域扩散，同时不会遮挡操作人员观察作业状态的视线。

　　机械臂安装在框架内部的中间承载台面上，安装位置经过重心校核，满负载运行时整个机架的晃动量控制在0.2mm以内，不会因为机械臂的往复运动导致机架共振；末端搭载的防静电风嘴可根据作业需求更换不同出风角度的喷嘴，适配平面类零件、异形结构件的不同吹尘需求，协作臂的作业半径覆盖整个内部工作台面，可通过预先编程完成固定轨迹的吹尘、静电消除作业，也可切换到拖拽示教模式快速适配新的工件作业流程，无需复杂的代码编写即可完成工位切换。工作台面采用防静电密度板铺设，表面电阻符合防静电作业工位的标准要求，台面上预留了工装夹具的安装T型槽，可根据加工的工件类型快速更换定位工装，不需要重新打孔加工台面。气路设计上采用了分级过滤结构，进气端先经过三级油水分离过滤，避免压缩空气中的水、油雾随气流喷出污染工件表面，管路全部采用防静电PU管铺设，管路接头处做了等电位连接，避免气流高速流动在管路内产生静电积累。电气控制部分集中安装在下层舱体的侧方安装板上，预留了与产线PLC对接的IO接口，可接入上下游的输送线、检测工位信号，实现工件到位后自动启动作业、作业完成后自动输出信号放行的全流程自动化运行，不需要专人值守操作。在安全设计上，框架的开放作业面预留了安全光栅的安装槽位，可加装安全光栅实现人员闯入作业区域时自动暂停机械臂运行、切断风源输出，避免作业过程中出现人员碰伤或是气流直吹人体的风险；整个设备的等电位接地端子统一汇集到底部的接地排，

　　接入车间接地网后可保证整个设备的金属外壳、机架、工作台面的接地电阻符合防静电安全规范，不会出现局部静电积累的问题。相较于传统的固定工位离子风嘴，这套集成协作臂的作业单元可以覆盖复杂异形工件的各个死角，比如机加工零件的内孔、沟槽位置，或是电子组件的引脚间隙，都能通过调整机械臂的姿态让风嘴正对作业位置，保证浮尘清除和静电消除的效果一致性，同时可以减少操作人员在吹尘工位的重复劳动，避免长期手持风枪作业导致的手臂劳损问题，也能减少人工操作时因为操作距离、角度不一致带来的产品质量波动。设备的气路、电路全部采用快插式接口设计，后期维护时可以快速更换过滤滤芯、离子针等易损件，不需要拆解整体框架结构；框架的铝型材采用标准4040、4080系列型材，后期如果需要调整作业空间尺寸、加装额外的功能组件，都可以通过型材配件直接扩展，不需要重新焊接加工机架，适配不同产能、不同工件类型的产线改造需求。
