带快锁结构的气瓶运输存放钢架

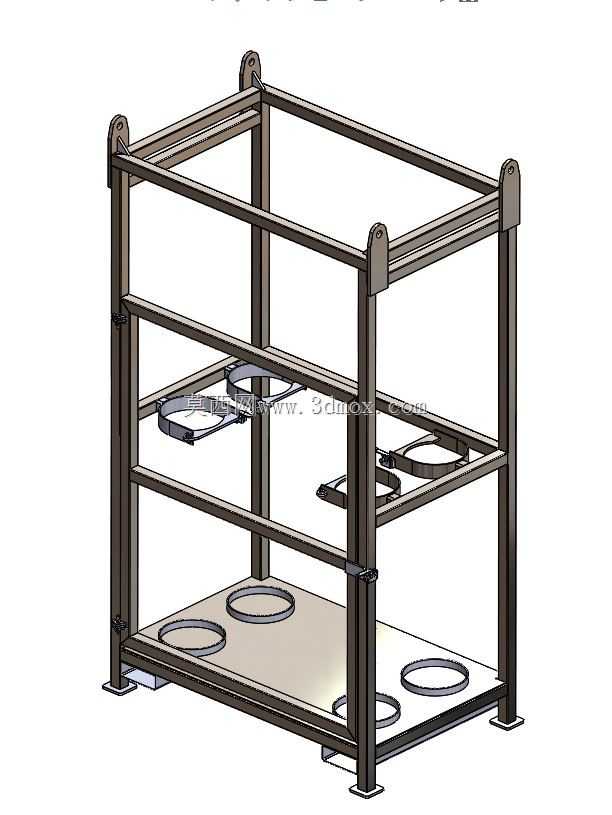

　　这款带快锁结构的钢架，主要面向工业厂区内高压气瓶的周转运输与定点存放场景，解决传统气瓶转运过程中易滚动、固定繁琐、取放效率低的实际问题，适配车间内部工序间物料转运、仓储区域气瓶定点存放、临时作业点气瓶安全放置等多类工况。框架整体采用矩形钢管拼焊成型，主立柱选用壁厚不低于3mm的方管作为承载主体，上下层横梁与立柱采用满焊连接，焊后做去应力处理避免长期承载出现框架变形，底部设置四个带安装孔的支撑脚，既可以直接放置在平整地面使用，也可以通过膨胀螺栓与地面固定，或是通过螺栓与转运托盘、AGV承载平台连接实现自动化转运。框架内部设置三层承载结构，最底层为整块钢板裁切的承托底板，底板上加工有四个与气瓶底部弧度匹配的圆形定位凹槽，

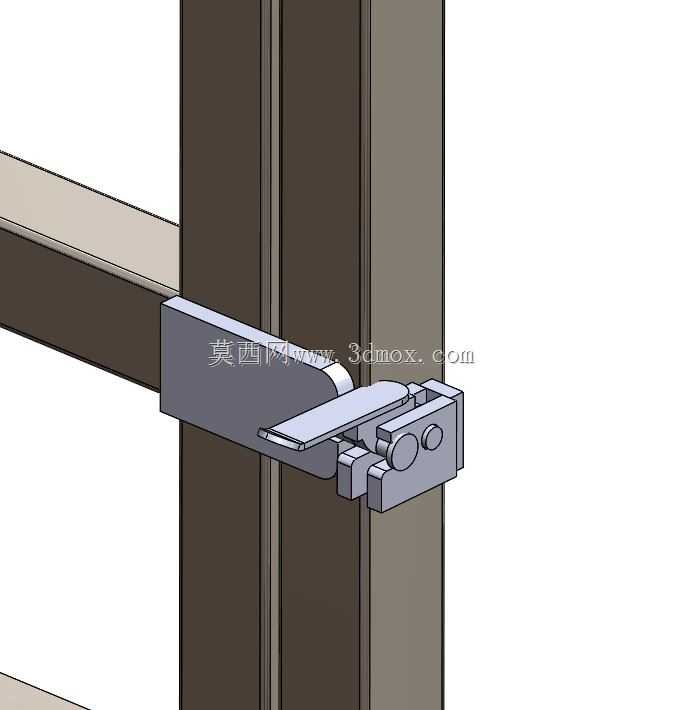

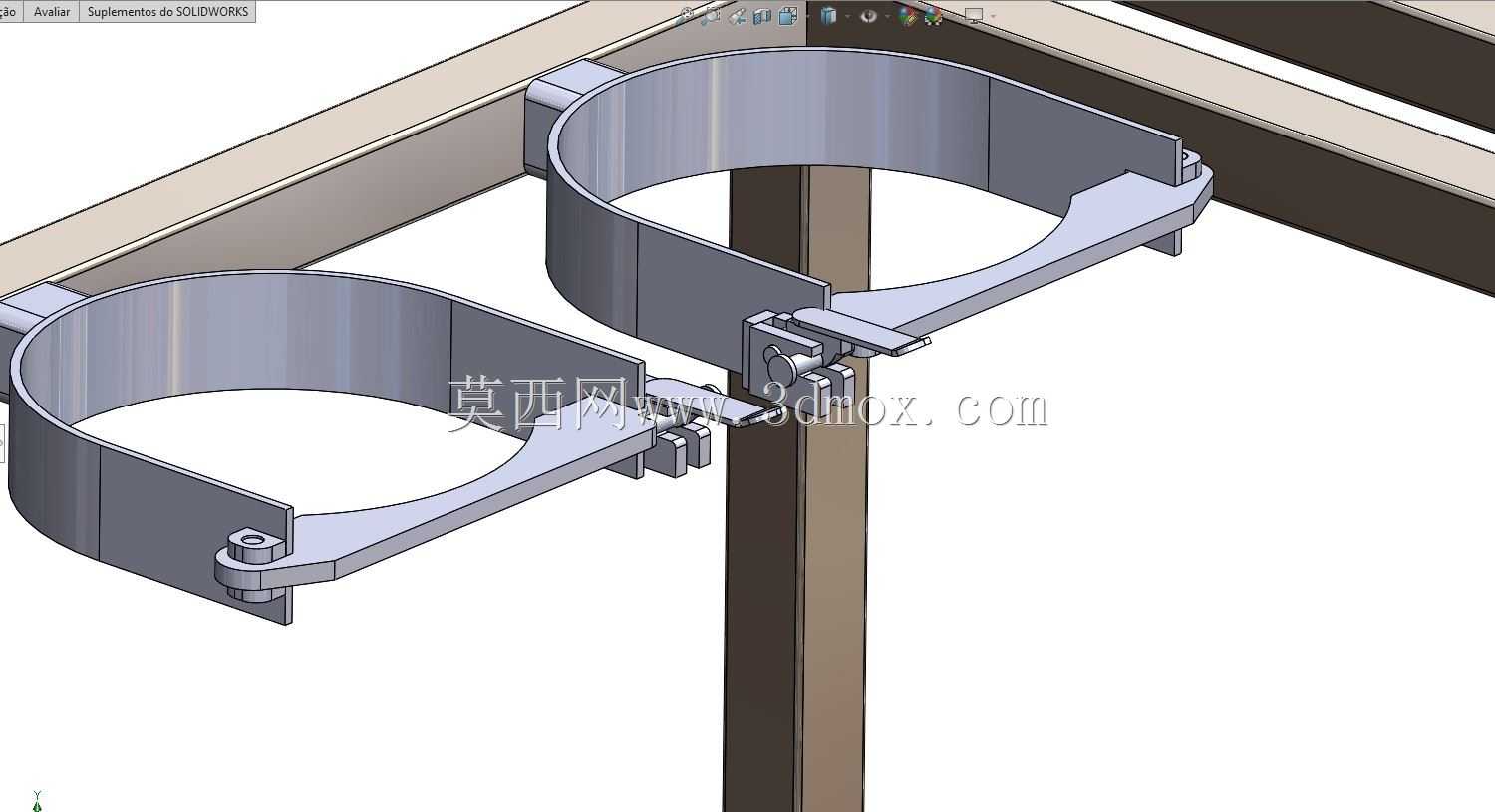

　　凹槽内径适配常规工业高压气瓶的底部直径，放置时气瓶底部卡入凹槽即可限制水平方向的滑移；中间层设置两道横向横梁，横梁上安装快锁式抱箍机构，抱箍采用快拆式偏心锁止结构，无需额外工具即可手动完成开合与锁止，锁止后抱箍贴合气瓶瓶身，限制气瓶在转运过程中的倾倒与晃动，抱箍内侧贴有橡胶缓冲垫，避免金属结构直接接触瓶身造成漆面磨损或是碰撞产生火花；顶层横梁为辅助限位结构，对应下层定位槽的位置设置弧形挡边，进一步约束气瓶上部的位移量。框架顶部四个角位设置一体式吊耳结构，吊耳与主立柱直接焊接为整体，可配合行车、电动葫芦完成整架气瓶的吊装转运，满足跨车间、跨楼层的物料转运需求。设计过程中充分考虑人机操作尺寸，

　　中间快锁机构的安装高度设置在操作人员站立时手部可轻松触及的位置，无需弯腰或抬手过高即可完成锁止与解锁操作，单瓶取放操作耗时不超过10秒，相比传统的绳索捆绑、螺栓固定方式效率提升明显。框架整体外形尺寸适配常规厂区通道宽度，可顺利通过1.2米宽的标准车间通道，同时满足普通货运电梯的进厢尺寸要求，底部支撑脚的高度预留了叉车作业空间，可直接使用手动液压叉车完成整架的叉运转运，无需额外配置专用托盘。快锁结构经过反复的开合测试与承载验证，锁止后可承受气瓶在常规转运速度下的惯性冲击，不会出现意外脱开的情况，框架整体表面做喷塑处理，具备基础的防锈耐磕碰能力，适配车间内多粉尘、少量油污的作业环境。
