汽车钣金件焊接定位工装夹具结构

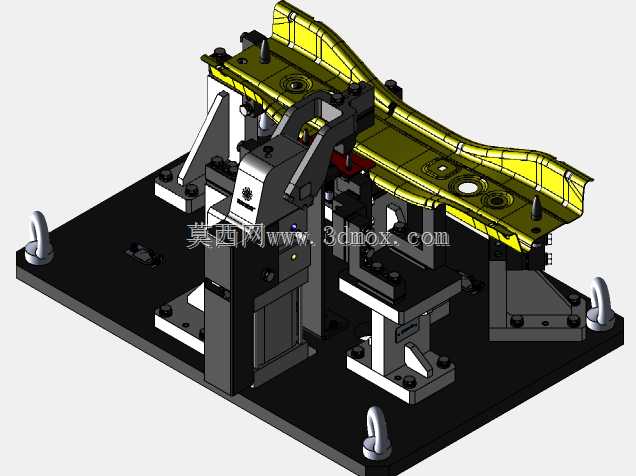

　　这套工装主要面向汽车车身覆盖类钣金件的焊接工序定位需求，适配汽车纵梁类冲压钣金件的多工序焊接装夹场景，在白车身焊装线的工位上承担工件的精准定位与夹紧作用，避免焊接过程中工件出现位移、形变，保障焊后总成的尺寸精度符合整车装配公差要求。整套工装以加厚钢板加工的底座作为安装基准，底座上预留了标准的T型槽与设备安装孔位，可直接固定在焊装工位的工作台面上，底座边缘设置的吊装吊环方便整台工装的转运与工位调整，整体安装边界适配常规焊装工位的操作空间，不会与周边焊接机器人、焊枪行走路径产生干涉。工装的定位单元采用了仿形支撑块设计，支撑块的型面完全贴合待加工钣金件的下表面轮廓，每个支撑点位都对应钣金件的刚性较强的型面位置，

　　避免装夹时造成薄壁钣金件的局部凹陷变形；夹紧单元采用了气动杠杆式夹紧结构，夹紧臂的运动轨迹经过反复校核，在工件上下料时可完全抬升避让，不会与工件吊装路径产生干涉，夹紧头处设置了聚氨酯缓冲垫，防止夹紧力过大在钣金件表面留下压痕，影响后续涂装工序的表面质量。设计过程中针对钣金件的定位基准做了冗余考量，除了主定位销采用圆柱销与菱形销组合限制六个自由度之外，还在钣金件的边缘设置了多个辅助定位挡块，抵消焊接过程中热变形带来的工件偏移，每个夹紧单元的夹紧力都经过测算，既保证装夹稳固不会在焊接应力作用下松脱，又不会超出钣金件的屈服强度造成永久变形。工装的各个功能模块都采用了模块化设计，定位块、夹紧臂都通过螺栓与底座连接，

　　当后续车型改款钣金件轮廓出现小幅调整时，只需更换对应的定位块与夹紧头即可快速适配，无需重新制作整套工装底座，大幅降低产线换型的成本与周期。气路管线全部内嵌在底座的线槽内，避免焊接飞溅烫伤管线，同时也让工装整体外观更整洁，减少现场管线杂乱带来的安全隐患，操作侧的气路接口统一设置在底座侧面，方便现场气源的快速接驳，每个夹紧气缸都配备了独立的调速阀，可根据实际装夹需求调整夹紧动作的速度，避免动作过快冲击工件造成位置偏移。
