中式伞盖顶不锈钢烟囱通风排气构件

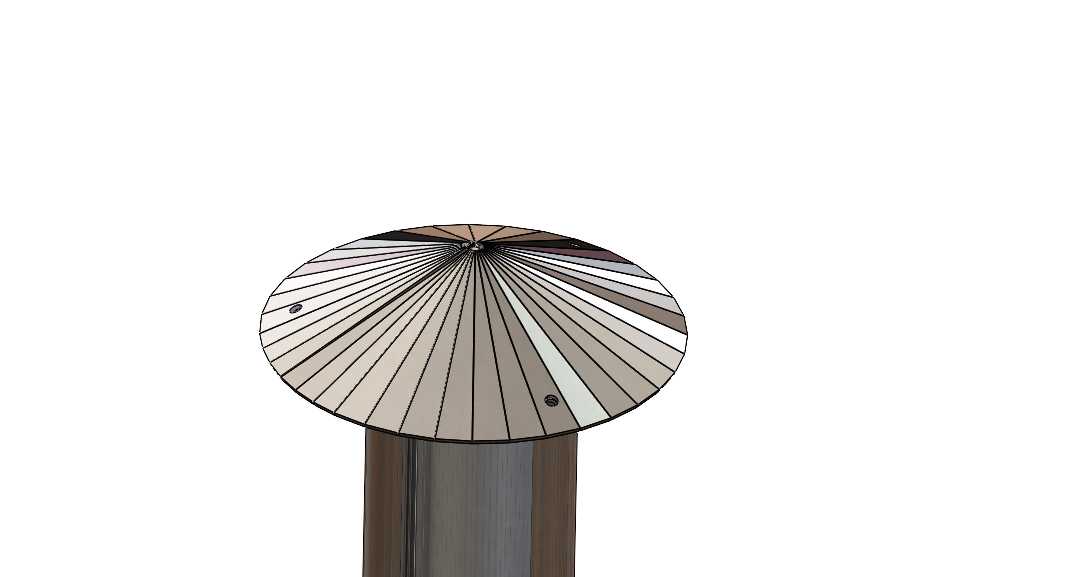

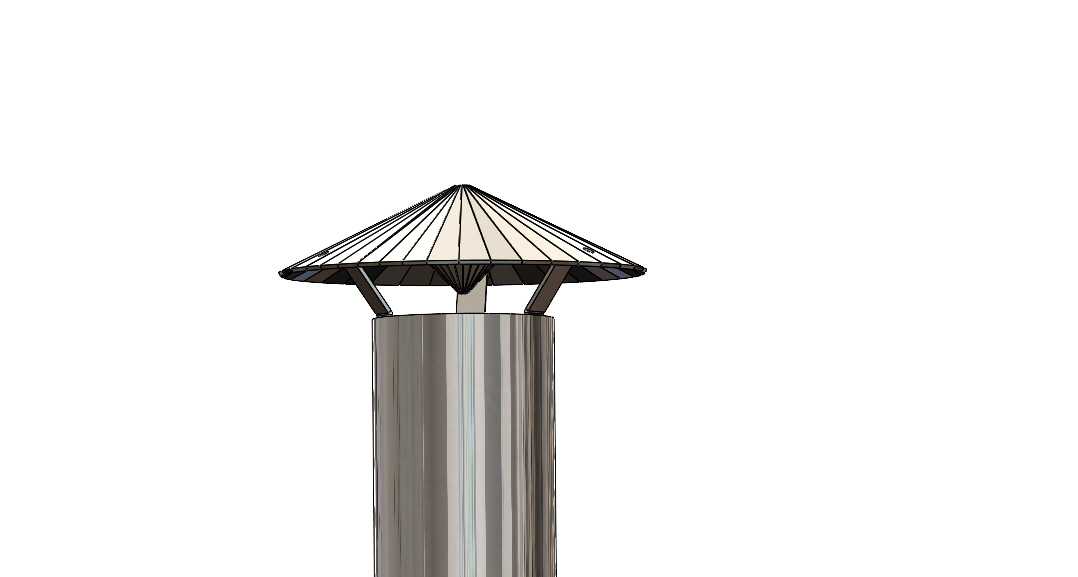

该构件主要应用于民用建筑排烟、商用厨房排气、小型工业设备尾气排放的末端出口位置，核心作用是在保障排气通路顺畅的前提下，阻挡雨水、落叶、杂物直接落入竖向管道内部，避免管道堵塞、积水倒灌引发的排气失效、管道腐蚀问题。整体结构分为下部竖向筒体与上部伞形挡盖两部分，下部筒体采用薄壁不锈钢材质卷制焊接成型，表面做拉丝处理，具备优秀的抗锈蚀能力，适配户外长期暴露的使用场景，筒体为等径直筒结构，可直接与同规格的竖向排烟、排气管道对接，对接边预留有足够的搭接余量，现场安装时可采用抱箍紧固、焊接或者铆钉固定的方式完成连接，适配不同材质的上游管道，包括镀锌铁皮风管、不锈钢焊接管、预制排烟道等。上部伞形挡盖采用多棱面锥顶结构，相比传统圆锥面挡盖，折边结构的刚性更强，不需要额外增加内部加强筋就能承受常规积雪、强风带来的载荷，锥顶坡度设置在35度左右，既可以保证落在顶面的雨水快速沿坡面滑落，不会出现积水残留，也能控制整体高度，避免超出建筑屋面的附属设施限高要求。挡盖与下部筒体之间通过多根均匀分布的支撑肋连接，支撑肋采用折弯不锈钢板制作，与筒体、挡盖之间采用满焊连接，保证连接强度，支撑肋之间预留的通风间隙经过核算，总通风截面积大于下部筒体的内孔截面积，不会对排气流量造成额外节流阻力，保障排气效率。设计过程中优先考虑了户外使用的耐候性，所有外露金属部件均采用同材质不锈钢，避免不同金属接触产生的电化学腐蚀问题，伞盖边缘做卷边处理，既可以提升边缘刚性，也能避免安装维护过程中锋利边缘划伤施工人员。安装边界方面，构件整体重心与筒体轴线重合，安装时只需要保证筒体与上游管道垂直对接，不需要额外设置斜向支撑，仅在常年风力超过10级的区域，可在筒体上部增加3根均匀分布的风缆与屋面结构固定即可，构件底部距离屋面完成面的预留高度不小于300mm，避免屋面积水淹没筒体对接缝。
