带成型仿真分析的折弯冲压模具结构

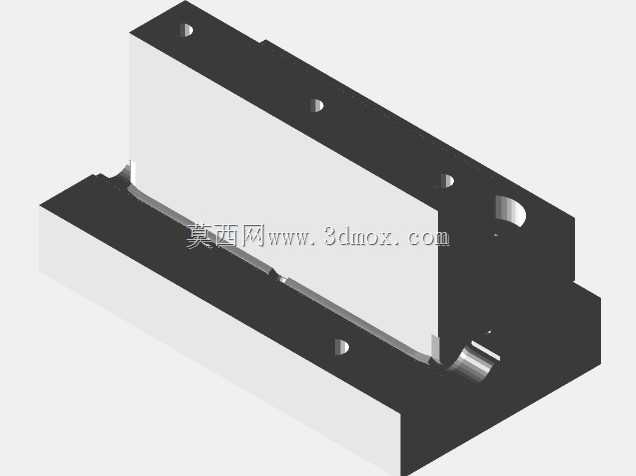

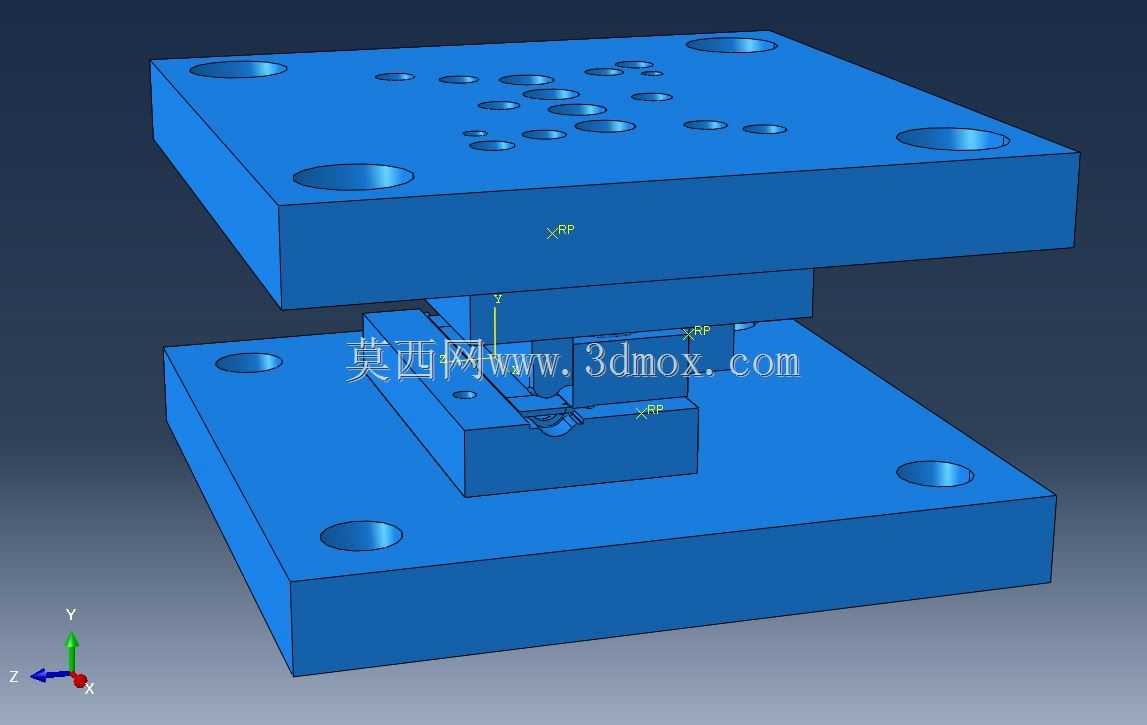

　　这套冲压成型结构主要面向薄金属板类零件的折弯成型工序，常见于家电钣金结构件、汽车小尺寸覆盖件、五金支架类零件的批量生产场景，适配常规开式机械压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面之间完成连续冲压作业。从结构布局来看，上模部分集成了成型凸模、固定压板与导套配合结构，下模部分设置了对应成型凹槽的凹模、顶料装置与导柱定位结构，导柱导套的配合间隙控制在0.02mm以内，能够保证合模过程中上下模的对位精度，避免成型过程中出现偏载啃模的问题。设计过程中针对板料的流动特性做了成型面的圆角过渡优化，折弯区域的凸模圆角根据常用0.8-2mm厚度冷轧钢板的成型极限做了参数化调整，可根据实际生产的板厚情况快速更换对应镶块，

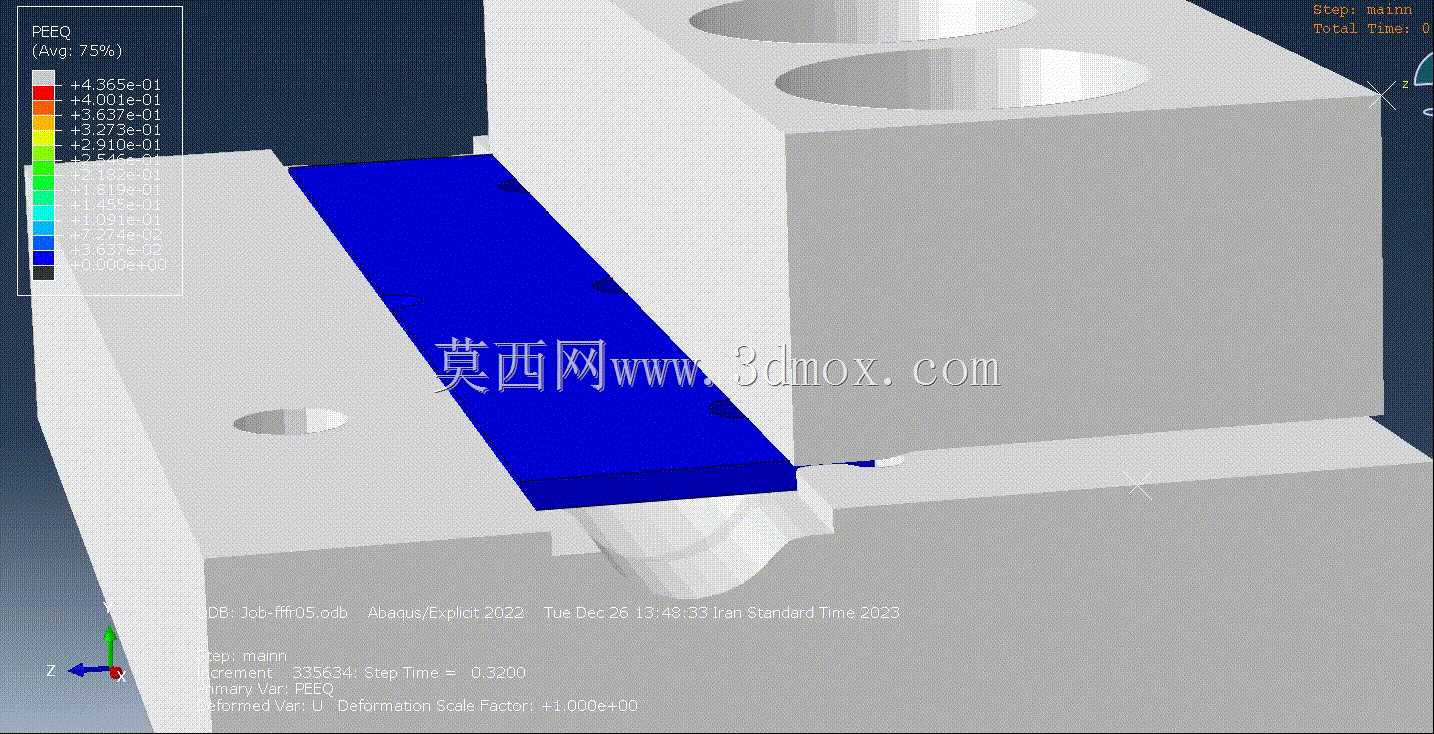

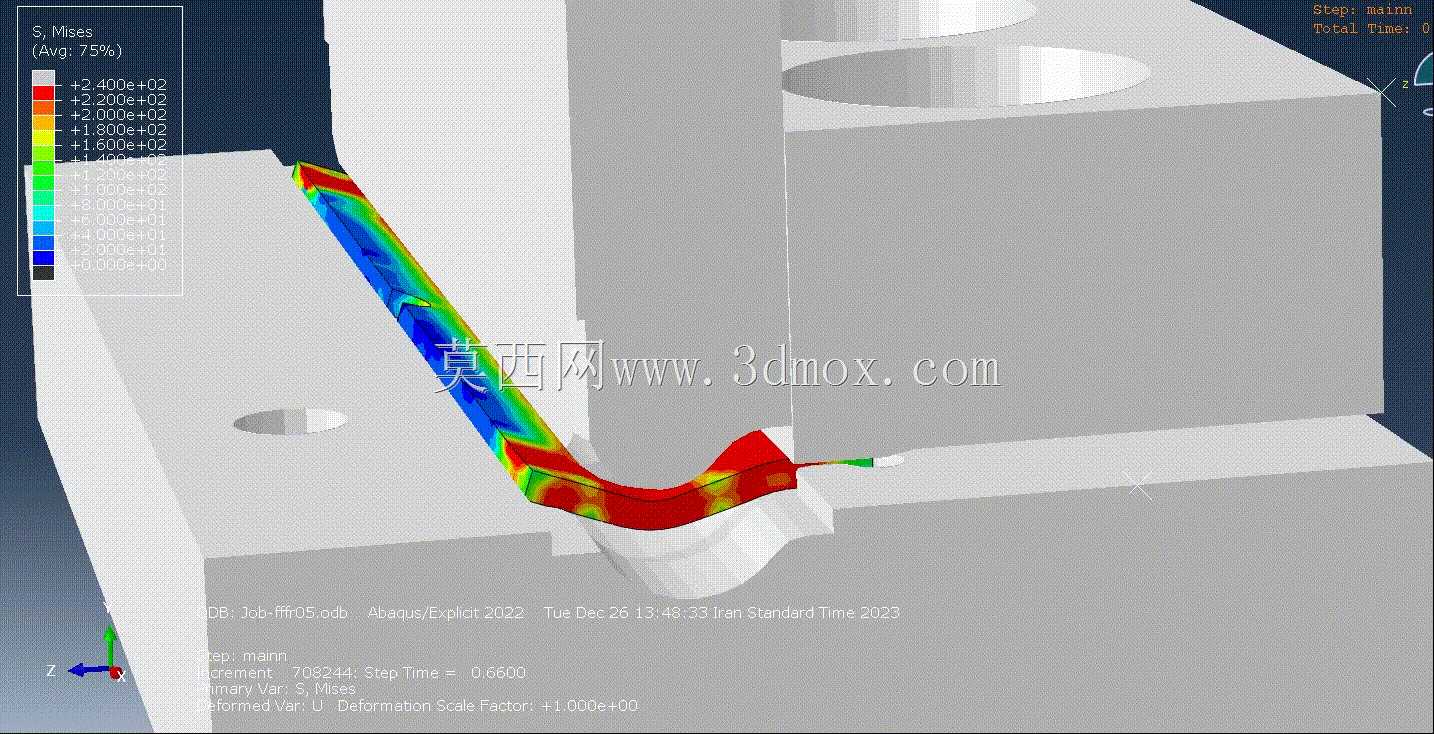

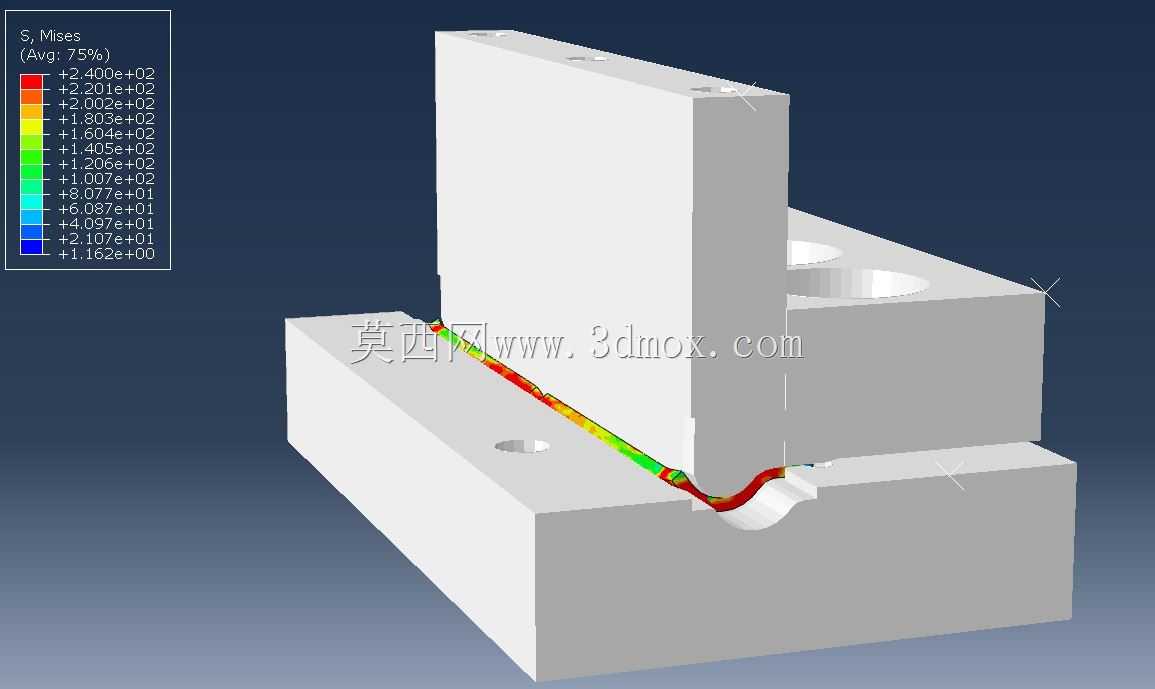

　　不需要整体拆卸模架，大幅缩短换模调试的时间。模架整体采用标准化的后侧导柱模架结构，上下模座的安装孔位匹配常规压机的T型槽间距，安装时不需要额外加工转接板，直接通过T型螺栓即可完成固定，模座的闭合高度控制在180-220mm区间，适配多数100吨以内开式压机的闭合高度调节范围。从成型仿真的结果来看，板料在折弯过程中最大应力集中在圆角过渡区域，应力值未超过常用冷轧钢板的屈服极限，不会出现成型开裂的问题，板料流动过程中无明显起皱趋势，顶料装置的顶出力设置为成型力的15%，能够保证成型完成后零件顺利从凹模内顶出，不会出现卡件粘模的情况。模具的卸料结构采用弹性卸料板，弹簧的预紧力根据板料厚度做了匹配设置，合模过程中卸料板先压紧板料，

　　再完成成型动作，能够避免板料在成型过程中出现窜动，保证零件的成型尺寸一致性，成型后零件的折弯角度公差可控制在±0.5°以内，折弯边的直线度满足常规钣金件的装配要求。整套结构的成型镶块采用合金工具钢材质，热处理硬度达到HRC58-62，具备足够的耐磨性，可满足万件级以上的批量生产需求，日常维护时只需要定期检查导柱导套的润滑情况、弹簧的预紧力是否衰减，不需要复杂的拆解保养。
