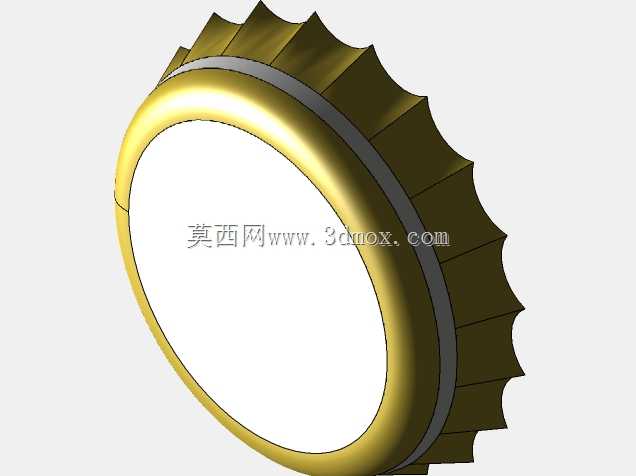

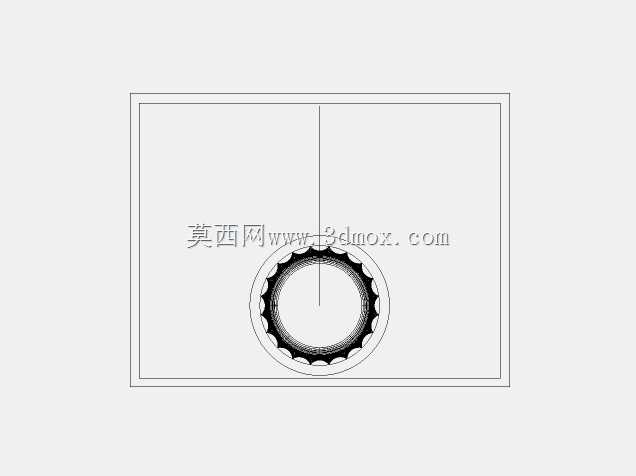

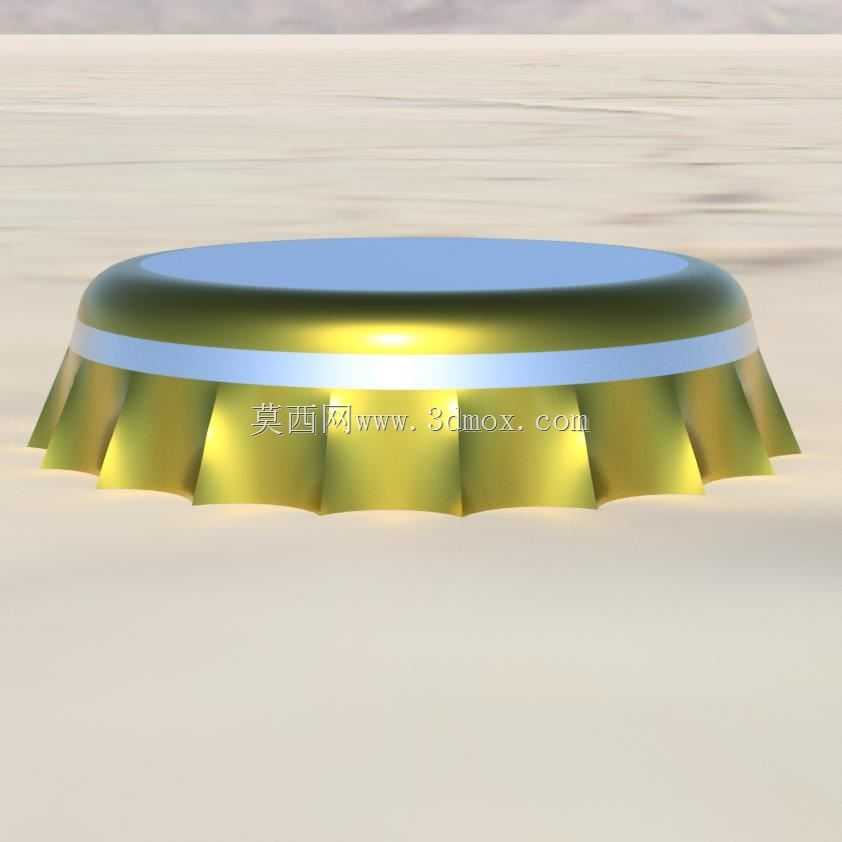

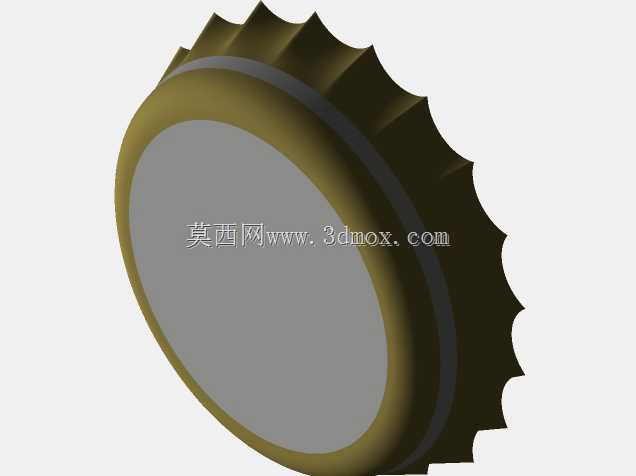

金属密封瓶盖结构三维设计作品

　　日常消费品类的瓶装容器密封场景中，这类压合式金属瓶盖是应用极广的密封结构件，核心作用是实现瓶口的可靠密封，阻隔内容物与外界环境的气体、液体交换，避免内容物泄漏、变质，同时兼顾开启时的便捷性，适配玻璃瓶装汽水、啤酒、瓶装调味剂等多种容器的封口需求。从结构设计逻辑来看，该瓶盖整体采用薄金属板材冲压成型的工艺路线，顶部为平整的圆形承压面，可承受压合工序的轴向压力，保证压装时受力均匀不会出现局部变形导致的密封失效。侧壁设计为带周向均匀分布褶皱的裙边结构，褶皱的弧度、深度、分布间距都经过匹配对应瓶口尺寸的计算，压合时裙边会顺着瓶口的锁口环发生塑性变形，牢牢卡扣在瓶口的环形凹槽内，形成轴向与径向的双重限位，不会因为运输过程中的振动、

　　颠簸出现松脱。裙边与顶面衔接的位置设计有一圈环形的加强筋结构，既可以提升瓶盖整体的结构刚度，避免冲压、压装过程中顶面出现塌陷变形，也能为密封垫片提供稳定的安装定位边界，垫片嵌装在瓶盖内部顶面，压合后垫片被压紧在瓶口端面，填补微观层面的接触面间隙，实现液密、气密的密封效果。设计过程中需要重点把控几个核心尺寸边界：首先是瓶盖的整体内径，需要和对应瓶口的外径保持合理的过盈配合区间，过盈量太小会导致压合后扣合力不足容易松脱，过盈量太大则会提升压装工序的压力要求，甚至压合时出现裙边开裂的问题。其次是裙边褶皱的数量与单个褶皱的成型深度，需要匹配瓶口锁口环的直径，保证压合后每个褶皱都能完整卡入锁口环下方，形成均匀的周向抱紧力。

　　另外顶面的厚度选择也需要兼顾成型性与使用强度，厚度过薄容易在压合、搬运过程中出现顶面凹陷，厚度过轻则会提升材料成本，同时增加冲压成型的设备吨位要求。这类结构在实际生产中适配高速冲压生产线，可连续完成板材下料、拉伸成型、褶皱压型、切边、内垫复合等多道工序，生产效率高，单件成本低，非常适合大规模量产的快消品包装场景。建模过程中需要重点还原褶皱部分的均匀阵列特征，以及各段曲面的顺滑过渡，避免出现应力集中的尖角结构，确保模型导入仿真环节后，可以准确模拟压合过程中的塑性变形过程，验证不同板材厚度、褶皱参数下的扣合力与密封性能，为实际生产的参数调整提供参考。
